Регулятор давления топлива в ТНВД Cummins ISF 3.8: проверка и замена дозатора

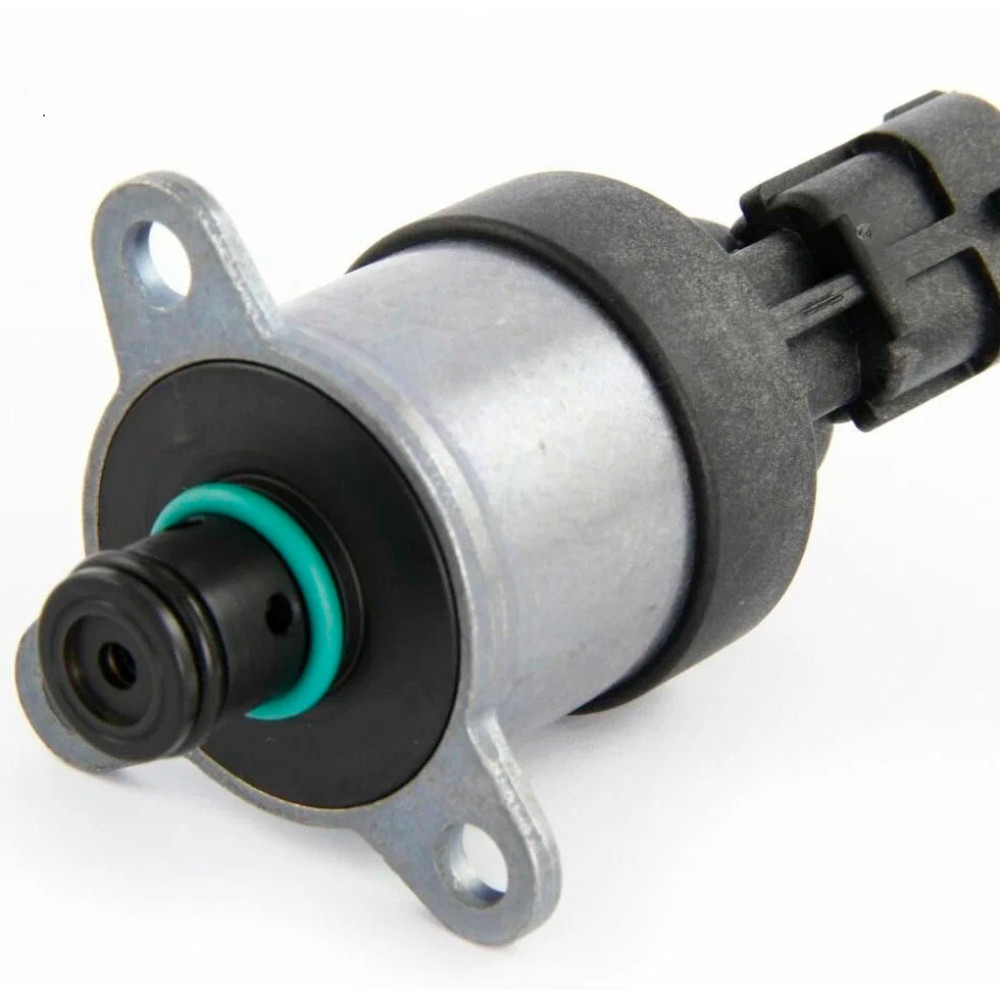

На двигателе Cummins ISF 3.8 с системой Common Rail управление топливоподачей происходит с хирургической точностью. За эту точность на ранних этапах отвечает регулятор давления, встроенный непосредственно в топливный насос высокого давления. Этот электронный клапан, который также называют дозатором или актуатором, регулирует количество топлива, поступающего в плунжерную пару. Его выход из строя напрямую бьет по сердцу топливной системы, вызывая характерные симптомы, которые важно не спутать с другими неполадками.

Для чего нужен регулятор давления в ТНВД

В отличие от электромагнитного клапана на топливной рампе, который управляет уже созданным давлением, регулятор на ТНВД — это дозирующий клапан подачи (Метering Unit). Он расположен на входе в насос высокого давления и управляется широтно-импульсной модуляцией (ШИМ) от электронного блока управления (ЭБУ).

Его задача проста и критически важна: по команде ЭБУ он точно регулирует количество топлива низкого давления, которое проходит дальше в плунжерную пару для сжатия. Тем самым он определяет, какое давление сможет создать ТНВД и сколько топлива поступит в рампу. Неисправный регулятор ломает всю логику работы системы Common Rail, приводя либо к недостатку давления, либо к его избытку.

Признаки неисправного дозатора подачи топлива

Симптомы часто пересекаются с проблемами других компонентов, но их комбинация указывает именно на регулятор ТНВД или общий износ насоса.

• Недостаток мощности и «тупимость» двигателя. Машина не тянет под нагрузкой, плохо разгоняется. Это происходит из-за того, что клапан не может подать достаточное количество топлива для создания высокого давления в рампе.
• Неустойчивая работа на холостых оборотах, двигатель глохнет. Некорректное дозирование приводит к тому, что давление в рампе «прыгает», и ЭБУ не может стабилизировать работу. Подробнее о таких симптомах мы писали в статье «Плавают обороты двигателя Камминз 3.8».
• Повышенный расход топлива и черный дым. В некоторых случаях «залипший» клапан может пропускать слишком много топлива, что приводит к переобогащению смеси. О других причинах дыма можно прочитать в материале «Почему дымит двигатель Камминз 3.8».
• Трудности с запуском, особенно на горячую. Нестабильная подача затрудняет создание необходимого для запуска давления.
• Появление ошибок, связанных с давлением в топливной системе. ЭБУ фиксирует несоответствие между заданным и фактическим давлением в рампе. Частыми спутниками являются коды P0087 (низкое давление) или P0088 (высокое давление).

Важно понимать, что эти же симптомы могут указывать и на общий износ ТНВД или форсунок, поэтому нужна комплексная диагностика.

Диагностика регулятора: проверка давления и обратки

Полноценная проверка дозатора требует специализированного стенда. Однако в гаражных условиях можно выполнить серию косвенных тестов, которые с высокой вероятностью укажут на его неисправность или проблемы с ТНВД в целом.

1. Проверка сопротивления обмотки регулятора

Это базовый тест на целостность электромагнитной части клапана.

1. Отсоедините электрический разъем от регулятора (обычно он находится на корпусе ТНВД).
2. Переведите мультиметр в режим измерения сопротивления (Омы).
3. Подсоедините щупы к контактам клапана.

Важно: Нормальное сопротивление не гарантирует исправную работу механики клапана, но его отсутствие однозначно говорит о поломке.

2. Проверка давления подачи топлива ТНВД

Это ключевой тест. Для него нужен манометр, способный выдержать давление 6-10 бар. Порядок действий подробно описан в нашем руководстве по проверке подачи ТНВД.

• Суть: Измеряется давление топлива низкого давления на выходе из топливного насоса низкого давления (ТННД) на входе в ТНВД или на его выходном штуцере.
• Норма: На холостом ходу давление должно быть стабильным и составлять примерно 4.5-5.5 бар. Под нагрузкой — повышаться.
• Если давление низкое или нестабильное, причиной может быть как неисправный ТННД, так и заклинивший в открытом положении регулятор в ТНВД, который сливает слишком много топлива обратно.

3. Проверка слива топлива (обратки) из ТНВД

Еще один важный диагностический параметр. Инструкция доступна в материале «ТНВД проверка слива топлива».

• Суть: Замеряется объем топлива, который насос сливает в обратную магистраль за определенное время.
• Слишком большой объем обратки (например, более 1-1.5 литра за минуту на холостых) прямо указывает на чрезмерный внутренний износ плунжерной пары ТНВД или на то, что регулятор не может правильно дозировать топливо и «сбрасывает» его излишки.

Снятие и замена регулятора на насосе Камминз 3.8

Замена регулятора — операция, требующая чистоты и аккуратности. Часто ее выполняют совместно с капитальным ремонтом или разборкой ТНВД. Если насос не снят с двигателя, доступ может быть сильно ограничен.

Внимание: Для точной регулировки и настройки после замены клапана часто требуется специализированное оборудование. Рассматривайте эту инструкцию как ознакомительную.

1. Сбросьте давление в топливной системе. Заглушите двигатель и дайте постоять. Для безопасности можно ослабить гайку на любой топливной форсунке (снятие и установка форсунок), завернув ее в ветошь.
2. Обесточьте автомобиль, сняв минусовую клемму с аккумулятора.
3. Обеспечьте доступ к ТНВД. Возможно, потребуется снять часть навесного оборудования.
4. Очистите зону вокруг регулятора от грязи и масла. Малейшая соринка, попавшая внутрь насоса, приведет к его выходу из строя.
5. Отсоедините электрический разъем регулятора.
6. Ключом подходящего размера (часто требуется специальный торцевой ключ) аккуратно выверните регулятор из корпуса ТНВД. Он может быть посажен на уплотнительное кольцо или медную шайбу.
7. Тщательно осмотрите посадочное место. Уберите старые уплотнения, протрите все чистой безворсовой салфеткой.
8. Установите новое уплотнение на новый регулятор. Слегка смажьте его чистым дизельным топливом.
9. Вверните новый регулятор от руки, затем затяните с моментом, указанным в технической документации (обычно это небольшой момент, порядка 15-25 Нм). Перетяжка недопустима.
10. Подключите разъем и подсоедините аккумулятор.
11. После замены обязательно выполните прокачку топливной системы для удаления воздуха. Запустите двигатель и проверьте его работу, а также отсутствие течей.

Для окончательной проверки работы нового регулятора желательно провести комплексную диагностику топливной системы с помощью сканера, чтобы убедиться в правильном давлении в рампе на всех режимах.

Итог: восстановление точности дозирования

Вы на верном пути, разбираясь в таких тонкостях, как работа регулятора давления ТНВД. Понимание, что мощность и экономичность мотора начинаются именно с точной дозировки топлива на входе в насос, отличает вдумчивого владельца от обычного пользователя. Грамотная диагностика, основанная на проверке давления и обратки, позволяет избежать дорогостоящей замены всего ТНВД, если проблема лишь в его управляющем клапане. Помните, что долгая жизнь топливной аппаратуры двигателя Камминз 3.8 зависит от качества топлива и своевременной замены фильтров – это лучшая профилактика любых неисправностей.
