Как определить износ ТНВД на Cummins 3.8 — диагностика по давлению и обратке

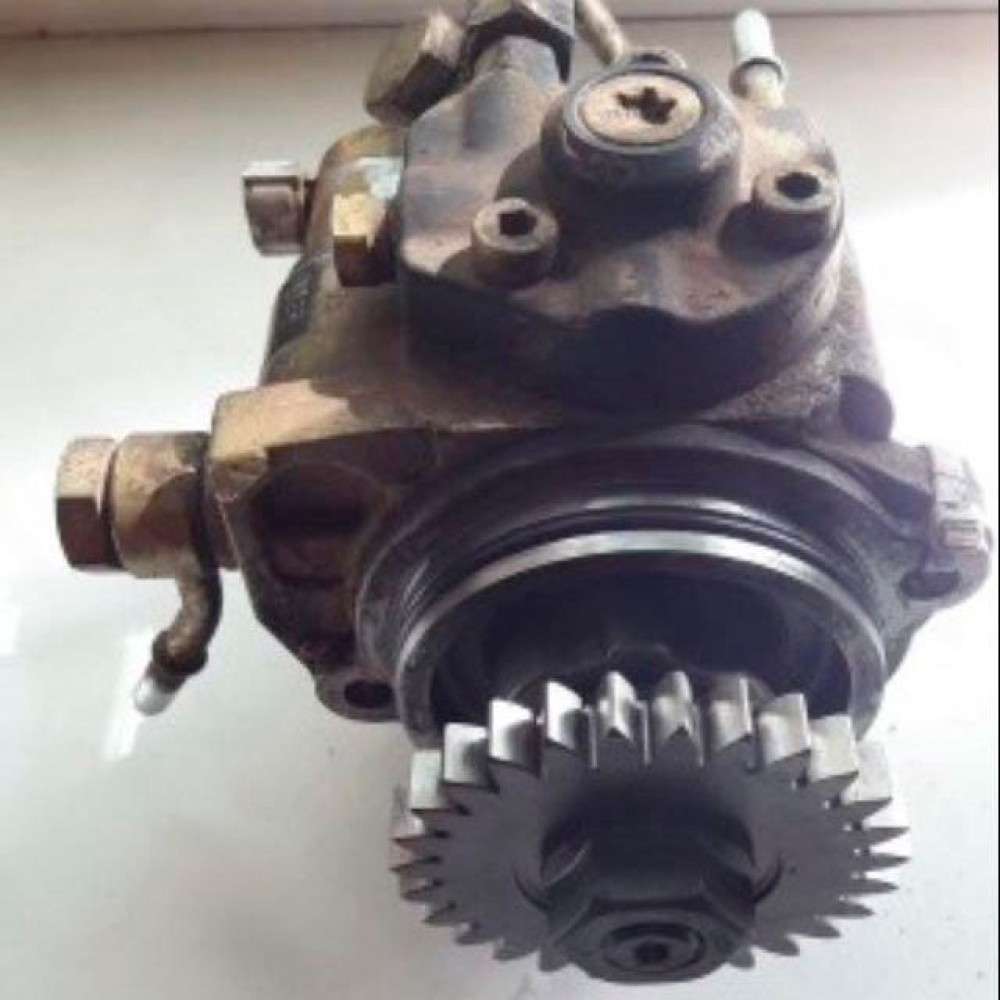

Топливный насос высокого давления (ТНВД) Bosch CP1 — сердце системы Common Rail на двигателе Cummins ISF 3.8. Его задача — создавать и поддерживать колоссальное давление в топливной рампе, необходимое для точного впрыска форсунками. Износ этого узла — процесс постепенный, но критичный для работы всего мотора.
Многие симптомы «усталости» ТНВД схожи с признаками неисправности форсунок или проблем с подачей воздуха, что приводит к ошибкам в диагностике. В этой статье мы сосредоточимся на конкретных признаках износа плунжерной пары насоса и двух ключевых практических проверках: измерении давления в рампе и анализе обратного слива топлива («обратки»). Эти методы позволят с высокой долей вероятности подтвердить или исключить неисправность ТНВД.
Какие первые признаки указывают на возможный износ ТНВД Cummins ISF 3.8?
Три главных тревожных сигнала: трудный запуск «на горячую», заметная потеря мощности и приемистости, особенно под нагрузкой, и повышенный расход топлива без явных внешних причин. Эти симптомы часто развиваются постепенно.
Природа износа: что выходит из строя внутри насоса CP1
Основная деталь, подверженная износу в ТНВД Bosch CP1 — это плунжерная пара (плунжер и гильза). Это прецизионные элементы, зазор между которыми измеряется в микронах. Их износ приводит к падению производительности насоса.
Главные враги плунжерной пары
- Абразивные частицы в топливе. Проникают через некачественный или несвоевременно замененный топливный фильтр, действуя как наждак.
- Вода в топливе. Вызывает коррозию высокоточных поверхностей и нарушает смазку, которая в дизельной системе осуществляется самим топливом.
- Естественный износ при большом пробеге (часто после 200-250+ тыс. км).
Износ приводит к тому, что насос не может создавать требуемое давление в полном объеме или поддерживать его стабильно. ЭБУ двигателя фиксирует эту проблему, но симптомы проявляются задолго до того, как на панели загорится Check Engine.
Симптомы, которые должны насторожить
Прежде чем браться за манометр, стоит понаблюдать за поведением двигателя. Комплекс косвенных признаков поможет сориентироваться.
Проблемы с запуском, особенно на горячую
Очень характерный симптом. Холодный двигатель заводится нормально, а после непродолжительной поездки и остановки запускается с трудом, приходится долго крутить стартером. Это связано с тем, что изношенный насос не может быстро создать высокое давление в рампе, а при горячем моторе условия для воспламенения топлива хуже, чем на холодную.
Потеря мощности и «тупость» двигателя
Мотор перестает «тянуть» на оборотах, особенно когда нужен резкий подхват (обгон, подъем). Машина не едет, а «плетется». Это происходит потому, что ЭБУ, видя, что реальное давление в рампе не дотягивает до заданного, уходит в аварийный режим, ограничивая производительность для защиты системы.
Повышенный расход топлива
Из-за падения давления и производительности насоса электроника может увеличивать время впрыска, пытаясь компенсировать нехватку топлива, что в итоге приводит к перерасходу, читайте подробнее почему камминз 3.8 ест слишком много топлива. Часто сопровождается появлением черного дыма при резком ускорении.
Неустойчивая работа на холостых оборотах
Обороты могут плавать, двигатель вибрирует или даже кратковременно глохнет на светофоре. Это свидетельствует о нестабильном давлении, которое насос не может удержать на заданном уровне.
| Симптом | Возможная связь с ТНВД |
|---|---|
| Трудно завести на горячую | Высокая |
| Потеря мощности под нагрузкой | Высокая |
| Плавают холостые обороты | Средняя (может быть и РХХ, датчики) |
| Глохнет на ходу | Низкая (чаще топливный фильтр, подсос воздуха) |
Диагностика давлением: замеры в топливной рампе
Это наиболее точный метод оценки состояния ТНВД. Для проверки потребуется диагностический сканер, способный считывать параметры в реальном времени (например, через адаптер ELM327 и приложение), или механический манометр высокого давления (до 2000 бар) со специальным переходником для штуцера рампы.
Что смотрим через сканер
Нас интересуют два ключевых параметра:
- Заданное давление топлива (Fuel Rail Pressure Setpoint) — то, что хочет видеть ЭБУ.
- Фактическое давление топлива (Fuel Rail Pressure Actual) — то, что создает ТНВД.
Алгоритм проверки
- Запустите двигатель и прогрейте до рабочей температуры.
- На холостом ходу сравните значения. Расхождение не должно превышать 20-30 бар. Если фактическое давление постоянно «проседает» на 50-100 бар и более — это признак износа насоса.
- Создайте резкую нагрузку. Резко нажмите педаль газа до упора (на нейтрали или на стоящем авто). В этот момент заданное давление подскочит до 1000-1300 бар. Фактическое давление должно почти мгновенно следовать за заданным. Если оно отстает, «проваливается» или не может достичь требуемого пика — ТНВД не справляется.
- Обратите внимание на стабильность. Давление не должно сильно «дребезжать» на холостых.
Нормативные значения давления
- Холостой ход (прогретый): 300-400 бар.
- Максимальное давление под нагрузкой: 1300-1600 бар (зависит от прошивки ЭБУ и модели).
Важный момент: низкое давление может быть вызвано также неисправностью регулятора давления на рампе (контрольного клапана) или утечками в форсунках. Поэтому проверку давления нужно комбинировать с тестом обратки.
Тест обратного слива топлива — простой и показательный метод
Этот тест помогает оценить внутреннюю производительность ТНВД и исправность форсунок, измеряя количество топлива, которое возвращается в бак по обратной магистрали (дренажу). Изношенный насос или «льющие» форсунки дают повышенную обратку.
Как провести тест обратки на Cummins ISF 3.8
- Подготовьте мерные емкости (например, прозрачные пластиковые бутылки на 0.5-1 л с нанесенной шкалой).
- Отсоедините обратные шланги от ТНВД и от форсунок (обычно они сходятся в общую магистраль). Важно замерить слив раздельно.
- Наденьте шланги от насоса и рампы/форсунок в разные мерные емкости.
- Запустите двигатель и дайте ему поработать на холостых оборотах ровно 1 минуту.
- Заглушите мотор и оцените объем слитого топлива.
Нормы обратного слива за 1 минуту на холостом ходу
- Слив с ТНВД: 100-200 мл. Значение более 250-300 мл указывает на значительный износ плунжерной пары — насос «гоняет» топливо по внутреннему контуру, но не создает нужного давления.
- Слив с форсунок (общий с рампы): 50-150 мл. Превышение нормы (особенно если от одной форсунки слив сильно больше) говорит о ее износе и подтекании.
Важно: перед тестом убедитесь, что топливный фильтр чист и в системе нет воздуха, иначе показания будут некорректны.
Итог: от симптомов к точной диагностике
Теперь вы вооружены не просто списком симптомов, а целым диагностическим алгоритмом. Вы понимаете, что между «машина плохо едет» и решением «менять ТНВД» лежит важный этап объективной проверки. Вы научились интерпретировать данные сканера о давлении и проводить простой, но крайне информативный тест обратного слива.
Такой подход — признак грамотного и ответственного владельца. Вы больше не будете действовать наугад, тратя деньги на дорогой узел из-за забитого фильтра или подсоса воздуха. Продолжайте диагностировать системно, и ваш Cummins 3.8 будет служить вам долго и надежно.
