Основные датчики топливной системы Cummins ISF 3.8: роль, неисправности, диагностика
Современная топливная система Common Rail на двигателе Cummins ISF 3.8 — это точный симбиоз механики и электроники. Электронный блок управления (ЭБУ) — это мозг, а датчики — его органы чувств. Именно они сообщают блоку о давлении в рампе, температуре топлива и положении валов, позволяя ему с ювелирной точностью рассчитывать момент и длительность впрыска.
Выход из строя любого из ключевых датчиков немедленно сказывается на работе двигателя: появляются провалы, растет расход, затрудняется запуск или активируется аварийный режим. В этой статье мы подробно разберем основные датчики, непосредственно влияющие на работу топливной аппаратуры Камминз 3.8, их симптомы неисправности и методы самостоятельной проверки.
Можно ли проверить датчики топливной системы Cummins 3.8 самому?
Да, базовую проверку можно выполнить мультиметром. Для большинства датчиков доступны тесты на сопротивление обмотки, наличие опорного напряжения и целостность проводки. Однако для точной оценки сигналов (например, давления в рампе) потребуется диагностический сканер.
Роль датчиков в управлении системой Common Rail
ЭБУ двигателя работает по принципу замкнутого цикла. Он не просто отдает приказы форсункам (как снять и установить форсунки) и топливному насосу высокого давления, а постоянно анализирует обратную связь. Датчики преобразуют физические величины — давление, температуру, положение — в электрические сигналы. На основе этих данных блок управления в реальном времени корректирует работу исполнительных механизмов, обеспечивая оптимальную мощность, минимальный расход и соответствие экологическим нормам. Без точных показаний датчиков работа современного дизеля невозможна.

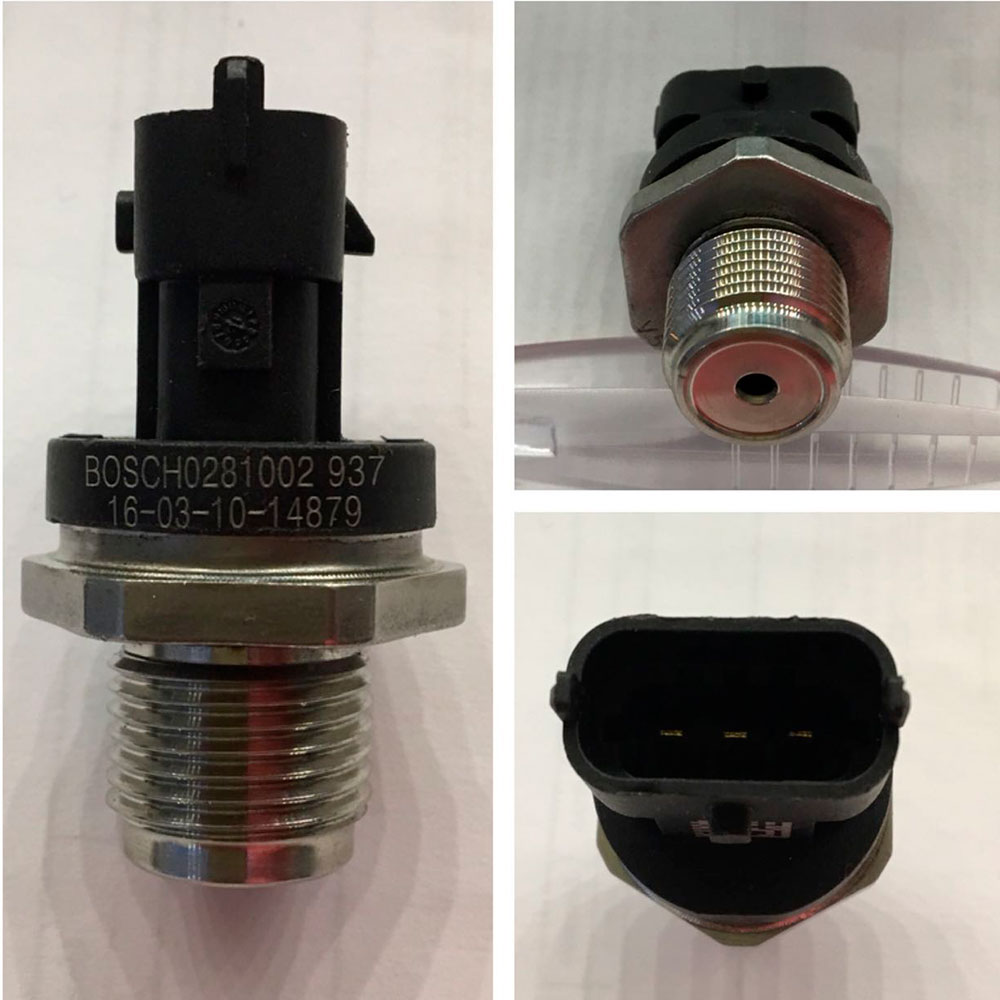

Датчик давления в топливной рампе (Rail Pressure Sensor)
Это ключевой измерительный элемент системы впрыска. Его показания напрямую определяют количество впрыскиваемого топлива.
Расположение и функция
Датчик вкручен непосредственно в топливную рампу (Common Rail). Он постоянно измеряет давление топлива (от сотен до более 1800 бар) и отправляет аналоговый сигнал (меняющееся напряжение) на ЭБУ. На основе этих данных блок вычисляет необходимое время открытия форсунок.
Симптомы неисправности
- Потеря мощности, двигатель не тянет под нагрузкой.
- Неустойчивая работа на холостых, плавающие обороты.
- Трудный запуск, особенно на горячую.
- Появление ошибок P0191 (неисправность цепи датчика) или P0192 (низкий уровень сигнала).
- Двигатель может перейти в аварийный режим с ограничением оборотов.
Проверка датчика
- Визуальный осмотр разъема и проводки на предмет окисления, повреждений.
- Замер сопротивления между сигнальными контактами датчика. Нормальное значение обычно находится в диапазоне 100-200 Ом (точные данные уточняйте по мануалу). Значения «0» или «бесконечность» указывают на обрыв или замыкание.
- Проверка питания. При включенном зажигании на одном из контактов разъема должно быть опорное напряжение 5 В от ЭБУ.
- Анализ сигнала — лучший метод. Подключите диагностический сканер и отслеживайте параметр Fuel Rail Pressure в реальном времени. Давление должно плавно и предсказуемо меняться с оборотами. Резкие скачки или несоответствие заданному значению — признак проблемы.
Датчик температуры топлива (Fuel Temperature Sensor)
Расположение и функция
Обычно установлен в корпусе топливного фильтра или в топливной рампе. Измеряет температуру дизельного топлива. ЭБУ использует эти данные для корректировки расчетов впрыска (плотность топлива зависит от температуры) и для защиты системы от перегрева.
Симптомы и проверка
- Симптомы: Незначительное увеличение расхода топлива, легкое падение эффективности, возможны ошибки типа P0183.
- Проверка: Датчик представляет собой термистор. Его сопротивление должно плавно изменяться в зависимости от температуры. Можно проверить мультиметром, сравнивая показания с таблицей спецификаций или косвенно — через сканер, сравнив показания температуры топлива с температурой охлаждающей жидкости на прогретом двигателе (они не должны радикально отличаться).
Датчики положения распредвала и коленвала: основа синхронизации
Хотя эти датчики не измеряют параметры топлива напрямую, они критически важны для работы системы впрыска. Без них ЭБУ не знает, в каком положении находятся цилиндры, и не может рассчитать правильный момент для открытия форсунок.
Функция и важность
- Датчик положения коленвала (ДПКВ): Определяет скорость вращения и угловое положение коленчатого вала. Это основной датчик для синхронизации впрыска.
- Датчик положения распредвала (ДПРВ): Определяет, в каком такте находится первый цилиндр. Помогает ЭБУ точно определить начало цикла впрыска.
При неисправности любого из них система теряет синхронизацию. Чаще всего это приводит к тому, что двигатель вообще не запускается. В некоторых случаях возможен неустойчивый запуск, перебои в работе и ошибка P0335 (неисправность цепи датчика положения коленвала).
Проверка
Проверяется в основном мультиметром: замер сопротивления обмотки, проверка наличия опорного напряжения и осциллографическая проверка сигнала (наиболее точный метод). Также нужно проверять зазор между датчиком и задающим зубчатым диском (реперным колесом).
| Датчик | Основная функция для топливной системы | Критичные симптомы неисправности |
|---|---|---|
| Датчик давления в рампе | Определение количества впрыскиваемого топлива | Потеря мощности, плавающие обороты, ошибки P0191/P0192 |
| Датчик температуры топлива | Корректировка впрыска по плотности топлива | Повышенный расход, ошибки температуры |
| Датчик положения коленвала | Синхронизация момента впрыска | Двигатель не запускается, ошибка P0335 |
| Датчик положения распредвала | Определение такта работы цилиндров | Трудный запуск, неустойчивая работа |
Датчик уровня топлива и его косвенное влияние
Потенциометрический датчик в баке, хотя и не участвует в управлении впрыском, важен для сохранения здоровья топливной системы. Постоянная езда «на лампочке» приводит к работе топливного насоса низкого давления (ТННД) всухую, его перегреву и преждевременному износу, что в итоге скажется на подаче топлива к ТНВД и рампе.
Симптом неисправности: Неверные показания уровня на приборной панели.
Алгоритм диагностики при проблемах с топливной системой
При появлении симптомов (троение, потеря мощности, высокий расход) действуйте по шагам:
- Считайте коды ошибок (DTC). Они — главная подсказка, указывающая на проблемную цепь (например, P0087, P0191).
- Проверьте визуально разъемы и проводку подозрительных датчиков на предмет коррозии, обрывов, следов влаги.
- Используйте данные сканера в реальном времени. Смотрите параметры давления в рампе, заданное давление, температуру топлива. Несоответствие — повод для углубленной проверки.
- Выполните электрические проверки мультиметром: «прозвон» на обрыв, замер сопротивления, проверка питания (5В) и массы.
- Помните о взаимосвязях. Низкое давление (ошибка P0087) может быть из-за неисправного регулятора в ТНВД, износа самого насоса, забитого фильтра или проблем с датчиком. Комплексный подход описан в руководстве по проверке топливной системы без стенда.
Итог: от симптома к причине через данные
Вы теперь понимаете, что за ровной работой двигателя Cummins ISF 3.8 стоит четкая работа его сенсорной сети. Умение интерпретировать симптомы, читать коды ошибок и проводить базовые проверки датчиков мультиметром переводит вас из разряда пользователей в категорию понимающих владельцев. Это не только экономит деньги на услугах неквалифицированных диагностов, но и позволяет проводить грамотное техническое обслуживание, предупреждая серьезные поломки. Вы правильно делаете, что хотите разобраться в этом – такой подход гарантирует долгий ресурс мотора.
