Как правильно прокачать топливную систему на двигателе Камминз ISF 3.8

Воздух в топливной системе Common Rail — главный враг легкого запуска и стабильной работы двигателя Cummins ISF 3.8. В отличие от старых дизелей с механическим ТНВД, современная система крайне чувствительна к воздушным пробкам. Неправильная прокачка после обслуживания или при появлении подсоса воздуха приводит к долгому вращению стартера, рывкам при движении и в худшем случае — к повреждению дорогостоящего топливного насоса высокого давления.

Многие владельцы сталкиваются с ситуацией, когда после замены топливного фильтра двигатель отказывается заводиться. Паника и многоминутное вращение стартера только усугубляют проблему. Эта инструкция поможет вам избежать таких сценариев. Вы узнаете не только классический метод прокачки, но и нюансы для разных модификаций двигателя, а также что делать, если стандартная процедура не помогает.

В каких случаях требуется прокачка системы

Прокачка — это процедура удаления воздуха из магистралей низкого давления (от бака до ТНВД). Ее необходимо выполнять всегда, когда герметичность этого контура нарушалась или когда в систему мог попасть воздух.

• Замена топливного фильтра тонкой очистки (самая частая причина).
• Замена или ремонт топливных шлангов, патрубков, трубок.
• Замена топливного насоса низкого давления (электрического или механического).
• Устранение подсоса воздуха в системе.
• Полный расход топлива из бака («езда на лампочке» до сухого бака).
• Длительный простой автомобиля (несколько месяцев).
• После любого ремонта, связанного с разборкой топливной аппаратуры.

Игнорирование прокачки в этих случаях приводит к одной ситуации: вы поворачиваете ключ, стартер бодро крутит, а двигатель не схватывает или заводится после десятков секунд вращения.

Подготовка к работе и что потребуется

Процедура не требует сложного оборудования, но нужна аккуратность и чистота.

Необходимые инструменты и материалы

• Ключи или головки для откручивания штуцера (обычно на 17 или 19 мм), смотрите полный набор инструментов для ТО.
• Чистая ветошь для удаления подтекающего топлива.
• Небольшая прозрачная трубка (можно от медицинской капельницы) и пустая пластиковая бутылка — для контроля выходящего топлива.
• Защитные перчатки и очки.
• Новый топливный фильтр, если процедура выполняется после его замены.

Важные предварительные шаги

1. Убедитесь, что в топливном баке достаточное количество дизельного топлива (не менее 1/4 бака).
2. Если менялся фильтр, проверьте правильность его установки и состояние уплотнительных колец.
3. Проверьте затяжку всех хомутов на топливных шлангах, чтобы исключить подсос воздуха после прокачки.

Пошаговая инструкция по прокачке топливной системы

На двигателях Cummins ISF 3.8 чаще всего встречается система с ручной подкачивающей грушей (насосом ручной подкачки) в моторном отсеке. Именно она — основной инструмент для прокачки. Инструкция универсальна, но может иметь незначительные отличия в зависимости от модели автомобиля.

Шаг 1: Прокачка через штуцер на топливном фильтре (сепараторе)

Это самый эффективный и правильный первый этап.

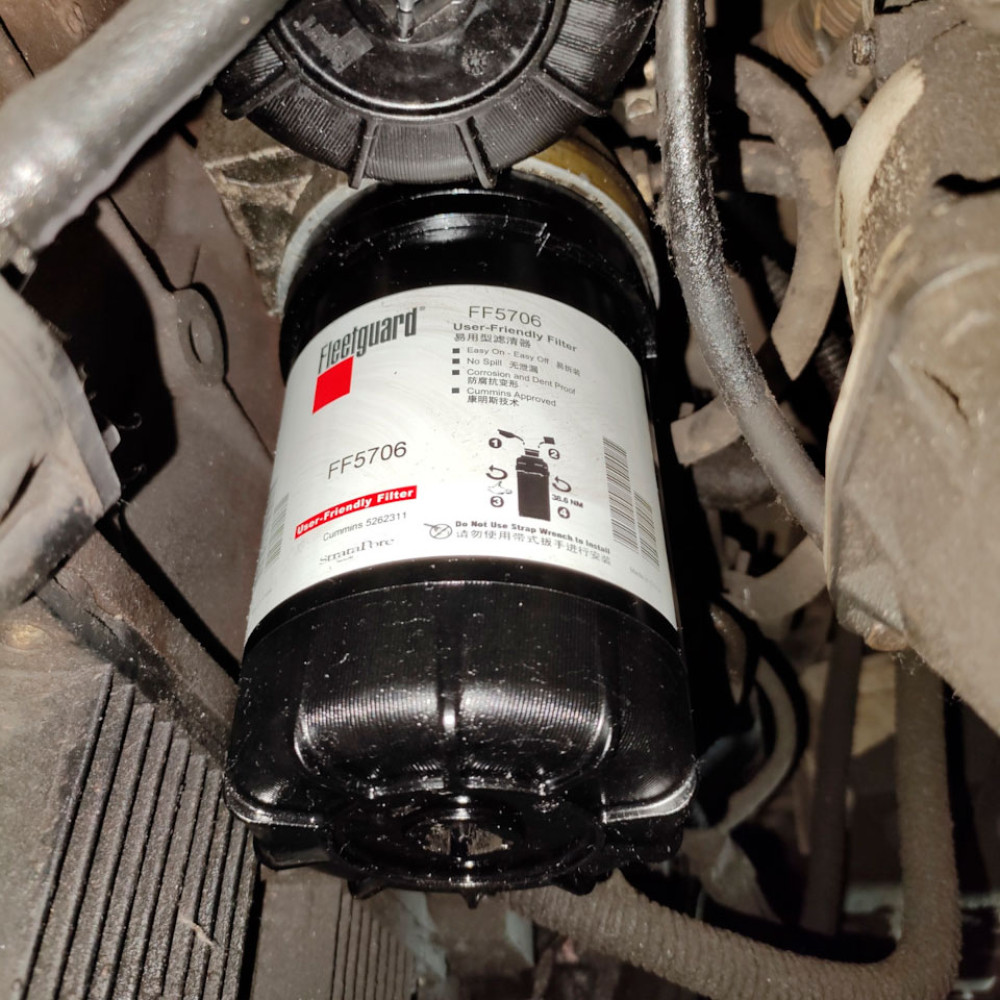

1. Найдите на корпусе топливного фильтра (или влагоотделителя) спускной штуцер. Он выглядит как болт под ключ, часто с резиновым колпачком.
2. Ослабьте его на несколько оборотов, но не выкручивайте полностью.
3. Найдите в подкапотном пространстве ручную подкачивающую грушу (обычно на топливном шланге). Начинайте ритмично нажимать на нее.
4. Сначала из-под штуцера будет выходить воздух, возможно с пузырьками топлива. Продолжайте качать.
5. Как только из штуцера пойдет плотная, непрерывная струя чистого топлива без пузырьков — цель достигнута.
6. Не прекращая нажимать на грушу (чтобы не засосался воздух обратно), затяните штуцер ключом.

Шаг 2: Прокачка магистрали до ТНВД и проверка упругости

1. После закрытия штуцера продолжайте качать ручной насос еще 20-30 раз.
2. Вы должны почувствовать, как груша становится тугой и упругой. Это значит, что магистраль от бака до насоса заполнена топливом и находится под небольшим давлением.
3. Если груша не становится упругой даже после многих качков — в системе есть подсос воздуха, который нужно найти и устранить до продолжения работ.

Шаг 3: Прокачка на входе в ТНВД (для сложных случаев)

Если после первых двух шагов двигатель все равно не запускается, воздух мог остаться в самой магистрали у ТНВД.

1. Найдите топливопровод, подходящий к входному штуцеру ТНВД.
2. Аккуратно ослабьте соединение (гайку) на этом штуцере на 1-2 оборота. Будьте готовы к подтеканию топлива, подставьте ветошь.
3. Попросите помощника покрутить стартером (ключ в положение «старт») короткими сериями по 3-5 секунд.
4. Как только из-под ослабленного соединения пойдет чистое топливо без пены, немедленно затяните гайку.
5. Внимание: Не проворачивайте стартер более 10-15 секунд за раз, давайте стартеру и аккумулятору отдых.

Запуск двигателя и действия после прокачки

Первая попытка запуска

1. Убедитесь, что все соединения затянуты, а штуцер на фильтре закрыт.
2. Включите зажигание на 3-5 секунд (сработает электрический бензонасос, если он есть).
3. Выжмите сцепление (если МКПП) и поверните ключ в положение «старт».
4. В норме двигатель должен запуститься в течение 5-10 секунд вращения стартера.
5. Если запуск не произошел, дайте стартеру отдохнуть 30 секунд и повторите. Возможно, потребуется 2-3 коротких попытки.

Что делать, если двигатель завелся, но работает нестабильно

Такое бывает, если небольшое количество воздуха осталось в топливной рампе или форсунках.

• Дайте двигателю поработать на холостых оборотах 2-3 минуты.
• Слегка повысьте обороты (до 1500-2000 об/мин) и подержите их 30-60 секунд.
• Как правило, после этого работа стабилизируется, так как система самоочистится от остатков воздуха.

Особенности для модификаций без ручной груши

На некоторых автомобилях с Cummins ISF 3.8 ручная подкачка может отсутствовать. В этом случае алгоритм меняется:

1. Ослабьте штуцер на топливном фильтре.
2. Включайте и выключайте зажигание (чтобы срабатывал электрический топливный насос в баке) несколько раз, пока из штуцера не пойдет чистое топливо.
3. Затяните штуцер.
4. Запускайте двигатель. Первый запуск может занять больше времени, так как насосу высокого давления нужно самостоятельно продавить остатки воздуха через систему.

Возможные проблемы и их решения

• Груша не накачивается. Причина — сильный подсос воздуха до насоса. Проверьте все соединения от бака до груши, особенно на всасывающей стороне.
• Двигатель завелся и заглох. Возможен подсос воздуха на соединениях после насоса или остатки воздуха в ТНВД, читайте так же трудности с запуском двигателя причины и решения. Повторите прокачку через штуцер ТНВД при работе стартером.
• После прокачки двигатель заводится, но троит или дымит. Мог быть засорен один из каналов в рампе или форсунка. Дайте двигателю поработать под нагрузкой (проехать 5-10 км). Если симптомы не исчезли, нужна диагностика форсунок, попробуйте провести самостоятельную проверку форсунок.

Итог: уверенность в каждом запуске

Теперь у вас есть не просто набор действий, а понимание физики процесса. Вы знаете, что прокачка — это вытеснение воздуха топливом по определенному маршруту, от самой дальней точки (фильтр) до насоса высокого давления. Вы освоили не только стандартную схему, но и способы решения нестандартных ситуаций, когда система упорно не хочет прокачиваться.

Это знание избавляет от страха перед любыми работами с топливной системой. Вы можете спокойно менять фильтры, устранять подсосы и быть уверенным, что двигатель заведется после этого с пол-оборота. Такой подход — признак профессионального отношения к своему автомобилю. Продолжайте применять его на практике, и ваш Cummins ISF 3.8 всегда будет отвечать вам надежной работой.

Материалы по теме для углубленного изучения

Чтобы полностью разобраться в вопросе, рекомендую изучить:

• Подсос воздуха в топливной системе Камминз 3.8: как найти и устранить — потому что без устранения подсоса любая прокачка даст лишь временный результат, и эти две процедуры всегда идут рука об руку.
• Замена топливного фильтра на Cummins ISF 3.8: инструкция — чтобы выполнить основную операцию, после которой требуется прокачка, правильно и избежать повреждения уплотнений или корпуса фильтра.
• Топливный насос низкого давления (ТННД) на Камминз 3.8: проверка и признаки неисправности — так как слабый или неисправный подкачивающий насос является частой причиной проблем с заполнением системы топливом и последующей трудной прокачкой.

Освоив эти темы, вы получите полный контроль над контуром низкого давления топливной системы вашего двигателя.
