Камминз 3.8 как снять, заменить, установить ТНВД на двигателе

Снятие топливного насоса высокого давления (ТНВД) — это важный процесс, который требует аккуратности и внимания к деталям. Вот пошаговая инструкция.

как снять ТНВД камминз 3.8

Подготовка. Начните с отключения проводов от клемм аккумуляторной батареи. Это необходимо для предотвращения короткого замыкания и обеспечения безопасности во время работы.

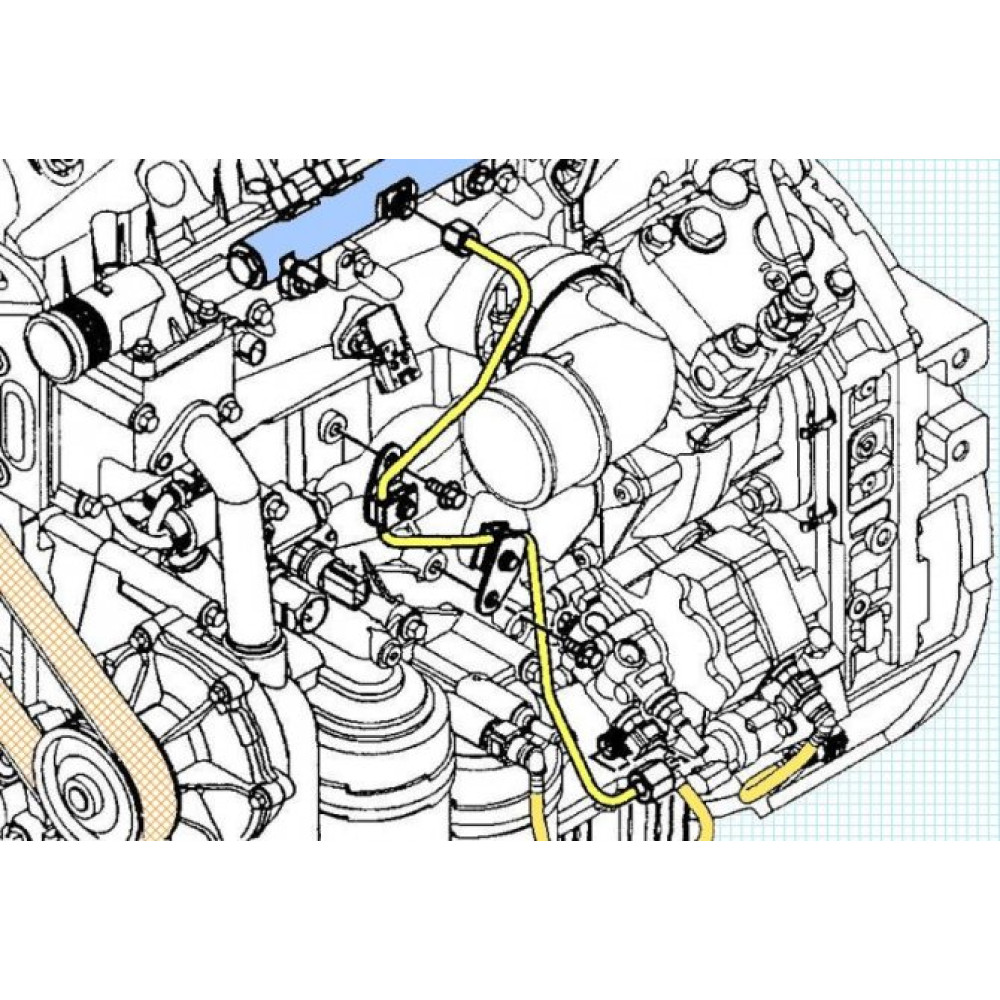

Отсоединение топливопроводов. Отсоедините подающий топливопровод, который идет от ТНВД к аккумулятору топлива. Убедитесь, что в трубопроводе нет остаточного топлива, чтобы избежать проливания.

Ослабление креплений. Ослабьте крепления опорных кронштейнов, которые фиксируют ТНВД на месте. Это может потребовать использования гаечного ключа или другого инструмента для доступа к труднодоступным местам.

Отсоединение электрических соединений. Отсоедините разъем жгута проводов клапана управления подачей топлива. Это важно для безопасного снятия насоса и предотвращения повреждения проводки.

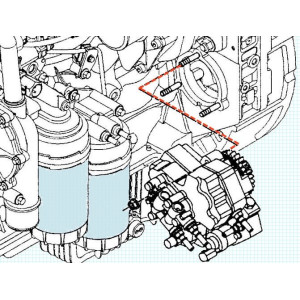

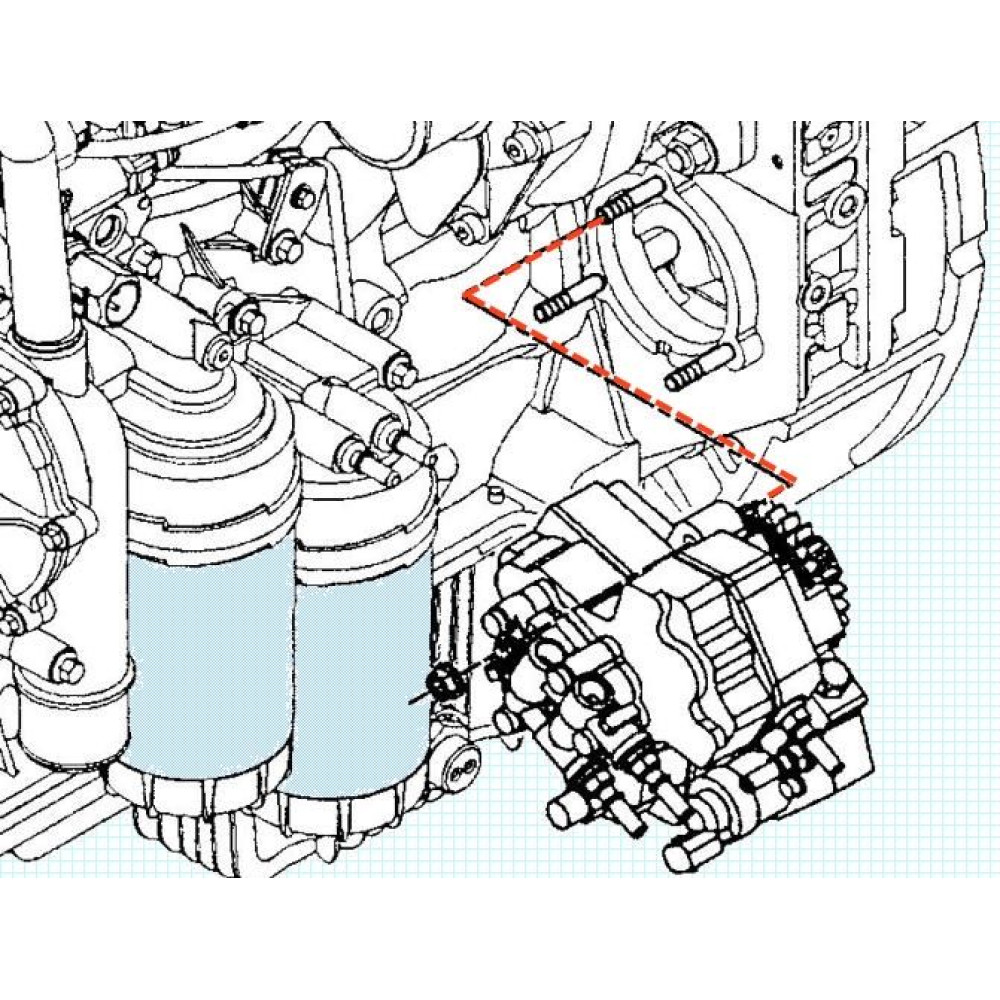

Снятие креплений. Выверните три болта, которые крепят ТНВД к картеру распределительных шестерен. Используйте подходящий инструмент и будьте осторожны, чтобы не повредить резьбу.

Снятие ТНВД. Аккуратно снимите топливный насос с картера распределительных шестерен. При этом следите за тем, чтобы не повредить уплотнительные элементы и другие компоненты.

Как установить ТНВД камминз 3.8

После того как старый насос был снят, можно приступать к установке нового ТНВД. Процесс включает в себя следующие шаги.

Установите новый топливный насос на картер распределительных шестерен. Убедитесь, что насос правильно ориентирован и находится в соответствии с установленными метками.

Закрепление насоса. Заверните болты крепления ТНВД. Момент затяжки должен составлять 25 Нм. Используйте динамометрический ключ, чтобы обеспечить правильную затяжку и избежать повреждения резьбы.

Подключение топливных трубок. Установите топливную трубку высокого давления, которая идет от ТНВД к аккумулятору топлива. Затяните держатели трубки, но при этом придерживайте выходной штуцер ТНВД вторым гаечным ключом, чтобы избежать превышения нормы затяжки. Момент затяжки для этой операции составляет 21 Нм.

Подключение электрических соединений. Подсоедините разъем жгута проводов клапана управления подачей топлива. Убедитесь, что соединение надежно, чтобы избежать проблем с подачей топлива.

Установка трубок подачи и слива. Установите трубки подачи топлива и сливные трубки. Убедитесь, что все соединения герметичны и надежно закреплены.

Подключение аккумулятора. Подсоедините провода к клеммам аккумуляторной батареи. Это завершает электрические подключения и подготавливает систему к запуску.

Заполнение системы топливом. Заполните систему топливом, чтобы обеспечить правильную работу нового насоса. Это может потребовать несколько попыток запуска двигателя для удаления воздуха из системы.

После завершения всех шагов, рекомендуется проверить работу двигателя на наличие утечек и убедиться, что он функционирует корректно. Если у вас возникли вопросы или вам нужна дополнительная помощь, не стесняйтесь обращаться!

Запчасти ТНВД камминз 3.8

• 3949419 Шпилька
• 3955153 Шестерня топливного насоса
• 3900589 Гайка с шестигранным фланцем
• 3974765 Быстроразъемный фитинг
• 2830977 Уплотнительное кольцо топливного насоса
• 3977375 Уплотнительное кольцо топливного насоса
• 4891385 Уплотнительная шайба
• 4890634 Стандартная шестигранная гайка
• 5256193 Шайба пружинная
• 5256607 Топливный насос ТНВД
• 5256608 Топливный насос ТНВД
• 4988593 Топливный насос ТНВД
• 4941066 Топливный насос ТНВД
• 3975701 Топливный насос ТНВД
• 5257595 Актуатор
• 3947269 Уплотнительное кольцо
• 3947270 Уплотнительное кольцо
• 4932790 Болт крепления топливного насоса с торцевой головкой
