Камминз 3.8 как снять форсунки и установить

Подготовительные работы перед снятием форсунок - проверка слива топлива

Неисправные форсунки могут вызывать чрезмерную утечку топлива через сливную магистраль.

Подготовка. Для двигателей с быстросъемным соединением редукционного клапана аккумулятора топлива используйте соответствующие сливные шланги и заглушку, чтобы предотвратить утечку топлива через редукционный клапан.

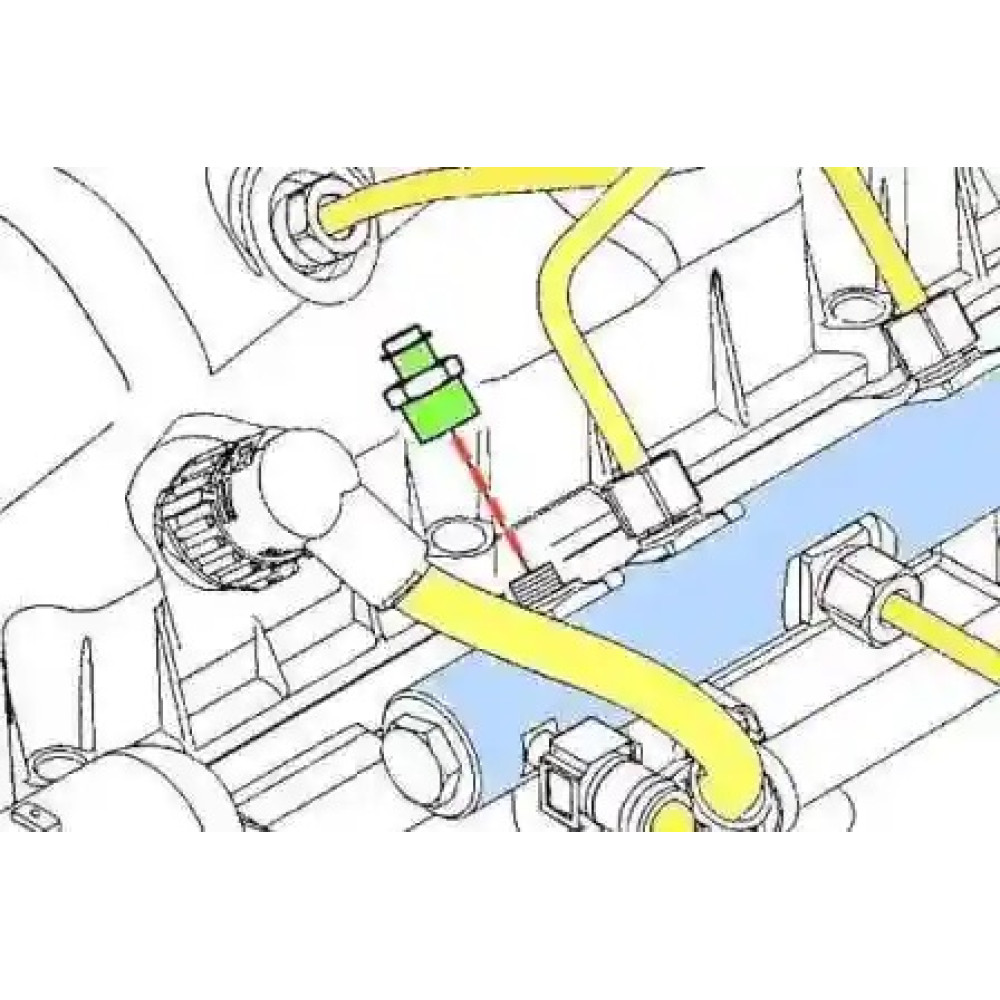

Отсоединение. Аккуратно отсоедините быстросъемный разъем с редукционного клапана.

Слив топлива. Подсоедините переходник манометра на редукционный клапан аккумулятора топлива и слейте топливо в подготовленную емкость.

Защита системы. Установите быстросъемную заглушку на шланг возврата топлива, чтобы избежать попадания топлива в линию возврата.

Тест на утечки. Запустите двигатель и включите режим "Fuel Leakage Test" на диагностическом комплексе "INSITE". Дайте двигателю поработать до достижения рабочей температуры в течение 1 минуты для повышения точности измерений.

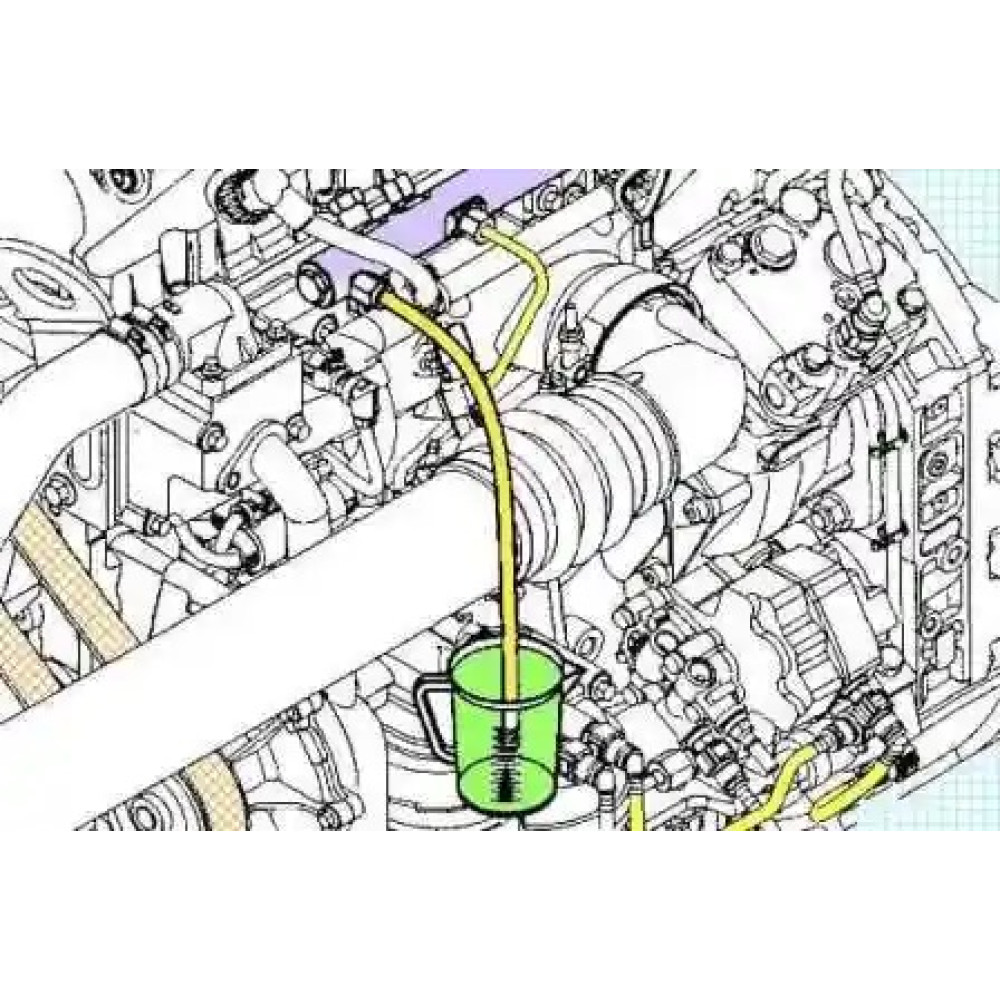

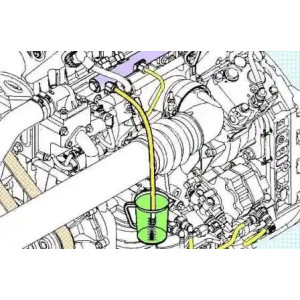

Измерение утечек. Поместите сливной шланг в мерную емкость и измерьте количество топлива, слитого за 1 минуту.

Нормы

В режиме "Fuel Leakage Test": менее 200 мл в минуту.
При холостом ходе: менее 120 мл в минуту.
При проворачивании двигателя: менее 90 мл в минуту.

Если утечки превышают указанные значения, необходимо заблокировать возврат топлива на одной из форсунок для локализации проблемы.

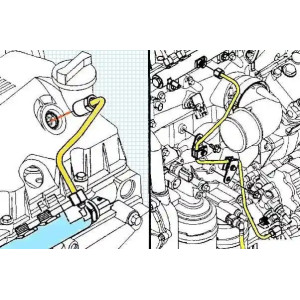

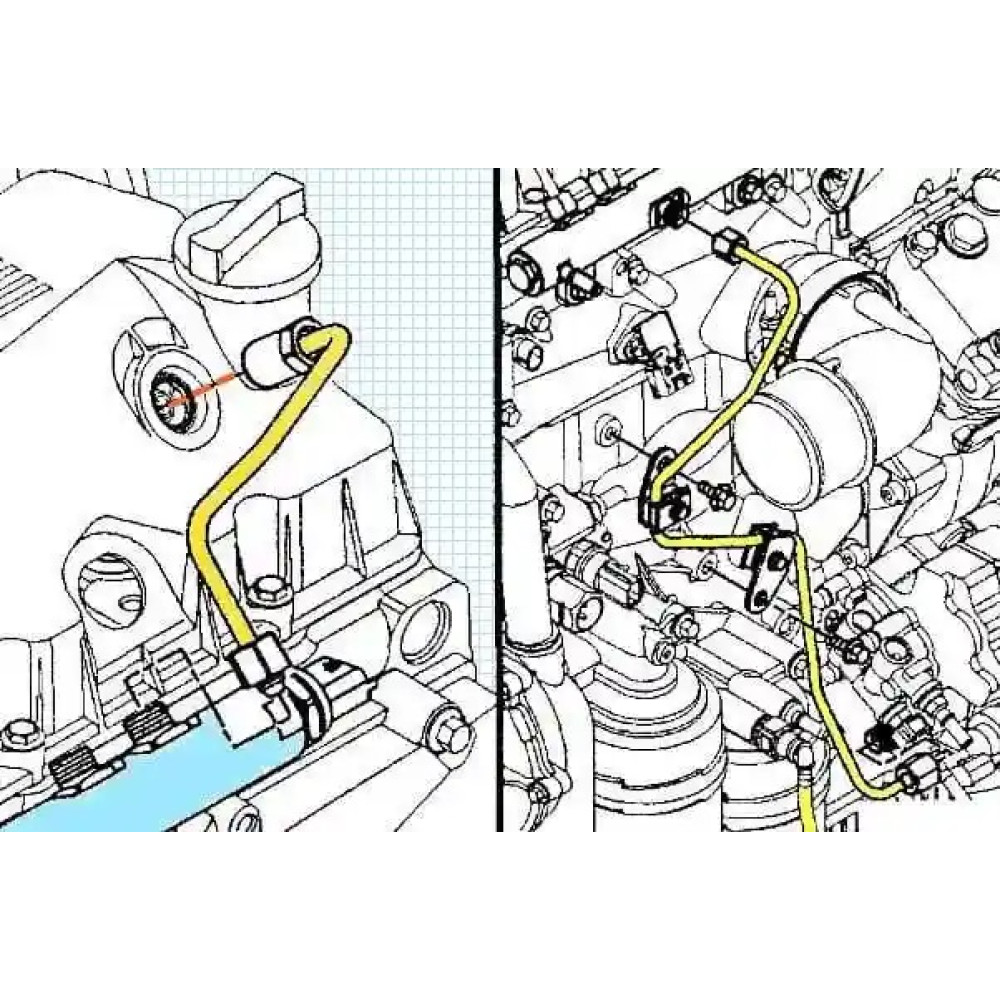

Изоляция неисправной форсунки. При заглушенном двигателе снимите топливную трубку высокого давления первого цилиндра и установите заглушку на штуцер аккумулятора топлива. Момент затяжки: 30 Нм.

Повторная проверка. Повторите проверку утечек и запишите результаты. Установите топливную трубку обратно.

Локализация проблемы. Повторяйте процесс, отключая по одной форсунке за раз, чтобы определить, какая из них подтекает. Если утечки примерно равны, возможно, повреждены несколько форсунок.

Как снять топливные форсунки

Отсоединение разъемов. Снимите разъемы с форсунок.

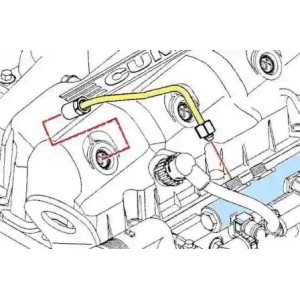

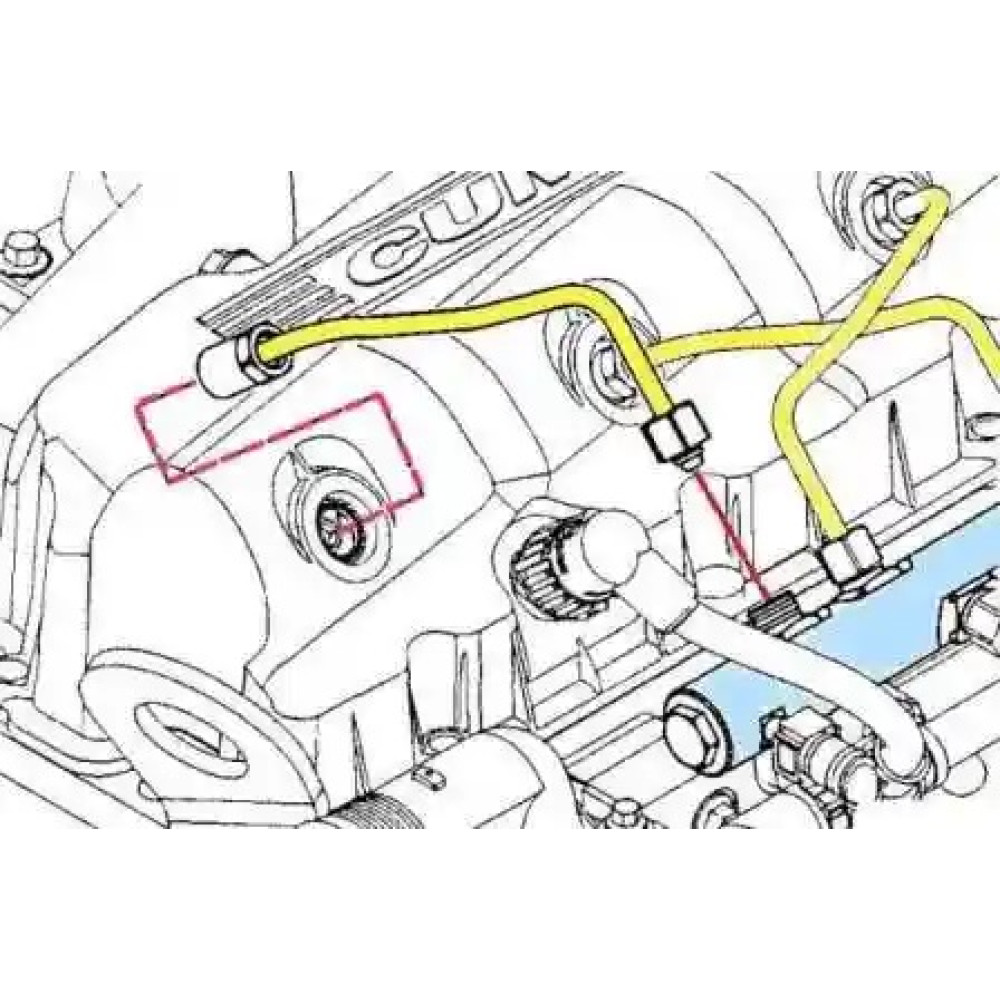

Отсоединение трубок. Отсоедините топливные трубки высокого давления от форсунок и аккумулятора топлива. Перед разборкой очистите все соединения, чтобы предотвратить попадание грязи в топливную систему.

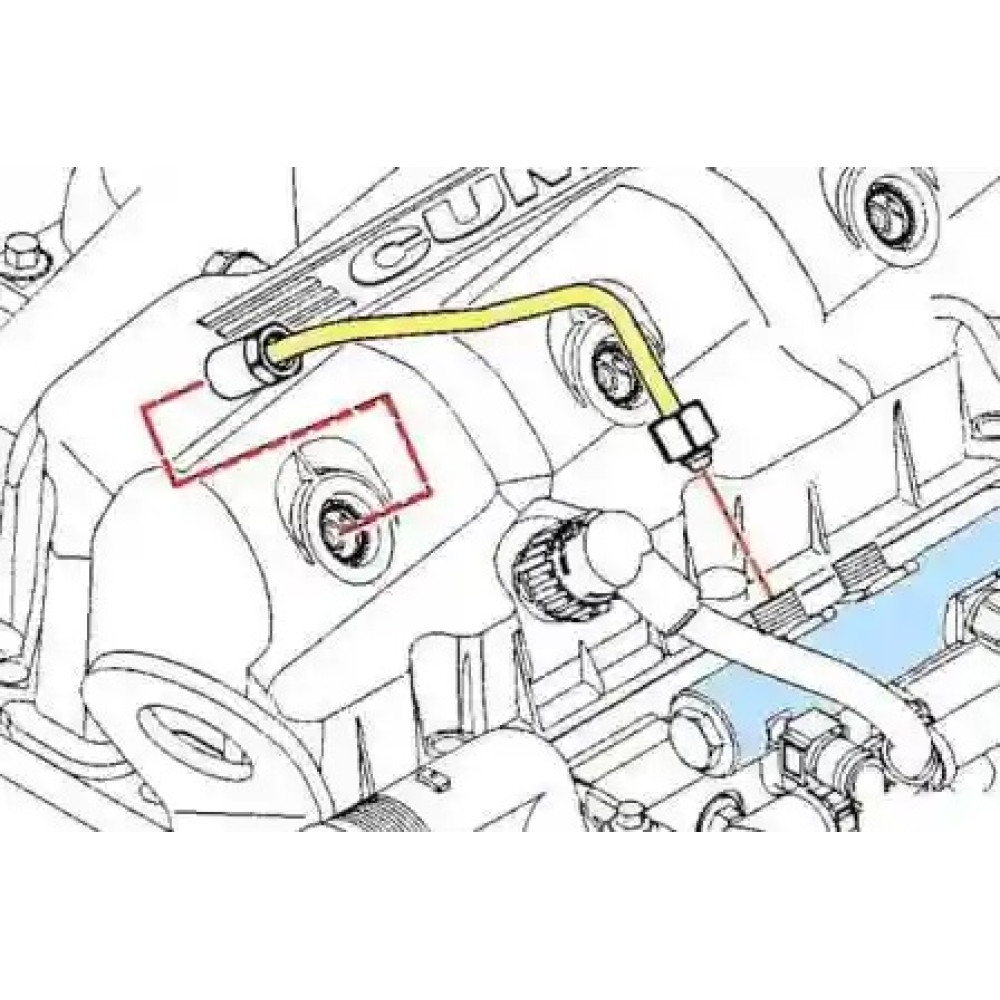

Отверните гайку и снимите топливную трубку №4 высокого давления от аккумулятора, затем от форсунки. Повторите процедуру для остальных форсунок и закройте все открытые порты крышками.

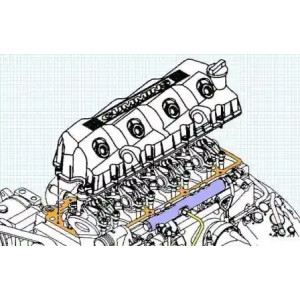

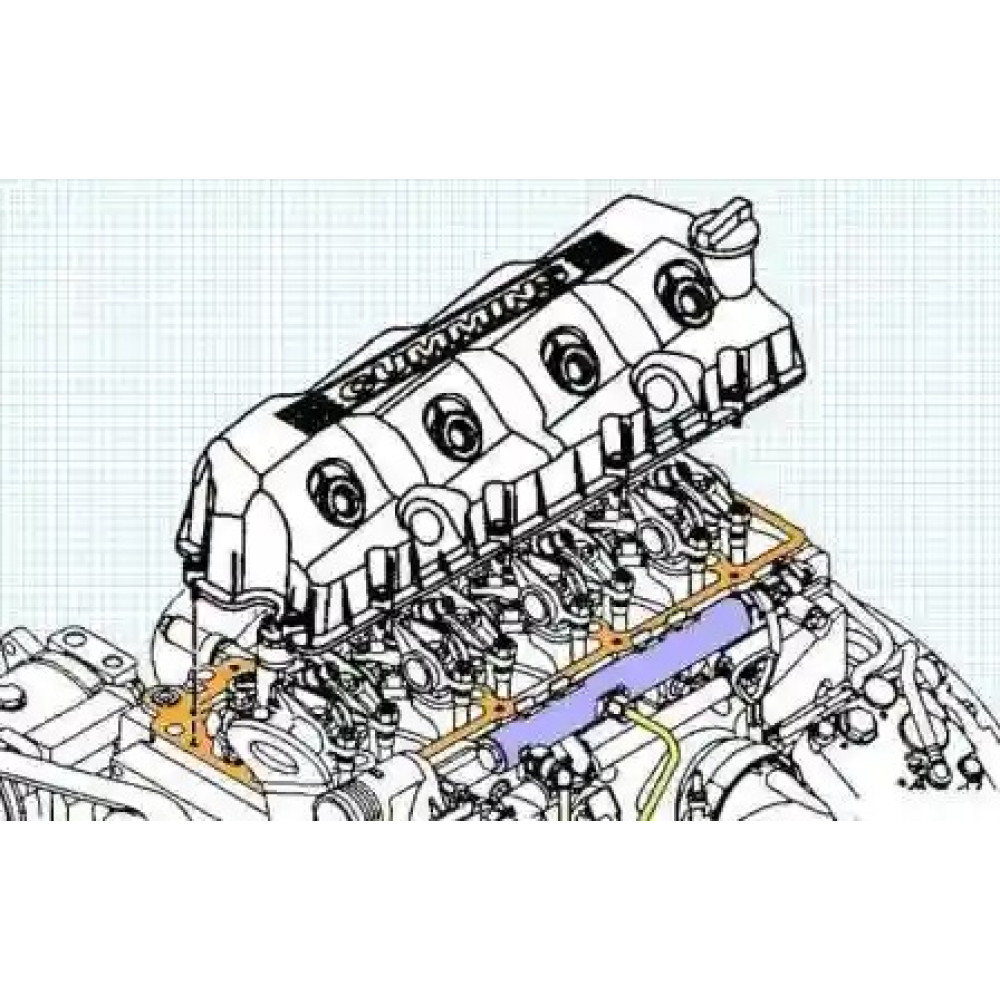

Снятие крышки. Снимите крышку головки блока цилиндров.

Снятие сливного трубопровода. Удалите сливной трубопровод форсунок. Нанесите метки на места установки всех держателей и прокладок, чтобы при сборке установить их обратно на свои места.

Снятие форсунок

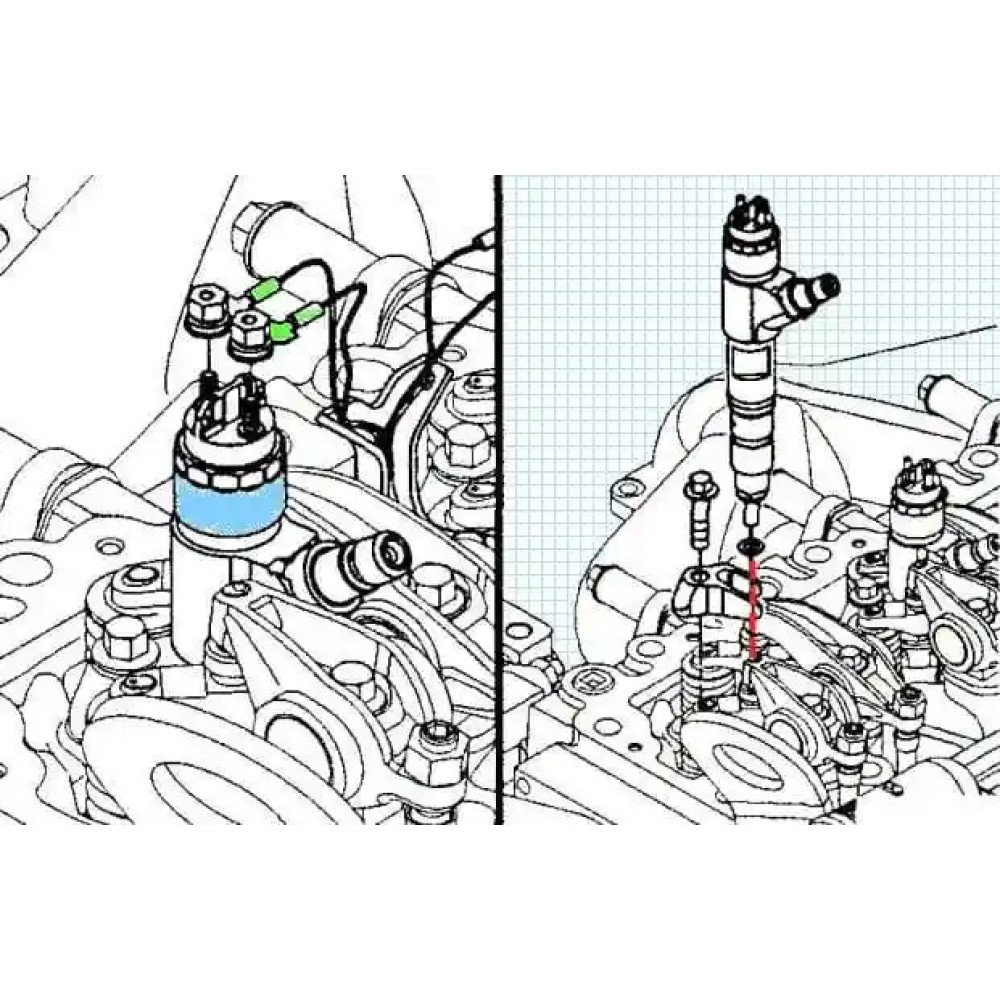

Отверните гайки крепления проводки форсунок и снимите провода.

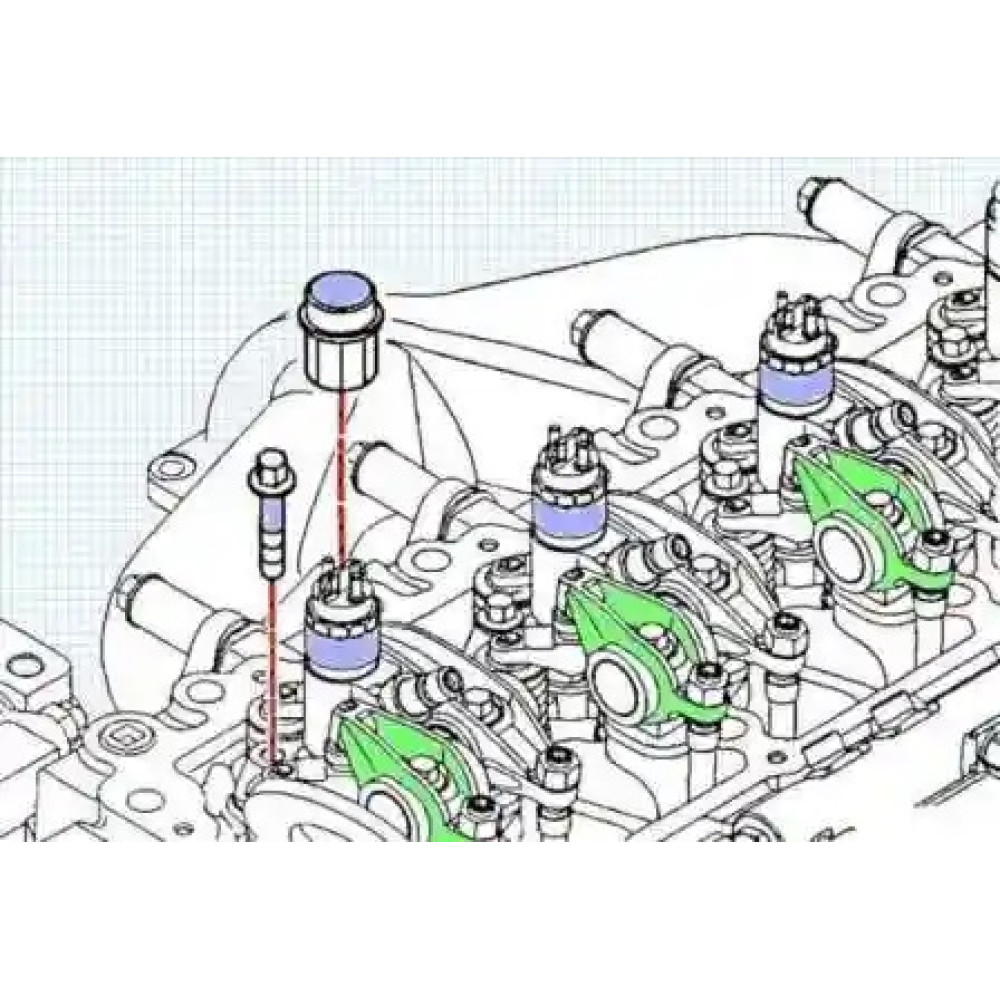

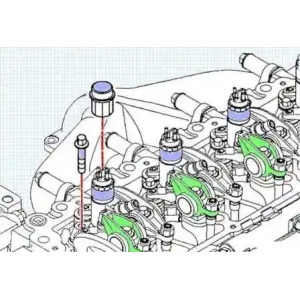

Ослабьте и выверните болт держателя форсунки.
Используйте монтировку с небольшой пятой, чтобы аккуратно приподнять форсунку за прижимной фланец (часть корпуса форсунки, находящуюся немного выше отливки головки блока цилиндров).
Снимите держатель форсунки и саму форсунку с головки блока цилиндров.
Наденьте защитную крышку на сопло форсунки для предотвращения загрязнения.

Проверка форсунок после снятия

Очистка. Поместите форсунку в ультразвуковую ванну с водным раствором для очистки.

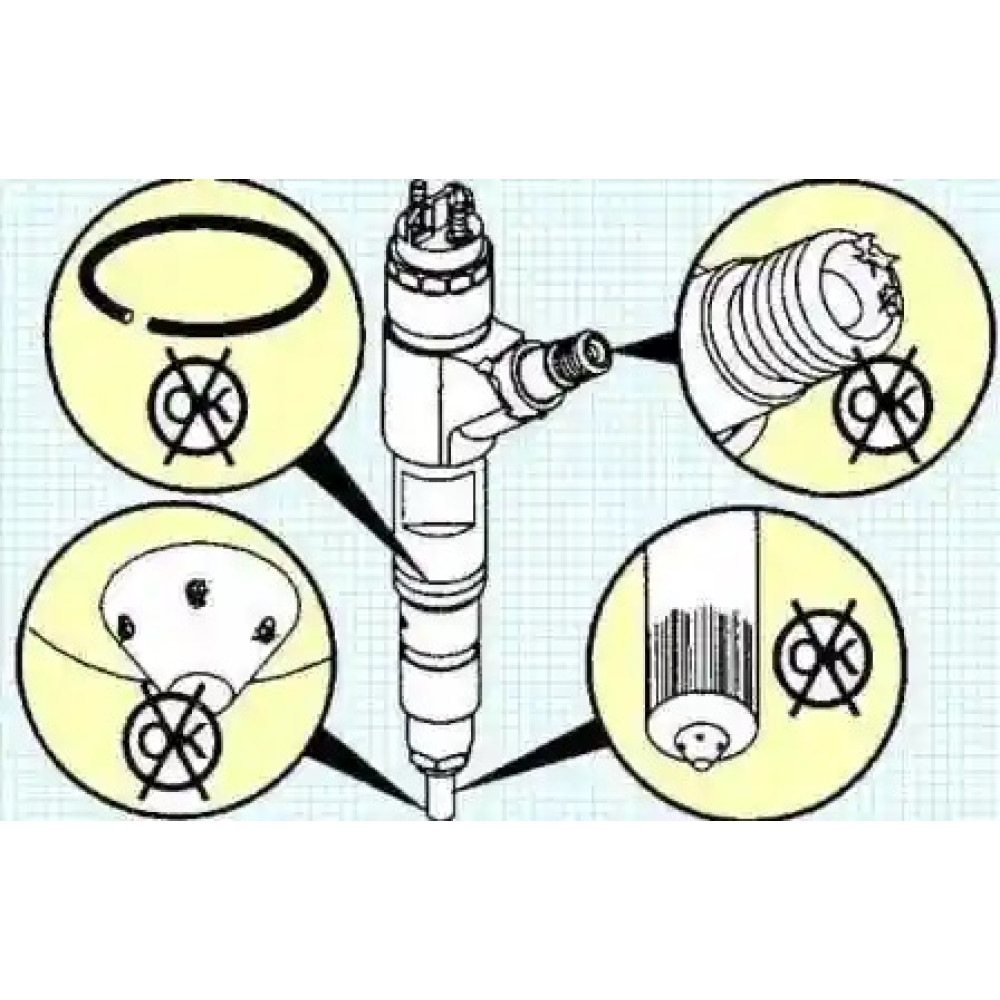

Проверка состояния. Осмотрите детали форсунки на наличие повреждений. Примечание: при перегреве распылитель может изменить цвет (коричнево-желтый или синий), что указывает на возможные повреждения.

Проверка сопротивления. Измерьте сопротивление на выводах форсунки. Номинальное значение должно быть менее 3 Ом.

Установка форсунок

Проверка уплотнительных шайб. Убедитесь, что толщина новой медной уплотнительной шайбы составляет 2,5 мм. Не устанавливайте две шайбы!

Очистка. Удалите грязь вокруг расточки под форсунку.

Смазка. Смажьте кольцевое уплотнение форсунки моторным маслом. Если форсунка исправна, установите её на место, откуда она была извлечена.

Установка держателя. Установите держатель на форсунку перед установкой её в расточку. Правильно сориентируйте форсунку (топливный штуцер должен быть с той же стороны, что и разъем топливной трубки высокого давления).

Проверка посадки. Убедитесь в правильной посадке форсунки с помощью транспортировочного колпачка.

Закрепление. Наверните болт крепления держателя форсунки.

Установка остальных форсунок. Установите оставшиеся три форсунки.

Установка крышки. Установите крышку головки блока цилиндров без уплотнений, затягивая по одному винту с каждой стороны.

Подключение трубок. Подсоедините топливные трубки высокого давления к форсункам. Используйте гайку трубки для центровки. Снимите трубку и повторите для остальных форсунок.

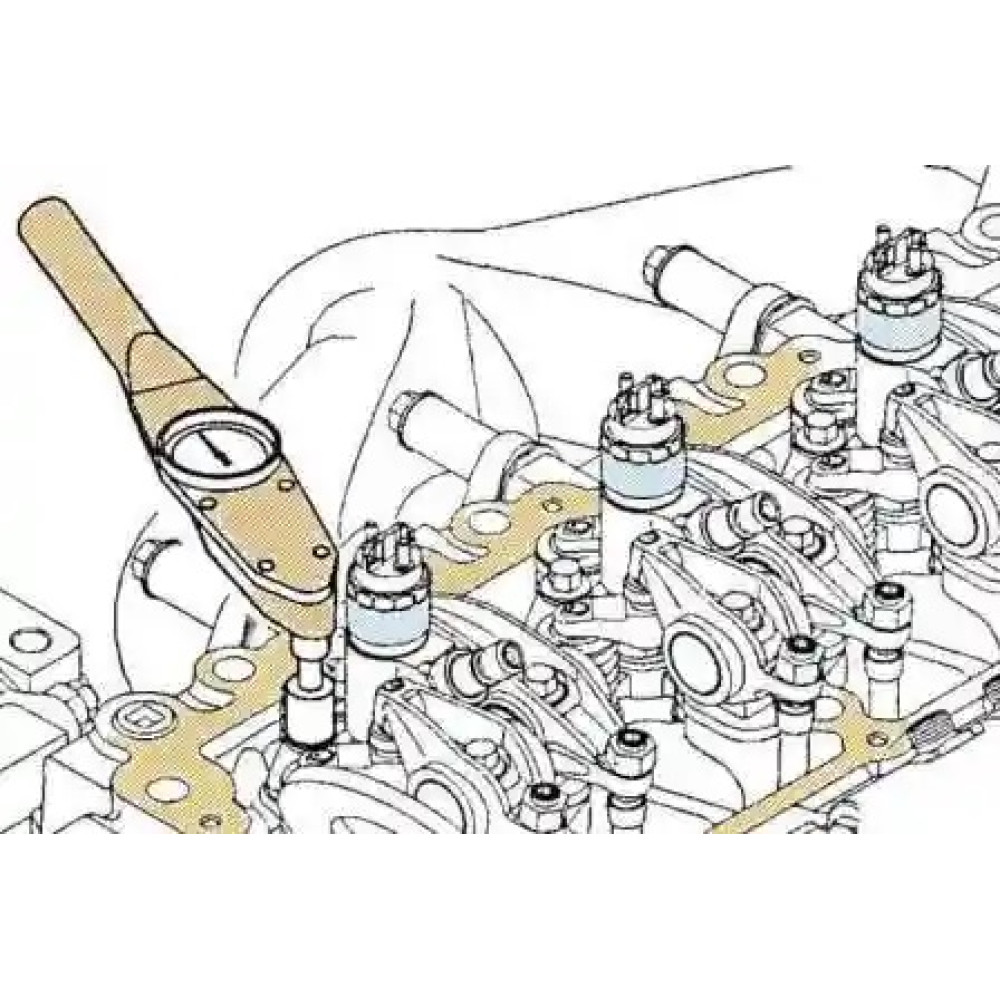

Затяжка болтов. Равномерно затяните болты крепления держателей форсунок, поворачивая на 90° до достижения момента затяжки 33 Нм.

Подключение проводов. Подсоедините провода форсунок и закрутите гайки с моментом затяжки 1,5 Нм. Убедитесь, что провода не соприкасаются друг с другом или с коромыслами, чтобы избежать повреждений изоляции.

Установка крышки. Установите крышку головки блока цилиндров.

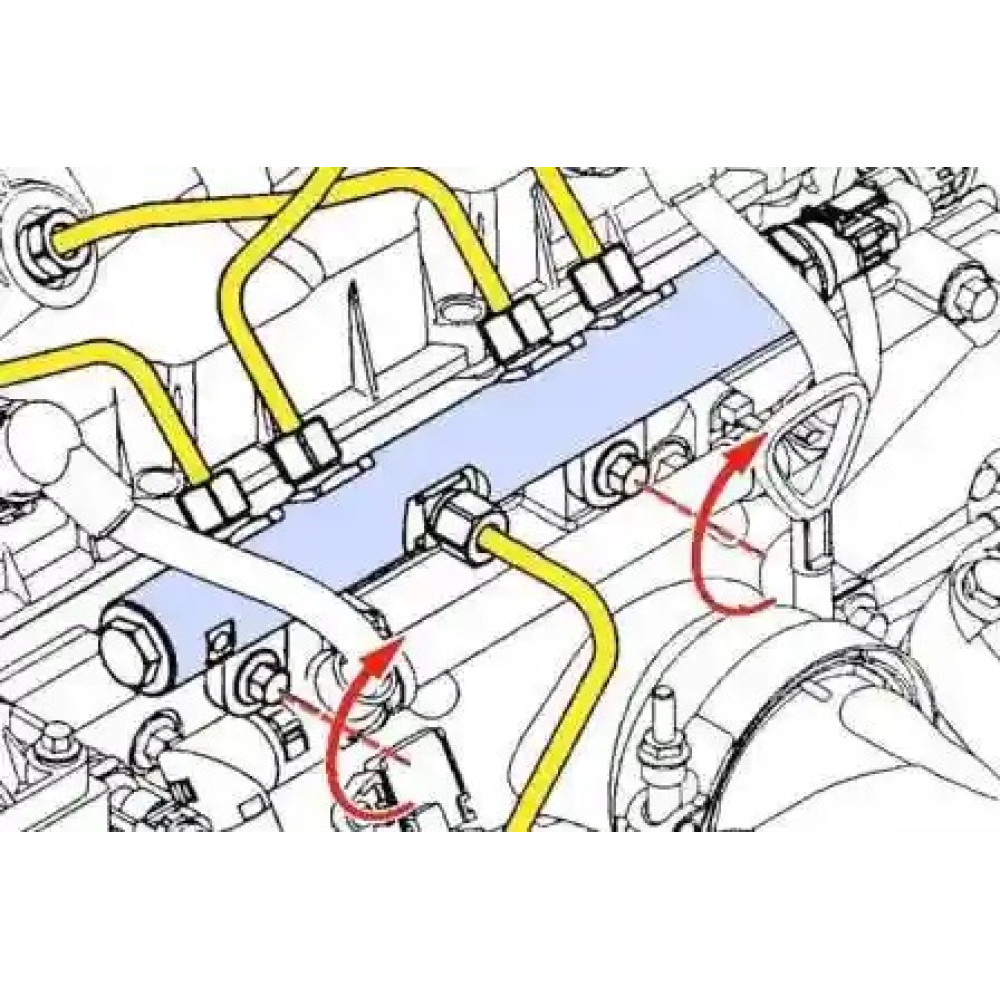

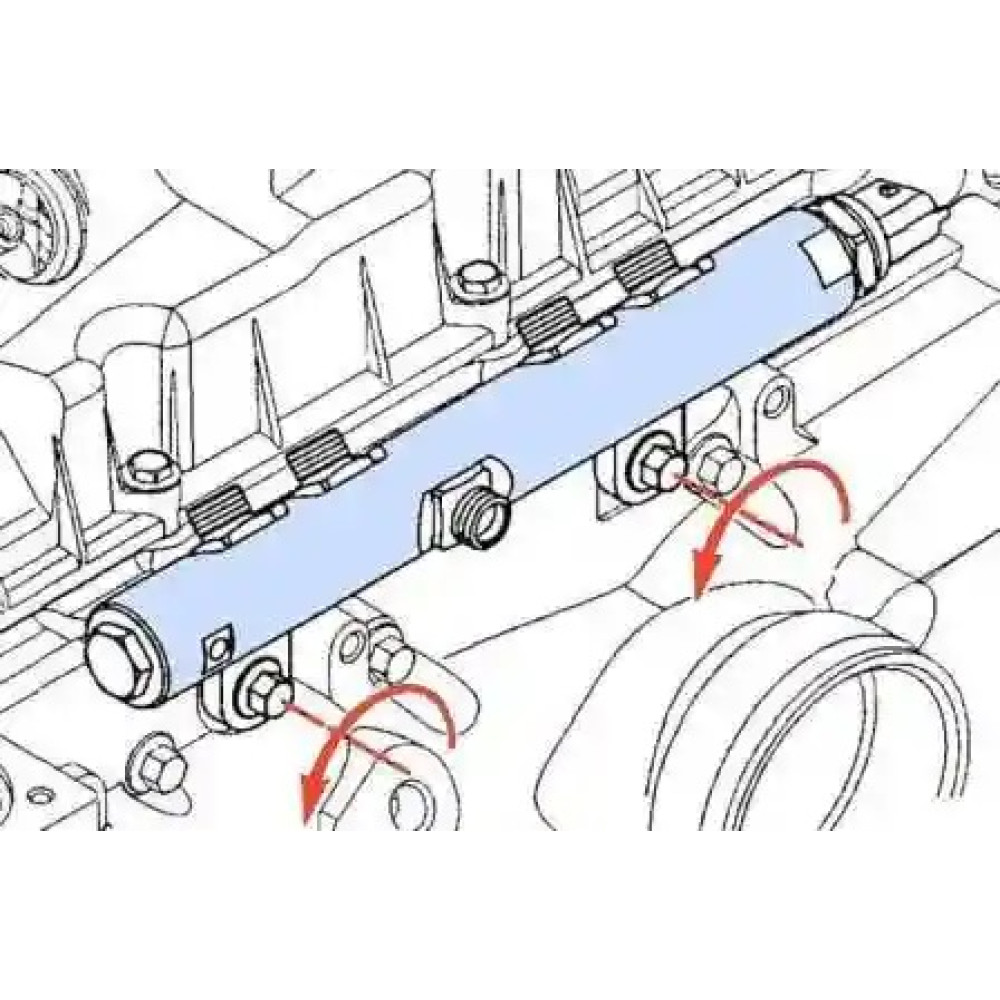

Подключение топливных трубок. Ослабьте болты крепления аккумулятора топлива, не снимая его. Это делается для обеспечения правильной ориентации аккумулятора после установки топливных трубок. Установите и затяните от руки гайки крепления топливных трубок высокого давления. Затяните гайки с моментом 22 Нм, а болты крепления аккумулятора топлива — с моментом 24 Нм.

Подключение проводов к аккумулятору. Подсоедините провода к аккумуляторной батарее.

Запуск двигателя. Запустите двигатель и убедитесь в отсутствии утечек.

Теперь процесс снятия и установки форсунок для двигателя Cummins 3.8 завершен. Если у вас есть дополнительные вопросы или нужна помощь, не стесняйтесь спрашивать!
