Признаки неисправности помпы охлаждающей жидкости на двигателе Камминз 3.8: течь и износ подшипника

Водяной насос (помпа) – сердце системы охлаждения двигателя камминз 3.8, отвечающее за непрерывную циркуляцию антифриза. Его неисправность, будь то течь или разрушение подшипника, напрямую угрожает двигателю перегревом, что может привести к дорогостоящему капитальному ремонту. Умение вовремя распознать признаки износа помпы и оперативно их устранить – ключевой навык для любого владельца коммерческого транспорта с этим мотором.

Устройство и роль помпы в системе охлаждения

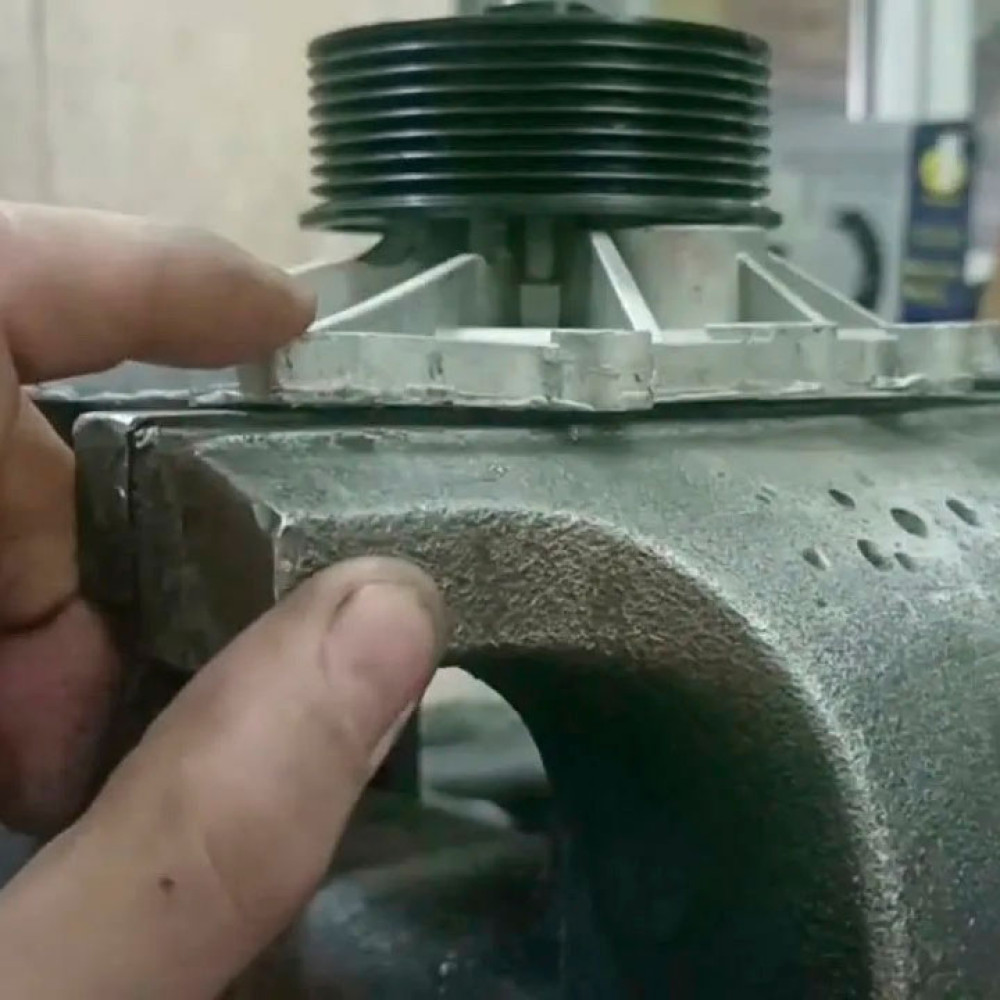

Помпа на Cummins ISF 3.8 – это центробежный насос, приводимый в действие ремнем от шкива коленчатого вала. Ее задача – создавать постоянный поток охлаждающей жидкости по малому и большому кругам системы.

Основные компоненты помпы:

• Корпус: Чаще всего алюминиевый, с патрубками для подвода и отвода жидкости.
• Вал с крыльчаткой: Стальной вал, на котором жестко закреплена крыльчатка (импеллер), непосредственно перекачивающая антифриз.
• Подшипниковый узел: Два шариковых или роликовых подшипника, обеспечивающих вращение вала. Это самое уязвимое место.
• Сальник (уплотнение): Комплексное торцевое уплотнение, предотвращающее попадание охлаждающей жидкости в подшипниковый узел и ее вытекание наружу. Именно его износ вызывает течь.
• Дренажное (контрольное) отверстие: Небольшое отверстие в корпусе между сальником и подшипником. Его предназначение – дать вытечь небольшому количеству жидкости при начале износа сальника, сигнализируя о неисправности до того, как антифриз попадет в подшипник и разрушит его.
• Шкив: Принимает усилие от ремня.

Отказ помпы означает остановку циркуляции, локальный закипание антифриза и моментальный перегрев двигателя даже при исправном термостате и вентиляторе.

Основные признаки неисправности водяного насоса

Симптомы проявляются по-разному в зависимости от того, что именно вышло из строя: сальник или подшипник.

1. Признаки износа сальника и течи (самая частая проблема):

• Постоянное падение уровня охлаждающей жидкости в расширительном бачке. Приходится часто доливать.
• Мокрые подтеки на корпусе помпы и на элементах под ней. Особенно характерны подтеки, идущие из дренажного отверстия.
• Следы антифриза на внутренней стороне ремня ГРМ и защитных кожухах. Это особенно опасно, так как попадание ОЖ на ремень ГРМ приводит к его проскальзыванию и обрыву.
• Белый сладковатый налет в районе помпы – высохший антифриз.
• В салоне может появиться сладковатый запах, если течь небольшая и антифриз испаряется на горячем двигателе.

2. Признаки износа или разрушения подшипника:

• Посторонний шум из передней части двигателя. Это может быть вой, гул, скрежет или стук, частота которого напрямую зависит от оборотов двигателя. Шум может пропадать на некоторых оборотах и снова появляться.
• Люфт шкива помпы. При выключенном двигателе можно попробовать покачать шкив помпы рукой из стороны в сторону (не вдоль оси!). Любой ощутимый радиальный люфт – признак разрушения подшипника.
• Заклинивание помпы
• Иногда разрушающийся подшипник вызывает вибрацию, передающуюся на ремень и навесное оборудование.

3. Общие последствия для двигателя:

• Перегрев двигателя, особенно под нагрузкой, так как производительность насоса падает.
• Постоянный перегрев может привести к деформации ГБЦ, прогарам прокладки, залеганию поршневых колец.

Причины выхода из строя: почему течет и шумит

Даже качественная помпа имеет ограниченный ресурс (обычно 100-150 тыс. км), но его могут сократить внешние факторы.

Диагностика помпы без снятия

Перед тем как заказывать новую запчасть, убедитесь в неисправности старой.

1. Визуальный осмотр. При холодном и чистом двигателе загляните в район помпы (она расположена в передней части двигателя, обычно слева, приводится общим ремнем с генератором). Ищите свежие подтеки антифриза, белый налет, мокрые пятна. Особое внимание – зоне под шкивом, где находится дренажное отверстие.
2. Проверка люфта. При выключенном двигателе попробуйте взяться за шкив помпы и покачать его перпендикулярно оси вращения (вверх-вниз, влево-вправо). Даже небольшой люфт (более 0.5 мм) – плохой признак. Осевого люфта (вдоль вала) быть не должно.
3. Проверка на шум. Запустите двигатель и послушайте область помпы с помощью механической слушалки (большая отвертка, приложенная ухом к корпусу помпы) или просто ухом. Характерный вой или скрежет, идущий именно от корпуса помпы, – верный признак.
4. Проверка циркуляции (косвенная). На прогретом двигателе осторожно сожмите рукой верхний патрубок радиатора. При исправной помпе и открытом термостате вы должны чувствовать, как по нему с хорошим напором проходит жидкость. Отсутствие напора может указывать на неработающую крыльчатку.
5. Использование сканера. Сильный перегрев, фиксируемый датчиком, при исправном термостате (как снять термостат) и вентиляторе косвенно может указывать на плохую работу помпы.

Инструкция по замене водяного насоса

Замена помпы на Cummins ISF 3.8 – работа средней сложности, требующая навыков и правильного инструмента.

Необходимые инструменты и материалы:

• Новая помпа (желательно оригинальная или качественный аналог от проверенного бренда).
• Новый ремень привода навесного оборудования (рекомендуется менять одновременно).
• Набор головок, воротки, трещотка.
• Динамометрический ключ.
• Новая охлаждающая жидкость (около 5-6 литров для долива/замены).
• Емкость для слива ОЖ.
• Чистая ветошь.

Пошаговая процедура замены:

1. Слейте охлаждающую жидкость. Откройте кран (или выкрутите пробку) на радиаторе и/или на блоке цилиндров. Подставьте емкость. Для полного слива системы может потребоваться снять нижний патрубок с помпы.
2. Ослабьте и снимите приводной ремень. Ослабьте натяжитель (часто это натяжной ролик, который отводится ключом), снимите ремень со шкива помпы.
3. Отсоедините патрубки. Ослабьте хомуты и аккуратно снимите с помпы все подводящие и отводящие резиновые патрубки. Будьте готовы к небольшому количеству оставшейся жидкости.
4. Открутите крепежные болты. Помпа крепится к блоку или к корпусу насоса несколькими болтами (обычно 3-4). Они могут быть разной длины – запомните или сфотографируйте, где какой стоял.
5. Снимите старую помпу. Аккуратно снимите корпус насоса. Если он прикипел, можно аккуратно поддеть его плоской отверткой. Не повредийте посадочную плоскость на двигателе!
6. Подготовка посадочной поверхности. Тщательно очистите место установки на двигателе и фланец новой помпы от остатков старой прокладки и грязи. Убедитесь, что каналы для циркуляции ОЖ чистые.
7. Установка новой помпы. Установите новую прокладку (часто идет в комплекте с помпой, уже нанесена герметиком). Некоторые механики дополнительно используют тонкий слой герметика для алюминия. Установите помпу на место и наживите все болты от руки.
8. Затяжка болтов. Затяните болты крест-накрест в несколько подходов с помощью динамометрического ключа. Момент затяжки обычно указан в руководстве (часто в диапазоне 20-30 Н·м). Критически важно не перетянуть болты, так как можно сорвать резьбу в алюминиевом блоке или деформировать корпус помпы.
9. Подключение патрубков и ремня. Наденьте и затяните патрубки. Установите новый приводной ремень, отрегулировав его натяжение согласно спецификации.
10. Заправка системы. Залейте новую охлаждающую жидкость через расширительный бачок. Для предотвращения образования воздушных пробок выполните процедуру удаления воздуха: при открытой крышке бачка прогрейте двигатель на холостом ходу, нажимая на патрубки для вытеснения пузырей. Долейте ОЖ до нужного уровня.
11. Проверка. Заведите двигатель, дайте ему прогреться. Внимательно осмотрите место установки новой помпы на предмет течей. Проверьте натяжение ремня и работу системы охлаждения (прогрев до рабочей температуры, включение вентилятора).

Подробнее о работе с системой охлаждения можно прочитать в руководстве по снятию и установке насоса охлаждающей жидкости.

Итог: не ждите перегрева

Течь из дренажного отверстия или подозрительный шум из-под ремня – это не просто повод для беспокойства, а четкий сигнал к действию для владельца двигателя камминз 3.8. Замена водяного насоса – это плановая процедура обслуживания с большим запасом по времени до катастрофы. Не дожидайтесь, когда помпа заклинит на трассе и вызовет перегрев. Своевременная диагностика и замена с использованием качественных запчастей и правильной технологии – залог того, что система охлаждения вашего двигателя будет исправно выполнять свою работу в любых условиях.
