Камминз 3.8 ТНВД разборка и сборка руководство

Процесс разборки и сборки топливного насоса высокого давления (ТНВД) двигателя Камминз 3.8 требует внимательности и точности. Правильное выполнение этих процедур гарантирует надежную работу системы подачи топлива и продлевает срок службы двигателя. В данной инструкции подробно описаны шаги, необходимые для успешной разборки и сборки ТНВД.

Разборка ТНВД Камминз 3.8

Подготовка инструментов и оборудования. Для начала убедитесь, что у вас есть все необходимые инструменты, включая приспособление для замены шестерни топливного насоса (4919109) и монтировку шириной 1/2 дюйма.

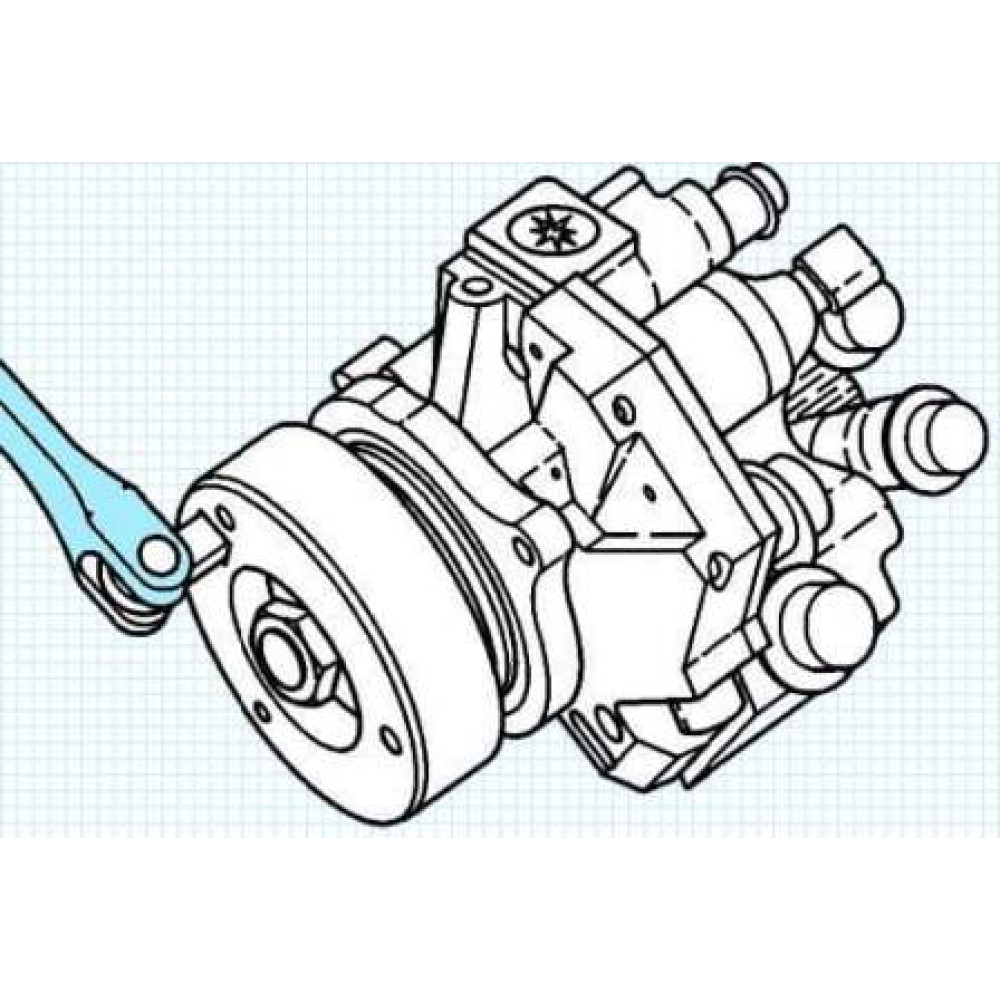

Фиксация шестерни привода. С помощью монтировки удерживайте шестерню привода ТНВД на месте. Это предотвратит ее вращение во время ослабления крепежных элементов.

Ослабление гайки крепления. Аккуратно ослабьте затяжку гайки, которая крепит шестерню привода топливного насоса, поворачивая ее против часовой стрелки. Важно не снимать гайку с вала, чтобы избежать повреждений.

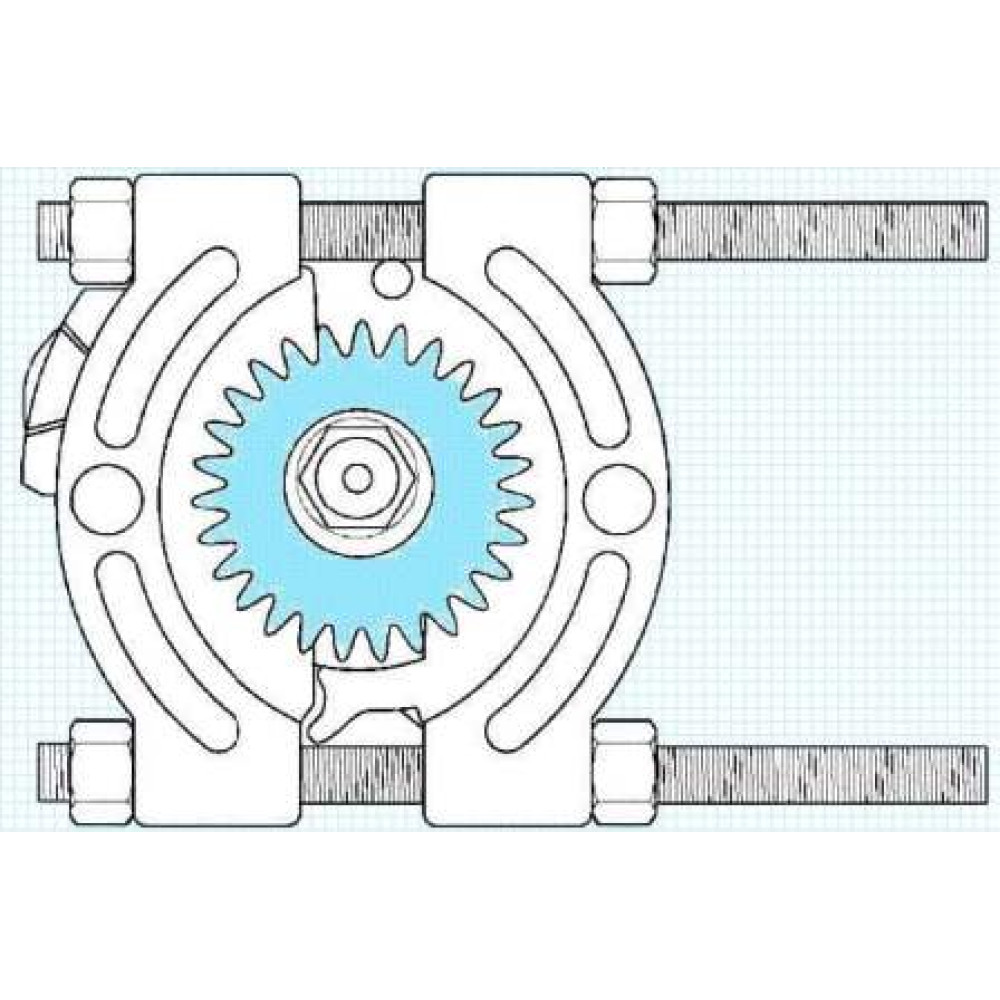

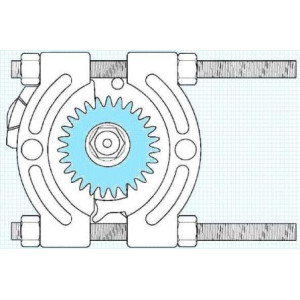

Установка приспособления для снятия подшипников. Установите приспособление для снятия подшипников Snap-On (CJ951) между фланцем крепления топливного насоса и шестерней привода. Убедитесь, что приспособление надежно закреплено.

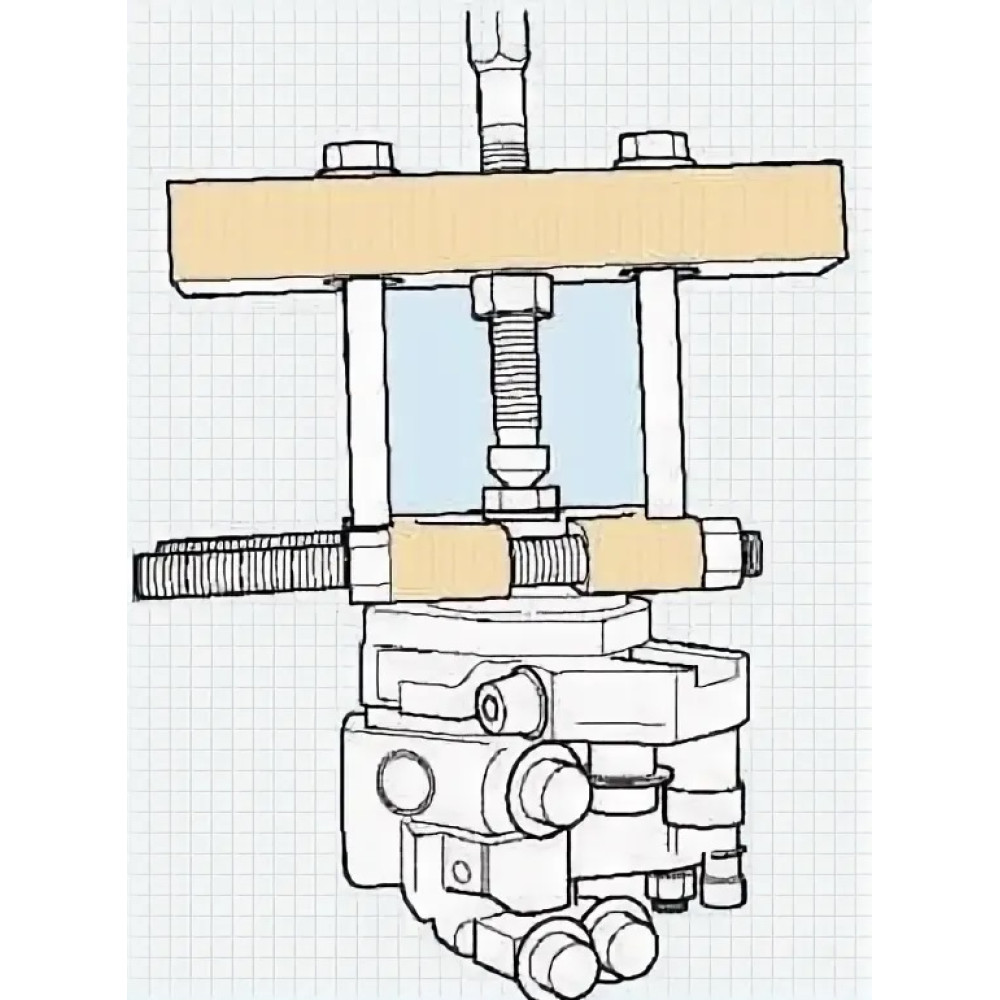

Отделение шестерни от вала. На приспособление для снятия подшипников установите съемник Snap-On (CG150). Вращая винт съемника, аккуратно отделите шестерню от вала привода топливного насоса. После этого снимите гайку крепления шестерни, стопорную шайбу и саму шестерню.

Сборка ТНВД Камминз 3.8

Подготовка к сборке. Перед началом сборки важно тщательно очистить и просушить носок приводного вала и посадочную поверхность ведущей шестерни. Используйте безворсовую ткань, смоченную в растворителе, для протирания валов и шестерни. После этого старайтесь не прикасаться к посадочным поверхностям, чтобы избежать загрязнений.

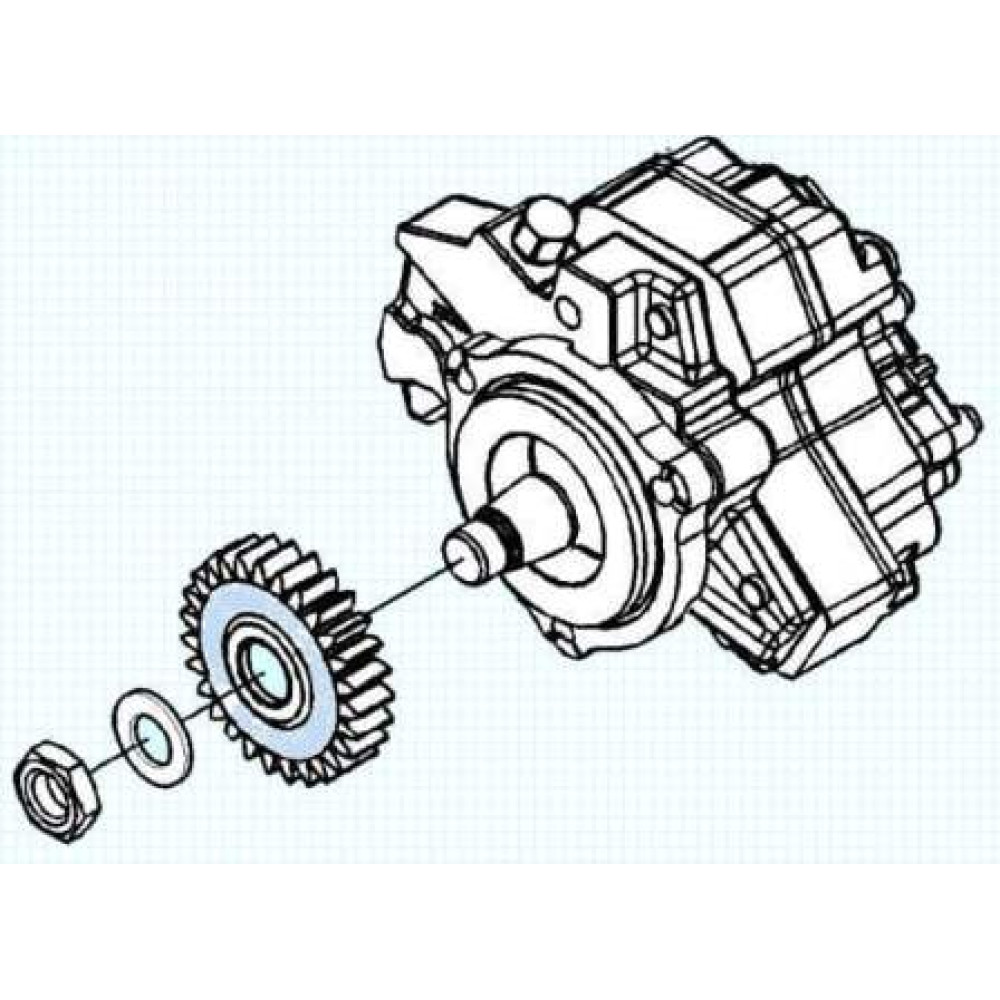

Установка ведущей шестерни. Установите ведущую шестерню на приводной вал. После этого установите стопорную шайбу и вручную закрутите гайку крепления шестерни. Это обеспечит предварительное закрепление элемента.

Затяжка гайки крепления. Убедившись, что шестерня надежно зафиксирована, удерживайте ее с помощью съемника от проворота и затяните гайку крепления. Рекомендуемый момент затяжки составляет 105 Нм. Это обеспечит надежное соединение и предотвратит возможные проблемы в будущем.

Правильная разборка и сборка ТНВД двигателя Камминз 3.8 — это ключевой процесс, который требует внимательности и точности. Соблюдение всех шагов и рекомендаций поможет вам избежать ошибок и обеспечить надежную работу топливной системы. Смотрите полное руководство по ремонту камминз 3.8. Регулярное техническое обслуживание и проверки помогут предотвратить серьезные неисправности и продлить срок службы вашего двигателя.
