Проверка топливной системы Cummins 3.8 без стенда: диагностика по давлению в рампе и кодам ошибок

Стенд — не панацея: как понять логику работы системы по ее реакциям

Когда двигатель Cummins ISF 3.8 начинает терять мощность, троить или показывать ошибки, первая мысль — везти форсунки или ТНВД на стенд. Это правильный, но часто преждевременный и дорогой шаг. Современная система Common Rail — это замкнутый контур с электронным управлением, который сам постоянно проводит диагностику и сообщает о проблемах через давление и коды ошибок.

Грамотный анализ этих данных позволяет локализовать проблему в 80% случаев без дорогостоящего демонтажа. Вы сможете понять, виноват ли датчик, топливный насос, регулятор давления или форсунки, и уже целенаправленно заниматься дальнейшей проверкой.

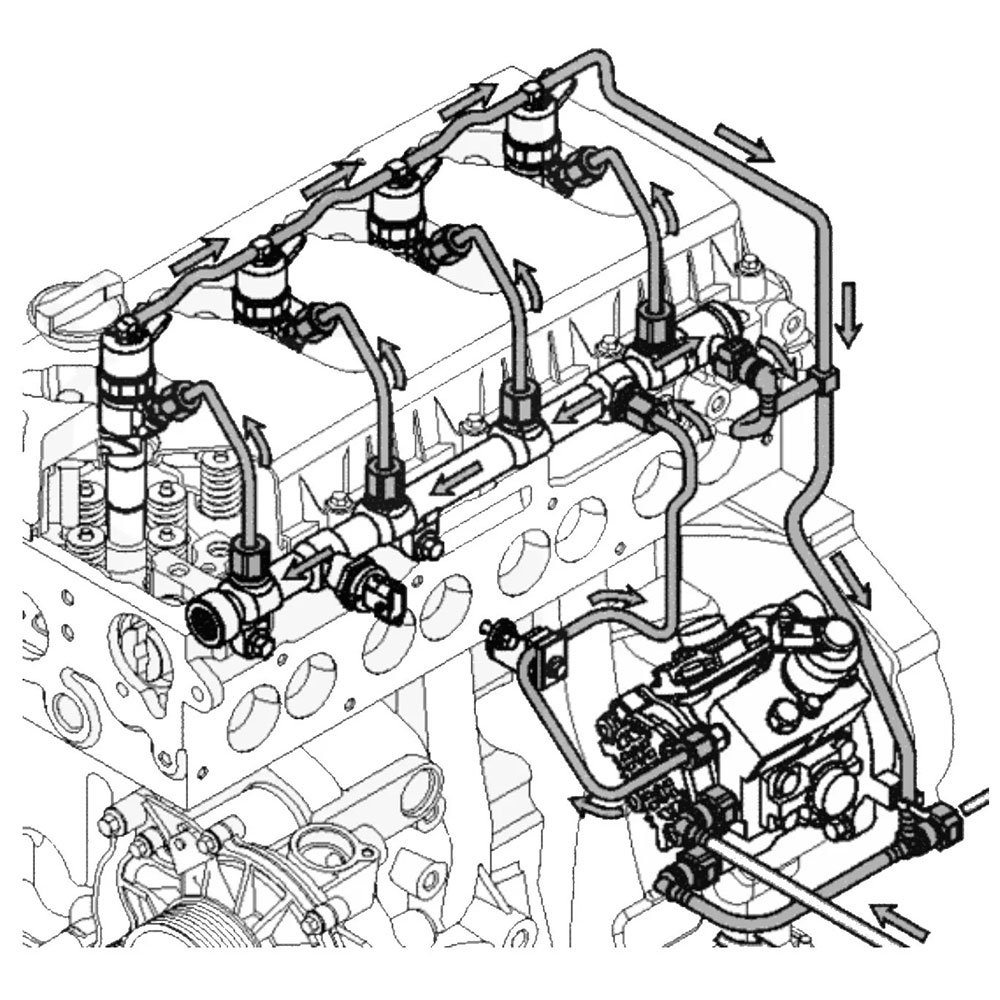

Ключевой показатель: давление в рампе Common Rail и его анализ

Датчик давления в рампе (Common Rail Pressure Sensor) — главный информатор ЭБУ. Его показания, которые вы видите в диагностической программе, это золотая жила информации.

Нормальные значения давления в разных режимах

Важнее абсолютных цифр — поведение давления

• Скорость набора. После запуска давление должно быстро выйти на норму холостого хода (за несколько секунд). Медленный набор указывает на слабый топливоподкачивающий насос, забитые фильтры или подсос воздуха.
• Стабильность на холостых. Давление не должно «прыгать» более чем на ±20-30 бар. Колебания в 50-100 бар и более — признак негерметичности (форсунка, регулятор, клапан ТНВД).
• Удержание под нагрузкой. При резком нажатии на газ давление должно быстро расти и стабильно держаться на высоком уровне. Провалы, «пила» или невозможность выйти на высокое давление (более 1200 бар) — сигнал о проблеме с производительностью ТНВД или утечках.
• Спад после остановки. После выключения зажигания давление не должно падать моментально до нуля. Быстрый спад (менее чем за 5-10 секунд до 0) говорит о том, что система не держит давление — виновата негерметичная форсунка или обратный клапан в ТНВД.

Расшифровка кодов ошибок: P0087, P0088, P0193 и другие

Ошибки по топливной системе никогда не появляются просто так. Их нужно читать в связке с графиком давления.

Основные коды и их вероятные причины

• P0087 – «Давление в топливной рампе слишком низкое». Самая частая ошибка. ЭБУ дает команду на повышение давления, но фактические показания датчика остаются низкими.
  • При стабильно низком давлении во всех режимах: забиты топливные фильтры, неисправен топливоподкачивающий насос (в баке), подсос воздуха в магистралях до ТНВД.
  • При провалах давления под нагрузкой: износ плунжерной пары ТНВД, механическое повреждение насоса.
  • При нормальном давлении на сканере: возможна неисправность самого датчика давления в рампе или его проводки.
• P0088 – «Давление в топливной рампе слишком высокое». Встречается реже. ЭБУ пытается сбросить давление, но не получается.
  • Неисправность регулятора давления на рампе или в ТНВД (заклинил в закрытом положении).
  • Механическое засорение в обратной магистрали.
  • Снова неверные показания датчика давления.
• P0193 – «Высоковольтная цепь датчика давления в топливной рампе». Проблема в электрической части датчика: обрыв, короткое замыкание, плохой контакт в разъеме.
• P0093 – «Обнаружена утечка топлива в системе». Обобщенная ошибка, которую ЭБУ выставляет при обнаружении быстрого падения давления после остановки двигателя. Прямое указание на поиск негерметичной форсунки или клапана.

Запомните правило: ошибка указывает на симптом (низкое/высокое давление), а не на причину. Ваша задача — найти, почему система не может выдать или сбросить нужное давление.

Практический алгоритм диагностики по давлению и ошибкам

Вот пошаговый план действий, который приведет вас к пониманию проблемы.

Шаг 1: Подготовка и компьютерная диагностика

1. Подключите диагностический сканер, способный считывать параметры в реальном времени (live data).
2. Считайте и запишите все коды ошибок (постоянные и исторические).
3. Заведите двигатель и прогрейте до рабочей температуры.
4. Перейдите к показаниям датчика давления в рампе (обычно параметр называется «Rail Pressure» или «FRP»).
5. Зафиксируйте давление на холостом ходу.

Шаг 2: Проверка поведения давления в динамике

1. Резкое нажатие на газ до 3000 об/мин. Наблюдайте, как быстро давление растет и до какого максимума доходит. Оно должно быть не менее 1200-1400 бар.
2. Удержание высоких оборотов (2500-3000 об/мин) в течение 10-15 секунд. Давление должно стабильно держаться, без значительных провалов.
3. Выключение зажигания. Следите за графиком: давление должно падать плавно в течение десятков секунд.

Шаг 3: Верификация данных механической проверкой

Это самый важный этап, исключающий ошибку датчика. Вам нужен механический манометр на 6-10 бар.

1. Найдите штуцер для проверки давления нагнетания топливоподкачивающего насоса (обычно на топливном фильтре или магистрали перед ТНВД).
2. Подключите манометр.
3. Включите зажигание (насос прокачает систему) или заведите двигатель на холостых.
4. Нормальное давление должно быть в районе 4-6 бар. Если оно ниже 3 бар — причина P0087, скорее всего, в слабом подкачивающем насосе или забитом фильтре.

Вывод из этого шага: Если механическое давление низкое, то ТНВД физически не может создать нужное высокое давление в рампе, и винить нужно контур низкого давления. Если механическое давление в норме, а в рампе по сканеру оно низкое — проблема в самом ТНВД, регуляторе или утечках в контуре высокого давления (форсунки).

Что понадобится для проверки: минимальный набор инструментов

• Диагностический сканер с поддержкой протокола J1939/Cummins и возможностью смотреть live data. Подойдет даже мультимарочный сканер среднего класса (например, Autel, Launch) или адаптер с программой на ноутбуке.
• Механический манометр (0-10 бар) с переходником для подключения к штуцеру топливной системы. Это критически важный инструмент для проверки контура низкого давления.
• Набор ключей и отверток для доступа к штуцерам и разъемам.
• Фонарь для визуального осмотра магистралей на предмет подтеков.

Заключение: вы стали диагностом своей топливной системы

Если вы внимательно дочитали до этого места, то теперь обладаете структурированным знанием, которого нет у 90% владельцев. Вы больше не будете в панике менять датчики или грешить на форсунки при каждой ошибке P0087.

Вы научились главному: отличать электрическую проблему (ошибка датчика) от механической (реальное низкое давление) и делить механические проблемы на два контура — низкого и высокого давления. Этот методологический подход, основанный на анализе данных и простой механической проверке, сэкономит вам тысячи рублей на ненужных заменах и «методе научного тыка». Теперь вы можете подходить к диагностике осознанно, а при необходимости — грамотно ставить задачу специалисту, что само по себе бесценно.

Материалы по теме для углубленного изучения

Чтобы закрепить успех и научиться проводить более узкие проверки, изучите следующие руководства:

• Проверка форсунок Common Rail Cummins 3.8 своими руками — это логичный следующий шаг, если вы локализовали проблему в контуре высокого давления и подозреваете форсунки.
• Как проверить топливоподкачивающий насос Камминз 3.8: давление, расход, замена — чтобы детально изучить диагностику того самого контура низкого давления, от которого зависит жизнь ТНВД.
• Датчик давления в рампе Cummins ISF 3.8: проверка сопротивления, замена, симптомы — потому что после анализа данных нужно уметь проверить и при необходимости заменить этот ключевой датчик.

Овладев этими материалами, вы сможете провести полную диагностику топливной системы от А до Я, опираясь не на догадки, а на факты и измерения.
