Почему не работает ручной подкачивающий насос на двигателе Cummins ISF 3.8 в Газели Валдай

Ручной подкачивающий насос на дизельном двигателе — это не просто довесок для галочки, а важнейший узел для обслуживания и аварийного запуска. Когда на Валдае с мотором Камминз 3.8 он перестает качать топливо, это первый тревожный звонок о проблемах в системе питания, которые могут привести к воздушным пробкам, трудному пуску и выходу из строя дорогостоящих компонентов вроде ТНВД (руководство как снять ТНВД).

Для чего нужен ручной насос и как понять, что он не работает

Этот насос низкого давления (иногда его называют праймером) выполняет несколько ключевых функций в топливной системе Камминз 3.8:

• Прокачка системы после замены фильтра: Для удаления воздуха и заполнения магистрали топливом.
• Помощь при запуске: Если двигатель долго стоял, и топливо стекло обратно в бак.
• Диагностика подсоса воздуха: По тому, как насос качает (туго, легко, с провалами), можно сделать первые выводы.

Признак неисправности очевиден: вы нажимаете на кнопку насоса, а он идет «вхолостую» — нет характерного сопротивления, не слышно шипения выходящего воздуха, топливо не поступает в прозрачный патрубок или фильтр. Иногда ручка просто проваливается или, наоборот, заклинивает.

Основные причины неисправности ручной подкачки

Поломка редко происходит сама по себе. Обычно это симптом более глубокой проблемы.

1. Проблемы с самим насосом (ТННД)

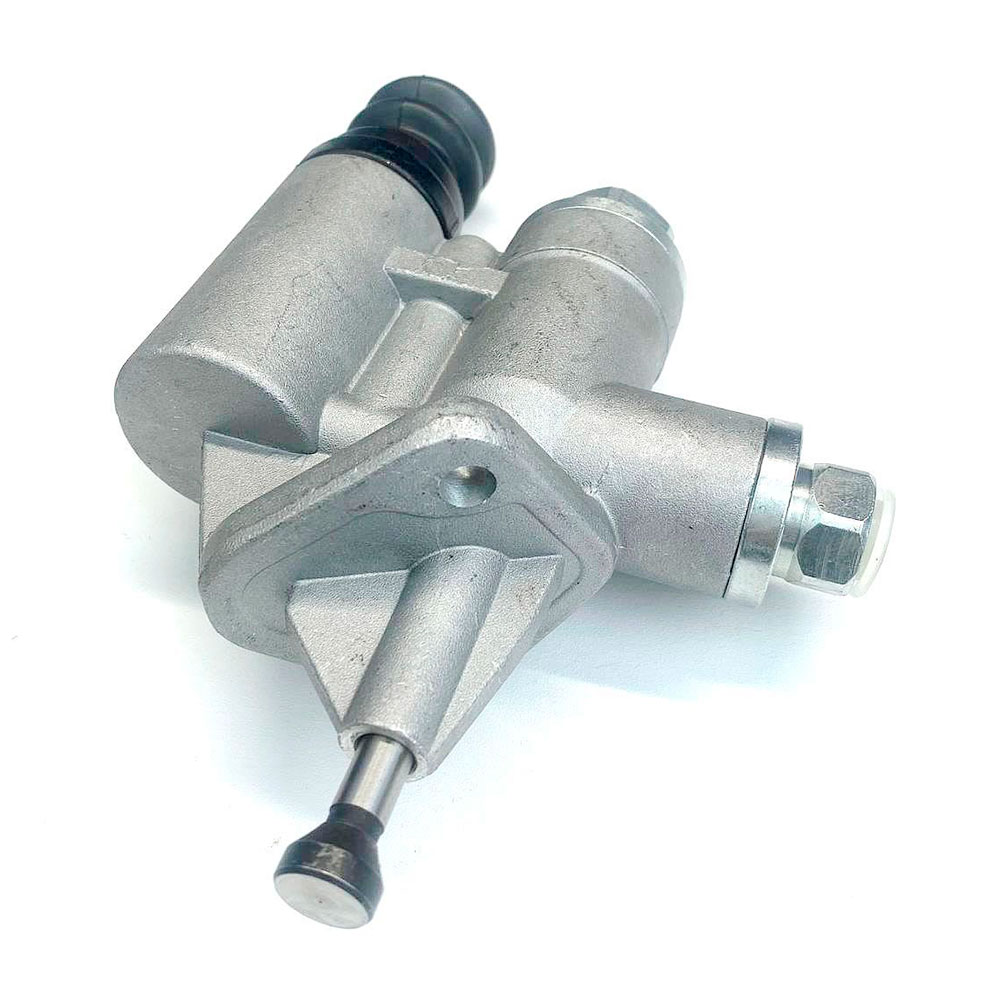

Ручной насос часто конструктивно объединен с топливным насосом низкого давления (ТННД). Его внутренние компоненты изнашиваются:

• Износ или разрыв резиновой мембраны (диафрагмы).
• Заклинивание штока или поршенька из-за загрязнений или коррозии.
• Износ или поломка возвратной пружины.
• Негерметичность впускного или выпускного клапана внутри насоса.

Подробнее о признаках неисправности ТННД мы писали отдельно.

2. Сильный подсос воздуха до насоса

Это самая распространенная сопутствующая причина. Если в магистрали от бака до подкачивающего насоса есть негерметичность, насос будет качать не топливо, а воздух. Создать нужное давление он не сможет, и вам будет казаться, что он «не работает». Частые места подсоса:

• Трещины в топливных шлангах.
• Неплотно закрученные или старые уплотнительные шайбы на соединениях.
• Изношенные уплотнения на топливопроводах.

3. Засорение предварительного фильтра (сетки в баке)

Если сетка-фильтр в заборнике топливного бака или на входе в модуль забита парафином (зимой) или грязью, насосу будет неоткуда закачивать топливо. Он будет работать с огромным сопротивлением или просто не создаст разрежение.

4. Воздушная пробка в корпусе насоса

Иногда воздух застревает именно в полости самого праймера, особенно после небрежной замены фильтров. Насос в таком случае просто «прогоняет» воздух по кругу, не вытягивая топливо из бака.

Пошаговая диагностика и поиск причины

Прежде чем бежать за новым насосом, стоит провести простую проверку.

Шаг 1. Проверка на подсос воздуха. Отсоедините топливный шланг после насоса (со стороны фильтра тонкой очистки). Подставьте чистую емкость. Качайте ручным насосом. Если после нескольких качков пошло топливо ровной струей без пузырей — сам насос исправен. Если топливо не идет или идет с пузырями — проблема в нем или в подаче ДО него.

Шаг 2. Проверка подачи ДО насоса. Отсоедините шланг, идущий от бака ко входу в насос. Осторожно попробуйте отсосать топливо ртом (или с помощью груши) через этот шланг. Если топливо идет свободно — магистраль от бака чистая. Если нет — засор в баке или шланге.

Шаг 3. Проверка обратного клапана (если есть). В некоторых конструкциях на линии обратки стоит клапан. Если он заклинил в открытом положении, насос не сможет создать давление, так как топливо будет уходить обратно в бак.

Если на этих этапах вы обнаружили признаки износа насоса, потребуется его детальная проверка или замена.

Что делать и как ремонтировать

Решение зависит от найденной причины:

• Подсос воздуха: Заменить потрескавшиеся шланги, подтянуть хомуты, заменить уплотнительные кольца. После этого обязательно выполнить полную прокачку топливной системы.
• Засор в баке: Прочистить или заменить сетку заборника топлива. Возможно, потребуется промывка бака.
• Неисправный насос (ТННД): В большинстве случаев узел меняется в сборе. Ремонтные комплекты (диафрагмы) встречаются редко, и их установка требует аккуратности. При замене не забудьте про новое уплотнение.
• Воздушная пробка: Открутите на несколько оборотов пробку для стравливания воздуха на корпусе топливного фильтра (или на самом насосе, если есть). Качайте ручным насосом, пока из отверстия не пойдет топливо без пузырей, и закрутите пробку.

Важный момент: после устранения проблемы и перед запуском двигателя убедитесь, что система полностью обезвоздушена. Иначе можно получить симптомы трудного запуска или неустойчивой работы.

Вывод: не игнорируйте первую ступень топливоподачи

Вы правильно делаете, что обратили внимание на неработающую ручную подкачку. Эта мелкая, на первый взгляд, неполадка — отличный индикатор здоровья всей топливной аппаратуры вашего двигателя Камминз 3.8. Своевременная диагностика и ремонт на этом этапе спасают от куда более серьезных трат на ремонт форсунок Common Rail и топливного насоса высокого давления. Теперь вы знаете, с чего начинать поиск, и сможете избежать распространенных ошибок.
