Как самостоятельно почистить интеркулер на двигателе Камминз 3.8

Интеркулер, или охладитель наддувочного воздуха, — ключевой элемент системы турбонаддува на двигателе Cummins ISF 3.8. Его задача — снижать температуру сжатого турбиной воздуха перед подачей в цилиндры. Холодный воздух плотнее, что позволяет сжечь больше топлива и получить прибавку в мощности и экономичности. Однако со временем соты радиатора интеркулера забиваются пылью, грязью, пухом и масляными отложениями.

Забитый интеркулер перестает выполнять свою функцию. Воздух не охлаждается, а его проход через засоренные соты встречает серьезное сопротивление. Это напрямую ведет к потере мощности, перегреву двигателя, повышенному расходу топлива и дизельного масла, а также создает избыточную нагрузку на саму турбину. Регулярная чистка — это не косметическая процедура, а важное техническое обслуживание, которое под силу выполнить своими руками.

Зачем чистить интеркулер и какие проблемы вызывает грязь

Владельцы часто недооценивают влияние состояния интеркулера на работу мотора. Давайте разберемся, к чему приводит его загрязнение.

• Потеря мощности и приемистости. Грязные соты создают сопротивление потоку воздуха. Турбина тратит часть своей энергии не на создание давления, а на преодоление этого сопротивления. В итоге в цилиндры попадает меньше воздуха, и двигатель не выдает положенной мощности. Симптомы похожи на те, что бывают при проблемах с турбокомпрессором.
• Перегрев двигателя. Основная функция интеркулера — охлаждение. Если грязь мешает теплообмену, горячий воздух попадает в цилиндры, повышая общую тепловую нагрузку и риск детонации и перегрева.
• Увеличение расхода топлива. Электронный блок управления (ЭБУ) стремится поддерживать оптимальный состав смеси. При недостатке воздуха он уменьшает количество впрыскиваемого топлива, но для сохранения заданной мощности вам придется сильнее давить на газ, что в итоге ведет к перерасходу.
• Попадание масла в интеркулер. Если в турбине есть небольшой износ сальников, масляный туман может попадать в патрубки и оседать на стенках интеркулера. Этот масляный налет смешивается с пылью, образуя плотную, липкую пробку, которую сложно удалить простой продувкой.

Периодическая диагностика системы наддува всегда должна включать и визуальный осмотр состояния интеркулера.

Подготовка и что нужно для чистки

Перед началом работ подготовьте все необходимое. Процедура не требует сложного оборудования.

• Инструмент: набор рожковых или накидных ключей, отвертки (чтобы ослабить хомуты), плоскогубцы.
• Материалы для чистки:
  • Для наружной промывки: аппарат высокого давления (минимойка), обычная мойка самообслуживания или мощная струя из шланга. Можно использовать бытовой очиститель для двигателя или универсальный обезжириватель.
  • Для внутренней промывки: очищенный бензин (калоша), уайт-спирит, дизельное топливо или специальный очиститель карбюраторов/интеркулеров. Категорически избегайте агрессивных растворителей вроде ацетона, которые могут повредить алюминиевые или пластиковые детали.
  • Емкость для промывочной жидкости, кисть с мягкой щетиной, большое количество чистой воды.
• Расходники: Новые хомуты для патрубков (старые после снятия часто приходят в негодность). Желательно иметь под рукой и новую уплотнительную прокладку для фланцевых соединений, если таковые есть.

Из соображений безопасности проводите работы в хорошо проветриваемом помещении или на улице, вдали от открытого огня, используйте перчатки и защитные очки.

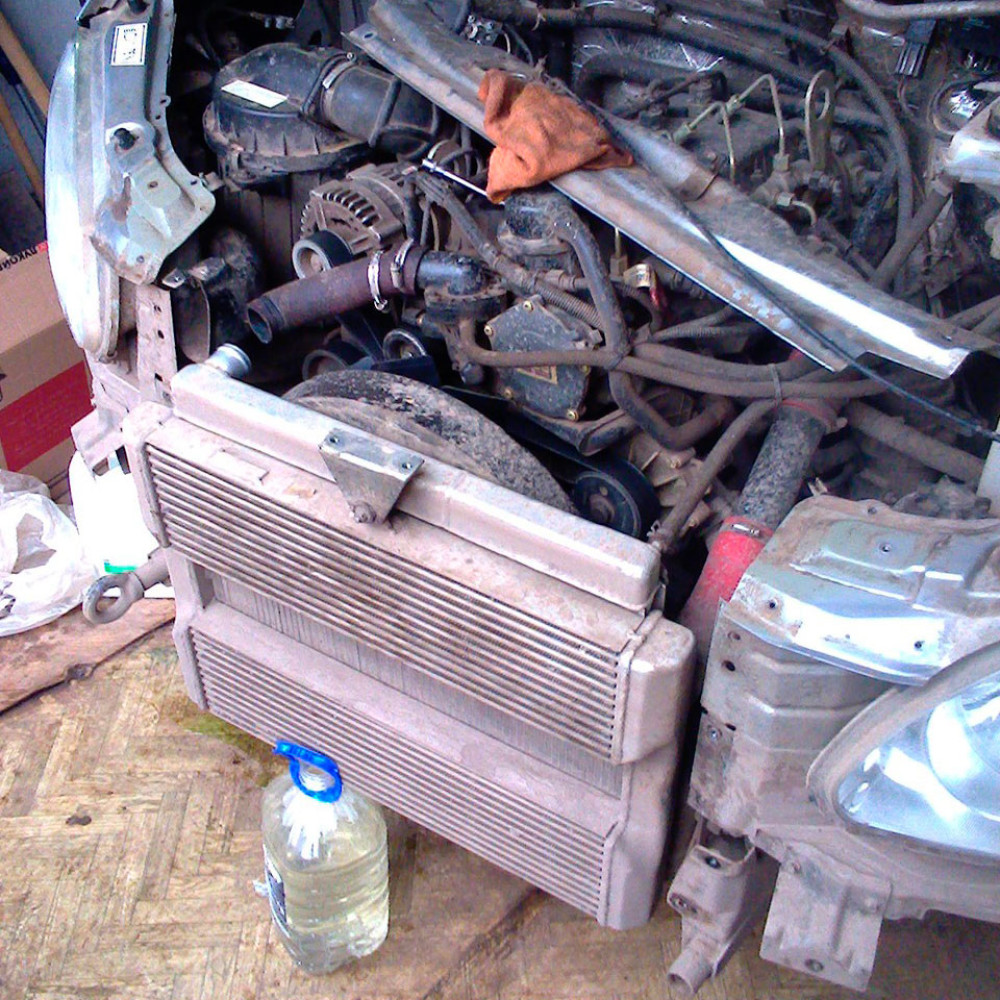

Как правильно снять интеркулер с двигателя

Чтобы качественно промыть узел, его лучше демонтировать. Конструктивно на Cummins ISF 3.8 интеркулер обычно расположен спереди, за основным радиатором.

1. Дайте двигателю полностью остыть. Работать с горячими патрубками и деталями опасно.
2. Обесточьте бортовую сеть, сняв минусовую клемму с аккумулятора.
3. Ослабьте и снимите патрубки. На интеркулере их два: входной (от турбины) и выходной (к впускному коллектору). Ослабьте хомуты, аккуратно проверните и стяните патрубки. Будьте готовы, что из них может вытечь немного масляного конденсата.
4. Отсоедините крепления. Интеркулер обычно крепится к раме или кузову несколькими болтами или скобами. Аккуратно открутите их. Иногда для доступа может потребоваться снять или отодвинуть основной радиатор.
5. Аккуратно извлеките узел. Выньте интеркулер, стараясь не погнуть и не повредить мягкие соты. Положите его на ровную поверхность для чистки.

Совет: перед снятием сфотографируйте или пометьте маркером положение патрубков и их ориентацию, чтобы не перепутать при сборке.

Пошаговый процесс чистки внутри и снаружи

Теперь приступаем к основной части. Лучше делать это в следующем порядке.

1. Наружная чистка сот

Цель — удалить застрявшие между ребрами пух, насекомых, дорожную грязь и пыль.

1. Промойте интеркулер струей воды под давлением с обратной стороны (со стороны, куда дует вентилятор при движении). Направляйте струю под углом, чтобы не погнуть тонкие пластины. Старайтесь выбить всю грязь.
2. Если загрязнения сильные, нанесите на ребра автомобильный шампунь или обезжириватель, дайте немного откиснуть (5-10 минут), затем смойте.
3. Визуально проверьте, не осталось ли механических засоров. Мягкой кисточкой можно аккуратно прочистить особо грязные участки.

2. Внутренняя промывка от масла

Это самый важный этап, если внутри есть масляные отложения.

1. Заглушите одно из отверстий интеркулера (можно пластиковой заглушкой, пакетом и скотчем).
2. Залейте внутрь промывочную жидкость (например, 1-2 литра очищенного бензина) примерно на четверть объема.
3. Плотно закройте второе отверстие и начинайте активно взбалтывать и переворачивать интеркулер в разных направлениях в течение нескольких минут. Жидкость будет смывать масляную пленку со стенок.
4. Слейте грязную жидкость в подготовленную емкость. Повторяйте процесс, пока сливаемая жидкость не станет относительно чистой.
5. После использования горючих жидкостей необходима финишная промывка! Залейте внутрь теплую мыльную воду или автошампунь, взболтайте и тщательно промойте несколько раз чистой водой, чтобы удалить все остатки растворителя.

3. Тщательная просушка

Это критически важный этап. Оставшаяся внутри вода, попав в двигатель, может вызвать гидроудар.

• Стряхните основную воду.
• Оставьте интеркулер в сухом теплом месте отверстиями вниз на несколько часов, а лучше на сутки.
• Для ускорения можно аккуратно продуть его сжатым воздухом из компрессора с низким давлением (не более 2-3 бар), направив струю в одно из отверстий.

Установка и проверка после чистки

Сборка производится в обратном порядке, но с важными нюансами.

1. Проверьте состояние патрубков. Осмотрите резиновые или силиконовые шланги на предмет трещин, расслоений и потертостей. Лучше заменить изношенные патрубки и старые, проржавевшие хомуты на новые.
2. Установите интеркулер на место и закрепите его болтами.
3. Наденьте патрубки. Перед установкой можно слегка смазать внутреннюю поверхность патрубков силиконовой смазкой для облегчения монтажа и лучшего уплотнения.
4. Надежно затяните новые хомуты. Это ключевой момент для предотвращения утечек воздуха под давлением, которые приводят к свисту и потере наддува.
5. Подключите клемму АКБ.
6. Проверка на герметичность. Запустите двигатель и дайте ему поработать на разных оборотах. Внимательно прислушайтесь и осмотрите места соединений на предмет свиста или шипения. Можно еще раз нанести мыльный раствор на стыки.
7. Контрольная поездка. После чистки вы должны ощутить возвращение отзывчивости мотора и, возможно, некоторое снижение дымности выхлопа и расхода топлива.

Итог: простая чистка для заметного результата

Чистка интеркулера двигателя Cummins ISF 3.8 — это наглядный пример того, как несложное и недорогое обслуживание может вернуть агрегату былую прыть и экономичность. Вы не просто удаляете грязь, а восстанавливаете важнейший параметр — эффективное наполнение цилиндров холодным воздухом.

Отлично, что вы взялись за эту работу сами. Такой практический навык и понимание устройства системы наддува не только сэкономят деньги в будущем, но и позволят лучше чувствовать и понимать свой двигатель. Помните, что регулярный осмотр и чистка интеркулера — это часть грамотного ухода за дизельным двигателем Камминз 3.8 в целом.
