Как проверить топливный насос низкого давления (ТННД) на Cummins ISF 3.8

В тени своего «старшего брата» — топливного насоса высокого давления (ТНВД) — часто остается скромный, но критически важный узел: топливный насос низкого давления (ТННД). На двигателе Cummins ISF 3.8 он отвечает за бесперебойную подачу топлива из бака к ТНВД, создавая необходимое подпора для его корректной работы. Его неисправность может маскироваться под проблемы с ТНВД, форсунками (проверка форсунок своими руками) или засорением фильтров, приводя к дорогостоящим и ненужным заменам.

Эта статья поможет вам стать самому себе диагностом. Мы подробно разберем, какую функцию выполняет ТННД на Камминз 3.8, по каким симптомам можно заподозрить его неполадки, и, главное, как его проверить доступными методами — от простого наблюдения до замеров давления. Вы научитесь отличать проблемы с подачей топлива от неисправностей в высоконапорной части системы.

Для чего нужен ТННД в системе Common Rail

Система впрыска Common Rail предъявляет высокие требования к качеству и количеству подаваемого топлива. ТНВД (насос высокого давления Bosch CP1) не всасывает топливо из бака сам, а работает как нагнетатель. Ему необходимо, чтобы топливо подавалось к его входному штуцеру уже под определенным давлением (обычно 4-7 бар), без пузырьков воздуха и с достаточным объемным расходом.

Именно эту задачу и решает ТННД. На двигателях Cummins ISF 3.8 чаще всего встречаются два типа подкачивающих насосов:

• Электрический топливный насос (ЭТН), расположенный в топливном баке или врезанный в магистраль. Он включается при повороте ключа зажигания и работает постоянно.

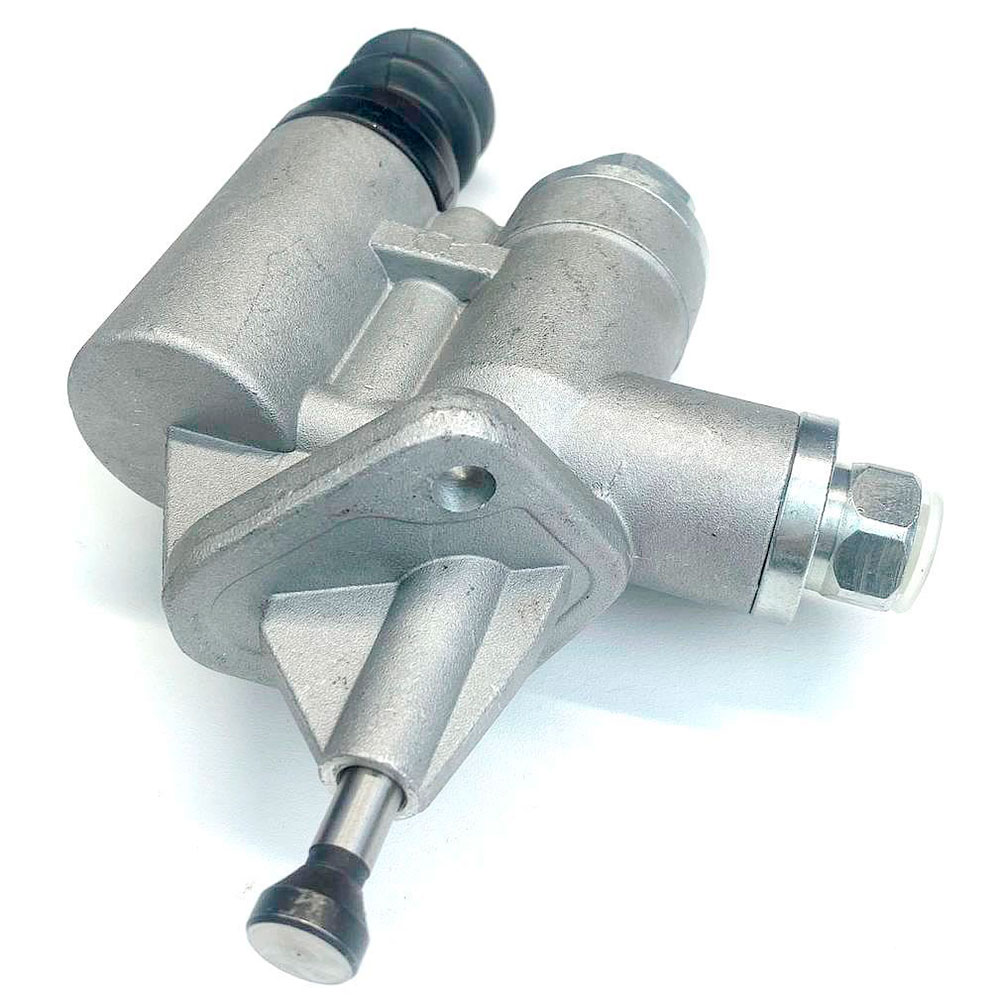

• Механический насос низкого давления, часто совмещенный с ТНВД (приводится от него же) или установленный отдельно. В паре с ним, как правило, работает ручная подкачивающая груша для прокачки системы.

Недостаточная производительность ТННД приводит к явлению, называемому «голодание ТНВД». Насос высокого давления не получает нужного количества топлива, не может создать требуемое давление в рампе, и ЭБУ уходит в аварийный режим, ограничивая мощность.

Симптомы неисправного или слабого подкачивающего насоса

Признаки износа ТННД часто развиваются постепенно и усиливаются с ростом нагрузки на двигатель, когда потребность в топливе максимальна.

Потеря мощности и «провалы» при нагрузке

Самый характерный симптом. Автомобиль хорошо трогается, нормально едет на средних оборотах, но при попытке резко ускориться, обогнать или на подъеме возникает ощущение, что «двигатель задыхается». Мощности нет, машина не разгоняется. Это происходит потому, что ТННД не успевает подавать необходимое количество топлива, и ТНВД «захватывает» воздух или работает на пределе.

Проблемы с запуском на горячую

Двигатель заводится с пол-оборота на холодную, но после поездки и короткой стоянки (10-30 минут) требует долгой работы стартера. Связано это с тем, что горячее топливо легче испаряется, а изношенный насос не может быстро восстановить нужное давление в подводящей магистрали, в системе образуются паровые пробки.

Неустойчивая работа на холостых оборотах и самопроизвольная остановка

Обороты могут плавать, двигатель периодически «вздрагивает». В тяжелых случаях мотор может заглохнуть на светофоре или при переключении передач. Это указывает на то, что подача топлива прерывистая, насос «захлебывается».

Повышенный шум из области топливного бака или насоса

Для электрических ТННД характерно изменение звука работы — появление сильного гудения, воя или треска. Это может говорить об износе щеток, якоря или о том, что насос работает «всухую» или под повышенной нагрузкой из-за забитого фильтра.

Предварительная диагностика — что можно сделать быстро

Перед тем как браться за манометр, выполните несколько простых проверок, которые могут указать на проблему в контуре низкого давления.

1. Проверка работы электрического ТННД на слух

Поверните ключ зажигания в положение «ON» (не запуская стартер). Из области заднего сиденья (бак) или подкапотного пространства должен послышаться отчетливый звук работающего электромотора насоса — гудение продолжительностью 2-3 секунды. Если звука нет — проверьте предохранитель и реле ТННД. Если насос работает, но звук очень слабый, прерывистый или с посторонними шумами — он, скорее всего, неисправен.

2. Проверка ручной подкачки (для систем с грушей)

Найдите в подкапотном пространстве резиновую грушу для ручной подкачки топлива. После длительной стоянки несколько раз нажмите на нее. В норме после 2-5 качков она должна стать упругой. Если груша остается «пустой» и мягкой даже после десятков качков, это указывает на:

• Подсос воздуха в системе ДО насоса.
• Полную неработоспособность механического ТННД (он не создает разрежения для всасывания топлива).

3. Проверка топливного фильтра

Сильно загрязненный топливный фильтр создает огромное сопротивление, с которым не может справиться даже исправный ТННД. Симптомы будут идентичны. Перед серьезной диагностикой насоса всегда меняйте или убедитесь в чистоте фильтра, так же посмотрите материал про опасность неправильной замены топливного фильтра.

Как проверить производительность и давление ТННД

Это наиболее точный метод. Для него понадобится манометр, рассчитанный на давление 0-10 бар (атмосфер), и переходники для врезки в топливную магистраль.

Куда подключать манометр

Давление низкого давления замеряется на входе в ТНВД. Нужно найти топливопровод, идущий от фильтра тонкой очистки к насосу высокого давления. Отсоедините этот шланг и с помощью переходников подключите манометр в разрыв.

Нормативные значения давления

Для корректной работы ТНВД Bosch CP1 на входе должно быть давление:

• На холостом ходу (прогретый двигатель): 4.5 – 6.5 бар.
• Под нагрузкой (максимальный расход): давление должно оставаться стабильным, без резких провалов. Допустимо небольшое снижение на 0.5-1 бар.

Алгоритм проверки

1. Подключите манометр.
2. Запустите двигатель, дайте ему выйти на рабочие обороты холостого хода.
3. Зафиксируйте давление. Если оно ниже 4 бар — ТННД не справляется.
4. Повысьте обороты двигателя до 3000-3500 об/мин (на нейтрали). Давление должно оставаться в норме или незначительно снизиться.
5. Сымитируйте нагрузку. Резко нажмите педаль газа. Наблюдайте за стрелкой манометра. Если давление резко «проваливается» на 2-3 бара и более, а затем медленно восстанавливается — это явный признак недостаточной производительности насоса. Он не может мгновенно обеспечить возросший расход топлива.

Важно: Перед проверкой давления обязательно убедитесь в отсутствии подсоса воздуха в системе и чистоте фильтров, иначе показания будут ложными.

Причины выхода из строя ТННД

Понимание причин помогает предотвратить повторную поломку.

• Естественный износ. Электрические насосы имеют ресурс 150-250 тыс. км. Изнашиваются щетки, коллектор, подшипники.
• Работа «на сухую». Частые поездки с загорающей лампой «низкий уровень топлива». Насос охлаждается и смазывается самим топливом, его работа без него приводит к перегреву и заклиниванию.
• Загрязненное топливо и забитые фильтры. Насос вынужден работать с повышенной нагрузкой, пытаясь продавить топливо через загрязнения, что приводит к перегреву и износу.
• Постоянные попытки запуска при неисправной системе. Долгая работа стартером, когда ТНВД не создает давление, заставляет ТННД работать вхолостую под нагрузкой.

Итог: не забывайте про «младшего брата»

Теперь вы знаете, что диагностика топливной системы — это не только сканер и проверка ТНВД. Вы научились видеть связь между потерей мощности под нагрузкой и работой маленького, но важного насоса, который обеспечивает «сырьем» всю систему высокого давления. Вы освоили простые методы предварительной оценки и, что важнее, точную методику проверки давления, которая снимает все вопросы.

Такой системный подход, когда вы проверяете всю цепочку — от бака до форсунок — отличает грамотного владельца. Вы не потратите лишних денег, меняя ТНВД из-за слабого подкачивающего насоса или грязного фильтра. Продолжайте анализировать симптомы комплексно, и ваш Cummins ISF 3.8 будет долго радовать вас стабильной и мощной работой.
