Расположение датчика положения распределительного вала (ДПРВ) на двигателе Cummins ISF 3.8

Система управления современного дизельного двигателя камминз 3.8 работает по принципу точной синхронизации. Для этого электронный блок управления (ЭБУ) должен знать не только положение коленчатого вала, но и распределительного. Эту функцию выполняет датчик положения распределительного вала (ДПРВ, CMP sensor). Его отказ или неверные показания могут привести к серьезным проблемам с запуском и работой двигателя, поэтому знание его расположения – первый шаг к быстрой диагностике.

Зачем нужен датчик распредвала в системе Common Rail

В отличие от более простых систем, где можно обойтись только датчиком коленвала (ДПКВ), в точной системе впрыска Common Rail датчик распредвала выполняет критически важную функцию – фазовращающую синхронизацию.

Его основные задачи:

• Определение цикла работы двигателя (такта). ЭБУ по сигналам от ДПКВ знает положение поршней, но не знает, в каком такте (впуск, сжатие, рабочий ход, выпуск) находится каждый цилиндр. ДПРВ, считывая метку с распредвала, сообщает ЭБУ, какой именно цилиндр находится в положении для впрыска топлива. Это позволяет ЭБУ рассчитывать последовательный впрыск (фазированный впрыск) для каждого цилиндра в нужный момент, что повышает эффективность, снижает расход и шумность.
• Резервирование и контроль. В случае сомнений в показаниях ДПКВ ЭБУ может частично использовать данные с ДПРВ, и наоборот. При несовпадении их сигналов фиксируется ошибка.
• Участие в управлении системой изменения фаз газораспределения (VVT), если она предусмотрена конструкцией.

Таким образом, при неисправности ДПРВ двигатель часто может запуститься и работать, но в аварийном режиме с попарно-параллельным впрыском (одновременный впрыск в два цилиндра), что ведет к ухудшению характеристик.

Точное место установки на двигателе

Датчик положения распределительного вала всегда устанавливается в непосредственной близости от самого вала, чтобы считывать метки с его приводного элемента.

Конкретное расположение на Cummins ISF 3.8:

• Сторона двигателя: Датчик расположен на передней части двигателя, со стороны, где находится привод ГРМ (ременной или цепной, в зависимости от модификации).
• Узел крепления: Он установлен непосредственно на головке блока цилиндров (ГБЦ) или на крышке привода ГРМ.
• Ориентиры: Чтобы его найти, нужно:
  1. Найти шкив распределительного вала. Он находится в верхней части двигателя, рядом со шкивом коленвала, и связан с ним ремнем/цепью ГРМ.
  2. Осмотреть область вокруг этого шкива. На ГБЦ или крышке вы увидите пластиковый или металлический цилиндрический корпус датчика, закрепленный одним болтом и направленный торцом на торец шкива распредвала или на специальный задающий зубец на нем.

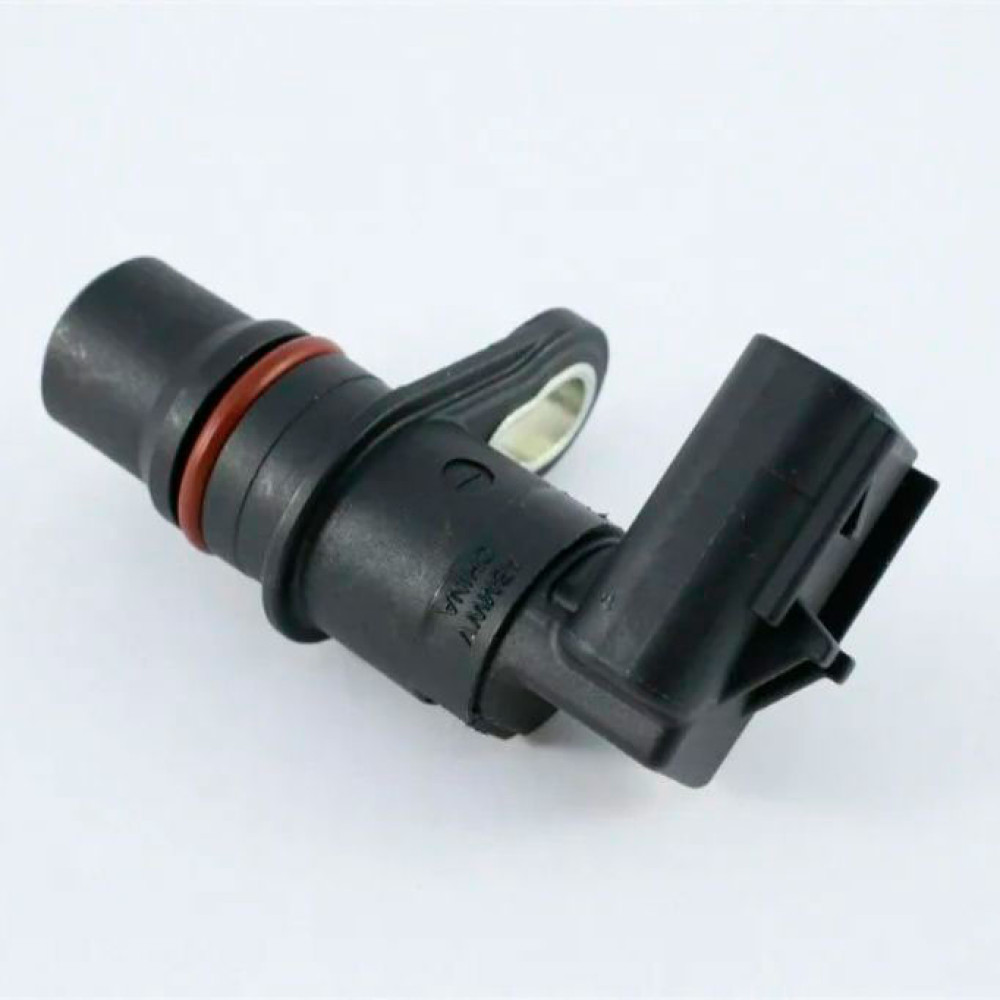

• Внешний вид: Датчик представляет собой цилиндрический корпус с электрическим разъемом (обычно с тремя контактами). Он может быть установлен вертикально или под углом.

На некоторых модификациях датчик может быть несколько смещен в сторону, но он всегда находится в зоне передней крышки ГРМ. Для визуализации процесса работы с этим узлом полезно изучить руководство по снятию распределительного механизма.

Как получить доступ к датчику для проверки

Доступ к ДПРВ на Cummins ISF 3.8 относительно прост, так как он находится на видном месте в передней части двигателя.

1. Откройте капот и зафиксируйте его.
2. Снимите декоративную пластиковую крышку с двигателя (если она присутствует), чтобы получить полный обзор передней части ГБЦ и крышки ГРМ.
3. Найдите шкив распредвала. Он будет вращаться при работе двигателя, поэтому будьте осторожны. Рядом с ним и будет искомый датчик.
4. Очистите область вокруг датчика от пыли и грязи, чтобы предотвратить попадание мусора в разъем или в посадочное отверстие при снятии.
5. Для проверки или замены достаточно отсоединить электрический разъем (нажав на фиксатор) и открутить один крепежный болт (обычно на 10 мм).

Дополнительного демонтажа навесного оборудования обычно не требуется.

Признаки неисправности датчика положения распредвала

Симптомы неисправности ДПРВ могут быть как явными, так и довольно размытыми, поскольку двигатель может продолжать работать в аварийном режиме.

1. Проблемы с запуском, особенно горячего двигателя. ЭБУ не может определить фазу для точного впрыска, и запуск занимает больше времени, требует нескольких попыток прокрутки стартера.
2. Неустойчивая работа на холостом ходу, вибрации, возможное троение.
3. Провалы при разгоне, потеря мощности. Двигатель может «затыкаться» при резком нажатии на педаль.
4. Повышенный расход топлива из-за менее эффективного режима впрыска.
5. Самопроизвольная остановка двигателя на холостом ходу или на ходу.
6. Горит лампа «CHECK ENGINE». При диагностике будут сохранены ошибки, связанные с датчиком распредвала. Типичные коды для Cummins:
   • P0340 – Неисправность цепи датчика положения распределительного вала.
   • P0341 – Диапазон/производительность цепи датчика положения распределительного вала (несоответствие сигналов ДПКВ и ДПРВ).
   • P0343 – Высокий уровень сигнала цепи ДПРВ.
   • P0344 – Прерывистый сигнал цепи ДПРВ.

Важно отметить, что эти же симптомы могут указывать и на другие проблемы например, с датчиком коленвала (где находится датчик коленвала) или системой ГРМ, поэтому компьютерная диагностика обязательна.

Диагностика и замена датчика ДПРВ

Перед заменой датчика стоит убедиться в его неисправности, а не в проблемах с проводкой или задающим венцом.

1. Проверка разъема и проводки: Тщательно осмотрите разъем датчика и проводку на предмет окисления, повреждения изоляции, обрывов. Пошевелите разъем при работающем двигателе – если мотор начинает троить или глохнет, проблема в контакте.

2. Проверка сопротивления (пассивная проверка): Отсоедините разъем датчика. Измерьте сопротивление между его контактами (обычно между сигнальным и массовым выводом) с помощью мультиметра. Сопротивление исправного датчика Холла (который чаще всего используется) обычно находится в диапазоне от 500 до 1500 Ом. Сверьтесь с мануалом для точных значений. Если сопротивление близко к нулю (КЗ) или бесконечности (обрыв) – датчик неисправен.

3. Проверка выходного сигнала (активная проверка): Это более точный метод. Подключите к разъему датчика осциллограф или специальный тестер. При прокрутке двигателя стартером датчик должен генерировать четкий прямоугольный сигнал переменной частоты. Отсутствие или искажение сигнала указывает на неисправность.

4. Проверка зазора и состояния задающего венца: После снятия датчика визуально осмотрите его торец на наличие металлической стружки. Осмотрите задающий зубец на шкиве распредвала – он должен быть чистым, без сколов и повреждений. Зазор между торцом датчика и венцом должен составлять 0.5-1.5 мм (обычно обеспечивается конструктивно).

5. Замена датчика:

1. Убедитесь, что двигатель остыл и зажигание выключено.
2. Отсоедините разъем датчика.
3. Открутите крепежный болт (обычно на 10 мм) и аккуратно извлеките датчик из посадочного отверстия.
4. Установите новый датчик, смазав уплотнительное кольцо (если оно есть) моторным маслом. Затяните болт моментом ~8-10 Н·м (не перетягивайте).
5. Подключите разъем.
6. Запустите двигатель. Если он запустился нормально и работает ровно, а лампа «CHECK ENGINE» погасла (после сброса ошибок) – проблема решена.

Если после замены датчика симптомы остались, необходимо проверить проводку до ЭБУ, состояние ремня/цепи ГРМ и правильность установки меток. Подробнее о работе с механизмом ГРМ можно прочитать в статье о наборе инструментов для регулировки ГРМ.

Итог: ищите у шкива распредвала

Теперь вы знаете, что датчик распредвала на двигателе камминз 3.8 находится в передней его части, у шкива распределительного вала. Вы правильно делаете, что разбираетесь в этом вопросе, ведь его неисправность, хоть и не всегда приводит к полной остановке, серьезно ухудшает работу мотора. Начните диагностику с компьютерного сканирования на предмет ошибок P034x, затем проверьте контакты и сопротивление датчика. Замена – простая процедура, которая часто возвращает двигателю былую резвость и стабильность.
