Расшифровка диагностических кодов неисправностей (DTC) блока управления CM2220C для двигателя Cummins ISF 3.8

Современный двигатель камминз 3.8 с системой Common Rail управляется мощным электронным блоком CM2220C. Это «мозг» мотора, который непрерывно контролирует работу всех систем. При обнаружении неисправности ЭБУ зажигает лампу «CHECK ENGINE» и сохраняет в памяти диагностический код неисправности (DTC – Diagnostic Trouble Code). Правильная расшифровка этих кодов – не роскошь, а необходимое условие для быстрой и точной диагностики проблем, будь то потери мощности, повышенный расход или неустойчивая работа двигателя.

Блок управления CM2220C: мозг двигателя ISF 3.8

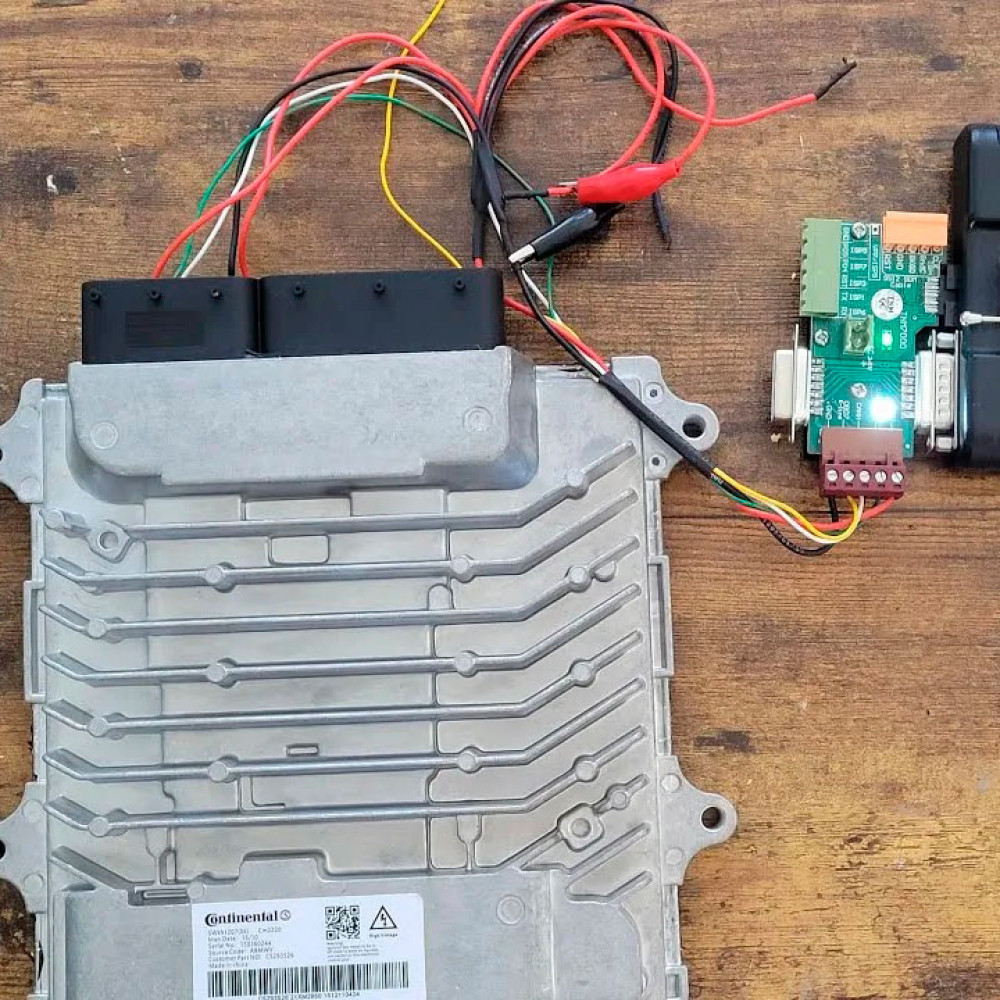

Электронный блок управления (ЭБУ) Cummins CM2220C – это специализированный компьютер, отвечающий за работу двигателя ISF 3.8. Он получает данные от нескольких десятков датчиков и управляет ключевыми исполнительными механизмами.

Основные системы под его контролем:

• Топливная система Common Rail (давление в рампе, момент и длительность впрыска).
• Система турбонаддува (управление актуатором VGT, если турбина изменяемой геометрии, или вакуумным актуатором).
• Система рециркуляции отработавших газов (EGR).
• Система впрыска мочевины (SCR) для моделей, соответствующих нормам Евро-4/5.
• Свечи накаливания и система облегчения пуска.
• Система управления фазами газораспределения (при наличии).

При любом отклонении фактических параметров от заданных алгоритмов или при обрыве/коротком замыкании в цепи ЭБУ фиксирует неисправность. Блок способен хранить в памяти не только текущие, но и исторические (неактивные) коды ошибок, что очень помогает в диагностике плавающих проблем.

Как формируются и читаются коды ошибок

Коды ошибок CM2220C соответствуют стандарту OBD-II и SAE J2012, но имеют и собственную, более расширенную спецификацию Cummins.

Структура кода (например, P0087):

• Первая буква указывает на систему:
  • P – Powertrain (силовая установка: двигатель, трансмиссия). Самые частые коды.
  • C – Chassis (шасси).
  • B – Body (кузов, салон).
  • U – Network (сеть обмена данными между блоками).
• Первая цифра после буквы:
  • 0 – Общий код SAE (стандартизированный для всех производителей).
  • 1, 2, 3 – Код производителя (в данном случае Cummins).
• Вторая цифра указывает на подсистему:
  • 0 – Вся система впрыска/воздуха.
  • 1 – Система контроля топливо-воздушной смеси.
  • 2 – Система впрыска топлива (инжекторная цепь).
  • 3 – Система зажигания/свечи накаливания (у дизеля).
  • 4 – Система контроля выбросов.
  • 5 – Система контроля скорости/холостого хода.
  • 6 – ЭБУ и его цепи.
  • 7, 8 – Трансмиссия.
• Последние две цифры – это конкретный номер неисправности.

Как считать коды: Для чтения кодов CM2220C нужен специальный сканер, поддерживающий протоколы Cummins. Идеальный вариант – использование оригинального программного обеспечения Cummins Insite. Также подойдут некоторые мультимарочные диагностические сканеры среднего и высокого класса (Launch, Autel, Delphi) с загруженными базами по Cummins. Простые OBD2-адаптеры из магазина могут считать только общие коды (P0xxx), но не специфичные для Cummins (P1xxx, P2xxx, P3xxx).

Расшифровка самых частых кодов CM2220C по системам

Приведем расшифровку наиболее распространенных кодов неисправностей для двигателя Cummins ISF 3.8.

Это лишь небольшая часть возможных кодов. Полную расшифровку лучше искать в официальных руководствах CummInsite или специализированных базах. Общие принципы диагностики по кодам описаны в материале ошибки P0087, P0088, P0191, P0192 на Cummins 3.8.

Что делать после считывания кода: алгоритм диагностики

Получение кода ошибки – это не диагноз, а указание направления для поиска.

1. Зафиксируйте и расшифруйте код. Запишите все активные и неактивные коды.
2. Очистите память ошибок и проверьте, возвращается ли код. Если ошибка активная и связана с серьезной неисправностью, она появится снова после непродолжительной работы двигателя.
3. Изучите параметры в реальном времени (Live Data). Это ключевой этап. Например, при ошибке P0087 смотрите параметры:
   • Желаемое давление в рампе (Fuel Desired Pressure).
   • Фактическое давление в рампе (Fuel Pressure).
   • Положение регулятора давления (Fuel Pressure Control Valve position).
   • Давление на выходе из ТННД (если доступно).
   Сравнение этих параметров сразу покажет, виноват ли датчик, регулятор или механическая часть.
4. Проведите визуальный осмотр и проверку цепей. Проверьте разъемы датчика или исполнительного механизма, указанного в ошибке, на предмет окисления, повреждения. «Прозвоните» проводку на обрыв и короткое замыкание.
5. Выполните активные тесты (Active Tests). С помощью Cummins Insite или продвинутого сканера можно принудительно включить/выключить некоторые исполнительные механизмы (клапан EGR, регулятор давления топлива, актуатор VGT) и наблюдать за реакцией системы. Это позволяет локализовать неисправность.
6. При необходимости замеряйте параметры механически. Например, при подозрении на низкое давление топлива подключите механический манометр к рампе или к выходу ТННД.

Как правильно сбросить ошибки после ремонта

После устранения неисправности ошибки нужно стереть из памяти ЭБУ.

Методы сброса:

1. Через диагностический сканер. Самый правильный способ. В меню сканера или программы Cummins Insite выберите опцию «Clear Fault Codes» или «Erase DTCs».
2. Отключение питания ЭБУ. Можно снять клеммы с аккумулятора на 10-15 минут. Однако этот метод не всегда эффективен для CM2220C, так как блок имеет энергонезависимую память. Кроме того, это сбросит адаптации и может вызвать нестабильную работу двигателя на первых циклах после подключения.

После сброса:

• Запустите двигатель и дайте ему поработать на разных режимах (холостой ход, средние обороты под небольшой нагрузкой).
• Проверьте, не вернулась ли ошибка.
• Убедитесь, что лампа «CHECK ENGINE» на приборной панели погасла.

Если ошибка возвращается, значит, причина не была устранена до конца, или есть сопутствующая неисправность.

Итог: код – ключ, а диагностика – отмычка

Вы правильно делаете, что хотите разобраться в кодах ошибок своего двигателя камминз 3.8. Блок CM2220C дает вам четкую подсказку, куда смотреть. Помните: код P0087 – это не приговор «менять ТНВД», а указание «проверить давление в топливной системе». Используйте код как отправную точку для вдумчивой диагностики с проверкой параметров в реальном времени. Такой подход сэкономит время, деньги и нервы, позволяя устранять не симптомы, а коренные причины неисправностей, поддерживая ваш двигатель в идеальном техническом состоянии.
