Почему в топливной рампе Cummins ISF 3.8 нет давления: диагностика и поиск причины

Нет давления в рампе Common Rail Cummins ISF 3.8: разбираем все причины

Отсутствие давления в топливной рампе (Common Rail) — это одна из самых серьезных неисправностей в двигателе Cummins ISF 3.8. Она проявляется в том, что двигатель либо не заводится вообще, либо заводится и сразу глохнет, либо работает с перебоями и страшной потерей мощности. ЭБУ фиксирует ошибки, например, P0087 (давление в рампе ниже требуемого).

Система Common Rail — это герметичный контур высокого давления. Если давление не создается или моментально сбрасывается, значит, в этом контуре есть «слабое звено». В этой статье мы систематично разберем все возможные причины — от самой простой и дешевой в устранении до самой сложной. Вы получите четкий алгоритм поиска неисправности, который поможет сэкономить время и деньги на диагностике.

Принцип работы: откуда берется давление в рампе

Чтобы искать проблему, нужно понимать, как работает система. Давление создается в несколько этапов.

1. Подкачивающий насос (в баке или в корпусе ТНВД) засасывает топливо из бака и под давлением 4-6 бар прокачивает его через фильтры к входу ТНВД.
2. Топливный насос высокого давления (ТНВД, тип CP3) получает топливо и с помощью трех плунжерных пар нагнетает его в магистраль высокого давления с силой до 1600-1800 бар.

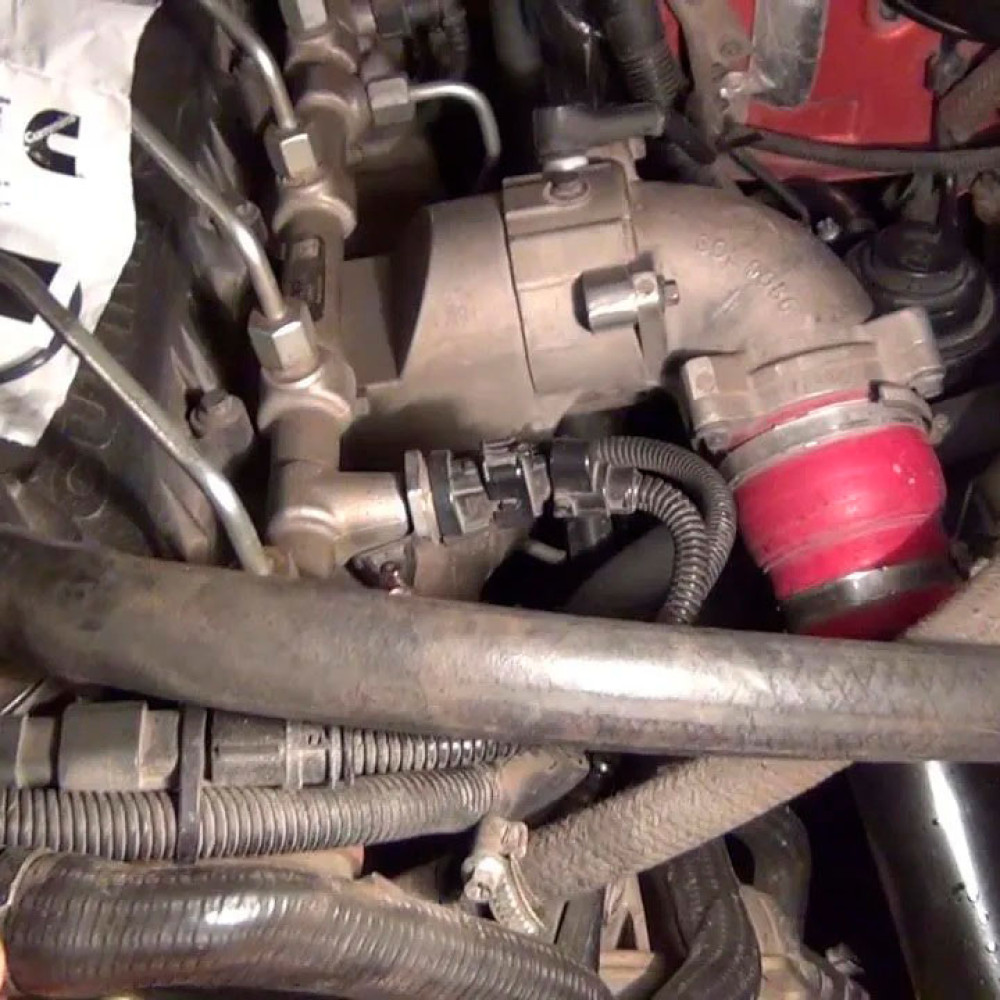

3. Топливная рампа (Common Rail) — это аккумулятор, который накапливает топливо под высоким давлением и распределяет его по форсункам.
4. Регулятор давления топлива (РДТ) на рампе (или в ТНВД) сбрасывает излишки давления обратно в бак, поддерживая заданное ЭБУ значение.

Сбой на любом из этих этапов приведет к падению давления в рампе.

Первая группа причин: проблемы в контуре низкого давления

Если ТНВД не получает достаточного количества топлива, он физически не сможет создать нужное давление. Начните диагностику именно с этого.

Как проверить подачу топлива

Отсоедините входной шланг низкого давления на ТНВД. Направьте его в безопасную емкость. Включите зажигание (не заводите). Должна быть мощная, ровная струя топлива. Если струя слабая, прерывистая или ее нет — проблема в контуре низкого давления.

Вторая группа: отказ топливного насоса высокого давления (ТНВД)

Если подача топлива исправна, а давления в рампе нет, главный подозреваемый — ТНВД. Его неисправности самые дорогостоящие.

• Критический износ плунжерной пары. Самый частый случай. Из-за износа или загрязнения топливом насос не может создать давление. Характерный косвенный признак — сильно раздутый шланг обратки из-за огромного объема сливаемого топлива и прорыва газов.
• Заклинивание регулятора давления в ТНВД. Если регулятор заклинил в открытом положении, он постоянно сбрасывает все давление, создаваемое насосом, обратно в бак.
• Поломка привода ТНВД. В очень редких случаях может срезать шпонку или шестерню привода насоса. Визуально насос не вращается при прокрутке двигателя стартером.
• Попадание большого количества воды или абразива в насос. Приводит к мгновенному заклиниванию и разрушению плунжеров.

Как проверить ТНВД косвенно

Проведите тест на производительность обратки, посмотрите руководство проверка слива топлива из ТНВД. Отсоедините обратную магистраль от ТНВД, направьте в мерную емкость. Запустите двигатель на 30-60 секунд. Норма — около 100-200 мл/мин. Если насос гонит обратно литр и более за минуту — он изношен и не создает давление.

Третья группа: неисправности рампы и ее компонентов

Давление может не держаться из-за элементов, расположенных непосредственно на рампе.

Регулятор давления топлива (РДТ) на рампе. Этот электромагнитный или пьезоклапан по команде ЭБУ стравливает излишки давления, смотрите руководство проверка редукционного клапана. Если он заклинил в открытом состоянии, рампа будет постоянно сообщаться с обратной магистралью, и давление не поднимется. Проверить можно, отсоединив от него обратный трубопровод. Если при попытке запуска из него идет мощная струя топлива — клапан не держит.

Клапан аварийного сброса давления (предохранительный). Механический клапан, который срабатывает при превышении давления (например, выше 2000 бар). Если он «залип» в открытом положении после срабатывания, давление также не будет держаться.

Датчик давления в рампе. Сам по себе он не влияет на создание давления, но если он выдает неверный сигнал (постоянно показывает ноль), ЭБУ «думает», что давления нет, и может блокировать работу. Считайте ошибки сканером и проверьте показания датчика в реальном времени.

Четвертая группа: утечки в контуре высокого давления

Давление может не набираться из-за его утечки. Система негерметична.

• Разрыв или негерметичность трубок высокого давления между ТНВД и рампой, рампой и форсунками.
• Негерметичное соединение форсунки в посадочном месте в головке блока (прогар медного уплотнительного кольца). В этом случае будут видны следы прорыва газов в масло (масло разжижается и пахнет соляркой) или черный нагар вокруг форсунки.
• Сильно «льющая» форсунка. Если уплотнительный конус распылителя разрушен, форсунка не держит давление, и топливо просто льется в цилиндр, не распыляясь, смотрите как снять и установить форсунки. Часто сопровождается густым белым или сизым дымом. Ремонт форсунок камминз 3.8 своими руками.

Визуальная проверка

При прокрутке стартером внимательно осмотрите все соединения магистралей высокого давления, места установки форсунок. Видимых подтеков топлива быть не должно. Будьте осторожны — струя топлива под высоким давлением может быть опасна.

Практический план диагностики своими руками

Действуйте последовательно, от простого и дешевого к сложному.

1. Считайте ошибки ЭБУ. Коды P0087, P0190, P0191, P0192, P0193 напрямую указывают на проблемы с давлением и его датчиком.
2. Проверьте контур низкого давления. Замените топливный фильтр (даже если он не старый), проверьте работу подкачивающего насоса и герметичность патрубков.
3. Проверьте давление механическим манометром. Это самый точный способ. Вкрутите манометр в штуцер для контроля давления на рампе (или вместо датчика). При включении зажигания и работе подкачки должно быть 4-6 бар. При прокрутке стартером давление должно быстро расти до 200-300 бар минимум.
4. Выполните тест на производительность обратки ТНВД. Как описано выше. Большой слив указывает на износ насоса.
5. Проверьте цепь управления регулятором давления. Сканером посмотрите, какие команды по давлению дает ЭБУ и что показывает датчик.
6. Если давление на манометре есть при прокрутке, но падает сразу после остановки стартера — ищите утечку в контуре высокого давления или неисправный регулятор.
7. Если давления нет вообще — фокусируйтесь на ТНВД и подаче топлива к нему.

Заключение: системный подход — залог быстрого ремонта

Вы дочитали до конца и теперь видите, что проблема «нет давления в рампе» имеет логичную структуру. Она всегда лежит в одной из четырех зон: подача топлива, насос, рампа или утечка.

Не поддавайтесь панике и не спешите покупать дорогой ТНВД. Начните с элементарного — проверки фильтров и подкачивающего насоса. Используйте метод исключения и простые проверки (струя из патрубка, тест обратки). Эта проблема требует не магии, а методичности. Помните, что в 30% случаев виновата не сложная электроника или насос, а забитый фильтр или воздух в системе. Грамотная диагностика сэкономит вам тысячи рублей.
