Работа с Cummins Insite: полное руководство по диагностике двигателя ISF 3.8 для новичков

Современный двигатель Cummins ISF 3.8 — это сложный компьютер на колесах. Когда он начинает «капризничать» — троить, дымить или показывать ошибки — обычной механической диагностики часто недостаточно. Нужно заглянуть в его «мозги». Именно для этого существует Cummins Insite — официальный диагностический софт, который превращает ваш ноутбук в мощный сканер. Освоить его базовые функции по силам каждому внимательному владельцу.

Что такое Cummins Insite и какие двигатели она диагностирует

Insite — это проприетарный софт от производителя. В отличие от универсальных OBD2-сканеров, он «понимает» двигатель на уровне инженеров завода. Для Cummins ISF 3.8 это означает доступ к специфическим параметрам топливной системы Common Rail, данным с датчиков давления в рампе, работе турбины и клапана EGR.

Программа работает со всеми современными моторами Cummins, на которые установлен блок управления ECM (Electronic Control Module). Двигатель ISF 3.8, устанавливаемый на Газель Next, Валдай, КАМАЗ и многие другие автомобили, как раз относится к таким.

Что нужно для подключения: полная экипировка диагноста

Чтобы подключиться к двигателю, потребуется не только софт. Вот базовый набор, о котором мы подробно писали в статье про экипировку диагноста.

• Ноутбук с ОС Windows и установленной программой Cummins Insite (актуальной версии, совместимой с вашим ECM).

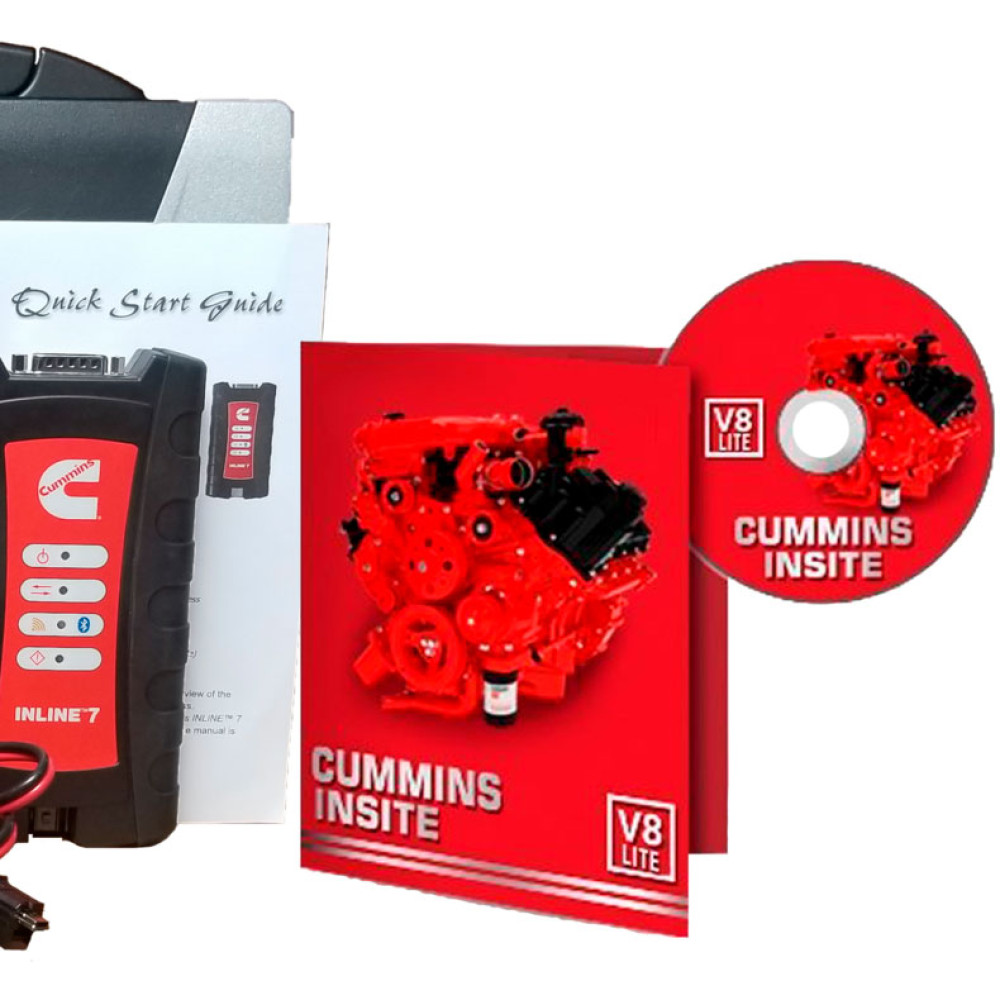

• Адаптер связи (диагностический cable). Ключевой элемент! Для ISF 3.8 чаще всего используется интерфейс NEXIQ USB Link 2 или его качественные аналоги, поддерживающие протокол J1939. Дешевые китайские кабели с AliExpress часто не работают стабильно или не поддерживают все функции.
• Драйверы для адаптера, правильно установленные на ноутбук.
• Исправный диагностический разъем в автомобиле (обычно расположен в районе рулевой колонки или под панелью приборов).

Пошаговое подключение к двигателю Камминз 3.8

Действуйте последовательно, чтобы избежать типичных ошибок новичков.

1. Установите программу и драйверы. Инсталлируйте Insite на ноутбук, следуя инструкции. Подключите адаптер NEXIQ к USB-порту и установите для него драйверы (они часто идут в комплекте на диске или их нужно скачать с сайта производителя).
2. Подключите адаптер к автомобилю. Выключите зажигание. Вставьте штекер адаптера в диагностический разъем OBD2 автомобиля. Включите зажигание (двигатель можно не запускать).
3. Запустите Insite и создайте подключение. Откройте программу. В меню выберите «Подключиться» (Connect). Программа должна автоматически обнаружить адаптер и предложить считать данные с ECM. Если обнаружение не происходит — проверьте драйверы и целостность кабеля.
4. Считайте информацию об ECM. После успешного соединения Insite считает номер двигателя, калибровку (Calibration) и серийный номер ECM. Запишите эти данные — они пригодятся при поиске информации в интернете.

Первые шаги в программе: что смотреть в первую очередь

Интерфейс может показаться сложным, но для базовой диагностики достаточно нескольких вкладок.

• «Faults» (Неисправности). Первая и главная вкладка. Здесь отображаются активные (Active) и неактивные (Inactive) коды ошибок. Активные — это текущие проблемы. Неактивные (исторические) — могли возникнуть и сброситься ранее, но их тоже нужно анализировать.
• «Dashboards» или «Data Monitor» (Монитор данных). Здесь вы видите показания датчиков в реальном времени: обороты двигателя, температура охлаждающей жидкости, давление в топливной рампе, положение педали акселератора, расчетная нагрузка и многое другое. Это бесценный инструмент для проверки, например, датчика давления в рампе или работы турбонаддува.
• «Calibrations» (Калибровки). Информационная вкладка, показывающая прошивку вашего ECM. Менять что-то здесь новичкам категорически не рекомендуется.

Чтение и расшифровка кодов ошибок на примере ISF 3.8

Коды в Insite отображаются в формате, например, Fault Code 111 — это не OBD2-код P0111. Внутри программы есть встроенная расшифровка. Нажмите на код ошибки дважды, и откроется окно с описанием: «Coolant Temperature Sensor Data Valid But Above Normal Operating Range» (Датчик температуры ОЖ: данные достоверны, но выше нормального рабочего диапазона).

Insite также показывает «Snapshot» (снимок) — состояние параметров двигателя в момент возникновения ошибки. Это помогает понять, при каких оборотах, температуре или нагрузке появилась проблема.

Пример из жизни для ISF 3.8: Если вы видите активные ошибки из серии P0087, P0088 (давление в рампе), первым делом в мониторе данных нужно посмотреть параметр «Fuel Rail Pressure» (Давление в топливной рампе) на разных оборотах и сравнить с «Fuel Rail Pressure Setpoint» (Заданное давление). Большое расхождение укажет на проблему с топливной системой, ТНВД или регулятором. Подробнее о расшифровке этих ошибок у нас есть отдельный материал.

Дополнительные возможности для углубленной диагностики

После освоения азов можно переходить к полезным сервисным функциям, которые экономят время и деньги.

• Сброс ошибок и сервисных индикаторов. Insite позволяет корректно стереть коды неисправностей после ремонта, а также сбросить интервал сервисного обслуживания.
• Тест форсунок (Injector Cutout Test). Одна из самых полезных функций. Программа поочередно отключает каждую форсунку, позволяя на слух и по падению оборотов определить, какая из них не работает. Это прямой путь к диагностике неисправных форсунок.
• Графики (Graphing). Можно выбрать несколько параметров (например, давление наддува и положение актуатора турбины) и вывести их на график в реальном времени для анализа взаимосвязи.
• Создание отчетов. Всю считанную информацию (ошибки, калибровки, данные) можно сохранить в PDF-файл для себя или для консультации со специалистом.

Стоит ли осваивать Insite самостоятельно?

Если вы владелец Камминз 3.8 и стремитесь понимать свой двигатель не на уровне «загорелась лампочка — поехал на сервис», то однозначно да. Начальные шаги — подключение, чтение ошибок и мониторинг данных — не требуют инженерного образования. Они дают мощный инструмент для первичной оценки ситуации. Вы сможете объективно описать проблему механику, проверить его диагноз или даже найти простую причину вроде отогнувшегося контакта датчика. Это инвестиция в знания, которая окупается спасением от ненужного ремонта и более осознанной эксплуатацией вашего дизеля Cummins. Начинайте с простого, не бойтесь изучать меню, и двигатель перестанет быть для вас «черным ящиком».
