Полная экипировка диагноста: какие инструменты и программы нужны для проверки двигателя Cummins ISF 3.8

Почему для двигателя Камминз 3.8 нужен особый подход к диагностике

Двигатель Cummins ISF 3.8 — это современный дизель с электронным управлением Common Rail. Его сердце — это блок управления (ECM), который получает данные от десятков датчиков и управляет топливной системой, турбиной, системой рециркуляции выхлопных газов.

Поэтому диагностика здесь делится на две большие части: компьютерную и механическую. «Простучать» мотор и на слух определить проблему, как на старых моторах, не получится. Нужны специальные инструменты, чтобы «поговорить» с электроникой и проверить ключевые физические параметры.

Базовый набор: без чего не обойтись в любом случае

Эти инструменты — фундамент, который должен быть у каждого, кто работает с двигателем, даже для первичного осмотра.

1. Механический и электрический инструмент

• Набор головок и ключей для доступа к датчикам, топливной рампе, форсункам.
• Щупы для замера зазоров. Критично важно для проверки зазоров в клапанах, которые на ISF 3.8 необходимо регулировать по регламенту.
• Хороший фонарь. Моторный отсек плотный, без качественного света сложно найти подтеки или трещины.
• Стетоскоп (механический или электронный). Поможет локализовать посторонние стуки, цокания форсунок, шум подшипников.

2. Электрические измерения: мультиметр

Цифровой мультиметр — ваш главный помощник в проверке цепи. С его помощью вы сможете:

• Проверить напряжение бортовой сети и на выводах датчиков.
• Прозвонить цепи на обрыв или короткое замыкание.
• Измерить сопротивление датчиков (например, датчика температуры охлаждающей жидкости или давления в коллекторе).
• Проверить опорное напряжение (5V), которое ECM подает на многие датчики.

Моторные сканеры и ПО: «мозги» диагностики

Это самый важный этап. Без подключения к блоку управления вы работаете вслепую. Сканер покажет ошибки (DTC), но главное — позволит смотреть параметры в реальном времени.

Универсальные диагностические адаптеры

Подключаются через OBD-II разъем. Важно убедиться, что сканер поддерживает протокол J1939, который используется на тяжелой технике и, в частности, на двигателях Cummins.

• Дешевые ELM327-адаптеры с приложениями вроде Torque Pro могут показать базовые параметры и считать некоторые ошибки, но их функционала для серьезной диагностики Камминз 3.8 недостаточно.
• Профессиональные мультимарочные сканеры (Launch, Autel, Delphi). Имеют более глубокую поддержку протоколов, могут активировать компоненты (например, клапан отсечки топлива), смотреть адаптации.

Специализированное программное обеспечение Cummins

Золотой стандарт для работы с этими моторами.

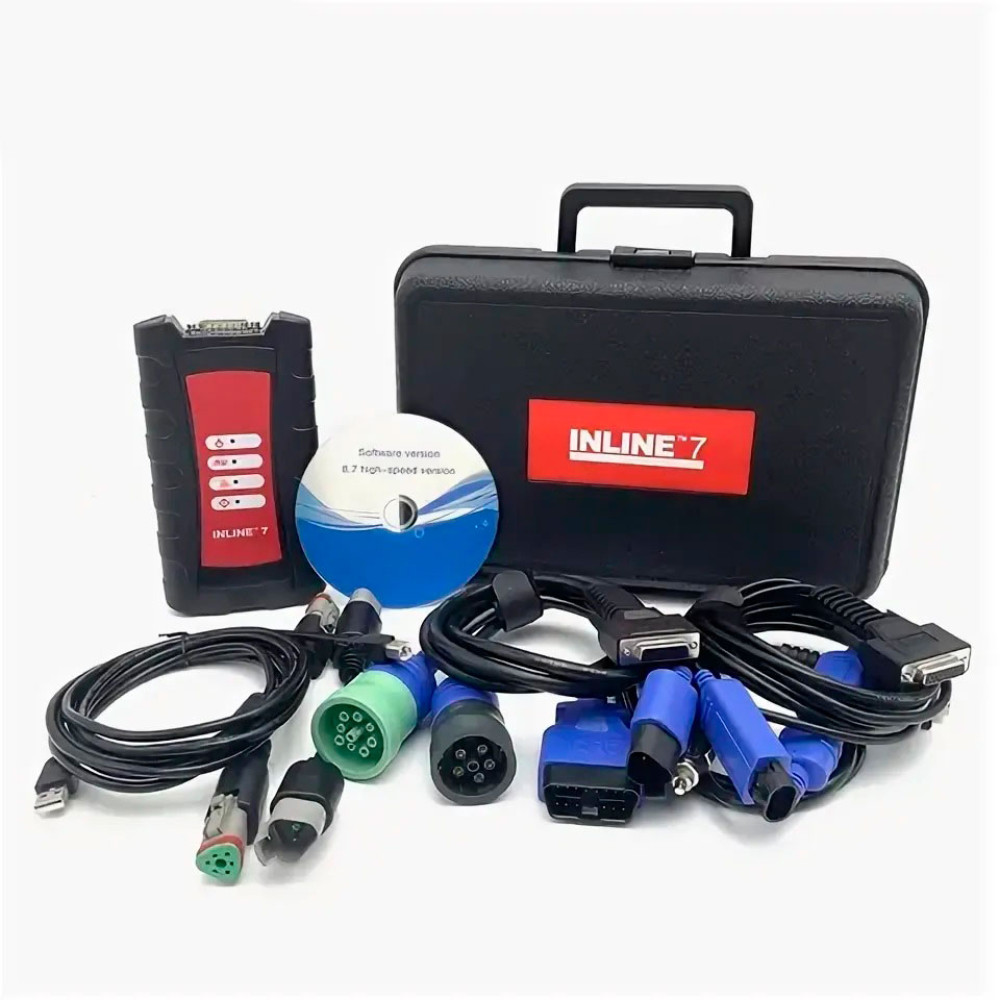

• Cummins Insite. Официальная программа от производителя. Дает полный доступ ко всем параметрам ЭБУ, позволяет проводить тесты исполнительных механизмов, калибровать датчики, смотреть журналы неисправностей и даже перепрошивать блок управления. Требует лицензии и специального адаптера (например, NEXIQ USB-Link).
• EFI Live, Diesel Captain. Альтернативные программы, также популярные среди диагностов, специализирующихся на дизелях.

Простой сканер покажет вам симптом (например, низкое давление Common Rail), а Insite поможет понять его причину, анализируя работу регулятора давления, сигналы с датчиков и производительность топливного насоса.

Измерение давлений: ключевые параметры для дизеля

Электроника управляет механическими системами под давлением. Показания датчиков нужно перепроверять механическими приборами.

Манометр для топливной системы — отдельная история. Нужен специальный, рассчитанный на экстремальное давление, с надежными переходниками для врезки в магистраль. Замер им — это самый точный способ отсечь неисправность датчика давления в рампе от реальной проблемы с ТНВД или регулятором.

Специфичные проверки для Cummins 3.8

У этого мотора есть «слабые места», для проверки которых нужны особые методы.

Проверка форсунок Common Rail

• Тест на слив (обратку). Для этого нужны мерные пробирки, которые надеваются на обратные магистрали каждой форсунки. По количеству топлива, стекающего за определенное время, судят об износе форсунок и их герметичности.
• Акустический анализ. С помощью электронного стетоскопа или даже специального ПО, анализирующего звук работы мотора, можно выявить «ленивую» форсунку.
• Стендовая проверка. Требует снятия и применения дорогостоящего оборудования (тестер форсунок Common Rail).

Проверка системы EGR и клапана VGT турбины

Здесь на помощь приходит сканер с функцией активации компонентов. Можно принудительно открыть/закрыть клапан EGR или заслонки VGT и наблюдать за изменением параметров (давление наддува, расход воздуха, положение актуатора). Механический актуатор турбины также проверяется вакуумным насосом.

Осциллограф

Это инструмент для продвинутой диагностики. С его помощью можно:

• Проверить форму сигнала датчиков (ДПКВ, ДПРВ) на предмет пропусков.
• Проанализировать работу управляющих цепей форсунок.
• Найти проблемы в цепях питания и заземления ECM.

Осциллограф превращает электрические сигналы в визуальную картину, позволяя увидеть то, что не покажет мультиметр.

Логика диагностики: как подходить к поиску неисправности

Инструменты — это только половина дела. Вторая половина — правильный алгоритм их применения.

1. Опрос владельца и внешний осмотр. Фиксация симптомов, проверка уровней жидкостей, поиск подтеков, визуальная оценка состояния разъемов и проводки.
2. Компьютерная диагностика. Считывание ошибок (постоянных и исторических), анализ стоп-кадров, просмотр параметров в реальном времени в разных режимах работы двигателя.
3. Верификация данных. Сравнение показаний датчиков с механическими приборами (давление, температура). Например, если датчик температуры показывает 100°C на холодном моторе, проблема в нем, а не в системе охлаждения.
4. Локализация неисправности в системе. Если низкое давление в рампе, проверяем цепь: топливный бак → предварительный фильтр → топливоподкачивающий насос → фильтр тонкой очистки → ТНВД → регулятор давления → форсунки. На каждом этапе нужны свои измерения.
5. Компонентная проверка. После локализации системы проверяется конкретный узел (насос, форсунка, датчик) всеми доступными средствами.

Эта логика превращает хаотичную замену деталей в осмысленный и эффективный процесс поиска.

Вывод: собираем комплект под свои задачи

Если вы дочитали до этого места, значит, вы серьезно настроены разобраться в диагностике своего Камминз 3.8. Вы уже поняли, что волшебной кнопки «исправить всё» не существует, но есть четкий путь от симптома к причине.

Собирайте свой диагностический арсенал постепенно, начиная с базового набора (мультиметр, манометр наддува, простой сканер с J1939). Для большинства типовых проблем (поиск утечек, проверка давления, считывание ошибок) этого будет достаточно. Для сложных случаев, связанных с электронным управлением и топливной системой, без специализированного ПО и оборудования не обойтись — здесь часто разумнее обратиться к специалисту с Insite. Главное — вы теперь знаете, как и чем он работает, и сможете говорить с ним на одном языке.

Материалы по теме для углубленного изучения

Чтобы полностью разобраться в вопросе, рекомендую изучить:

• Как использовать Cummins Insite: руководство для начинающих — потому что, имея на руках эту программу, важно не запутаться в сотнях параметров и правильно провести тесты.
• Проверка форсунок Common Rail Cummins 3.8 своими руками — так как форсунки являются частым источником проблем, и их проверка — логичный следующий шаг после компьютерной диагностики.
• Типичные ошибки (DTC) Камминз 3.8 и их расшифровка: от P0087 до P2269 — чтобы сразу понимать, на что указывает та или иная ошибка, и с чего начинать проверку.

Эти статьи помогут вам не только найти проблему, но и глубоко понять её природу, что сэкономит время и деньги на ремонте.
