Расположение датчика положения коленвала (ДПКВ) на двигателе Камминз 3.8 Валдай

Датчик положения коленчатого вала ДПКВ номера 2872277 и 4921684 – один из главных датчиков в системе управления двигателя камминз 3.8 на Валдае. Именно он сообщает электронному блоку управления (ЭБУ), в каком положении находятся поршни, чтобы рассчитать момент впрыска топлива и зажигания (у дизеля – момент впрыска). Если этот датчик выходит из строя, двигатель может глохнуть, не запускаться или работать с перебоями. Знать, где он находится, полезно каждому владельцу для быстрой диагностики.

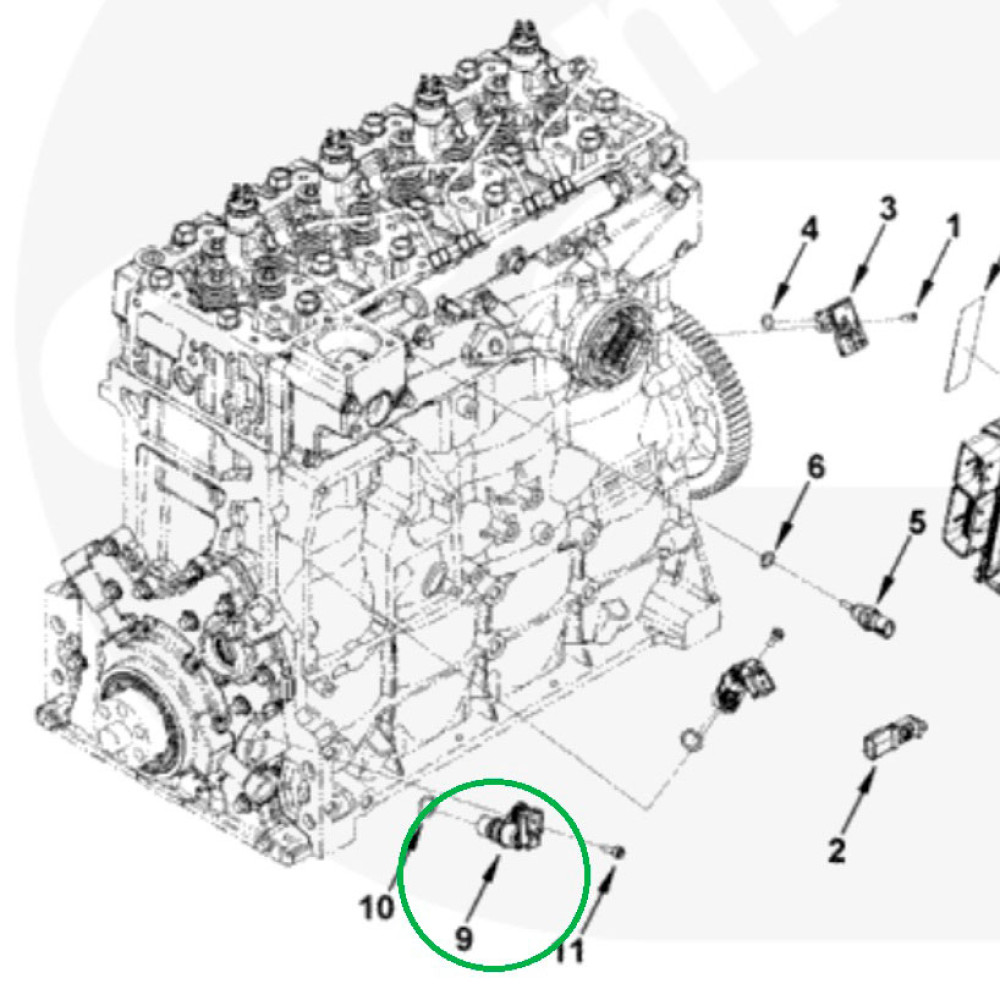

Точное расположение датчика коленвала

На двигателе Cummins ISF 3.8, который устанавливается на ГАЗ Валдай, датчик положения коленвала расположен в задней части двигателя, в непосредственной близости от места соединения с коробкой передач.

Более конкретно:

• Он установлен на картере маховика (он же задний кожух маховика или колокол КПП).
• Находится с правой стороны двигателя (по ходу движения автомобиля), если смотреть со стороны салона.
• Закреплен болтом в специальном посадочном отверстии, а его чувствительная часть (магнитный сердечник) направлена на зубчатый венец маховика.
• К датчику подходит электрический разъем с проводами, который обычно закреплен на кронштейне рядом.

Визуально: Если вы откроете капот и посмотрите на правую сторону двигателя в районе стыка с коробкой, вы увидите черный пластиковый корпус датчика с фишкой, торчащий из алюминиевого картера. Часто вокруг него могут быть следы масла, если есть течь из заднего сальника коленвала (замена заднего сальника коленвала).

Как получить к нему доступ для проверки или замены

Для простого визуального осмотра или проверки разъема достаточно открыть капот. Однако для полноценной диагностики, очистки или замены датчика потребуется немного больше пространства.

Рекомендуемый порядок действий для лучшего доступа:

1. Заглушите двигатель, отсоедините клемму «минус» с аккумулятора.
2. Снимите воздушный фильтр в сборе или его корпус, если он мешает удобному подходу с правой стороны. Это не всегда обязательно, но часто облегчает работу.
3. Очистите пространство вокруг датчика от грязи и масла ветошью, чтобы при откручивании мусор не попал в посадочное отверстие.
4. Отсоедините электрический разъем, нажав на фиксатор и аккуратно потянув его в сторону.

Теперь вы можете проверить контакты на окисление, измерить сопротивление датчика или приступить к его демонтажу.

Признаки неисправности датчика положения коленвала

Полный отказ ДПКВ обычно приводит к тому, что двигатель не заводится вообще, так как ЭБУ не получает сигнала о положении вала и не дает команду на впрыск. Однако бывают и промежуточные состояния:

• Неустойчивый запуск (мотор схватывает через раз, после нескольких прокруток стартера).
• Внезапная остановка двигателя на ходу, после которой он может снова завестись или нет.
• Плавающие обороты на холостом ходу, потеря мощности.
• Появление ошибок в памяти ЭБУ. Чаще всего это ошибка P0335 – «Неисправность цепи датчика положения коленчатого вала «А». Именно эту ошибку часто можно увидеть при диагностике, связанной с проблемами ДПКВ на Камминз 3.8.
• Двигатель может троить или работать с пропусками зажигания.

Важно помнить, что похожие симптомы могут давать и другие проблемы: неисправность датчиков топливной системы, плохой контакт в разъеме, проблемы с проводкой или даже повреждение зубьев на венце маховика.

Как проверить ДПКВ мультиметром

Перед заменой датчика стоит его проверить. ДПКВ на Cummins ISF 3.8 – индуктивного типа (магнитный).

Что понадобится: мультиметр с функцией измерения сопротивления (Омы).

Порядок проверки:

1. Отсоедините разъем от датчика.
2. Переведите мультиметр в режим измерения сопротивления (кОм).
3. Подсоедините щупы прибора к двум контактам датчика (у него два вывода). Полярность не важна.
4. Исправный датчик должен показывать сопротивление в диапазоне от 700 до 900 Ом (0.7 – 0.9 кОм). Точное значение может немного варьироваться. Если сопротивление близко к нулю (короткое замыкание) или стремится к бесконечности (обрыв), датчик неисправен.
5. Также можно проверить целостность изоляции, измерив сопротивление между любым контактом и корпусом датчика. Оно должно быть бесконечным.

Помимо «прозвонки», полезно осмотреть сам датчик: на его торце не должно быть металлической стружки, намагнитившейся с венца маховика. Такую стружку нужно аккуратно удалить.

Процедура замены датчика коленвала

Если проверка подтвердила неисправность, датчик нужно менять.

1. Обесточьте автомобиль, сняв клемму с АКБ.
2. Обеспечьте доступ к датчику, как описано выше, и отсоедините его разъем.
3. Открутите крепежный болт (обычно на 10 мм). Он может быть туго затянут.
4. Аккуратно вытащите датчик из посадочного отверстия. Если он сидит плотно, можно слегка поддеть его плоской отверткой, но без фанатизма, чтобы не повредить посадочное место.
5. Перед установкой нового очистите посадочное отверстие от остатков грязи и масла. Проверьте зазор – между торцом датчика и зубьями маховика он должен составлять 0.8–1.5 мм. Обычно он выставлен конструктивно, и новый датчик его обеспечивает.
6. Смажьте уплотнительное кольцо нового датчика (если оно есть) небольшим количеством моторного масла для легкой установки.
7. Вставьте новый датчик в отверстие и затяните крепежный болт моментом около 8-10 Н·м (затягивайте от руки, без чрезмерных усилий).
8. Подсоедините разъем, верните на место снятые элементы (воздушный фильтр) и подключите аккумулятор.

После замены ошибку из памяти ЭБУ нужно стереть с помощью сканера или, в некоторых случаях, она может сброситься после нескольких циклов включения зажигания. Заведите двигатель и проверьте его работу на холостом ходу и под нагрузкой.

Для сложных диагностических операций, которые могут потребоваться при поиске сопутствующих проблем, полезно освоить работу с программой Cummins Insite.

Итог: датчик спрятан, но доступен

Вы правильно делаете, что хотите разобраться в расположении ключевых элементов своего двигателя камминз 3.8 на Валдае. Датчик коленвала хоть и находится в не самом очевидном месте, но его замена – задача средней сложности, посильная для многих автовладельцев. Главное – помнить, что перед заменой обязательна проверка мультиметром и осмотр состояния разъема и проводки. Такой подход позволит избежать лишних трат на запчасти и точно устранить причину неисправности, вернув двигателю стабильную работу.
