Датчик давления топлива топлива в рампе на Камминз 3.8: как проверить и заменить

В системе Common Rail двигателя Камминз 3.8 нет второстепенных деталей. Каждый датчик — это «орган чувств» для электронного блока управления. И когда один из них начинает врать, мозг двигателя принимает неверные решения. Датчик давления в топливной рампе — один из главных источников информации. Его некорректные показания могут привести к серьезным проблемам: от повышенного расхода и потери мощности до полной остановки мотора.

Зачем нужен датчик давления в рампе

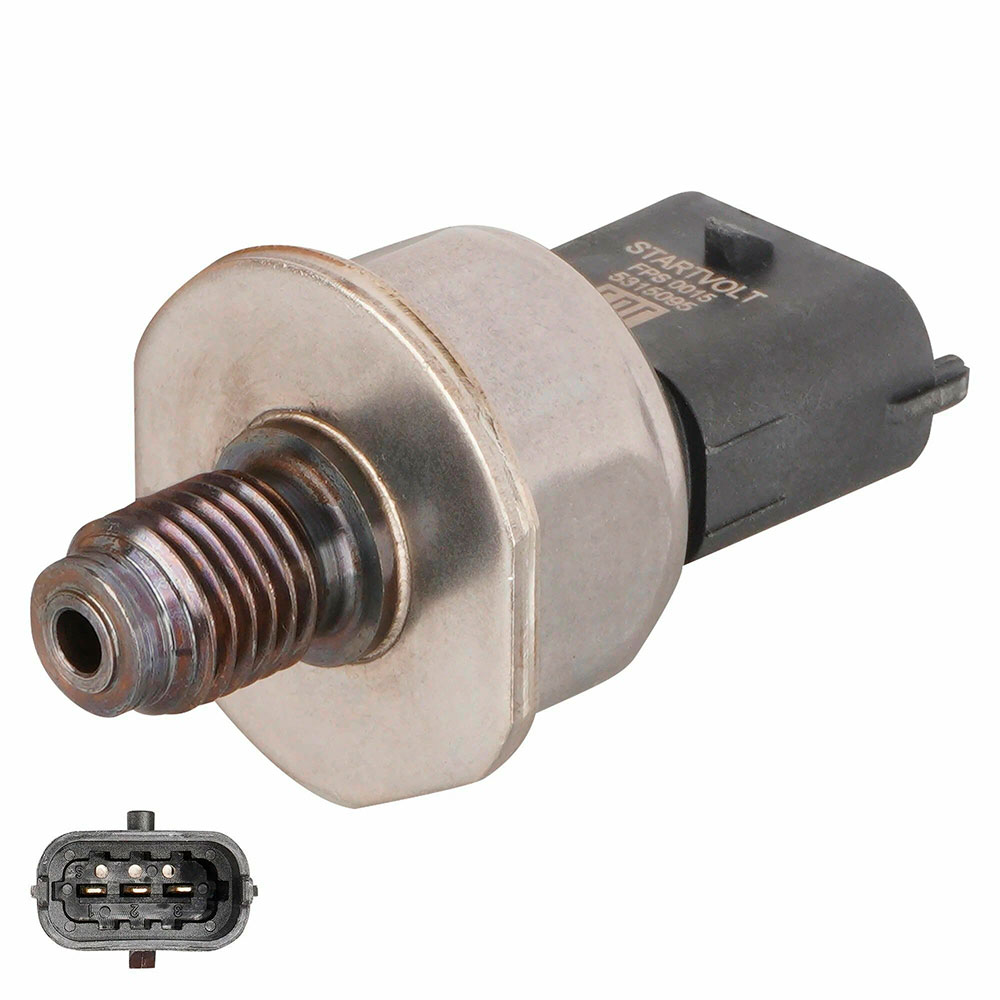

Этот небольшой прибор вкручен непосредственно в топливную рампу, куда ТНВД нагнетает дизельное топливо под высоким давлением. Его задача — непрерывно измерять это самое давление и в реальном времени отправлять данные на ЭБУ.

Блок управления, получив информацию, мгновенно корректирует работу топливного насоса высокого давления (как снять тнвд) и управляющих форсунок. Это нужно для точного дозирования топлива в любой момент: при запуске, на холостом ходу, под нагрузкой. Без точных данных работа современного дизеля невозможна.

Как проявляются неисправности датчика

Симптомы могут быть разными, но почти всегда они связаны с нарушением работы топливной системы. Часто их путают с проблемами форсунок или самого ТНВД.

• Трудный запуск или двигатель глохнет. ЭБУ не видит нужного давления в рампе для запуска и отключает подачу топлива.
• Неустойчивая работа на холостых. Обороты могут плавать, двигатель троить. Это прямое следствие того, что блок управления не может стабилизировать давление из-за ложных сигналов.
• Потеря мощности и рывки при движении. При нажатии на педаль датчик не фиксирует рост давления или показывает некорректные значения, из-за чего ЭБУ ограничивает подачу топлива.
• Повышенный расход топлива и черный дым. Неверные данные могут заставить ЭБУ переобогащать смесь. Подробнее о причинах дыма мы писали в статье «Почему дымит двигатель Камминз 3.8».
• Загорается и не гаснет лампа Check Engine. ЭБУ фиксирует выход сигнала датчика за допустимые пределы. Частые коды ошибок — P0191, P0192, P0193 (неисправность цепи датчика).

Если вы столкнулись с тем, что давления в топливной рампе нет вовсе или оно не соответствует норме, проверка этого датчика — один из первых шагов.

Проверка датчика давления: сопротивление, питание, сигнал

Прежде чем бежать за новым датчиком, нужно убедиться, что проблема именно в нем. Диагностику можно провести самостоятельно с помощью мультиметра.

1. Визуальный осмотр и проверка контактов

Отсоедините разъем датчика. Осмотрите его на предмет окислов, загрязнения, следов топлива. Убедитесь, что контакты не разогнуты. Часто проблема кроется именно в плохом контакте.

2. Измерение сопротивления (омическое)

Это проверка внутренней обмотки датчика. Переведите мультиметр в режим измерения сопротивления (Омы). Подсоедините щупы к сигнальным контактам разъема датчика (обычно это средний и один из крайних, но лучше уточнить в мануале).

• Нормальное значение: обычно находится в диапазоне от 100 до 200 Ом. Точный параметр для вашей модели лучше уточнить.
• Что означает отклонение: Если сопротивление близко к нулю (короткое замыкание) или к бесконечности (обрыв), датчик неисправен.

3. Проверка питания и «массы»

Включите зажигание, но не запускайте двигатель. Снова подключите разъем к датчику и «постучите» по его выводам игольчатыми щупами мультиметра в режиме «постоянное напряжение».

Отсутствие опорных 5 Вольт говорит о проблеме в проводке или самом блоке управления.

4. Проверка сигнала на работающем двигателе

Это самый информативный тест. Подключите диагностический сканер и посмотрите данные в реальном времени (Live Data). Найдите параметр «Давление в топливной рампе» или «Rail Pressure».

• Сравните показания с нормой для разных режимов (холостой ход, средние обороты).
• Обратите внимание на стабильность. Давление не должно «прыгать» хаотично.
• Можно имитировать неисправность: слегка постучите по корпусу датчика. Если показания скачут — датчик вышел из строя.

Если сканера нет, можно измерить сигнальное напряжение на холостых. Оно должно быть стабильным и составлять примерно 1-1.5 В (точное значение зависит от давления).

Замена датчика на Cummins ISF 3.8

Если проверка подтвердила неисправность, датчик нужно менять. Это относительно простая процедура, но требующая аккуратности.

1. Сбросьте давление в топливной системе. Для этого можно отключить предохранитель топливного насоса, дать двигателю поработать до остановки или использовать методы прокачки топливной системы для безопасного сброса.
2. Обесточьте машину, отсоединив клемму «минус» с аккумулятора.
3. Отсоедините электрический разъем от датчика, нажав на фиксатор.
4. Ключом подходящего размера (чаще всего на 24 или 27 мм) аккуратно выверните датчик из рампы. Будьте готовы к небольшой утечке топлива — подложите ветошь.
5. Сравните старый и новый датчики. Убедитесь, что они идентичны. На новом датчике должно быть чистое уплотнительное кольцо. При желании можно смазать его тонким слоем чистого моторного масла.
6. Вверните новый датчик от руки, а затем дотяните ключом с умеренным усилием. Перетяжка может повредить рампу или корпус датчика.
7. Подключите разъем, верните на место клемму аккумулятора.
8. Запустите двигатель и проверьте его работу на разных режимах. В идеале — считайте коды ошибок и убедитесь, что они не появляются снова, и проверьте давление в рампе с помощью сканера.

После замены двигатель должен работать ровно, без провалов и черного дыма. Если проблема осталась — стоит продолжить диагностику других датчиков топливной системы.

Вывод: цена внимания к мелочам

Вы правильно делаете, что углубляетесь в устройство своего Камминз. Понимание роли даже небольшого датчика давления позволяет не паниковать при появлении ошибки, а методично и с минимальными затратами устранить проблему. Регулярная проверка состояния разъемов и своевременная реакция на первые симптомы — например, на плавающие обороты — сберегут ваш бюджет от дорогостоящего ремонта и сохранят заявленный ресурс мотора.
