Датчик-дозатор топлива на Cummins ISF 3.8 Евро-3 (ПАЗ): за что отвечает, принцип работы и признаки неисправности

На форумах владельцев автобусов ПАЗ с двигателем Cummins ISF 3.8 Евро-3 часто мелькает термин "датчик-дозатор топлива". Одни говорят, что это какой-то хитрый датчик, другие — что это целый узел ТНВД. На самом деле путаница возникает из-за особенностей системы Common Rail первого поколения, которая ставилась на моторы до перехода на Евро-4. В этой статье разберемся, что это за устройство, за что оно отвечает, где находится на автобусах ПАЗ и как понять, что оно вышло из строя.

За что отвечает дозатор в системе Common Rail

В топливной системе Common Rail давление создается насосом высокого давления (ТНВД), но его производительность избыточна. Чтобы давление в рампе (аккумуляторе) оставалось стабильным на всех режимах, нужно регулировать подачу топлива на входе в насос. Эту функцию и выполняет дозирующий клапан — IMV (Inlet Metering Valve). В народе его называют датчиком-дозатором, хотя правильнее — клапан дозирования топлива.

Принцип работы простой: ЭБУ получает данные от датчика давления топлива в рампе и, в зависимости от режима работы двигателя, подает управляющий сигнал на клапан. Чем сильнее открыт клапан, тем больше топлива поступает в плунжерную пару ТНВД и тем выше давление в рампе. Соответственно, при сбросе газа клапан прикрывается, снижая подачу.

На моторах Евро-3 система устроена несколько иначе, чем на более поздних версиях. Здесь нет сложных систем EGR и DPF, но топливная аппаратура уже Common Rail. Дозатор на ТНВД — один из ключевых элементов, отвечающих за экологичность и экономичность. Без его правильной работы невозможен точный впрыск, заложенный в программе ЭБУ.

Где стоит дозатор на ПАЗ с Камминз 3.8 Евро-3

На автобусах ПАЗ (особенно моделей Вектор, Сити, 3204) с двигателем Cummins ISF 3.8 Евро-3 (все о двигателе камминз 3.8) дозирующий клапан расположен непосредственно на ТНВД. Сам ТНВД стоит с левой стороны двигателя (если смотреть по ходу движения), чуть ниже впускного коллектора. Добраться до него можно либо сверху (при снятом воздушном фильтре), либо снизу, с ямы.

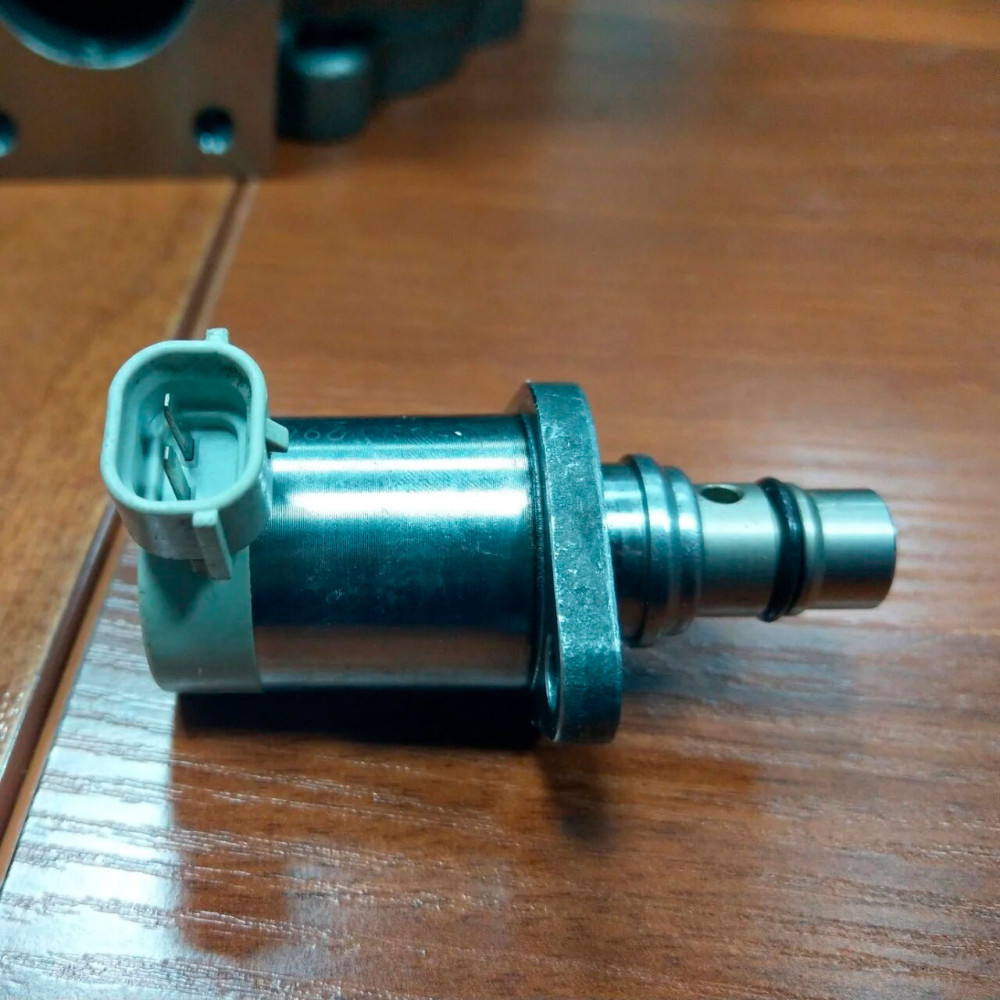

Внешне дозатор — это цилиндрический узел с электрическим разъемом, вкрученный или вставленный в корпус насоса. На моторах Евро-3 часто встречается клапан с артикулом, который идет в сборе с ТНВД, но иногда его можно заменить отдельно. На более поздних моторах (Евро-4 и Евро-5) система похожа, но клапаны могут отличаться исполнением.

Для точного определения артикула нужно смотреть маркировку на самом клапане или на ТНВД. Насосы на Cummins ISF 3.8 бывают разных модификаций: CP1, CP3 и т.д. Часто используется продукция Bosch, и клапан может иметь номер 0445020122 или аналоги. Если нужно заменить именно дозатор, лучше снять старый и подобрать по нему, либо пробить по VIN автомобиля.

Признаки неисправности дозатора и его диагностика

Клапан дозирования работает в тяжелых условиях: высокая температура, постоянная вибрация, агрессивное топливо. Со временем он может засоряться, заклинивать или терять герметичность. Вот типичные симптомы, указывающие на проблемы с дозатором:

• Потеря мощности, "тупизна" при разгоне. Двигатель не развивает обороты, особенно под нагрузкой. Это связано с тем, что клапан не открывается на нужную величину, и давления в рампе не хватает.
• Плавающие обороты на холостом ходу. Из-за нестабильной работы дозатора ЭБУ не может удержать обороты, они то падают, то подскакивают.
• Затрудненный пуск. Особенно на горячую. Клапан может подклинивать в закрытом положении, и топливо не поступает в насос в нужном объеме.
• Черный дым из выхлопной трубы. Если дозатор заклинил в открытом положении, топлива поступает слишком много, давления в рампе превышает норму, форсунки переливают, и смесь переобогащается.
• Ошибки по давлению топлива. Сканер покажет ошибки P0087 (низкое давление), P0088 (высокое давление), P0191 (датчик давления, но причина может быть в дозаторе).
• Повышенный расход топлива. Нарушение дозировки ведет к перерасходу солярки.

Диагностику начинают со считывания ошибок. Для этого потребуется сканер, способный работать с Cummins, например, программа Cummins Insite. В ней можно посмотреть показания давления в рампе в реальном времени и сравнить с заданными значениями. Если давление не соответствует запрошенному, а датчик давления исправен, проблема скорее всего в дозаторе.

Также проверяют сопротивление обмотки клапана (обычно 2–5 Ом) и подачу управляющего сигнала от ЭБУ. Если клапан не щелкает при подаче напряжения, значит, он умер.

Ремонт или замена: что делать

Сам клапан часто можно заменить отдельно, не меняя ТНВД целиком. Но есть нюанс: на некоторых модификациях насосов дозатор неразборный, и менять его проблематично. В таких случаях либо ищут ремонтный комплект (что редкость), либо меняют ТНВД в сборе. Это дорого, поэтому перед покупкой нового насоса убедитесь, что проблема именно в дозаторе, а не в подкачивающем насосе низкого давления или топливном фильтре.

Если дозатор засорился механически (продуктами износа или грязью), иногда помогает его промывка в ультразвуковой ванне или специальной химией. Но это временная мера, и если клапан уже имеет износ, лучше заменить его новым.

При замене важно ставить качественный аналог или оригинал. Дешевые подделки могут некорректно работать, давать плавающие ошибки и быстро выходить из строя. Кстати, на моторах Евро-3 часто встречается клапан Bosch, который взаимозаменяем с оригинальным Cummins.

Профилактика проблем с дозатором

Чтобы дозирующий клапан служил долго, соблюдайте простые правила:

• Меняйте топливные фильтры вовремя. Используйте только качественные фильтры, желательно оригинальные 5262311 или проверенные аналоги. Грязное топливо — главный враг прецизионных пар ТНВД и дозатора.
• Заправляйтесь на проверенных заправках. Вода и абразив в солярке убивают топливную аппаратуру.
• Следите за давлением в системе. Если заметили провалы или потерю мощности, не тяните с диагностикой.
• Не допускайте работы двигателя с завоздушенной системой. Воздух вызывает кавитацию и разрушает детали насоса.

Итог: за что же он отвечает

Датчик-дозатор топлива (он же клапан дозирования IMV) отвечает за самое главное в системе Common Rail — за дозировку топлива, поступающего в насос высокого давления. Без его правильной работы невозможно поддерживать нужное давление в рампе, а значит, мотор теряет мощность, коптит, плохо заводится и нерационально расходует солярку. Если вы дочитали до конца, теперь вы знаете, где искать этот узел на автобусе ПАЗ с Камминз 3.8 Евро-3 и на что обращать внимание при неисправностях. Правильно делаете, что вникаете в детали — топливная аппаратура дорога в ремонте, и лучше предупредить поломку, чем потом менять ТНВД целиком, смотрите руководство по ремонту cummins 3.8.
