Расположение датчика давления наддува (датчика абсолютного давления) на Камминз 3.8

Для эффективной работы турбокомпрессора и всего двигателя камминз 3.8 электронному блоку управления (ЭБУ) необходимо точно знать давление во впускном коллекторе. За эти данные отвечает специальный датчик, который часто ошибочно называют «датчиком давления турбины». Понимание его реального названия, функции и места установки – ключ к диагностике таких проблем, как недостаток мощности, черный дым из выхлопа или нестабильная работа турбонаддува.

Какой датчик отвечает за давление наддува

Важно сразу уточнить терминологию. Непосредственно на самой турбине нет датчика давления. Управление турбокомпрессором на Cummins ISF 3.8 осуществляется через вакуумный или электронный актуатор, который получает команды от ЭБУ.

ЭБУ, в свою очередь, рассчитывает необходимое давление наддува на основе множества параметров, но ключевым измерительным элементом является:

Датчик абсолютного давления во впускном коллекторе (Manifold Absolute Pressure sensor, MAP-сенсор).

Именно он измеряет реальное давление воздуха после интеркулера, непосредственно перед его поступлением в цилиндры. На основе его показаний ЭБУ:

• Корректирует количество впрыскиваемого топлива.
• Управляет работой клапана EGR (диагностика клапана EGR).
• Отправляет команды на актуатор турбины для достижения целевого давления.

Иногда в системе может присутствовать дополнительный датчик давления на выходе из турбокомпрессора (датчик давления наддува, Boost Pressure Sensor), но на большинстве модификаций ISF 3.8 его роль выполняет один MAP-датчик, установленный на коллекторе.

Точное расположение MAP-датчика на двигателе

MAP-сенсор установлен непосредственно на впускном коллекторе – алюминиевой детали, по которой воздух распределяется по цилиндрам.

Конкретные ориентиры для поиска на Cummins ISF 3.8:

• Основной узел: Найдите впускной коллектор. Он расположен с левой стороны двигателя (по ходу движения), если смотреть со стороны радиатора. К нему подходит большой резиновый или пластиковый патрубок от интеркулера.
• Место на коллекторе: Датчик обычно вкручен или установлен на пластиковом фиксаторе в верхней или передней части коллектора, ближе к его центру. Он может быть расположен рядом с датчиком температуры всасываемого воздуха (IAT), который часто стоит в том же патрубке.

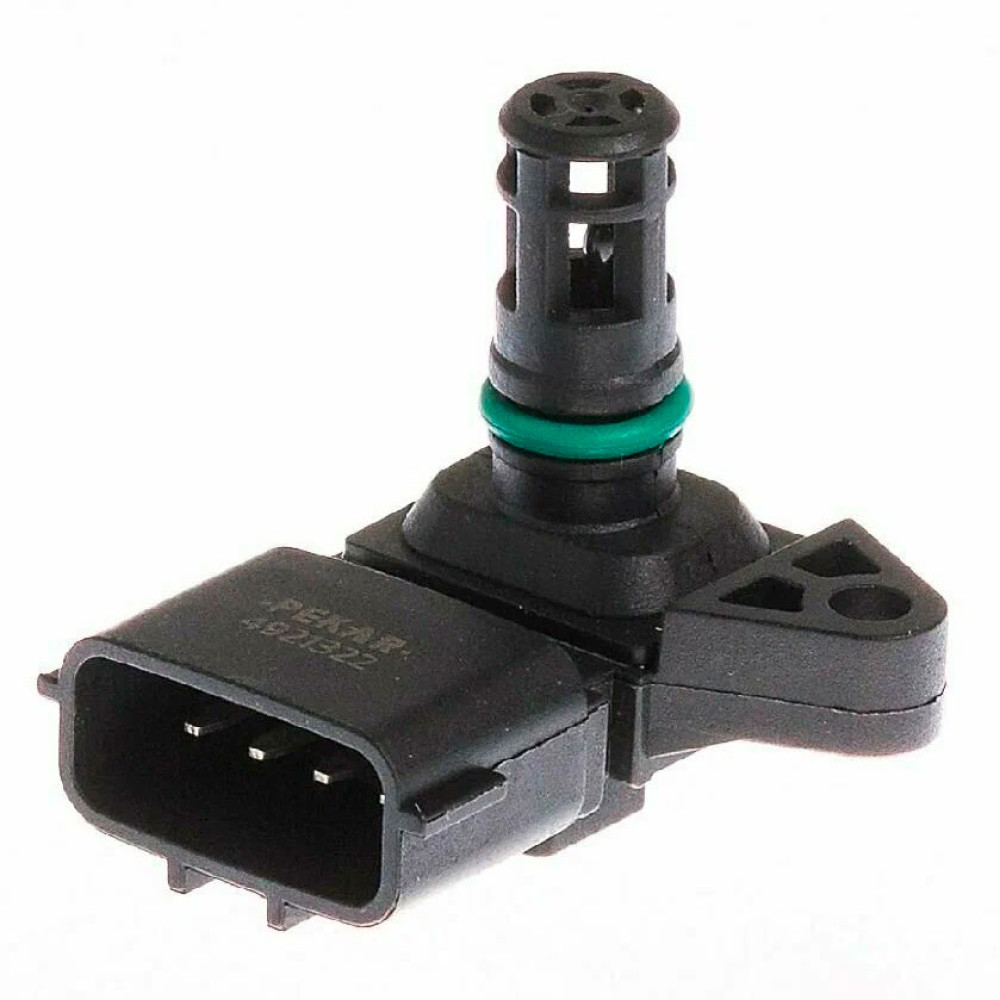

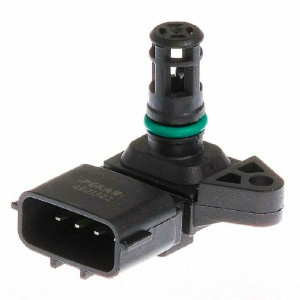

• Внешний вид: Это небольшая пластиковая или металлическая деталь цилиндрической или прямоугольной формы с электрическим разъемом (3-4 контакта) и тонким резиновым вакуумным шлангом, который соединяет его с внутренней полостью впускного коллектора. Этот шланг – ключевая примета, отличающая MAP-датчик от других.

Таким образом, для поиска нужно найти впускной коллектор и осмотреть его на наличие небольшого устройства с подключенными к нему проводом и тонким шлангом.

Как получить доступ к датчику для проверки или замены

Доступ к MAP-датчику на большинстве автомобилей с двигателем камминз (ГАЗель, Валдай) достаточно простой.

1. Откройте капот и зафиксируйте его.
2. Найдите впускной коллектор с левой стороны двигателя.
3. Очистите область вокруг датчика от пыли и грязи, чтобы предотвратить их попадание во впускной тракт при снятии.
4. Отсоедините электрический разъем, нажав на фиксатор.
5. Аккуратно снимите вакуумный шланг с штуцера датчика. Он может сидеть плотно, иногда требуется осторожно провернуть его или поддеть отверткой.
6. Теперь датчик можно открутить (обычно на ключ-шестигранник или под торцевую головку) или вынуть из пластикового держателя, если он установлен на защелках.

Важно не повредить хрупкий вакуумный шланг и не уронить мусор в отверстие коллектора при снятии датчика.

Признаки неисправности датчика давления наддува

Неисправный MAP-датчик заставляет ЭБУ работать «вслепую», что приводит к серьезным нарушениям в работе двигателя:

1. Значительная потеря мощности и вялый разгон. ЭБУ, не получая данных о реальном давлении, переходит в аварийный режим и ограничивает подачу топлива для защиты двигателя.
2. Повышенный расход топлива. Неверное соотношение «воздух-топливо».
3. Черный дым из выхлопной трубы под нагрузкой. Признак переобогащенной смеси из-за того, что ЭБУ «думает», что воздуха мало, и льет больше топлива.
4. Нестабильная работа на холостом ходу, провалы, троение.
5. Проблемы с запуском горячего двигателя.
6. Горит лампа «CHECK ENGINE». При сканировании будут ошибки, связанные с MAP-сенсором. Типичные коды для Cummins:
   • P0106 – Диапазон/производительность цепи датчика абсолютного давления в коллекторе.
   • P0107 – Низкий уровень сигнала цепи датчика абсолютного давления в коллекторе.
   • P0108 – Высокий уровень сигнала цепи датчика абсолютного давления в коллекторе.
7. Двигатель может переходить в аварийный режим, ограничивая обороты.

Проверка и замена датчика MAP

Перед заменой стоит убедиться в неисправности самого датчика, а не его проводки или шланга.

1. Проверка вакуумного шланга: Визуально и на ощупь проверьте шланг, идущий от коллектора к датчику, на наличие трещин, заломов, разрывов или отсоединения. Он должен быть целым и герметичным. Можно продуть его.

2. Проверка питания и сигнала (требуется мультиметр и сканер):

• Сканер: Самый простой способ – считать показания датчика в реальном времени через диагностический разъем. На заглушенном двигателе он должен показывать атмосферное давление (~100 кПа или около 1 бара). На работающем моторе на холостом ходу давление будет ниже атмосферного (разрежение), а под нагрузкой – выше (наддув).
• Мультиметр: При включенном зажигании измерьте напряжение между сигнальным проводом и массой. Оно должно меняться в зависимости от давления (обычно в диапазоне 0.5-4.5В). Точные значения нужно сверять с мануалом.

3. Замена датчика:

1. Обеспечьте доступ и отсоедините разъем и шланг, как описано выше.
2. Аккуратно выкрутите или снимите старый датчик.
3. Очистите посадочное место от грязи. Убедитесь, что уплотнительное кольцо (если есть) на новом датчике на месте и в хорошем состоянии.
4. Установите новый датчик, подключите вакуумный шланг и электрический разъем.
5. После замены сбросьте ошибки ЭБУ с помощью сканера.

Если после замены симптомы не исчезли, проверьте целостность проводки к датчику, состояние впускного тракта на предмет утечек (подсос неучтенного воздуха) и работу самой турбины. Проверить герметичность системы можно по инструкции система турбонаддува проверка герметичности.

Итог: ищите на впускном коллекторе

Теперь вы знаете, что так называемый «датчик давления турбины» на камминз 3.8 на самом деле является MAP-датчиком и находится на впускном коллекторе. Вы правильно делаете, что ищете его расположение, ведь этот небольшой элемент оказывает огромное влияние на работу всего двигателя. Начните диагностику с визуального осмотра его шланга и разъема, а затем проверьте показания через сканер. Часто проблема решается простой очисткой контактов или заменой потрескавшегося вакуумного шланга. Грамотная проверка и замена этого датчика вернут вашему двигателю потерянную мощь и экономичность.
