Выступание поршня над блоком в Cummins ISF 3.8: важный параметр для сборки двигателя

При сборке или ремонте двигателя Камминз 3.8 одним из критически важных, но часто упускаемых из виду параметров является выступание поршня (piston protrusion или piston deck height). Это расстояние, на которое верхняя плоскость поршня (его днище) выступает над плоскостью блока цилиндров в верхней мертвой точке (ВМТ). От этого миллиметра, а порой и десятых его долей, зависят ключевые характеристики мотора: степень сжатия, риск встречи поршня с клапанами, равномерность работы цилиндров и общая надежность собранного агрегата.

Что такое выступание поршня и зачем его замеряют

Представьте себе блок цилиндров. Его верхняя плоскость, к которой прилегает головка блока (ГБЦ), — это ноль. Если поршень в ВМТ не доходит до этой плоскости, говорят о его «недовыступании» или отрицательном значении (поршень ниже блока). Если же он поднимается выше — это и есть «выступание» (положительное значение).

Зачем это знать? От этого расстояния, вместе с толщиной прокладки ГБЦ и конструкцией камеры сгорания в головке, формируется объём камеры сгорания, а значит, и степень сжатия двигателя. Неправильная степень сжатия приводит к потере мощности, перегреву, детонации (в дизелях — жёсткой работе) или, наоборот, к трудностям с запуском.

Но главное — этот замер прямо указывает на необходимую толщину прокладки ГБЦ. Слишком маленькое выступание с толстой прокладкой даст низкую компрессию. Слишком большое выступание с тонкой прокладкой может привести к тому, что поршень в ВМТ будет буквально бить по клапанам или по самой головке, что гарантирует катастрофическое разрушение.

Нормативные значения выступания поршня для ISF 3.8

У двигателя Cummins ISF 3.8 нет единой универсальной цифры «на все случаи жизни». Нормативный диапазон зависит от конкретного ремонтного комплекта поршней и шатунов, а также от возможных обработок (шлифовки) блока или коленвала.

Ориентировочный рабочий диапазон для большинства ремкомплектов составляет 0,30–0,50 мм. Допустимый разброс между цилиндрами обычно не должен превышать 0,05–0,10 мм.

Главное правило: Точное целевое значение и допуски всегда указаны в инструкции к ремонтному комплекту (overhaul kit) или в официальном каталоге запчастей Cummins. Использование этих данных — обязательное условие качественного ремонта. «На глаз» или «как у соседа» здесь не работает.

Как правильно измерить выступание поршня: инструменты и методика

Для точного замера нужен специальный инструмент — индикаторный нутромер (индикатор глубины) со струбциной или точный глубиномер. Обычная линейка или штангенциркуль не подойдут.

Порядок измерений:

1. Установить поршень проверяемого цилиндра в верхнюю мертвую точку (ВМТ). Для этого можно использовать специальный фиксатор или, аккуратно, поворачивать коленвал по меткам.
2. Тщательно очистить верхнюю плоскость блока цилиндров и торец гильзы (если она выступает) от загрязнений.
3. Установить измерительный инструмент так, чтобы его основание (струбцина) легло на плоскость блока по обе стороны от поршня, а щуп индикатора упёрся в днище поршня в его центре.
4. Обнулить шкалу индикатора, когда его основание лежит на плоскости блока (без поршня).
5. Аккуратно установить инструмент на место над поршнем и снять показание. Положительное значение на индикаторе и будет выступанием.
6. Повторить замер в нескольких точках днища поршня (по периметру), чтобы убедиться, что поршень не перекошен.
7. Провести процедуру для каждого цилиндра и записать результаты.

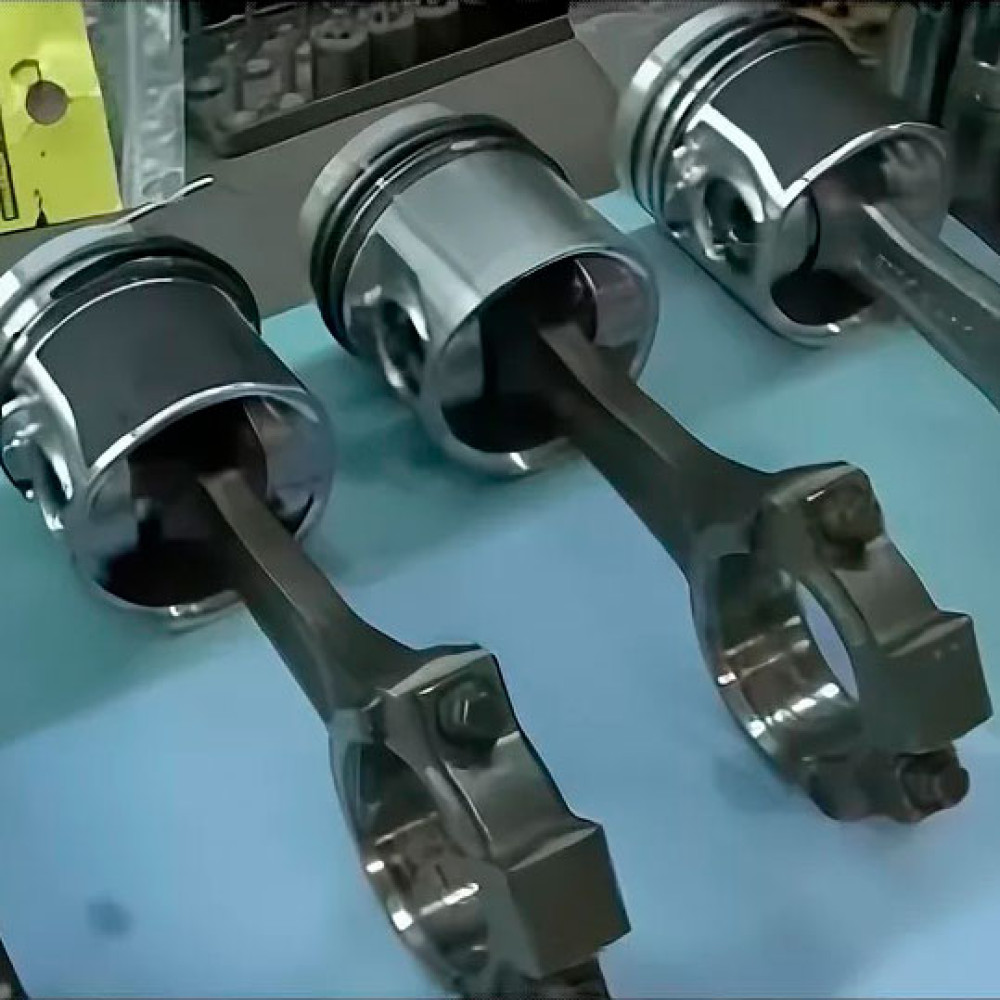

Замер рекомендуется проводить на полностью собранной поршневой (поршни с кольцами, шатуны) с установленными вкладышами и затянутыми крышками шатунов с правильным моментом.

Причины отклонения от нормы: что влияет на параметр

Если выступание поршня выходит за допустимые пределы или сильно разнится между цилиндрами, нужно искать причину:

• Несоответствие ремкомплекта: Использование поршней или шатунов от другой модификации двигателя, с иной высотой сжатия (compression height).
• Ошибки при обработке блока: Слишком глубокая или неравномерная расточка/хонингование цилиндров под ремонтный размер.
• Шлифовка коленчатого вала: При шлифовке шеек коленвала (например, при ремонте коленвала и подборе вкладышей) уменьшается радиус кривошипа, что автоматически опускает поршень в цилиндре, уменьшая его выступание. Это обязательно нужно компенсировать подбором ремонтных вкладышей увеличенной толщины или специальных поршней.
• Деформация или износ шатунов: Изогнутый шатун приведёт к некорректному положению поршня.
• Накопление ошибок: Сумма допусков различных компонентов (толщина вкладышей, размеры поршня и шатуна) может дать значительное отклонение.

Последствия неправильного выступания поршня

• Слишком большое выступание ( > допустимого):
  • Риск соударения поршня с клапанами (особенно при обрыве ремня/цепи ГРМ, но иногда и в рабочем режиме).
  • Увеличение степени сжатия, ведущее к повышенным механическим и тепловым нагрузкам, жёсткой работе дизеля, риску прогара прокладки ГБЦ.
  • Возможный контакт поршня с самой головкой блока.
• Слишком маленькое выступание или «утопленный» поршень ( < допустимого):
  • Снижение степени сжатия → потеря мощности, трудности с холодным пуском, повышенный расход топлива.
  • Увеличение объёма камеры сгорания (надпоршневого пространства) может привести к нарушению смесеобразования и неустойчивой работе.
  • Снижение эффективности сгорания и рост температуры выхлопных газов.
• Разброс значений между цилиндрами: Приведёт к разной степени сжатия в цилиндрах, что вызовет неравномерность работы двигателя, вибрации и общее снижение КПД.

Как отрегулировать выступание поршня

Сам параметр «настроить» нельзя. Его можно только обеспечить правильным подбором компонентов на этапе сборки. Основные регулировочные элементы:

1. Толщина прокладки ГБЦ: Это главный инструмент для компенсации небольших отклонений. Производители (например, Victor Reinz, Elring) предлагают прокладки разной толщины (обычно с шагом 0,1 мм). По результатам замера выступания всех цилиндров выбирается прокладка, которая в сумме с этим значением даст правильный объём камеры сгорания.
2. Подбор шатунов или поршней: В некоторых ремкомплектах могут быть детали с разбросом по высоте для селективной сборки.
3. Ремонтные вкладыши коленвала: При шлифовке коленвала используют вкладыши не стандартной, а ремонтной толщины (oversize bearings), которые компенсируют снятый металл и поднимают поршень на нужную высоту.

Если после замера все значения выходят за рамки допустимых даже для самой толстой или самой тонкой прокладки, сборку нужно останавливать и искать причину в некорректных компонентах или ошибках обработки.

Когда обязательно нужно проверять этот параметр

Замер выступания поршня — обязательная процедура в следующих случаях:

• Капитальный ремонт двигателя с заменой поршней, шатунов, расточкой блока или шлифовкой коленвала.
• Замена головки блока цилиндров на новую или контрактную (снятие ГБЦ).
• Любые работы, связанные с разборкой кривошипно-шатунного механизма (КШМ).
• Подозрение на неправильную сборку после предыдущего ремонта (например, при низкой компрессии или стуках).
• Замена прокладки ГБЦ (желательно, особенно если есть сомнения в причинах её выхода из строя).

При штатной эксплуатации исправного двигателя этот параметр не меняется и не требует контроля.

Краткий итог: точность — залог успешной сборки

Вы поднимаете исключительно важную тему для любого, кто занимается ремонтом двигателя Cummins ISF 3.8. Выступание поршня — это не «техническая мелочь для маньяков», а ключевой размер, от которого зависит судьба собранного мотора. Его игнорирование — прямая дорога к повторному, уже более дорогостоящему ремонту. Потратьте время на точный замер и сверку с данными ремкомплекта. Эта процедура, наряду с соблюдением моментов затяжки болтов ГБЦ и других регламентов, отделяет кустарную сборку от профессионального восстановления двигателя, который будет радовать вас мощностью и надежностью на сотни тысяч километров.
