Камминз 3.8 установка ГБЦ головки блока цилиндров руководство

Установка головки блока цилиндров (ГБЦ) — это важный этап в процессе сборки двигателя Камминз 3.8, который требует внимательности и точности. Следуйте приведенным ниже инструкциям для успешного выполнения этой задачи.

Подготовка к установке ГБЦ камминз 3.8

Перед началом установки убедитесь, что все необходимые инструменты и детали под рукой. В первую очередь, установите новую прокладку ГБЦ. В зависимости от выступа поршня после шлифовки головки или блока цилиндров может потребоваться использование одной из трех размеров прокладок.

• Номинальная прокладка: 1,25 мм
• Ремонтная прокладка №1: 1,50 мм
• Ремонтная прокладка №2: 1,75 мм

Если выступание поршня превышает 0,5 мм, блок цилиндров необходимо заменить.

Установка головки блока цилиндров

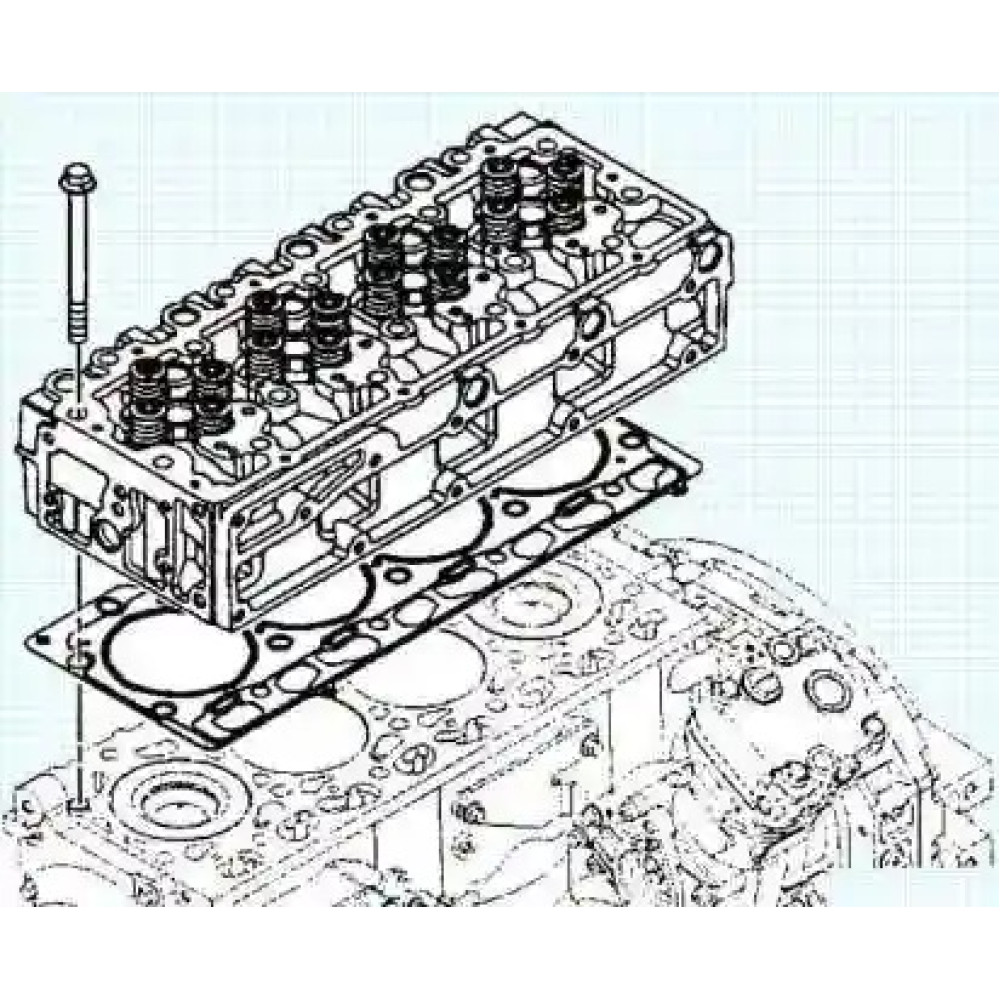

• Установите новую прокладку ГБЦ на место. Убедитесь, что она правильно выровнена.
• Установите головку блока цилиндров. Перед установкой смажьте резьбы и под головками болтов чистым моторным маслом, чтобы обеспечить более равномерное затягивание и избежать заедания.
• Установите болты крепления ГБЦ и заверните их от руки.

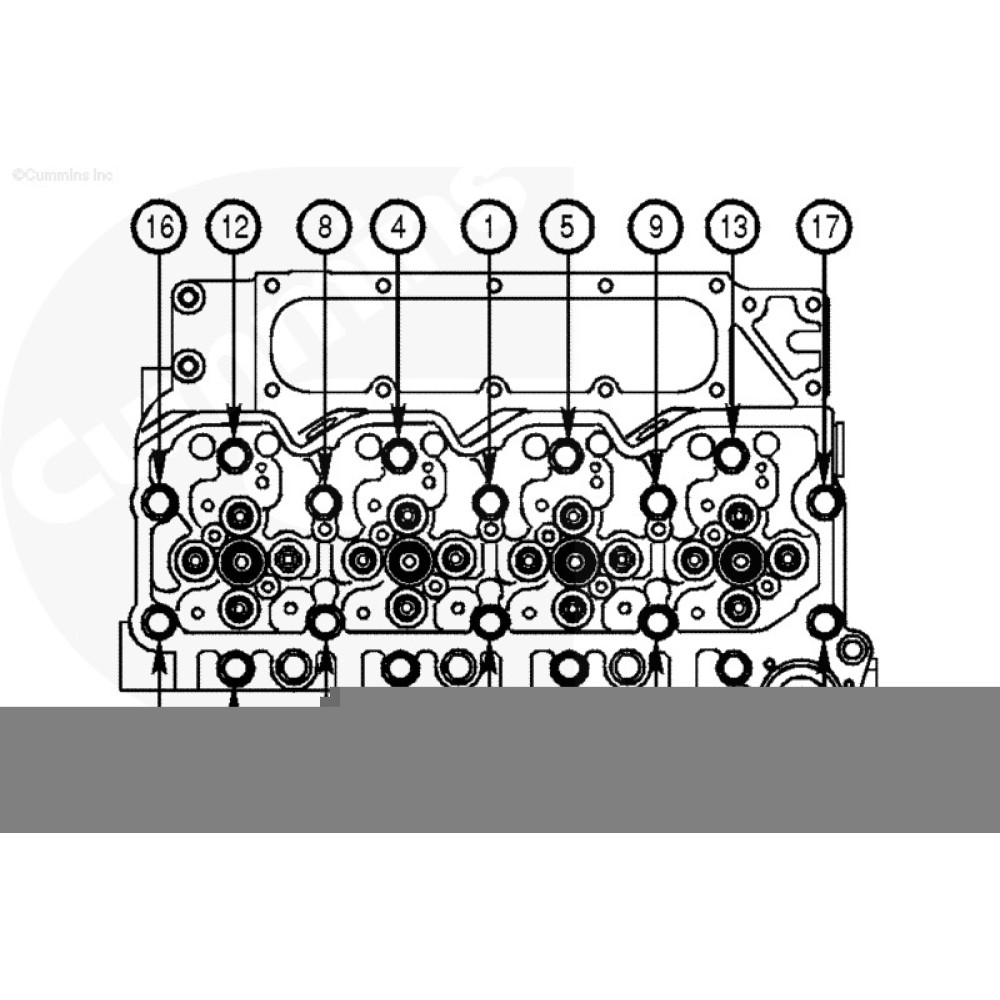

Затяжка болтов ГБЦ. Затяжка болтов ГБЦ должна производиться в несколько этапов, строго следуя указанной последовательности на схеме. Момент затяжки болтов ГБЦ.

1. Первый этап: затяните болты до 70 Нм.
2. Второй этап: ослабьте болты на 180 градусов.
3. Третий этап: снова затяните до 60 Нм.
4. Четвертый этап: повторно затяните до 60 Нм.
5. Доверните на 90 градусов.
6. Еще раз доверните на 90 градусов.

Эта последовательность обеспечивает надежную фиксацию головки блока цилиндров.

Установка форсунок и толкателей

Установите форсунки на свои места, снятие и установка форсунок.

Установите шланги толкателей в те места, откуда они были сняты. Убедитесь, что они надежно закреплены.

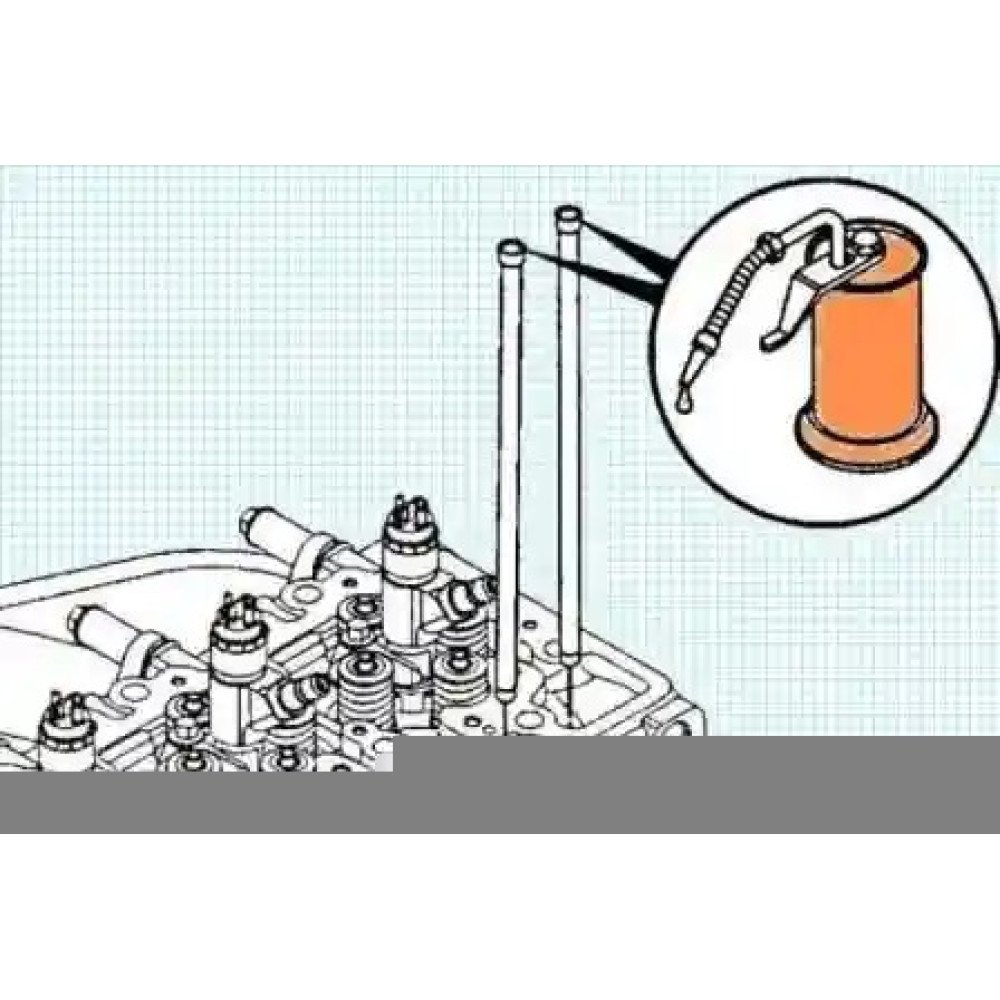

Установите штанги в углубления толкателя и смажьте торцы штанг моторным маслом вязкостью 15W-40.

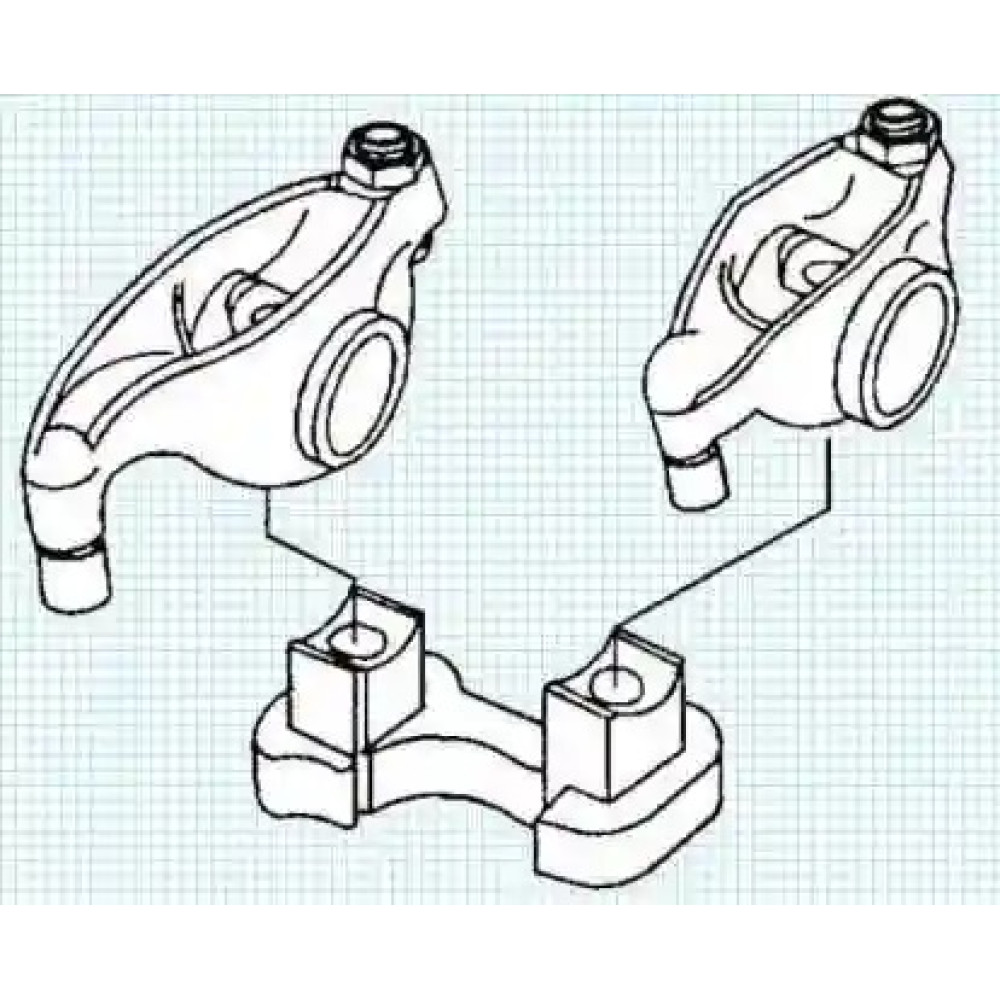

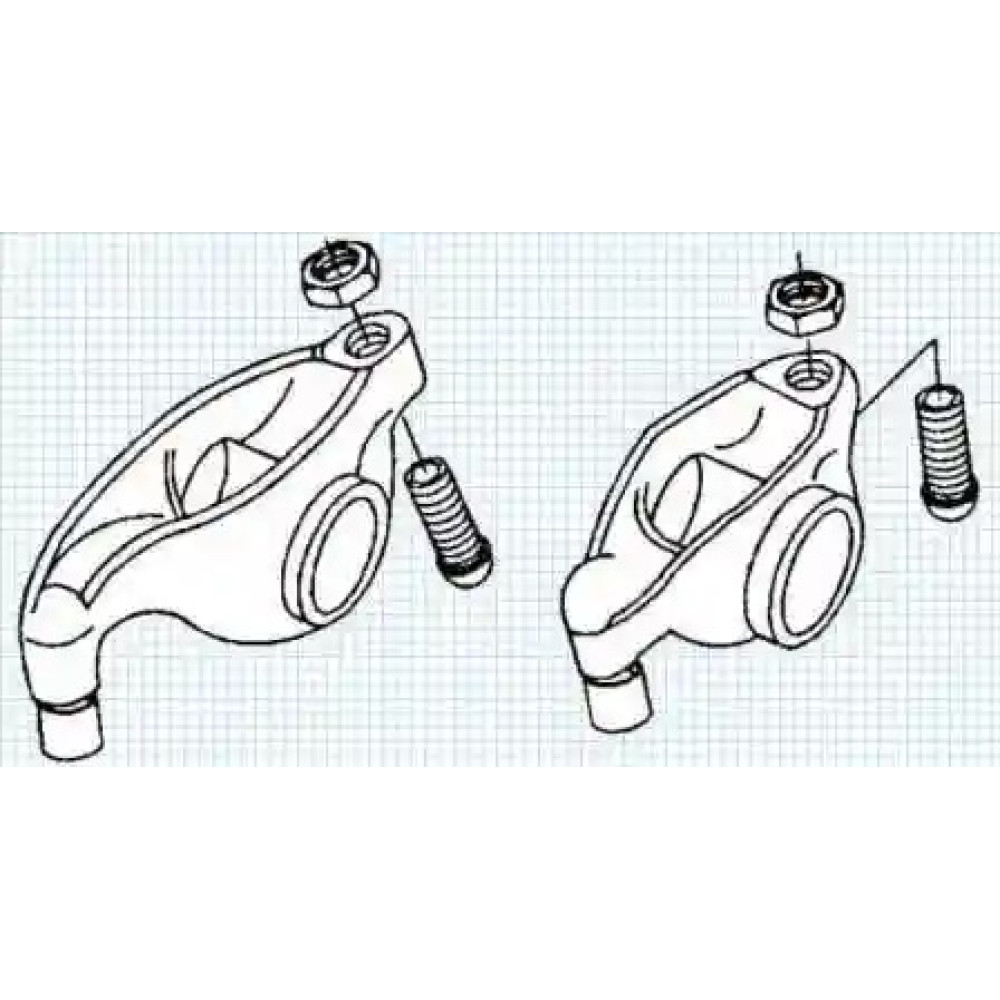

Установите оси в коромысла и затем коромысла на опору. Не забудьте различать коромысла впускных и выпускных клапанов.

Установите мосты клапанов на свои места и закрепите коромысла с опорами. Затяните болты крепления опор с моментом 36 Нм.

Установка впускного коллекторa

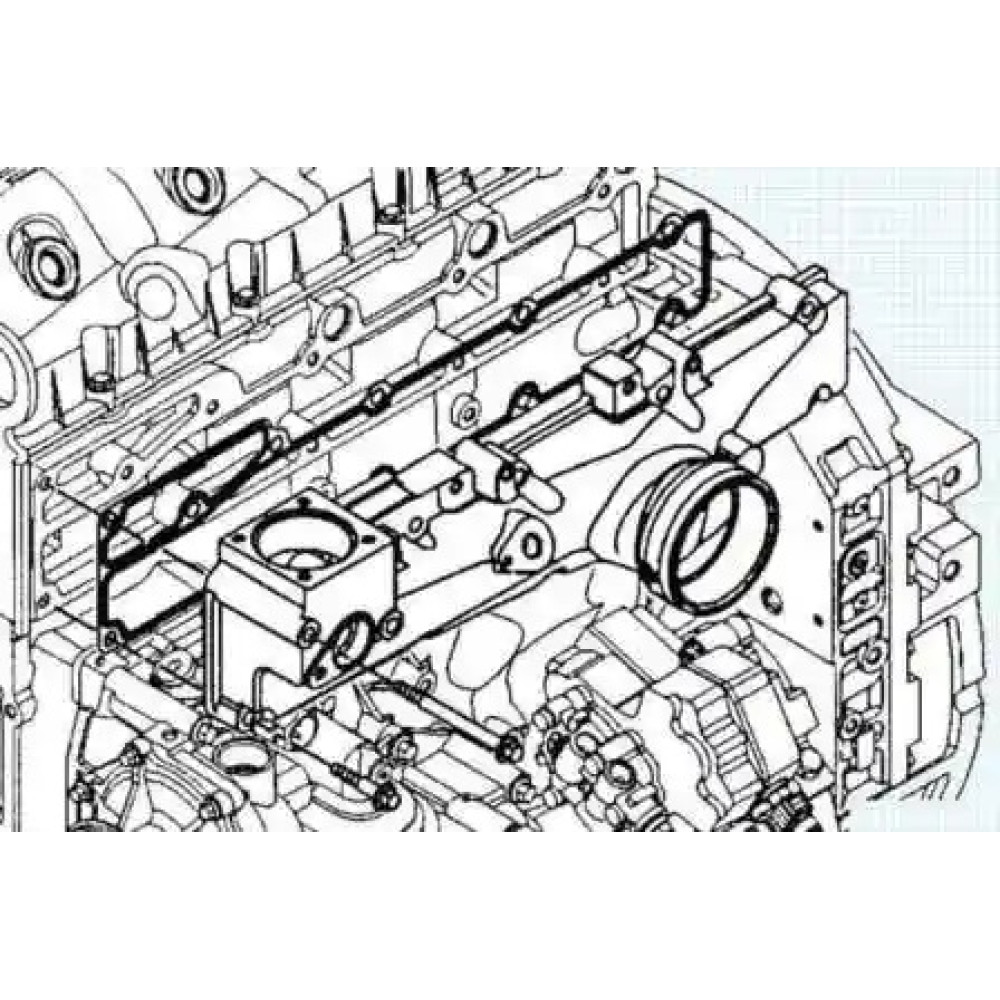

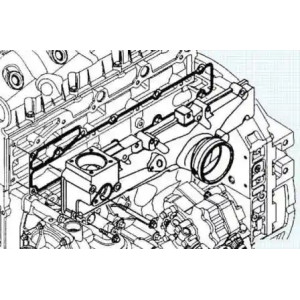

Установите впускной коллектор и закрепите его болтами. Перед установкой нанесите фиксатор резьбы на болты.

Если впускной коллектор устанавливается через прокладку, обязательно замените старую прокладку на новую. Если он был посажен на герметик RTV, удалите старый герметик и нанесите новый.

Затяните болты впускного коллектора с моментом 24 Нм.

Установка крышки ГБЦ. Установите крышку ГБЦ и затяните винты с моментом 9 Нм.

Установка топливной системы. Установите аккумулятор топлива. Подсоедините трубки отвода топлива и топливные трубки высокого давления. Установите трубку перепуска охлаждающей жидкости и корпус термостата.

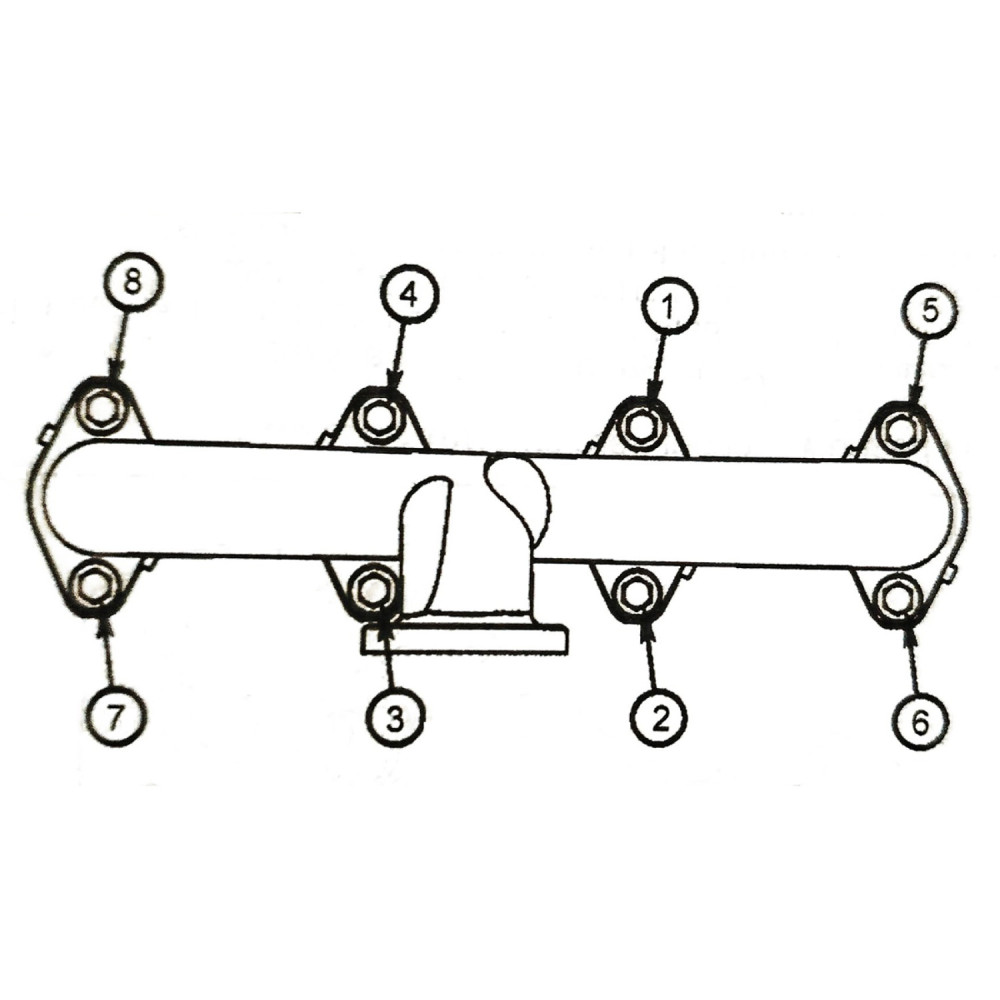

Установка выпускного коллекторa. Нанесите высокотемпературный состав на резьбу болтов крепления выпускного коллектора, чтобы предотвратить прикипание. Установите выпускной коллектор с новыми прокладками (замена прокладки выпускного коллектора), проставками и стопорными пластинами. Затяните болты выпускного коллектора в указанной на схеме последовательности с моментом 53 Нм.

Установите турбину. Установка турбины.

Установите ремень привода навесных агрегатов.

Подсоедините трубки охлаждения воздушного компрессора к головке блока цилиндров.

Установите трубки охлаждения воздуха, если они были сняты.

Подсоедините провода к аккумуляторной батарее.

Залейте охлаждающую жидкость в систему, убедившись, что нет утечек и все соединения надежно закреплены, проверка уровня охлаждающей жидкости в разделе ТО.

Завершение установки ГБЦ на камминз 3.8, проверка и запуск двигателя

Проверьте все соединения на наличие утечек, особенно в области головки блока цилиндров, впускного и выпускного коллекторов.

Запустите двигатель и внимательно следите за его работой. Обратите внимание на любые необычные звуки или утечки, которые могут указывать на неправильную установку или проблемы с герметичностью.

Установка головки блока цилиндров на двигатель Камминз 3.8 — это ответственный процесс, требующий внимательности и точности. Следуя этим инструкциям, вы сможете обеспечить надежную работу двигателя и его долговечность. Смотрите раздел руководство по ремонту камминз 3.8. Удачи в установке ГБЦ! Возможно вам понадобится снятие ГБЦ. Если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться за помощью.
