Как отличить прогорание прокладки головки блока цилиндров от кавитации на двигателе Камминз ISF 3.8
Прокладка головки блока цилиндров — это тонкая, но критически важная деталь, разделяющая камеру сгорания, масляные и охлаждающие каналы. Ее прогорание на двигателе Камминз ISF 3.8 — проблема серьезная и требует быстрой реакции. Однако симптомы часто путают с другой коварной неисправностью — кавитацией гильз цилиндров. Неверный диагноз ведет к неправильному и дорогому ремонту.
Как понять, что прогорела прокладка ГБЦ на Камминз 3.8?
Ключевые признаки — это попадание выхлопных газов в систему охлаждения (пузыри в расширительном бачке), смешивание масла с антифризом (эмульсия на щупе или в бачке) и потеря компрессии в двух соседних цилиндрах. Часто сопровождается перегревом и белым дымом из выхлопа.
Главные признаки прогоревшей прокладки ГБЦ
Когда нарушается целостность этой прокладки, среды внутри двигателя начинают смешиваться или выходить наружу. Симптомы зависят от места пробоя.
- Выхлопные газы в антифризе. Самый верный признак. В расширительном бачке вы видите постоянное бурление, даже на остывшем моторе. Крышку может вышибать. Газы попадают в систему охлаждения, создавая воздушные пробки, что приводит к локальному перегреву и перегреву двигателя Камминз 3.8 в целом.
- Масло в антифризе и антифриз в масле. Если прогорает между масляным и охлаждающим каналами, образуется характерная светло-коричневая эмульсия — «майонез» на масляном щупе и под крышкой маслозаливной горловины. В расширительном бачке антифриз становится маслянистым, темнеет. Это критическая ситуация, угрожающая всему двигателю.
- Падение компрессии и белый дым. При пробое в камеру сгорания начинает подсасывать антифриз. Он сгорает, образуя густой белый пар из выхлопной трубы, который не рассеивается. Компрессия резко падает, обычно в двух соседних цилиндрах. Двигатель троит, теряет мощность. Проверить это можно замером, о нормах замеров протечек в двигателе мы писали отдельно.
- Внешние течи. Иногда прогорание проявляется течью охлаждающей жидкости или масла по стыку блока и головки снаружи. Это менее опасный, но очевидный симптом.
Что такое кавитация гильз и ее симптомы
Кавитация — это физическое разрушение внешних стенок гильз цилиндров (рубашки охлаждения) из-за схлопывания микропузырьков в антифризе. Вибрации стенок гильзы создают перепады давления, пузырьки лопаются с микроударом, выбивая металл. Это долгий процесс, характерный для дизельных моторов.
Как проявляется кавитация на Камминз 3.8:
- Антифриз уходит в масло, но газы в систему охлаждения не попадают. Это главное отличие. Вы видите эмульсию на щупе, уровень антифриза медленно, но постоянно падает. Однако бурления в расширительном бачке нет.
- Нет привязки к конкретным цилиндрам. В отличие от прокладки, кавитация может поразить один или несколько цилиндров, но необязательно соседние. Падение компрессии может быть не таким резким и заметным на ранних стадиях.
- Развивается медленно. Проблема нарастает постепенно, месяцами. Вы просто доливаете антифриз и удивляетесь, куда он девается, пока количество масляной эмульсии не станет пугающим. Подробнее о признаках кавитации гильз на Камминз 3.8 мы рассказывали в отдельной статье.
Сравнение и точная диагностика: как отличить одну проблему от другой
Обе неисправности опасны, но ремонт разный. При прогорании прокладки часто достаточно ее снятия ГБЦ, проверки плоскостей и замены. При кавитации требуется дорогостоящая замена гильз и, возможно, самого блока цилиндров.
| Симптом / Критерий | Прогорание прокладки ГБЦ | Кавитация гильз |
|---|---|---|
| Газы в расширительном бачке | Есть (бурление, выбивает крышку) | Нет (система охлаждения герметична) |
| Эмульсия («майонез») в масле | Часто есть (при определенном месте пробоя) | Есть (основной симптом) |
| Скорость развития проблемы | Может быть резкой (после перегрева) | Очень медленная, постепенная |
| Падение компрессии | Резкое, в 2-х соседних цилиндрах | Возможное, не всегда явное, нет четкой локализации |

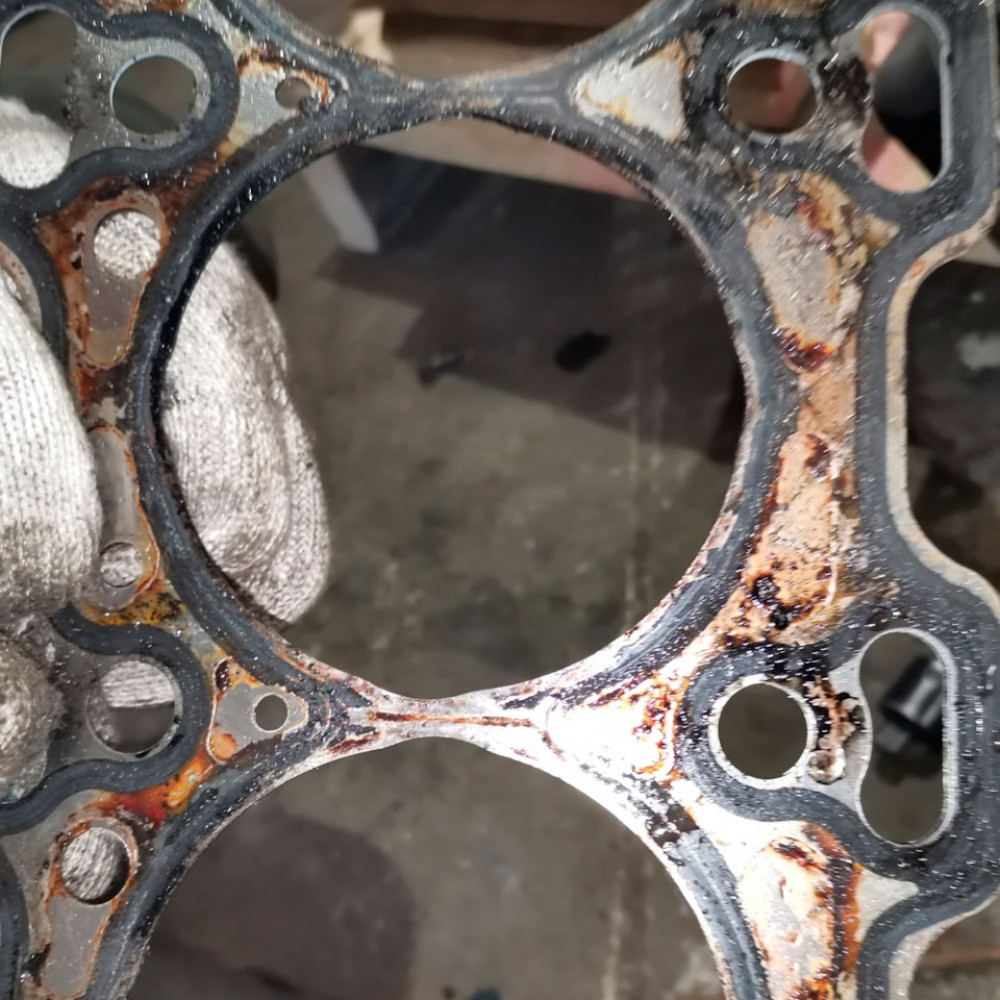

| Визуальная диагностика | Следы пробоя на старой прокладке после снятия ГБЦ | Раковины и язвы на внешней стороне гильз, видимые после их извлечения |
Порядок диагностики для владельца
- Проверьте расширительный бачок на холодном двигателе. Запустите мотор, снимите крышку. Если сразу пошли пузыри или фонтанирует антифриз — это почти гарантированно газы из камеры сгорания. Прокладка ГБЦ.
- Осмотрите масляный щуп и крышку горловины. Эмульсия есть, а пузырей в бачке нет? Склоняемся к кавитации. Эмульсия есть и пузыри есть? Скорее всего, прокладка прогорела между каналами.
- Сделайте тест на наличие выхлопных газов в антифризе. Существуют специальные жидкостные тестеры (газоанализаторы), которые меняют цвет, если в охлаждающей жидкости есть углекислый газ. Это самый точный способ подтвердить пробой прокладки в систему охлаждения.
- Замерьте компрессию. Резкая разница в двух соседних цилиндрах укажет на пробой между ними.
Если вы обнаружили эмульсию, но не нашли газов в системе охлаждения, не спешите расслабляться. Следующим шагом должна быть диагностика причин попадания масла в антифриз, где кавитация — одна из главных подозреваемых.
Вопрос-ответ по проблемам ГБЦ и кавитации
На камминз 3.8 может ли быть кавитация и прогорание прокладки одновременно?
Да, такое возможно. Например, длительная работа с кавитацией и эмульсией в масле ухудшает свойства прокладки и может спровоцировать ее прогар. Диагностика в таком случае сложнее, требует последовательного вскрытия: сначала снять ГБЦ и исключить ее пробой, затем извлекать гильзы для осмотра.
Что делать, если двигатель Камминз 3.8 начал гнать масло в антифриз?
Немедленно прекратить эксплуатацию. Эмульсия не выполняет функции ни масла, ни антифриза. Дальнейшая работа приведет к износу вкладышей, распредвала, перегреву и заклиниванию двигателя. Требуется глубокая диагностика для выяснения точной причины.
Запчасти в фокусе
В статье подробно разобраны следующие запчасти и узлы системы Cummins ISF 3.8:
- Прокладка головки блока цилиндров (ГБЦ)
- Гильзы цилиндров (мокрого типа)
- Блок цилиндров
- Головка блока цилиндров (ГБЦ)
- Система охлаждения (включая расширительный бачок, патрубки)
- Масляная система (масляный щуп, каналы)
Что в итоге?
Вы сделали правильный шаг, разбираясь в этих сложных, но критических неисправностях. Умение отличить прогорание прокладки ГБЦ от кавитации гильз сэкономит вам не только деньги, но и время, направив ремонт по верному пути. Помните: ключевой маркер — наличие или отсутствие выхлопных газов в системе охлаждения. Начинайте диагностику с этого простого наблюдения, а для подтверждения используйте замеры компрессии и специальные тесты. Своевременное выявление проблемы убережет ваш двигатель Камминз 3.8 от катастрофических последствий.
