Камминз 3.8 снятие ГБЦ руководство

Снятие головки блока цилиндров — это важная процедура, которая может понадобиться для диагностики или ремонта двигателя. В этом руководстве мы подробно рассмотрим каждый шаг, чтобы вы могли выполнить эту задачу безопасно и эффективно.

Подготовительные действия для снятия ГБЦ

Отключение аккумулятора. Начните с отключения проводов от отрицательной клеммы аккумуляторной батареи. Это предотвратит случайные короткие замыкания во время работы.

Слив охлаждающей жидкости. Слейте охлаждающую жидкость из системы. Это можно сделать, открыв сливной кран на радиаторе или открутив нижний патрубок радиатора. Убедитесь, что вы используете подходящий контейнер для сбора жидкости.

Демонтаж компонентов перед снятием ГБЦ

Снятие ремня привода навесных агрегатов. Ослабьте натяжитель и снимите ремень, чтобы получить доступ к другим компонентам.

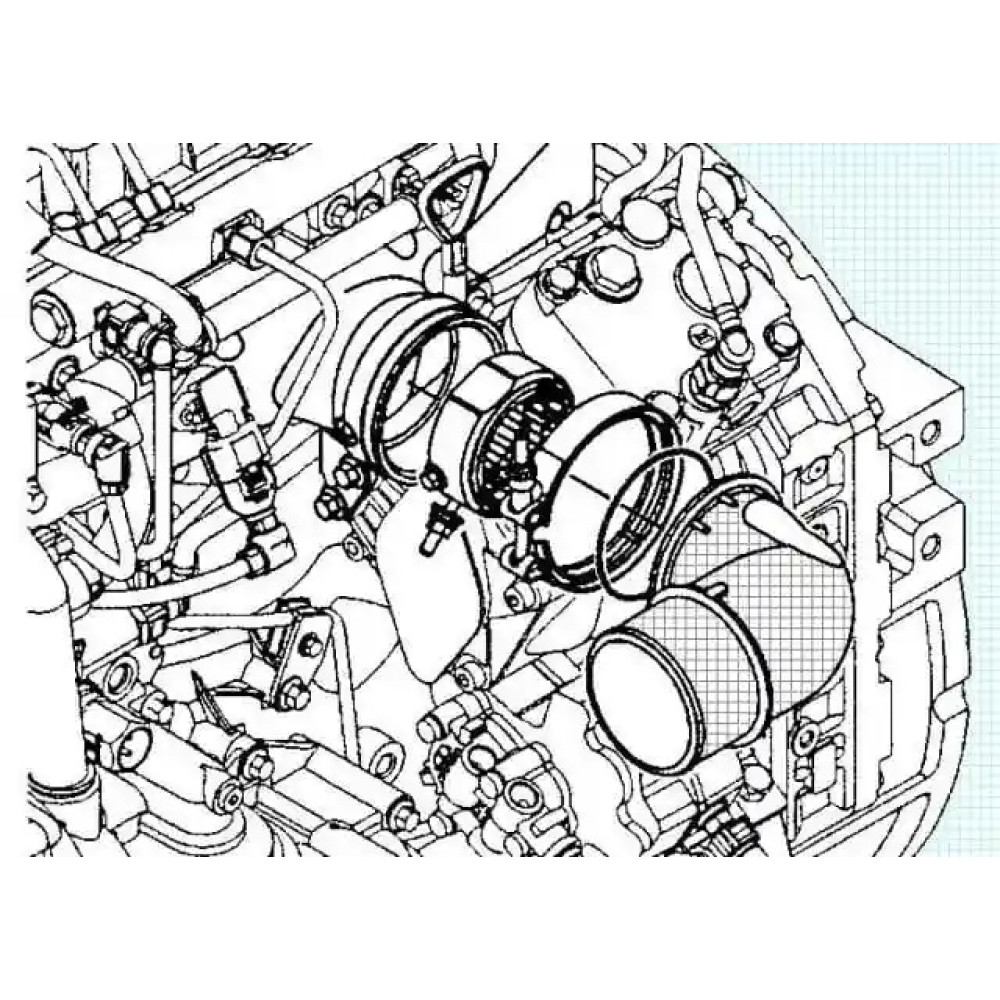

Снятие турбокомпрессора. Отсоедините все трубки и крепления, чтобы аккуратно снять турбокомпрессор.

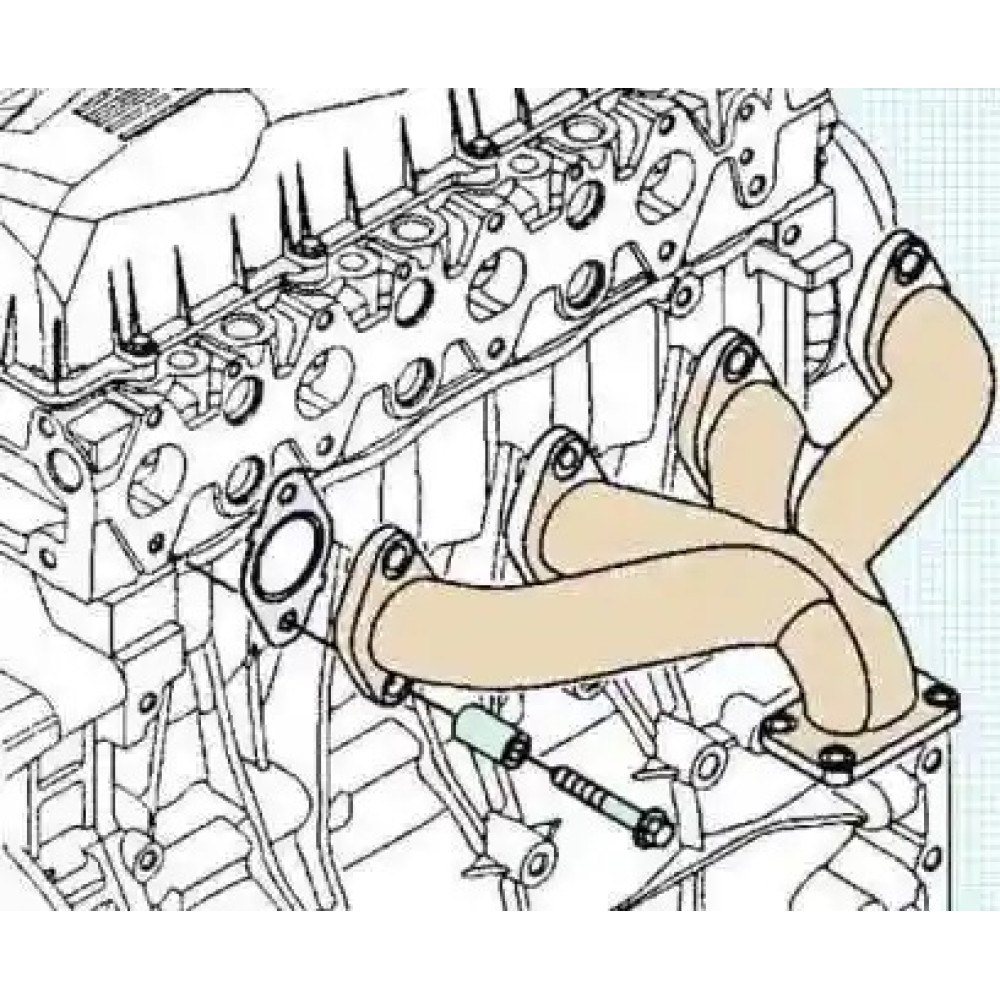

Снятие выпускного коллектора. Выверните болты крепления выпускного коллектора. Удалите стопорные пластины и проставки, затем аккуратно снимите коллектор вместе с прокладками.

Снятие корпуса термостата. Открутите болты и снимите корпус термостата для дальнейшего доступа к головке блока.

Снятие трубки перепуска охлаждающей жидкости. Отсоедините и снимите трубку, чтобы предотвратить ее повреждение при дальнейших работах.

Снятие топливных трубок высокого давления. Будьте осторожны, чтобы не повредить трубки, и используйте подходящие инструменты для их демонтажа.

Снятие аккумулятора топлива. Отсоедините аккумулятор топлива, чтобы освободить место для дальнейших операций.

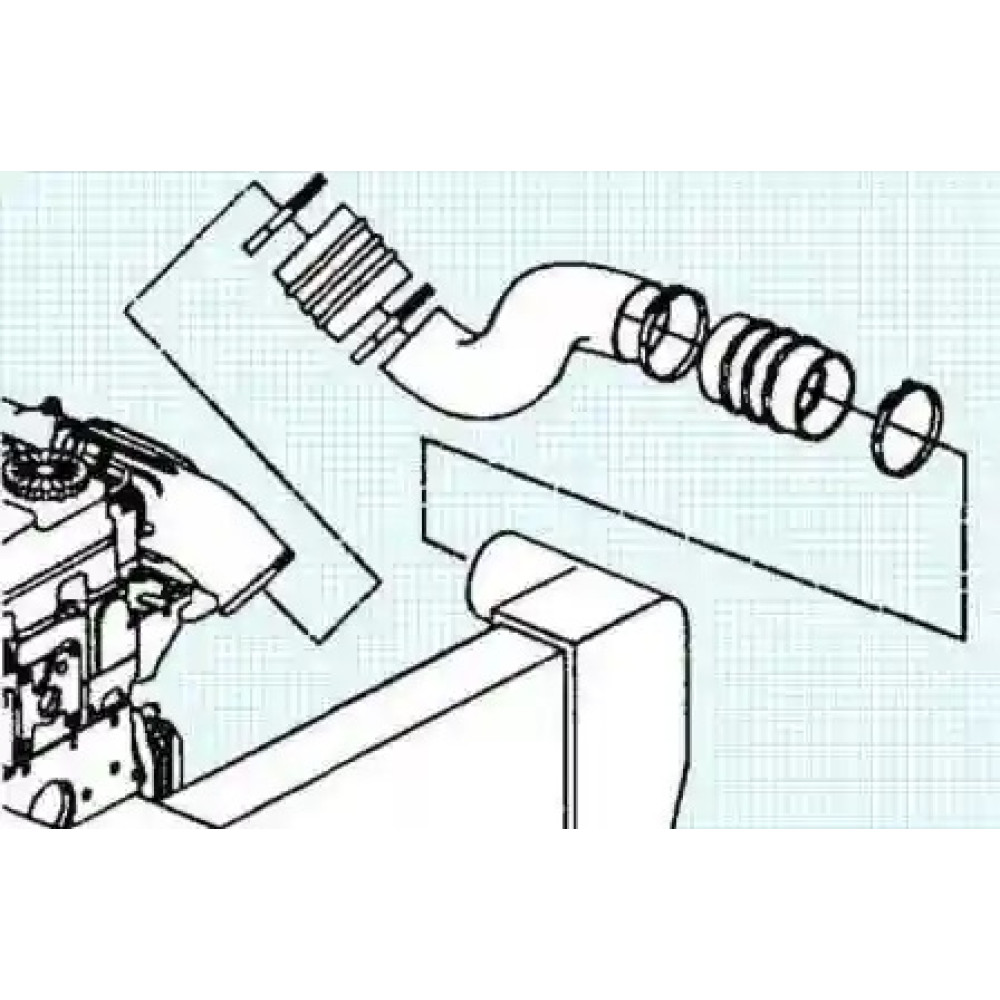

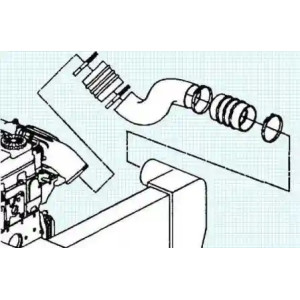

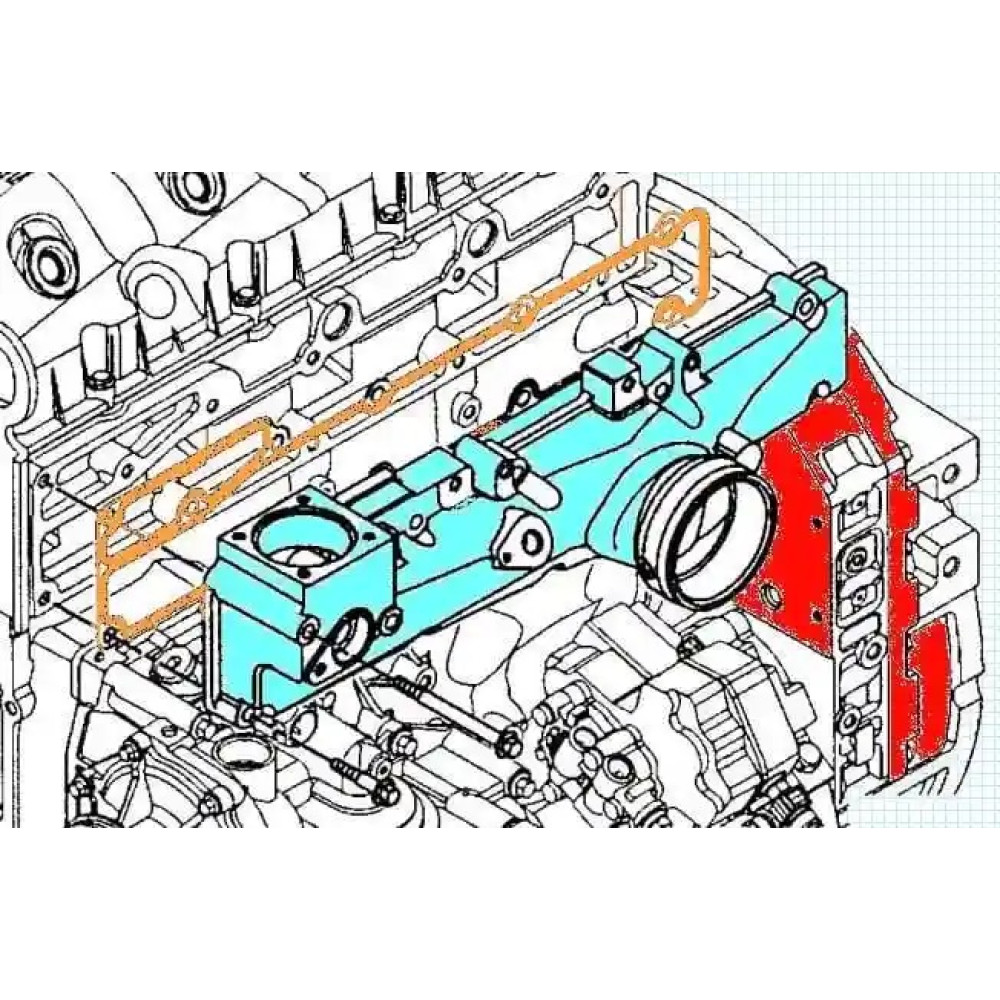

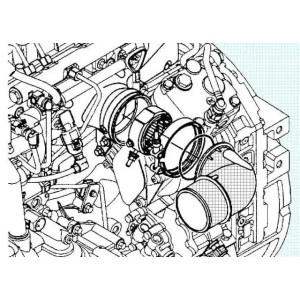

Снятие впускного коллектора. Ослабьте хомуты воздуховодов промежуточного охладителя наддувочного воздуха и снимите воздуховод. Затем открутите болты крепления впускного коллектора и снимите его вместе с прокладками.

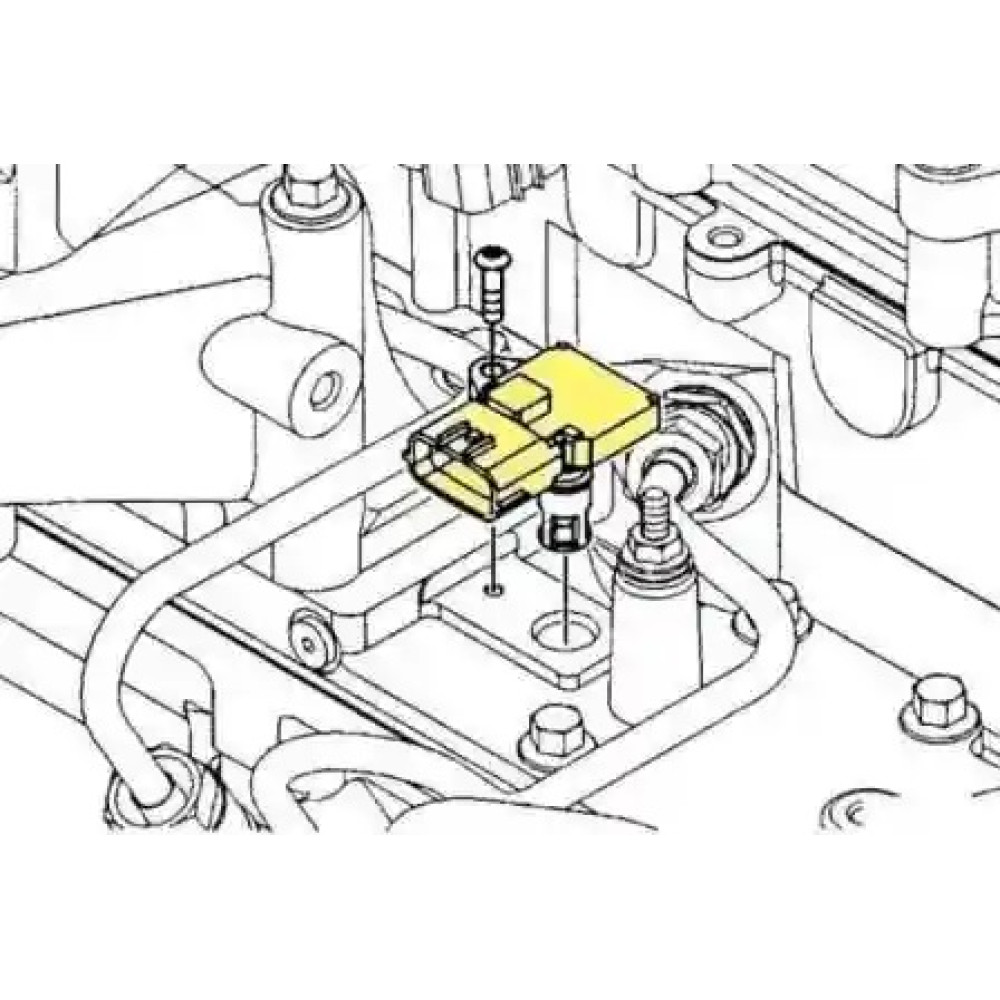

Снятие датчика давления во впускном коллекторе. Отсоедините разъем и аккуратно снимите датчик, чтобы не повредить уплотнительное кольцо.

Закрытие каналов в головке блока цилиндров. Заклейте каналы в головке блока цилиндров лентой, чтобы предотвратить попадание мусора в двигатель во время работы.

Отсоединение проводки двигателя. Отключите все разъемы и провода, связанные с головкой блока цилиндров.

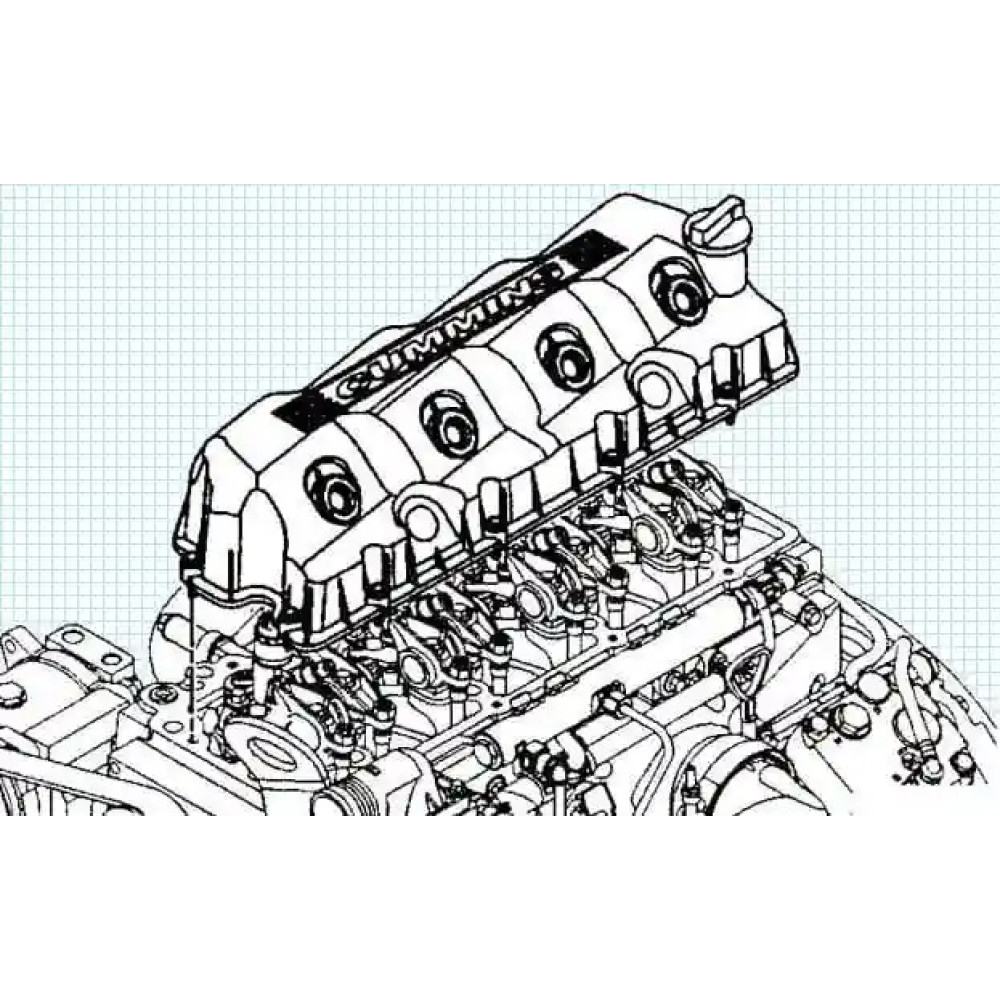

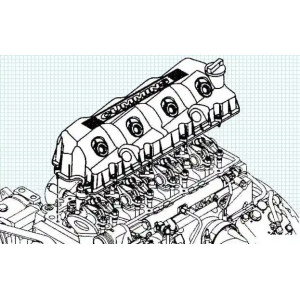

Снятие крышки ГБЦ. Ослабьте винты крепления крышки, но не снимайте их, так как они являются частью крышки. Аккуратно приподнимите крышку, оставив разъемы проводки в головке блока.

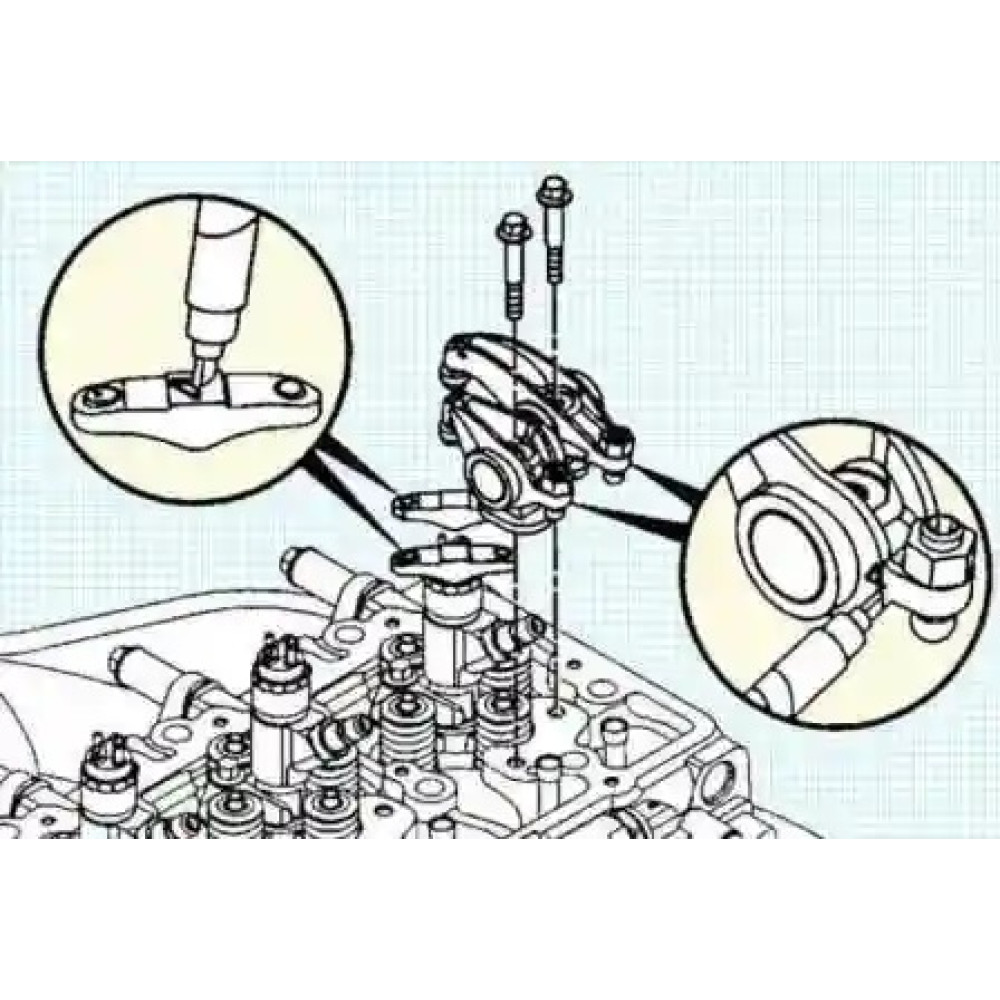

Снятие коромысел. Ослабьте контргайку и полностью отверните регулировочную гайку. Затем выверните болты крепления коромысел и снимите их, помечая их расположение для последующей установки.

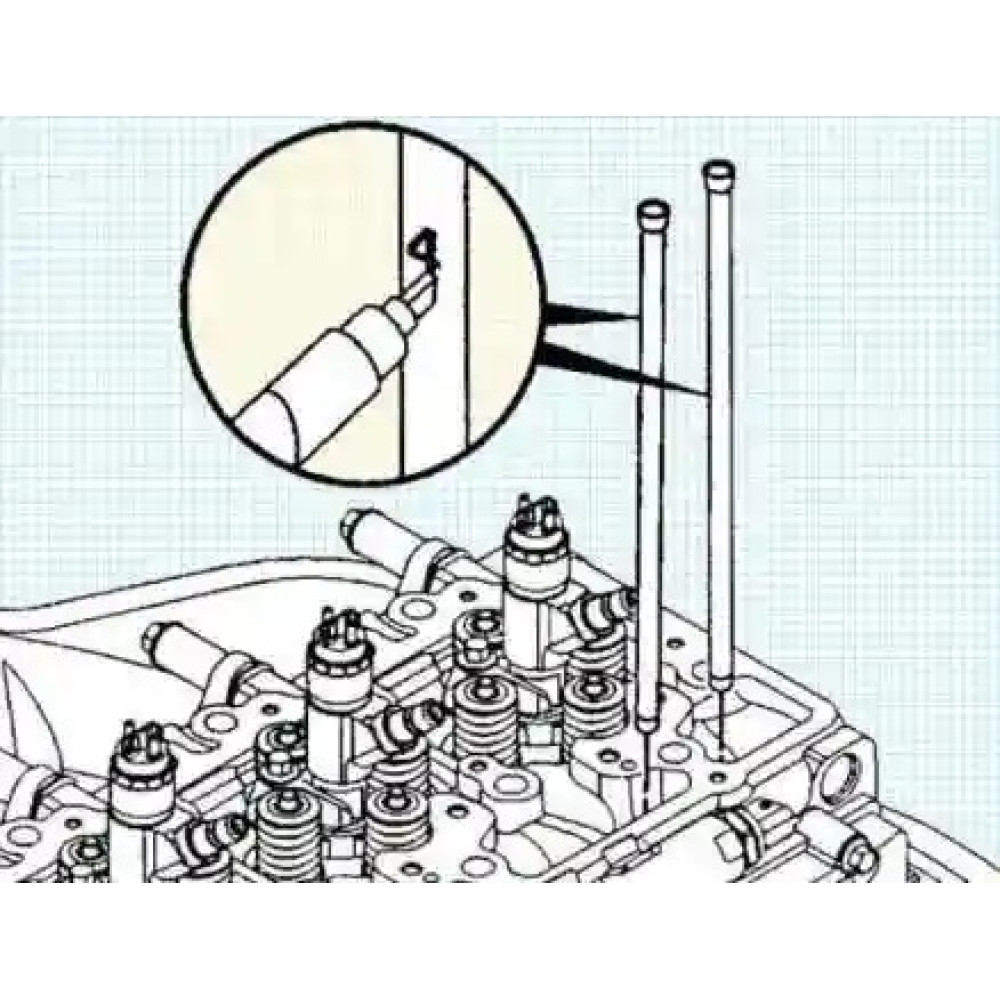

Снятие штанг толкателей. Убедитесь, что вы также пометили штанги толкателей, чтобы установить их обратно в те же места.

Снятие форсунок. Аккуратно извлеките форсунки, чтобы избежать повреждений.

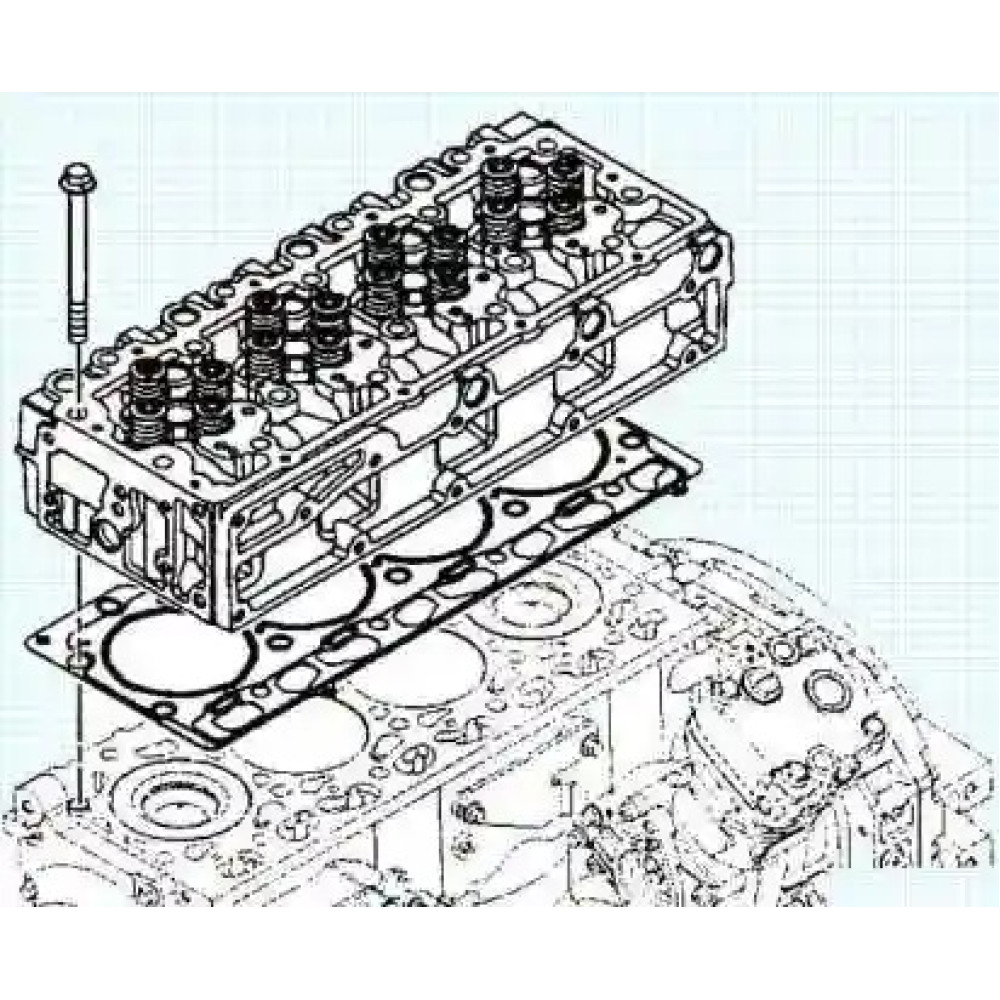

Снятие ГБЦ. Выровняйте усилие и равномерно в несколько проходов выверните болты крепления головки блока цилиндров. После этого аккуратно снимите головку.

Снятие прокладки ГБЦ. Удалите старую прокладку, проверяя поверхность на наличие повреждений.

Следуя этим шагам, вы сможете успешно снять головку блока цилиндров на двигателе Камминз 3.8. Если у вас возникнут вопросы в процессе работы, не стесняйтесь обращаться за помощью к специалистам! Посмотрите весь наш мануал по ремонту камминз 3.8 и добавьте сайт в закладки. Удачи в ваших ремонтных работах!
