Турбокомпрессор на Камминз 3.8: как диагностировать неисправности и отремонтировать

Турбокомпрессор на дизельном моторе — не опция, а необходимость. Без него Cummins ISF 3.8 теряет половину своей мощности и превращается в вялый агрегат, который с трудом тянет порожнюю машину. Но турбина — узел высокотехнологичный и чувствительный. Она работает в экстремальных условиях: тысячи оборотов, раскаленные газы, агрессивная масляная среда. Когда турбина начинает сдавать, мотор сигнализирует об этом потерей тяги, необычными звуками и дымом. Рассказываю, как правильно диагностировать проблемы, что можно починить своими руками, а когда пора ехать к спецам.

Конструкция и особенности турбины Holset на ISF 3.8

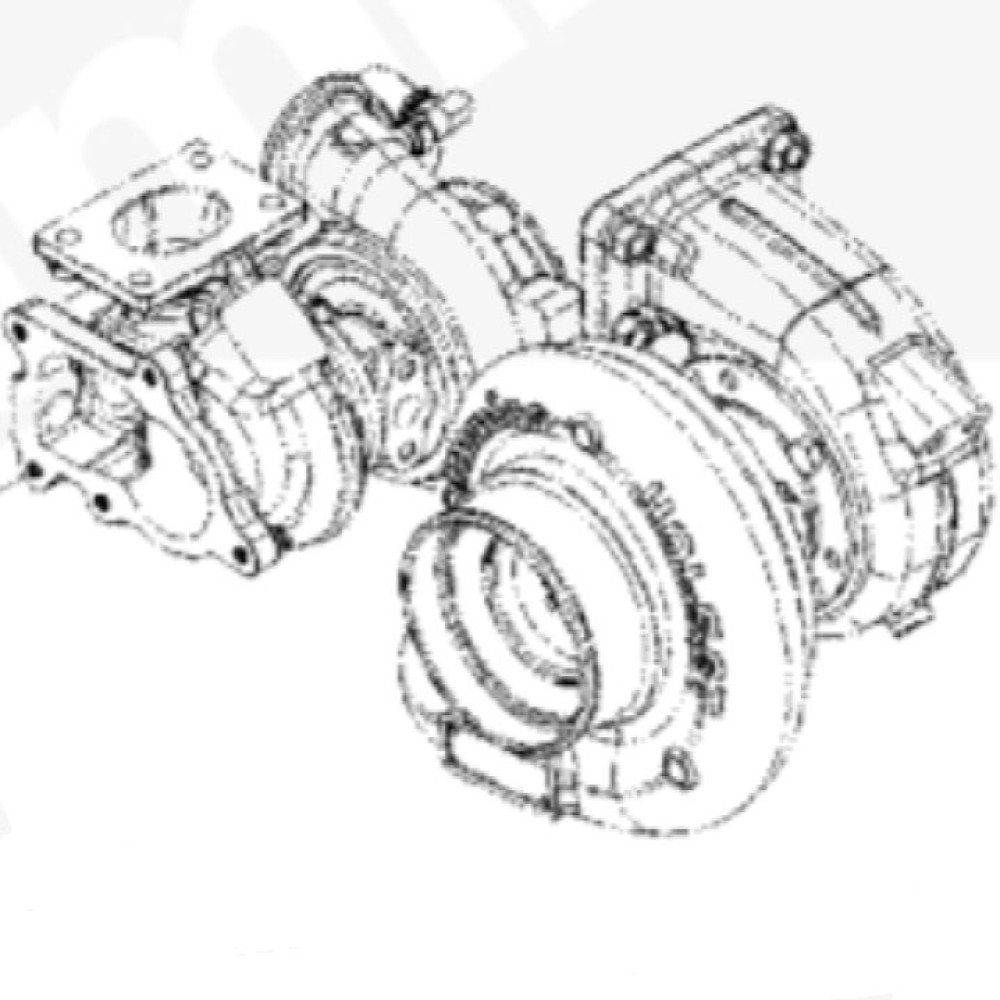

На двигателе камминз 3.8 с завода ставится турбокомпрессор марки Holset — это подразделение Cummins Turbo Technologies. В зависимости от года выпуска и модификации мотора можно встретить модели HE200WG или HE211W. Конструктивно это классическая турбина с изменяемой геометрией (VGT), что для дизеля объемом 3.8 литра дает эластичность и хороший крутящий момент с самых низов.

Изменяемая геометрия означает, что внутри улитки есть подвижные лопатки, которые меняют угол атаки газового потока. За это отвечает вакуумный или электрический актуатор. Такая схема сложнее простых турбин, и проблем добавляется: лопатки могут закоксовываться, терять подвижность, актуатор — выходить из строя. Но без VGT мотор на низах был бы совсем "пустым".

В каталоге можно встретить несколько артикулов на этот узел. Оригинальные номера: 2836258, 3790134, 3773119, 3774196, 3776281, 3776285. Все они взаимозаменяемы с определенными оговорками, но при заказе лучше сверяться с модификацией мотора. Также популярны аналоги Holset с маркировкой HE211W и HE200WG.

Симптомы: когда турбина просит пощады

Турбокомпрессор редко ломается мгновенно. Обычно он подает сигналы задолго до критического состояния. Главное — их не пропустить. Вот основные признаки неисправности:

• Потеря мощности и тяги. Машина перестает ехать, особенно заметно на подъемах и при обгонах. Турбина либо не создает нужного давления наддува, либо стравливает его через неплотности.
• Свист, вой или скрежет. Посторонние звуки из района турбины — плохой знак. Свист может указывать на подсос воздуха, вой — на износ подшипников, скрежет — на касание крыльчатки о корпус.
• Синий или черный дым из выхлопной трубы. Синий дым говорит о том, что масло попадает в выхлопной тракт через турбину. Черный — о переобогащении смеси из-за недостатка воздуха (недодуве).
• Масло в патрубках. Сняли воздушный патрубок с турбины, а там масло? Значит, уплотнения турбины пропускают, либо система вентиляции картера забита, и давление выдавливает масло через уплотнения.
• Люфт вала. Если снять впускной патрубок и пошатать крыльчатку рукой, ощутимый люфт (особенно осевой) — это приговор. Турбине нужен ремонт или замена.

Кстати, многие путают проблемы с турбиной и неисправности давления наддува, вызванные засоренным интеркулером или воздушным фильтром. Поэтому диагностика должна быть комплексной.

Диагностика своими руками: что и как проверять

Прежде чем грешить на турбину, проверьте простые вещи. Иногда проблема решается заменой фильтра или подтяжкой хомутов.

Визуальный осмотр

Загляните под капот. Осмотрите все патрубки от воздушного фильтра до впускного коллектора. Трещины, расслоения, ослабленные хомуты — все это приводит к подсосу воздуха и падению давления. Особое внимание уделите патрубку, идущему от турбины к интеркулеру. Если на нем масляные подтеки, значит, либо турбина "сопливит", либо забита система вентиляции картера.

Проверка люфтов

Снимите впускной патрубок с холодной стороны турбины. Пальцами попробуйте пошевелить крыльчатку в осевом и радиальном направлениях. Небольшой радиальный люфт (до 1 мм) допустим, но осевого быть не должно. Если крыльчатка болтается и задевает за корпус — турбина требует замены.

Проверка геометрии (VGT)

На турбинах с изменяемой геометрией нужно проверить подвижность лопаток. Для этого снимите вакуумную трубку с актуатора и попробуйте переместить шток вручную. Он должен ходить плавно, без закусываний. Если шток не двигается или двигается рывками, механизм закоксован. Иногда его можно промыть специальной химией, но часто проще менять турбину или картридж.

Проверка давления наддува

Для этого нужен манометр, который врезается во впускной коллектор, или диагностический сканер, читающий показания с датчика MAP. На холостых давление близко к нулю, на полном газу под нагрузкой должно достигать 1.2–1.5 бар (в зависимости от прошивки). Если давление не растет или падает, ищем причину в турбине, интеркулере или выпускной системе.

Кстати, заодно имеет смысл проверить состояние датчика давления выхлопных газов ЕГР — он тоже влияет на работу системы наддува.

Ремонт: картридж или замена в сборе

Когда диагноз подтвердился, встает вопрос: ремонтировать старую турбину или купить новую/восстановленную. Тут несколько вариантов.

Замена картриджа (центральной части). Если корпус турбины (улитки) в хорошем состоянии, нет трещин и сколов, можно ограничиться заменой роторной части. Картридж меняют в сборе с крыльчатками и подшипниками. Это дешевле полной замены, но требует квалифицированного снятия/установки и балансировки на стенде.

Покупка новой или восстановленной турбины. Проще купить готовый узел. Например, 2836258 Турбина или аналог HE211W. Цены на новые оригинальные турбины кусаются, поэтому многие берут качественные восстановленные или китайские копии. С копиями надо быть осторожнее — часто они не держат баланс и умирают через 10–20 тысяч.

Ремонт актуатора и геометрии. Если проблема только в закисших лопатках или умершем вакуумном клапане, можно обойтись малой кровью. Снимаете турбину, разбираете горячую часть, чистите механизм от нагара, проверяете шток актуатора. Иногда помогает замена вакуумного соленоида.

При любом варианте важно помнить: новая турбина требует проверки системы смазки. Старое масло с абразивом убьет ее за сотни километров. Поэтому перед установкой меняют масло и фильтр, а в масляную магистраль турбины иногда заливают немного свежего масла при первом пуске. Также обязательна проверка подачи масла на турбину — канал должен быть чистым.

Профилактика: как продлить жизнь турбине

Чтобы турбина ходила долго, соблюдайте три простых правила:

• Масло и фильтры только качественные. Турбина Holset чувствительна к маслу. Используйте то, что рекомендовано, и меняйте вовремя. Просроченное масло теряет свойства и коксуется в каналах.
• Не глушите мотор сразу после нагрузки. Если ехали по трассе, дайте турбине минуту поработать на холостых, чтобы масло охладило подшипники. Масляное голодание после остановки — частая причина задиров.
• Следите за чистотой воздуха. Воздушный фильтр меняйте по регламенту, а если ездите в пыли — чаще. Абразив убивает крыльчатку компрессора.

Что в сухом остатке

Турбокомпрессор — сердце дыхания дизеля, и относиться к нему нужно соответственно. Если вы дочитали до конца, значит, теперь понимаете, как отличить проблемы с наддувом от других неисправностей и что можно проверить самостоятельно. Правильно делаете, что вникаете в устройство — это помогает не только экономить на сервисе, но и чувствовать мотор, вовремя замечая малейшие изменения в его работе. Пусть ваша турбина живет долго и радует тягой на любых оборотах.
