Как подается масло на турбину в двигателе Cummins ISF 3.8: схема, риски и важность системы

Система смазки турбокомпрессора Cummins ISF 3.8: от поддона до горячей крыльчатки

Турбокомпрессор — один из самых нагруженных и дорогих узлов современного дизельного двигателя. На двигателе Cummins ISF 3.8 он раскручивается до сотен тысяч оборотов в минуту, и его исправная работа целиком зависит от одной системы — системы смазки. Многие поломки турбин происходят не из-за износа лопаток, а из-за сбоев в подаче моторного масла.

Понимание того, как масло попадает к турбине, какие пути проходит и где система наиболее уязвима, — это ключ к долгой жизни узла. Эта статья подробно разберет весь путь смазки, объяснит, почему обычная задержка давления при запуске может быть смертельна для турбокомпрессора, и как избежать типичных ошибок, ведущих к дорогостоящему ремонту.

Функции масла в турбокомпрессоре: больше, чем просто смазка

В турбине смазочный материал выполняет три критически важные задачи.

Смазка подшипников скольжения. Вал турбины вращается в тонкой масляной пленке внутри бронзовых или стальных втулок. Эта пленка предотвращает прямой контакт металла с металлом. Без нее вал мгновенно заклинит или разобьет посадочные места.

Отвод тепла. Турбина работает в потоке раскаленных выхлопных газов (до 800-1000°C). Значительная часть тепла от горячей улитки и вала передается маслу, которое уносит его в поддон, где тепло рассеивается. Масло работает как жидкостной охладитель для подшипникового узла.

Очистка. Циркулирующее масло уносит с собой микрочастицы износа и продукты нагара, не давая им оседать в сверхточных зазорах подшипников.

Детальный путь масла: от насоса до поддона

Масло проходит четкий маршрут. Нарушение на любом этапе приведет к отказу турбины.

1. Масляный поддон. Исходная точка. Общий объем масла в системе Cummins ISF 3.8 — около 7.5 литров.
2. Масляный насос. Создает давление в системе, заставляя масло двигаться по каналам.
3. Масляный фильтр. Очищает масло от абразивных частиц. Забитый фильтр или неработающий перепускной клапан в нем — частая причина падения давления и масляного голодания турбины.
4. Главная масляная магистраль (галерея) в блоке цилиндров. От нее идет ответвление.

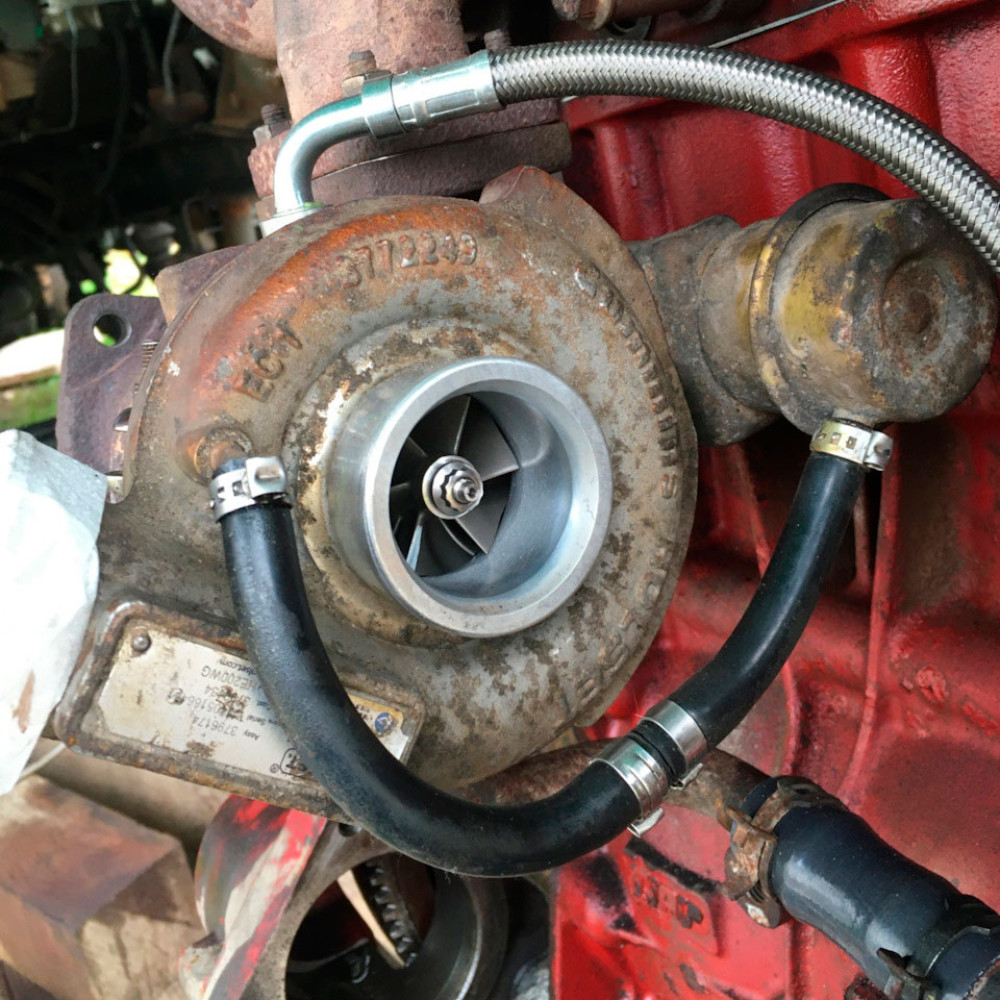

5. Подающая маслопроводная трубка (трубка высокого давления). Гибкий или жесткий трубопровод, который подводит масло от блока цилиндров к штуцеру на центральном корпусе турбокомпрессора. Соединения здесь уплотнены медными шайбами или уплотнительными кольцами.
6. Центральный корпус турбины (картридж). Масло поступает в центральное отверстие, проходит по каналам к подшипникам скольжения (втулкам), смазывает их, охлаждает, а затем под действием гравитации и разрешения стекает вниз.
7. Сливной маслопровод (сливная магистраль). Широкая, чаще всего гофрированная трубка большого диаметра, которая отводит масло самотеком из нижней части картриджа обратно в поддон двигателя. Важно: этот слив должен быть всегда свободным, без перегибов и засоров.
8. Возврат в поддон. Масло завершает цикл, смешиваясь с основным объемом, охлаждается и снова поступает в насос.

Слабые места системы: где искать проблему

Зная путь масла, легко предсказать типичные точки отказов.

• Соединения подающей трубки. Ослабление, износ уплотнительных шайб, трещины в трубке ведут к утечке масла и падению давления на входе в турбину.
• Сливная магистраль. Это самое уязвимое место. Масло стекает самотеком, поэтому любое сопротивление на пути вызывает его накопление в картридже. Причины: загиб шланга, закоксовывание отложениями, неправильный угол наклона при нештатной установке турбины, повышенное давление картерных газов, которое «давит» снизу и мешает стоку.
• Общее низкое давление в системе смазки двигателя. Если давление в главной магистрали низкое (износ насоса, большой зазор в подшипниках коленвала, разжижение масла), то и к турбине оно придет ослабленным. Первым пострадает самый удаленный и требовательный узел — турбокомпрессор.
• Качество и состояние масла. Грязное, старое, разжиженное топливом или несоответствующее по вязкости масло не способно создать стабильную защитную пленку, читайте как качество масла влияет на ресурс двигателя камминз 3.8. Отложения и шлам могут забить узкие масляные каналы в самом картридже турбины.

Цена ошибки: к чему приводит нарушение подачи масла

Последствия могут быть мгновенными или накопительными, но всегда дорогими.

Мгновенное масляное голодание (например, запуск двигателя после длительной стоянки, когда масло полностью стекло в поддон, или обрыв подающей трубки). Без смазки вал турбины и втулки работают на сухую. За секунды возникает перегрев и задиры, вал заклинивает. Это часто приводит к обрыву лопаток и полному разрушению турбокомпрессора.

Хроническое недостаточное давление или засор слива. Масло есть, но его мало или оно не может свободно уйти.

• Повышенный износ подшипников и вала. Появляется осевой и радиальный люфт, который можно почувствовать, покачав вал турбины рукой.
• Выдавливание масла через уплотнения (сальники). При затрудненном сливе давление в картридже растет, и масло начинает просачиваться мимо уплотнительных колец. Оно попадает либо в выпускную улитку (горит сизым масляным дымом из выхлопа, особенно после работы на холостых), либо во впускную (масло всасывается в двигатель, увеличивая расход и нагар).
• Перегрев и коксование масла в картридже. Застоявшееся масло под воздействием высокой температуры превращается в твердый кокс, который окончательно забивает каналы и парализует смазку.

Правила эксплуатации, продлевающие жизнь турбине

Турбокомпрессор Cummins ISF 3.8 — надежный узел, но он требует осознанного отношения.

1. Никогда не газуйте на холодном двигателе. Дайте маслу прогреться и дойти до всех узлов под рабочим давлением. Хватит 1-2 минут работы на холостых оборотах.
2. Соблюдайте режим «турбо-таймера». После интенсивной поездки или буксировки тяжелого груза не глушите двигатель сразу. Дайте ему поработать 1-2 минуты на холостых. Это охладит турбину и предотвратит коксование масла в горячем подшипниковом узле (термоудар).
3. Следите за уровнем и качеством масла. Смотрите статью важность правильного уровня масла на щупе и руководство по ТО проверка уровня масла. Меняйте масло и фильтр строго по регламенту или даже чаще при тяжелых условиях. Используйте масла, рекомендованные для турбодизелей.
4. Своевременно реагируйте на симптомы. Появление сизого дыма, повышенный расход масла, свист или вой турбины — повод для немедленной диагностики системы смазки турбокомпрессора.
5. Контролируйте состояние сливного магистрали. При любой возможности проверяйте, нет ли перегибов, заломов или закоксовки в сливной трубке турбины.

Заключение: масло — кровь для вашей турбины

Теперь вы знаете, что путь масла к турбине — это не просто шланг, а целая логистическая цепочка, где важен каждый этап: чистота, давление, свободный слив. Понимание этой схемы превращает вас из пассивного пользователя в грамотного эксплуатанта.

Вы дочитали до конца и теперь осознаете, что большинство поломок турбокомпрессора предотвратимы. Главное правило простое: здоровая система смазки двигателя — это здоровая турбина. Следите за давлением, меняйте масло вовремя, давайте двигателю «подышать» перед выключением — и ваш Камминз 3.8 будет долго радовать вас уверенной тягой без дорогостоящих сюрпризов.
