Камминз 3.8 замена турбины снятие и установка руководство
Замена турбины на двигателе Камминз 3.8: Снятие и установка. Замена турбины на двигателе камминз 3.8 — это важная процедура, требующая внимательности и аккуратности. В этой инструкции мы подробно рассмотрим процесс снятия и установки турбокомпрессора, чтобы обеспечить его правильную работу и долговечность.
Снятие турбины Камминз 3.8
Подготовка к снятию турбины. Отсоедините провода от клемм аккумуляторных батарей, чтобы избежать короткого замыкания во время работы. Это важный шаг для вашей безопасности.
Отсоединение патрубков. Снимите патрубок промежуточного охладителя наддувочного воздуха. Это обеспечит доступ к турбине и другим компонентам.

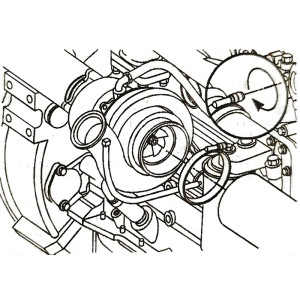

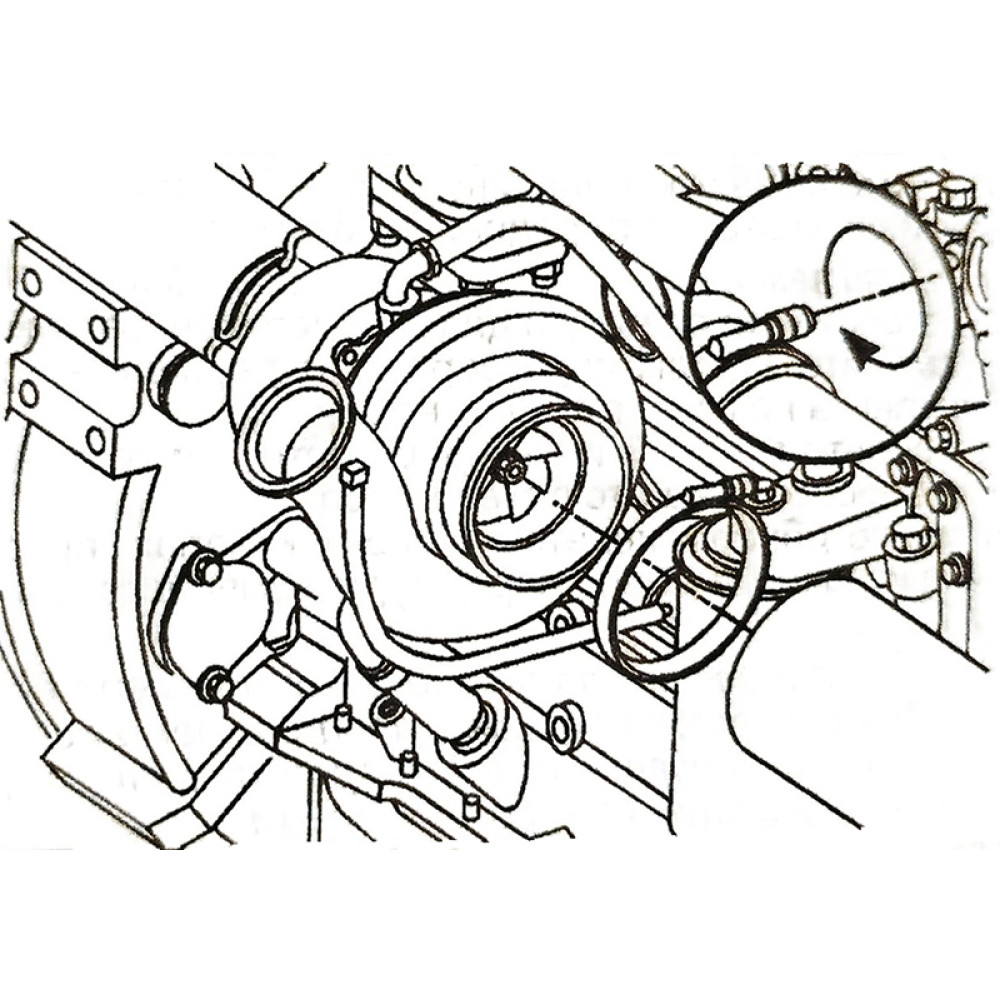

Снятие трубки подачи масла. Удерживайте штуцер от проворота с помощью гаечного ключа, когда отворачиваете гайку. Снимите трубку подачи масла со штуцера блока цилиндров и со штуцера корпуса подшипников.
Снятие трубки возврата масла. Выверните болты крепления трубки возврата масла. Если необходимо, снимите хомуты с соединений трубки возврата. Вытяните штуцер трубки возврата масла из блока цилиндров и удалите кольцевые уплотнения.
Снятие системы выпуска. Удалите трубу системы выпуска, чтобы получить доступ к турбине.
Отсоединение впускного патрубка компрессора. Снимите впускной патрубок компрессора, чтобы освободить место для снятия турбины.
Снятие турбины. Снимите турбину, помните, что она весит более 23 кг. Для предотвращения травм рекомендуется работать с помощником. После снятия турбины определите тип прокладки; некоторые прокладки имеют разделитель посередине. Неправильная установка прокладки может привести к неисправности турбокомпрессора.
Очистка. Ослабьте хомут и снимите выходной патрубок компрессора с прокладкой. Отверните четыре гайки крепления турбины и снимите её вместе с прокладкой. Не используйте повторно прокладку турбокомпрессора.
Проверка и очистка турбины. Очистите поверхности турбины от отложений и остатков прокладки с помощью растворителя или пара. Просушите детали сжатым воздухом. Проверьте корпус турбины на наличие трещин и повреждений.
Проверка системы наддува. Если турбина была серьезно повреждена, проверьте систему наддува на наличие осколков, грязи и масла. Очистите систему подачи воздуха, включая промежуточный охладитель наддувочного воздуха.
Установка турбины Камминз 3.8
Подготовка к установке турбины. Установите новую турбину. Нанесите тонкий слой высокотемпературного противозадирного состава на шпильки крепления турбины. Убедитесь, что новая прокладка соответствует типу ранее снятой.
Крепление турбины. Установите турбокомпрессор на место и затяните 4 крепежные гайки. Момент затяжки составляет 24 Нм, что важно для обеспечения надежного соединения.
Установка трубки возврата масла. Установите трубку возврата масла и новые кольцевые уплотнения. Смажьте их моторным маслом для лучшей герметичности. Вставьте сливную магистраль в её фитинг, убедившись, что уплотнительные кольца полностью сели на свои места. Подсоедините фланец трубки возврата масла с новой прокладкой к корпусу подшипников и затяните болты с моментом затяжки 10 Нм.
Заливка масла. Залейте 60-90 мл чистого моторного масла через отверстие магистрали подачи масла в турбокомпрессор. Поверните колесо турбины, чтобы масло прошло в корпус подшипников.
Установка выходного патрубка. Установите выходной патрубок, ленточный хомут и новое уплотнительное кольцо. Затяните хомут с моментом 10 Нм, чтобы обеспечить надежное соединение.
Подключение патрубков. Подсоедините патрубки охладителя наддувочного воздуха и установите трубку подачи масла с новыми медными шайбами или уплотнительными кольцами. Затяните гайки крепления с моментом 28 Нм для предотвращения утечек.
Завершение установки. Установите трубу системы выпуска и впускной патрубок на компрессор. Убедитесь, что все соединения надежны и правильно зафиксированы.
Подключение аккумулятора. Подключите аккумуляторные батареи. Убедитесь, что все соединения чистые и надежные.
Запуск двигателя. Запустите двигатель и внимательно проверьте на наличие утечек масла или воздуха. Дайте двигателю поработать несколько минут и слушайте на предмет необычных звуков, которые могут указывать на проблему.
Финальная проверка замены турбины. После запуска двигателя проверьте уровень масла и при необходимости долейте. Убедитесь, что все системы работают корректно.
Следуя этим шагам, вы сможете успешно заменить турбину на двигателе Камминз 3.8. Убедитесь в правильности установки всех компонентов для надежной работы двигателя! Посмотрите наш раздел руководство по ремонту двигателя камминз 3.8, в нем собрано много актуальных материалов по обслуживанию и ремонту мотора cummins isf 3.8. Если у вас возникнут вопросы в процессе работы, не стесняйтесь обращаться за помощью. Удачи!
