Проверка форсунок Common Rail Cummins 3.8 своими руками

Стенд — это точно, но не всегда необходимо

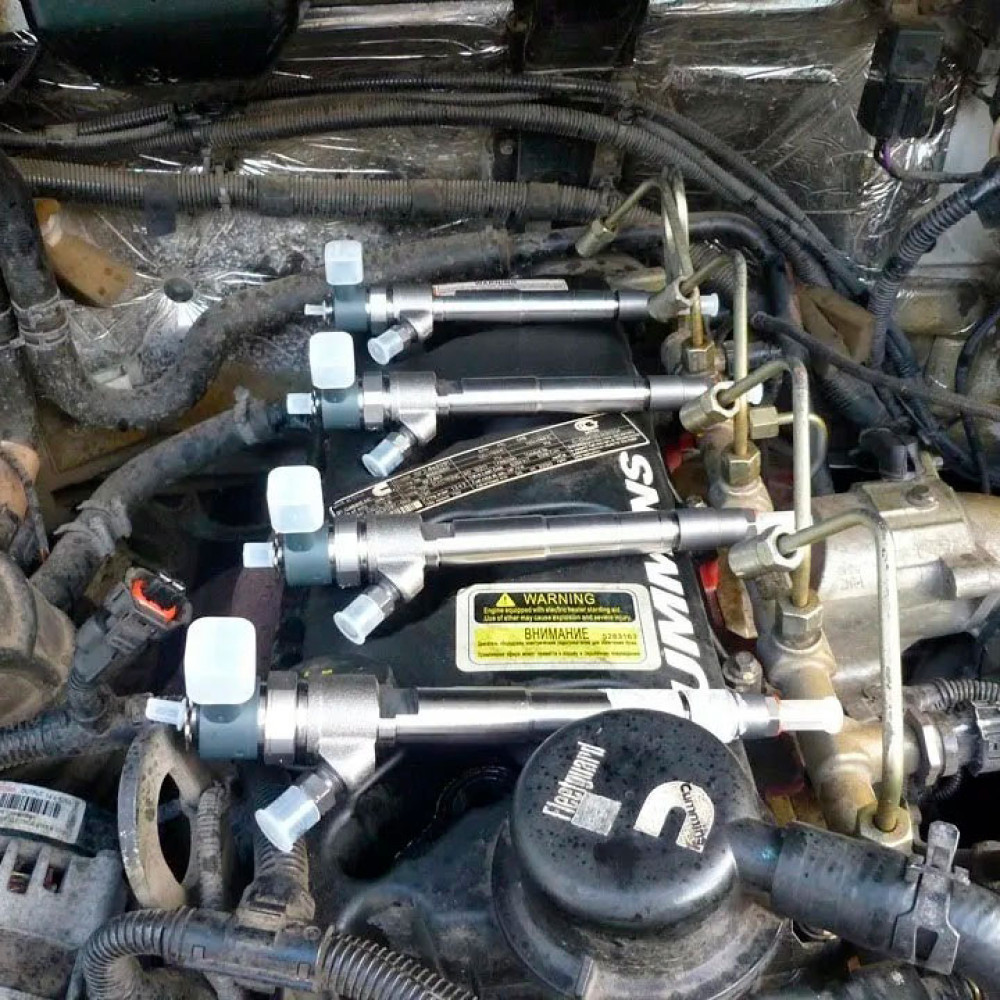

Форсунки Common Rail в двигателе Cummins ISF 3.8 — высокоточные устройства, и их полная диагностика действительно проводится на специальном стенде. Однако это не значит, что без дорогого оборудования вы остаетесь в полном неведении. Большинство распространенных неисправностей — перелив, недолив, негерметичность, закоксовка распылителя — можно выявить своими руками, не снимая форсунки с двигателя.

Существует целая лестница методов проверки: от простейших, которые займут 15 минут, до более трудоемких, но дающих почти стопроцентный диагноз. Мы пройдем по этой лестнице снизу вверх.

Подготовка к проверке: безопасность и необходимый минимум

Топливная система Common Rail находится под экстремальным давлением (до 1800 бар). Несоблюдение правил безопасности может привести к тяжелым травмам.

Меры предосторожности

• Никогда не ослабляйте и не отсоединяйте трубки высокого давления на заведенном или недавно заглушенном двигателе. Давление должно быть сброшено.
• Для сброса давления можно выждать 10-15 минут после остановки мотора либо найти и осторожно стравить давление через специальный клапан (если он есть).
• Работайте в хорошо проветриваемом помещении, не курите рядом. Имейте под рукой огнетушитель.
• Защищайте глаза от возможных брызг топлива.

Что потребуется из инструментов и материалов

• Набор рожковых ключей и головок (обычно на 17, 19, 22 для трубок и гаек форсунок).
• Четыре одинаковых прозрачных емкости (подойдут пластиковые бутылки объемом 0.5 л с обрезанным горлышком).
• Четыре отрезка прозрачной виниловой трубки (внутренний диаметр около 8-10 мм, длина 30-40 см).
• Стеклянная мерная мензурка или шприц на 20-50 мл для точного измерения.
• Чистые ветоши.
• Диагностический сканер (желательно, но не обязательно для базовой проверки).

Уровень 1. Быстрая проверка без инструментов

1. Проверка на слух (с помощью механического стетоскопа или большой отвертки)

1. Запустите и прогрейте двигатель до рабочей температуры.
2. Приложите наконечник стетоскопа или рукоятку отвертки (прислонив металлический стержень) поочередно к корпусу каждой форсунки.
3. Слушайте характерный звук. Здоровые форсунки издают четкие, ритмичные, однородные щелчки.

На что обратить внимание: Если звук одной из форсунок заметно отличается (более глухой, «захлебывающийся», неравномерный или вообще отсутствует) — это серьезный повод для ее углубленной проверки.

2. Визуальный осмотр на предмет подтеков

При заведенном двигателе внимательно осмотрите места соединений форсунок с топливной рампой и обратными магистралями. Даже небольшие мокрые пятна или капли топлива указывают на негерметичность, которая может быть причиной падения давления в рампе и ошибок.

Уровень 2. Компьютерная диагностика и тест отключением

Анализ баланса (коррекции) форсунок

Если у вас есть сканер, способный показывать параметры в реальном времени, найдите данные по коррекции форсунок (обычно называется «Fuel Injection Quantity Correction» или «Cylinder Balance»).

• ЭБУ вносит поправки в время впрыска для каждого цилиндра, чтобы компенсировать разную производительность форсунок.
• Значения отображаются в миллиграммах на такт (мг/ход).
• Нормальный разброс для прогретого двигателя на холостом ходу — от -2.5 до +2.5 мг/ход.

Если коррекция по одному цилиндру стабильно выходит за эти пределы (например, постоянно +4.5 или -3.8), это явный признак того, что форсунка этого цилиндра работает иначе, чем остальные.

Метод поочередного отключения форсунок (на свой страх и риск)

Внимание! Этот метод стоит применять с осторожностью, только на холостом ходу и кратковременно.

1. На прогретом двигателе на холостом ходу аккуратно отсоедините разъем управления от первой форсунки.
2. Послушайте, как изменилась работа двигателя. Исправный мотор начнет троить еще сильнее, обороты могут сильно упасть.
3. Верните разъем на место и дайте двигателю стабилизироваться.
4. Повторите для каждой форсунки.

Ключевое наблюдение: Если при отключении разъема какой-то форсунки работа двигателя практически не меняется, значит, эта форсунка и так почти не работала. Она и есть главный подозреваемый.

Уровень 3. Ключевой метод — тест на слив (проверка обратки)

Это самый объективный и наглядный способ выявить переливающую или «потную» форсунку без ее снятия. Принцип основан на том, что часть топлива, предназначенная для смазки и охлаждения плунжерной пары внутри форсунки, стекает обратно в бак. Если внутренние уплотнения или распылитель изношены, утечка увеличивается.

Пошаговая инструкция проведения теста

1. Сбросьте давление в топливной системе, подождав после выключения двигателя.
2. Найдите обратные топливные магистрали. Это тонкие трубочки или шланги, идущие от каждой форсунки к общей обратной линии.
3. Аккуратно отсоедините все четыре обратных шланга от общей магистрали или от форсунок (в зависимости от конструкции). Будьте готовы к небольшой утечке остаточного топлива.
4. Наденьте на каждый штуцер подготовленную прозрачную трубку, а концы трубок опустите в подписанные емкости (Цилиндр 1, 2, 3, 4).
5. Заведите двигатель и дайте ему поработать на холостом ходу ровно 2 минуты. Для точности используйте таймер.
6. Заглушите двигатель.
7. Снимите емкости и сравните количество топлива в них визуально, а лучше — перелейте в мерную мензурку и зафиксируйте объемы.

Как интерпретировать результаты

Важное уточнение: Этот тест проверяет в основном герметичность и износ, но не качество распыла. Форсунка с закоксованным, но не изношенным распылителем может показывать нормальный слив, но при этом плохо распылять топливо. Однако в 90% случаев именно изношенная форсунка дает повышенную обратку.

Что делать с результатами

Если вы выявили одну-две явно выбивающиеся форсунки, следующий логичный шаг — их снятие и отправка на профессиональную стендовую проверку для окончательного вердикта: ремонт или замена. Теперь вы делаете это не наугад, а на основе объективных данных.

Вывод: от подозрений к уверенности

Вы дочитали до конца, а значит, вы из тех, кто готов разобраться в проблеме досконально, а не просто менять детали по кругу. Теперь в вашем арсенале есть четкий план: от простейшего прослушивания и визуального осмотра до точного количественного теста на обратку.

Главное, что вы уяснили — стендовая проверка нужна для окончательного подтверждения и ремонта, но понять, какую именно форсунку нужно снимать для этой проверки, вы можете полностью самостоятельно. Это знание экономит не только деньги на ненужную диагностику всех форсунок, но и ваше время. Теперь вы можете подходить к обслуживанию топливной системы двигателя Камминз 3.8 не как дилетант, а как грамотный и экономный хозяин.
