Можно ли отремонтировать форсунку Cummins ISF 3.8 своими руками: реальность и риски

Ремонт форсунок Cummins 3.8 своими руками: грань между возможным и рискованным

Владельцы коммерческого транспорта с двигателем Cummins ISF 3.8 хорошо знают, что проблемы с топливной аппаратурой — одни из самых дорогих. Естественное желание сэкономить на услугах сервиса рождает вопрос: а нельзя ли самому, в гараже, взять инструмент и «наладить» форсунку?

Ответ неоднозначен. В этой статье мы не будем давать поверхностных советов, а детально разберем, из чего состоит современная форсунка Common Rail, какие операции действительно под силу внимательному автовладельцу, а какие требуют дорогостоящего оборудования и квалификации. Это поможет вам принять взвешенное решение и не навредить двигателю.

Что внутри: почему форсунка Камминз — это не болт с дырочкой

Чтобы понять сложность задачи, нужно представлять устройство узла. На двигателе Cummins ISF 3.8 устанавливаются пьезоэлектрические форсунки Common Rail (например, Bosch или Denso). Это один из самых технологичных и точных компонентов в современном дизеле.

Ключевые компоненты, от которых зависит работа:

• Пьезоэлемент (пьезостак) — заменяет соленоид, срабатывает за миллисекунды для сверхточного управления впрыском.
• Мультипликатор (гидроусилитель) — усиливает давление от пьезоэлемента для управления иглой.
• Распылитель (сопло) — прецизионная пара (игла/корпус) с калиброванными отверстиями. Зазоры здесь измеряются в микронах.
• Клапан управления — регулирует давление в управляющей камере.
• Комплект уплотнений (медные шайбы, тефлоновые кольца) — обеспечивают герметичность между форсункой и головкой блока, а также в топливных каналах.

Точность изготовления и чистоты поверхностей внутри форсунки сравнима с часовым механизмом. Малейшая царапина, соринка или неправильная затяжка ведут к нарушению работы.

Зона ответственности гаража: что реально сделать самому

Если у вас есть опыт ремонта, хороший инструмент и аккуратность, следующие операции выполнимы в условиях мастерской.

1. Демонтаж и монтаж форсунок

Это механическая работа, требующая чистоты и соблюдения моментов затяжки. Нужен динамометрический ключ, специальная головка (обычно на 27) и смазка для резьбы. Критически важно не повредить посадочное место в головке блока и новые уплотнительные кольца при установке.

2. Замена уплотнительных колец и медных шайб

Частая причина «мокрых» форсунок и утечек газов — износ уплотнений. Комплект новых оригинальных колец стоит недорого, а замена может устранить подтеки и улучшить компрессию в цилиндре.

3. Внешняя очистка и продувка

После снятия можно аккуратно очистить корпус от нагара и грясти мягкой щеткой и очистителем. Важно: нельзя допускать попадания моющей жидкости или абразива внутрь форсунки, особенно в штуцер подключения топливной трубки.

4. Примитивная проверка распыла (на глаз)

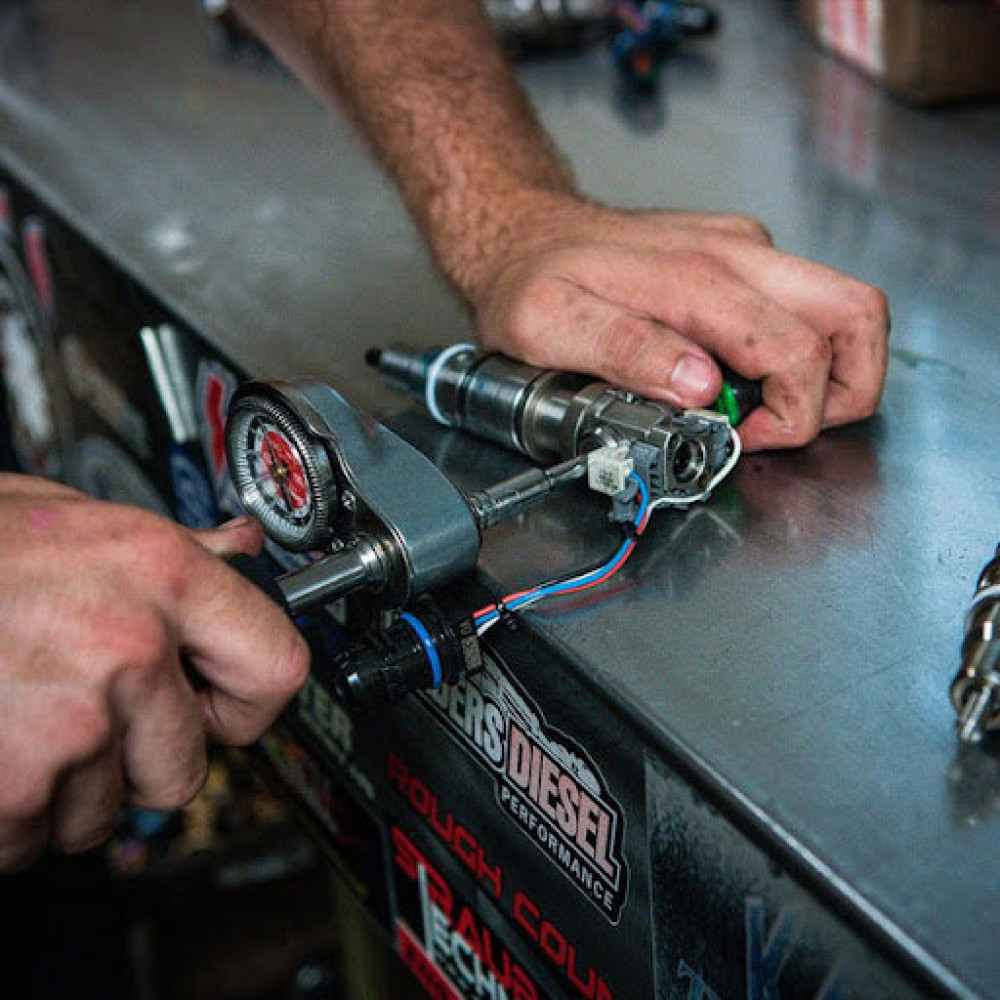

Имея на руках исправную топливную рампу и АКБ, можно организовать стенд для проверки факела распыла. Однако эта проверка покажет только грубые дефекты (забитое или льющее сопло), но не даст данных о производительности, равномерности и количестве впрысков.

Запретная территория: почему без стенда нельзя

Следующие манипуляции категорически не стоит проводить самостоятельно, если вы не профессиональный топливщик со своим цехом.

Разборка распылителя. Попытка открутить гайку распылителя без специального ключа почти гарантированно приводит к его повреждению. Даже при успешной разборке собрать прецизионную пару с сохранением заводских зазоров в гараже невозможно. Негерметичный распылитель — прямая дорога к разносу двигателя.

Чистка внутренних каналов «проволочками». Механическая чистка иглы или калиброванных отверстий абразивом или металлической проволокой меняет геометрию и фаски. Это нарушает форму факела и расход топлива.

Регулировка (кодировка) форсунки. Каждая форсунка Common Rail имеет индивидуальный коррекционный код (QR-код или цифры), который вносится в блок управления для компенсации производственного разброса. Без ввода нового кода после любого вмешательства, меняющего производительность, двигатель будет работать неоптимально.

Диагностика пьезоэлемента и мультипликатора. Проверить их работоспособность и быстродействие можно только на специальном диагностическом стенде, который подает управляющие импульсы и замеряет обратную связь.

Цена ошибки: к чему может привести кустарный ремонт

Попытка сэкономить 5-7 тысяч рублей на профессиональной диагностике и ремонте может обернуться многократно большими расходами.

• Разнос форсунки. Негерметичный распылитель начинает «лить» топливо в цилиндр постоянно. Это приводит к работе на обогащенной смеси, резкому росту температуры, прогарам поршней и клапанов. Итог — капитальный ремонт двигателя.
• Неравномерная работа двигателя (троение). Форсунка с нарушенной производительностью будет давать либо слишком мало, либо слишком много топлива. Это вызывает вибрации, перегрев одного из цилиндров, повышенную нагрузку на коленвал.
• Повреждение ТНВД и топливной рампы. Частицы металла или грязи из некачественно очищенной форсунки попадают обратно в топливную систему высокого давления, выводя из строя насос и клапаны рампы.
• Высокий расход топлива и черный дым. Неправильный факел распыла приводит к неполному сгоранию солярки. Деньги буквально улетают в трубу.

Рациональный подход: алгоритм действий при проблемах

Исходя из всего вышесказанного, предлагаем безопасный и экономически обоснованный план.

1. Компьютерная диагностика. Первым делом считайте ошибки ЭБУ. Коды типа P0201-P0204 укажут на проблемы в цепи управления конкретной форсункой. Параметры коррекции топливоподачи (например, в блоках 13-16 в VCDS) покажут, какая форсунка работает вне допусков.
2. Проверка механических причин. До снятия проверьте компрессию, состояние уплотнений (нет ли подтеков), целостность разъемов и проводки.
3. Снятие и сдача в специализированный сервис. Если диагностика указала на неисправность, снимите все форсунки (аккуратно!) и отвезите их в проверенную мастерскую по ремонту топливной аппаратуры.
4. Профессиональный ремонт или замена. Специалисты на стенде проверят производительность, герметичность, форму факела и предложат варианты: чистку, ремонт распылителя с последующей калибровкой или замену на новую/восстановленную.
5. Установка с новыми уплотнениями и вводом кодов. После ремонта установите форсунки с новым комплектом уплотнений, соблюдая момент затяжки, и обязательно введите в ЭБУ новые коррекционные коды, которые даст вам мастер.

Золотая середина: ваш уровень вмешательства

Вы дочитали до конца и теперь четко видите границу. Вы можете и должны быть активным участником процесса: грамотно диагностировать, аккуратно снимать и устанавливать, контролировать работу мастерской. Но сам ремонт сердечника форсунки — это работа для специалистов со стендом.

Такой подход — не признак слабости, а демонстрация технической грамотности и ответственного отношения к своему двигателю. Вы сохраните нервы, время и в конечном итоге — значительные деньги, избежав катастрофических поломок. Доверяйте тонкую работу профессионалам, а себе оставьте контроль и исполнение.

Материалы по теме для углубленного изучения

Чтобы полностью разобраться в теме топливной системы, рекомендую изучить:

• Признаки неисправности форсунок Common Rail на Cummins 3.8: троение, дым, расход — чтобы научиться точно определять симптомы и не путать их с проблемами ТНВД или турбины.
• Как правильно снять и установить форсунки на Камминз ISF 3.8: инструмент и порядок затяжки — потому что даже эта, казалось бы, простая операция требует знания нюансов, без которых можно повредить головку блока.
• Проверка топливной системы Cummins 3.8 без стенда: диагностика по давлению в рампе и кодам ошибок — чтобы на начальном этапе своими силами и с помощью сканера локализовать проблему до снятия узлов.

Эти статьи помогут вам действовать осознанно, избегая дорогостоящих проб и ошибок в обслуживании топливной аппаратуры.
