Исчезает антифриз в двигателе Cummins ISF 3.8 без видимых течей: диагностика утечки в цилиндры и систему EGR

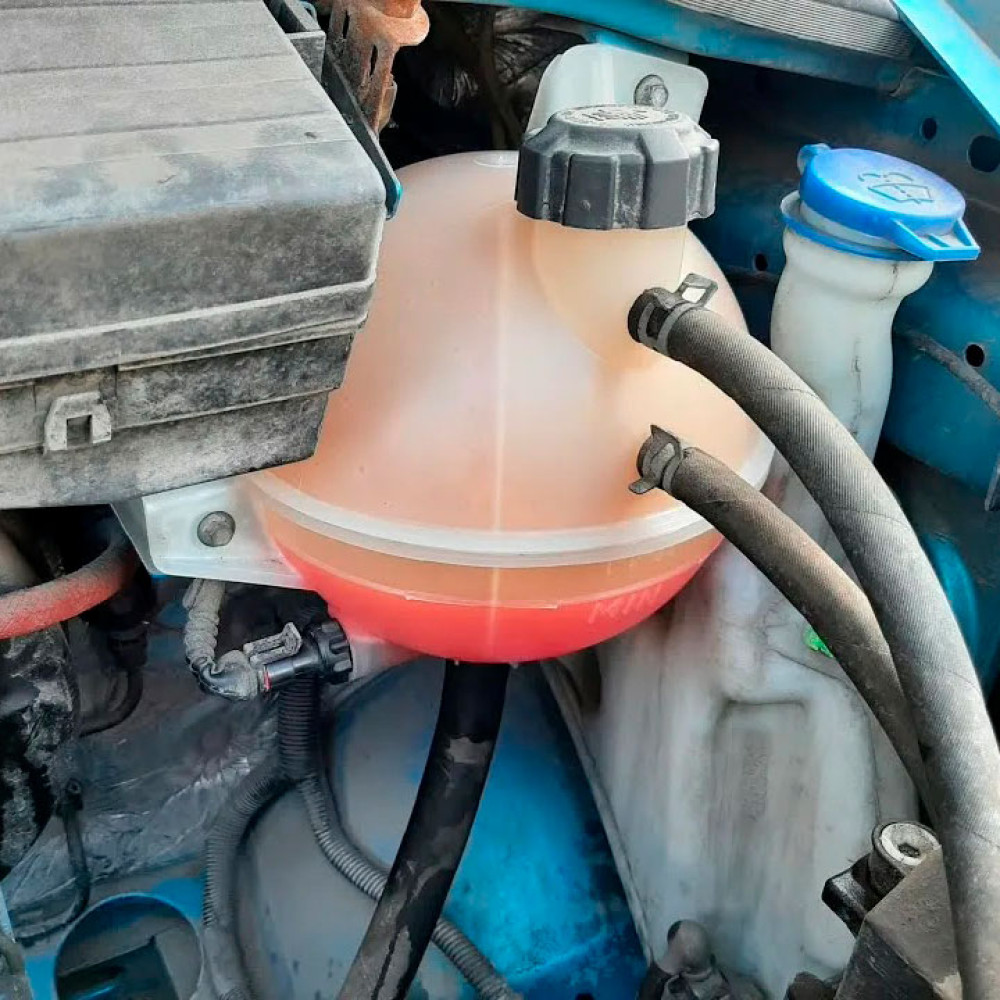

Ситуация, когда уровень охлаждающей жидкости в расширительном бачке двигателя камминз 3.8 постоянно падает, а под машиной или в подкапотном пространстве нет ни капли антифриза – одна из самых коварных. Это означает, что утечка происходит не наружу, а внутрь других систем двигателя. Наиболее вероятные и опасные причины – попадание антифриза в цилиндры через поврежденную прокладку ГБЦ (прогорание прокладки ГБЦ) или в систему выпуска через теплообменник EGR. Игнорирование этой проблемы ведет не только к перегреву, но и к серьезному повреждению двигателя (почему перегревается двигатель), гидроудару или отравлению системы SCR.

Возможные скрытые пути утечки

Прежде чем паниковать, нужно системно подойти к поиску. Антифриз может «уходить» тремя основными путями, которые не оставляют луж под автомобилем:

1. В камеру сгорания (в цилиндры). Самый опасный сценарий. Жидкость попадает в цилиндр, где смешивается с топливом и сгорает, либо (в худшем случае) накапливается и приводит к гидроудару.
2. В систему смазки (в масло). Через поврежденный масляный теплообменник (замена теплообменника). Антифриз смешивается с маслом, образуя эмульсию.
3. Во впускной тракт. Через негерметичный теплообменник системы EGR (охладитель EGR). Жидкость попадает во впускной коллектор и затем в цилиндры, где испаряется или сгорает.
4. Испарение через неплотности. Через неисправный клапан в крышке расширительного бачка, которая не держит давление и выпускает пары в атмосферу.

Первые три причины требуют немедленного вмешательства, четвертая – просто замены крышки.

Поиск утечки в цилиндры: признаки и методы проверки

Попадание антифриза в цилиндры – критическая неисправность. Вот как ее обнаружить.

Ключевые признаки:

• Белый густой пар из выхлопной трубы на прогретом двигателе, особенно заметный в холодную погоду. В отличие от обычного конденсата, этот пар не рассеивается быстро, имеет сладковатый запах (запах антифриза) и не прекращается после полного прогрева мотора.
• Пузыри в расширительном бачке при работающем двигателе. Это газы из цилиндра, прорывающиеся через трещину или прогар в систему охлаждения.
• Масло на щупе или под крышкой маслозаливной горловины имеет молочный или светло-коричневый оттенок, похожий на кофе с молоком. Это эмульсия из масла и антифриза. Однако этот признак может отсутствовать, если утечка небольшая и антифриз сразу сгорает.
• Неустойчивая работа, троение, пропуски зажигания в одном из цилиндров из-за попадания жидкости.
• После долгой стоянки возможны трудности с запуском (жидкость может скапливаться в цилиндре).

Методы диагностики:

1. Визуальный осмотр масла и выхлопа. Первый и самый простой шаг.
2. Проверка на утечку газов в систему охлаждения. Существует специальный прибор – тестер прокладки ГБЦ. Он выглядит как колба с индикаторной жидкостью, которая устанавливается вместо крышки расширительного бачка. Если в охлаждающую жидкость попадают выхлопные газы, цвет индикатора меняется. Это точный и недорогой метод.
3. Компрессиметрия и проверка на утечку (Leak-Down Test). Замер компрессии может показать низкое значение в проблемном цилиндре. Более точный метод – тест на утечку, когда в цилиндр под давлением подается воздух, а механик слушает, откуда он выходит: в выхлоп, во впуск или (что важно) в систему охлаждения (в расширительном бачке появятся пузыри).
4. Снятие и дефектовка ГБЦ. Если косвенные признаки указывают на проблему, необходимо снять головку блока, проверить плоскостность, прокладку и саму головку на наличие трещин (чаще всего в районе седел клапанов или между соседними цилиндрами). Также нужно осмотреть гильзы на предмет кавитации.

Утечка через теплообменник EGR: специфическая неисправность

На многих модификациях Cummins ISF 3.8, соответствующих нормам Евро-4 и выше, установлена система рециркуляции отработавших газов (EGR) с жидкостным охлаждением. В ее состав входит теплообменник (охладитель EGR), через который проходит антифриз, чтобы охладить газы перед их подачей во впуск.

Как происходит утечка: Между контурами охлаждающей жидкости и выхлопных газов в теплообменнике есть тонкая стенка. Со временем из-за термоциклирования и коррозии в ней может появиться трещина или свищ. В этом случае антифриз под давлением системы охлаждения начинает поступать во впускной коллектор.

Признаки, схожие с пробоем прокладки ГБЦ, но есть отличия:

• Белый пар из выхлопа также присутствует.
• НО: Пузырей в расширительном бачке обычно НЕТ, так как газы не попадают в систему охлаждения (антифриз, наоборот, утекает из нее).
• Антифриз может скапливаться во впускном коллекторе, особенно после стоянки.
• При снятии патрубка EGR или дроссельной заслонки можно увидеть следы охлаждающей жидкости.
• Двигатель может «троить» на холодную, пока антифриз не выгорит из коллектора.

Диагностика: Самый надежный способ – снять теплообменник EGR и заглушить его вход/выход, подав в контур охлаждающей жидкости давление (с помощью специального ручного насоса) и проверить, не падает ли оно. На снятом теплообменнике трещины иногда видны визуально. Подробнее об устройстве системы в статье про клапан EGR на Cummins 3.8.

Другие редкие, но возможные причины

• Утечка в масло через маслоохладитель. В этом случае на щупе и под крышкой будет явная эмульсия. Уровень масла при этом может даже повышаться. Требуется замена теплообменника.
• Неисправность крышки расширительного бачка. Клапан давления в ней не держит, и при нагреве антифриз просто выкипает и испаряется через клапан. Проверить можно, заменив крышку на заведомо исправную. При неисправной крышке также могут быть слышны шипящие звуки из-под нее на горячем двигателе.
• Микротрещины в патрубках или штуцерах, из которых антифриз испаряется сразу на горячем двигателе, не оставляя явных мокрых следов. Поможет тщательный осмотр и ощупывание всех патрубков на ощупь (липкость).

План действий по диагностике и ремонту

Действуйте последовательно, от простого к сложному:

1. Внешний осмотр. На холодном и чистом двигателе проверьте ВСЕ патрубки, соединения, помпу, термостат, радиатор на предмет даже малейших влажных пятен, налета или липкости.
2. Проверка масла и выхлопа. Проверьте цвет и консистенцию масла на щупе. Заведите двигатель, прогрейте и понаблюдайте за выхлопом (белый пар с запахом).
3. Проверка крышки расширительного бачка. Замените ее на новую и понаблюдайте за уровнем.
4. Тест на утечку газов в ОЖ. Используйте тестер прокладки ГБЦ. Если тест положительный – проблема в прокладке, головке или блоке.
5. Если тест отрицательный, но пар из выхлопа есть, а антифриз уходит – подозревайте теплообменник EGR. Для проверки можно временно заглушить EGR (отключить клапан и поставить заглушку на патрубок охладителя) и понаблюдать за уровнем ОЖ. Если утечка прекратилась – виноват охладитель.
6. Проверка маслоохладителя. При наличии эмульсии в масле проверьте этот узел.
7. Глубокая диагностика. Если простые методы не дали результата, необходима проверка компрессии, тест на утечку и, возможно, снятие ГБЦ для дефектовки.

Важно! Не продолжайте эксплуатацию двигателя с падающим уровнем антифриза. Помимо риска перегрева, попадание даже небольшого количества этиленгликоля (основы антифриза) в цилиндры отравляет каталитический нейтрализатор и сажевый фильтр, а смесь с маслом резко ухудшает его смазывающие свойства, приводя к износу.

Итог: антифриз не исчезает просто так

Если антифриз в вашем двигателе камминз 3.8 бесследно исчезает, а луж под машиной нет – это серьезный повод для углубленной диагностики. Вы правильно делаете, что ищете причину внутри, а не просто продолжаете доливать жидкость. Начните с простых проверок (масло, выхлоп, крышка), затем используйте тестер прокладки ГБЦ. Помните о коварстве теплообменника EGR, который часто имитирует симптомы прогара прокладки. Системный подход и терпение помогут точно локализовать проблему и устранить ее с минимальными затратами, предотвратив капитальный ремонт двигателя.
