Как провести диагностику и чистку клапана EGR на двигателе Камминз ISF 3.8

Система рециркуляции отработавших газов (EGR) — один из самых проблемных узлов современных дизельных двигателей, включая Cummins ISF 3.8. Основная задача этой системы — снижение выбросов оксидов азота путем подмешивания части выхлопных газов во впускной коллектор. Однако на практике клапан EGR и его каналы быстро закоксовываются сажей и нагаром, что приводит к серьезным проблемам в работе двигателя.

Владельцы часто сталкиваются с потерей мощности, неустойчивыми оборотами и черным дымом из выхлопа, даже не подозревая, что виновником может быть заклинивший клапан EGR. Эта статья поможет вам самостоятельно диагностировать эту неисправность, правильно очистить клапан и понять, когда его проще заменить, чем чистить. Вы узнаете не только о симптомах, но и о том, как продлить жизнь этой системе.

Принцип работы системы EGR на Cummins 3.8

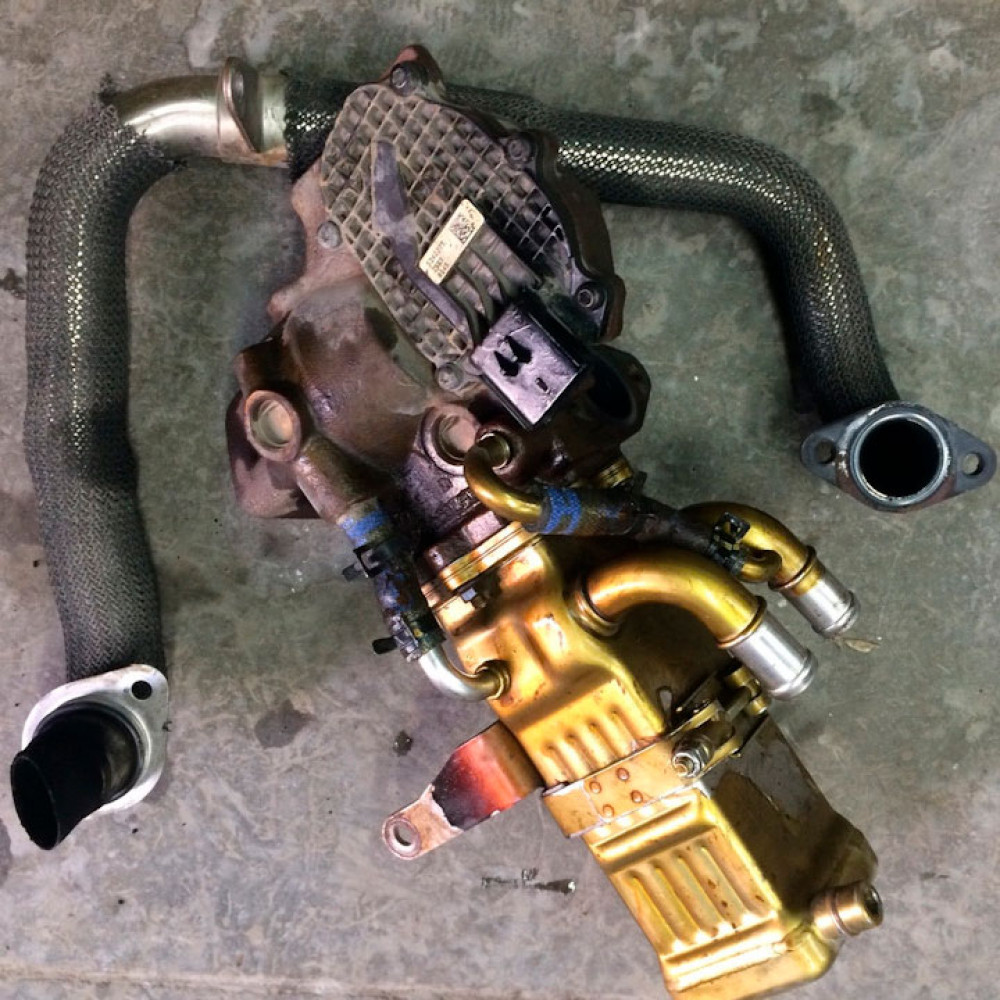

Клапан EGR — это регулируемый перепускной канал между выпускным и впускным коллекторами. Управляется он электронно — пневматически или электрически, в зависимости от модификации двигателя. Электронный блок управления (ЭБУ) открывает клапан на определенных режимах работы (чаще на средних нагрузках и оборотах), чтобы снизить температуру сгорания и уменьшить образование вредных оксидов азота (NOx).

Проблема в том, что вместе с газами в систему попадает сажа, продукты неполного сгорания и масляный нагар (особенно при износе турбины или ЦПГ). Со временем эта смесь образует твердые отложения, которые мешают клапану полностью закрываться или открываться, либо вовсе заклинивают его.

Симптомы неисправного клапана EGR

Характер симптомов во многом зависит от того, в каком положении заклинил клапан — открытом или закрытом.

Клапан заклинил в открытом положении (самая частая проблема)

В камеры сгорания постоянно поступает избыточное количество отработавших газов, что нарушает состав топливно-воздушной смеси.

• Резкая потеря мощности и приемистости. Автомобиль становится «вялым», не реагирует на педаль газа, особенно заметно на низких и средних оборотах.
• Неустойчивая работа на холостом ходу. Двигатель троит, обороты плавают, возможна вибрация.
• Трудный запуск двигателя, особенно горячего.
• Повышенный расход топлива при снижении динамики.
• Черный дым из выхлопной трубы при разгоне из-за неполного сгорания обедненной смеси.

Клапан заклинил в закрытом положении

Система EGR не работает, что не так критично для движения, но приводит к другим последствиям.

• Повышенная «жесткость» работы двигателя, особенно на высоких нагрузках.
• Возможное увеличение расхода топлива на некоторых режимах.
• Загорание лампы Check Engine с ошибками, связанными с системой EGR (например, P0401 — недостаточный поток EGR).
• Повышенное содержание оксидов азота в выхлопе, что может стать проблемой при прохождении техосмотра.

Общие симптомы при сильном загрязнении

• Характерный стук или щелчки из области клапана при работе двигателя.
• Заметные отложения сажи вокруг фланца клапана и на патрубках.
• Двигатель может внезапно заглохнуть на холостых оборотах.

Диагностика клапана EGR без снятия

Прежде чем снимать узел, можно провести несколько предварительных проверок.

1. Проверка через диагностический сканер

Подключите сканер к разъему OBD2 и проверьте наличие ошибок. Для системы EGR характерны коды серии P04XX:

• P0401 — Недостаточный поток в системе EGR.
• P0403 — Неисправность цепи управления клапаном EGR.
• P0404 — Неисправность цепи датчика положения клапана EGR.

Также в некоторых приложениях можно в реальном времени увидеть положение клапана EGR (в процентах открытия) или заданное положение.

2. Визуальный осмотр и проверка на слух

1. Найдите клапан EGR. Он обычно установлен на впускном коллекторе или рядом с ним, соединен патрубком с выпускным коллектором.
2. Осмотрите патрубки и соединения на предмет толстого слоя сажи и нагара, что косвенно указывает на проблему.
3. При работающем на холостых оборотах двигателе попросите помощника резко нажать педаль газа. Иногда можно услышать щелчки или стуки из клапана, если он пытается, но не может переместиться.

3. Простая механическая проверка (для пневмоклапанов)

На некоторых версиях двигателя можно осторожно попробовать подуть в шланг, идущий к клапану. Если клапан исправен и получает команду на открытие, вы почувствуете, как он срабатывает. Но этот метод требует понимания конструкции и осторожности.

Пошаговая инструкция по чистке клапана EGR

Если симптомы и проверки указывают на загрязнение, клапан нужно снять и почистить.

Что понадобится

• Набор ключей и головок (обычно нужны на 10, 12, 13)
• Отвертка
• Очиститель карбюратора или специализированный очиститель для EGR/инжекторов
• Емкость для замачивания (не пластиковая, так как растворители могут ее разъесть)
• Щетки (медные, нейлоновые), зубочистки, ватные палочки
• Новая прокладка клапана EGR (обязательно)
• Защитные перчатки и очки

Процесс снятия и чистки

1. Отключите минусовую клемму аккумулятора.
2. Отсоедините электрический разъем от клапана EGR.
3. Отсоедините вакуумный шланг или трубки (если они есть), идущие к клапану.
4. Открутите крепежные болты (обычно 2-4 штуки), удерживающие клапан. Они могут быть прикипевшими, используйте проникающую жидкость.
5. Аккуратно снимите клапан. Под ним будет канал во впускном коллекторе. Закройте его чистой тряпкой, чтобы туда не попала грязь.
6. Визуально оцените степень загрязнения. Если канал в коллекторе также забит нагаром, его тоже необходимо аккуратно прочистить.
7. Очистите клапан. Нанесите обильно очиститель на все внутренние поверхности, шток, седло клапана. Дайте откиснуть 10-15 минут.
8. Аккуратно удалите размягченный нагар щетками и палочками. Не применяйте металлические предметы, чтобы не повредить седло и шток.
9. Повторите процедуру до тех пор, пока металлические поверхности не станут чистыми, а клапан не начнет свободно перемещаться.
10. Очистите посадочную поверхность на коллекторе от старой прокладки и нагара.
11. Установите новую прокладку и аккуратно прикрутите чистый клапан, затягивая болты крест-накрест с умеренным усилием.
12. Подсоедините разъем и шланги. Подключите аккумулятор.

Важные замечания

• Никогда не пытайтесь чистить клапан, не снимая его с двигателя. Очиститель и грязь могут попасть во впускной коллектор и далее в цилиндры.
• Если клапан после чистки все равно не перемещается плавно или имеет механические повреждения, его нужно заменить.
• После чистки рекомендуется сбросить адаптации двигателя через диагностический сканер, чтобы ЭБУ заново научился управлять клапаном.

Как уменьшить скорость загрязнения системы EGR

Полностью избежать нагарообразования нельзя, но можно значительно замедлить этот процесс.

• Своевременно обслуживайте двигатель. Смотрите регламент ТО камминз 3.8. Качественное моторное масло (как качество масла влияет на ресурс двигателя), исправные форсунки и правильная работа турбины уменьшают количество сажи в выхлопе.
• Используйте качественное топливо. Солярка с низким цетановым числом горит хуже, образуя больше сажи (требования к качеству дизеля).
• Давайте двигателю нагрузку. Длительная езда на низких оборотах и городской режим способствуют закоксовыванию. Периодические поездки по трассе на высоких оборотах помогают «прожечь» систему.
• Рассмотрите вариант программного отключения EGR. Это радикальный метод, который полностью исключает попадание выхлопных газов во впуск. Однако это противоречит экологическим нормам и может повлиять на работу двигателя в некоторых режимах.
• Проводите профилактическую чистку каждые 80-100 тысяч километров, даже если нет явных симптомов.

Итог: чистый EGR — стабильный двигатель

Теперь вы знаете, что капризное поведение двигателя, потеря тяги и черный дым могут иметь относительно простое решение. Вы научились распознавать симптомы заклинивания клапана EGR, проводить базовую диагностику и, что самое главное, выполнить его чистку своими руками. Это не только экономит деньги на услугах СТО, но и дает глубокое понимание работы вашего двигателя.

Вы перестали быть заложником этой «экологической» системы и стали ее грамотным эксплуатантом. Помните, что регулярная профилактика и правильные привычки вождения — ключ к долгой и беспроблемной работе не только EGR, но и всего дизельного двигателя Камминз 3.8. Продолжайте применять этот практический подход ко всем узлам автомобиля.

Материалы по теме для углубленного изучения

Чтобы полностью разобраться в вопросе, рекомендую изучить:

• Черный дым из выхлопа Камминз 3.8: причины и способы устранения — так как одной из причин черного дыма является именно неисправная система EGR, и важно уметь дифференцировать эту проблему от других (форсунки, турбина).
• Турбина на Камминз 3.8: признаки неисправности, проверка давления наддува — потому что проблемы с турбокомпрессором (например, утечка масла в тракт) напрямую влияют на скорость загрязнения клапана EGR и имеют схожие симптомы потери мощности.
• Признаки неисправности ТНВД и форсунок на Cummins 3.8 — для комплексной диагностики. Если после чистки EGR проблемы с тягой и дымностью остались, необходимо проверить топливную аппаратуру высокого давления.

Эти статьи помогут вам выстроить полную цепочку диагностики при проблемах с мощностью и выхлопом двигателя.
