Камминз 3.8 замена теплообменника маслоохладителя руководство

Замена теплообменника маслоохладителя — это важная процедура, которая требует внимательности и точности. Правильное выполнение всех шагов поможет избежать утечек и обеспечит надежную работу двигателя. В этом руководстве мы подробно рассмотрим процесс снятия и установки теплообменника, а также очистку и проверку его компонентов.

Снятие теплообменника маслоохладителя камминз 3.8

Подготовка к снятию теплообменника. Прежде всего, слейте охлаждающую жидкость из системы. Это предотвратит попадание жидкости в двигатель и обеспечит чистоту работы.

Снятие ремня. Снимите ремень привода навесных агрегатов. Это даст вам доступ к другим компонентам, необходимым для демонтажа теплообменника.

Отсоединение шлангов. Отсоедините шланг радиатора от насоса охлаждающей жидкости. Будьте осторожны, чтобы не повредить соединения. Отсоедините перепускной трубопровод системы охлаждения, чтобы полностью освободить доступ к теплообменнику.

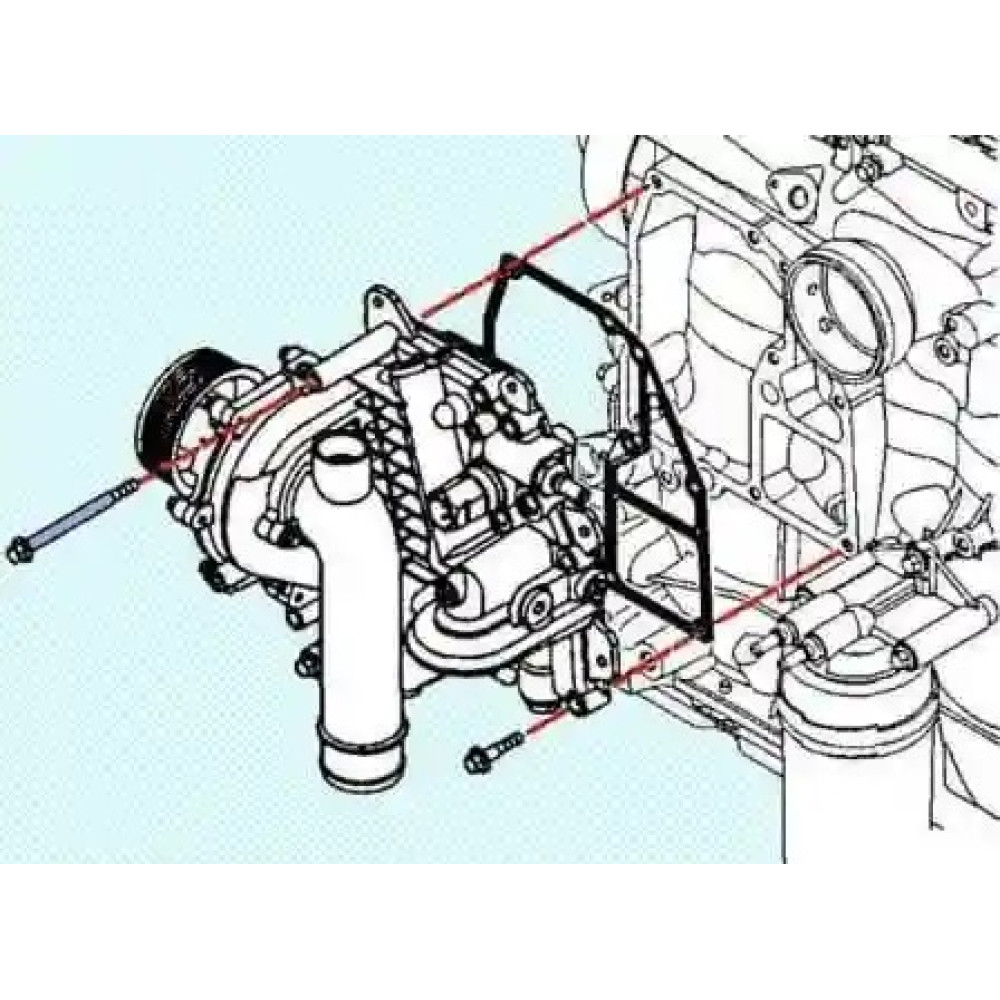

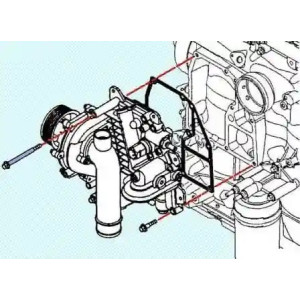

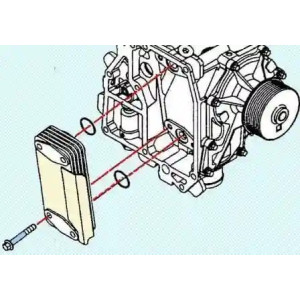

Снятие теплообменника. Отверните болты крепления теплообменника. Снимите корпус насоса охлаждающей жидкости вместе с маслоохладителем и уплотнением. Затем отверните четыре болта, крепящие маслоохладитель, и аккуратно снимите его.

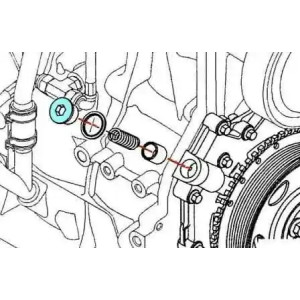

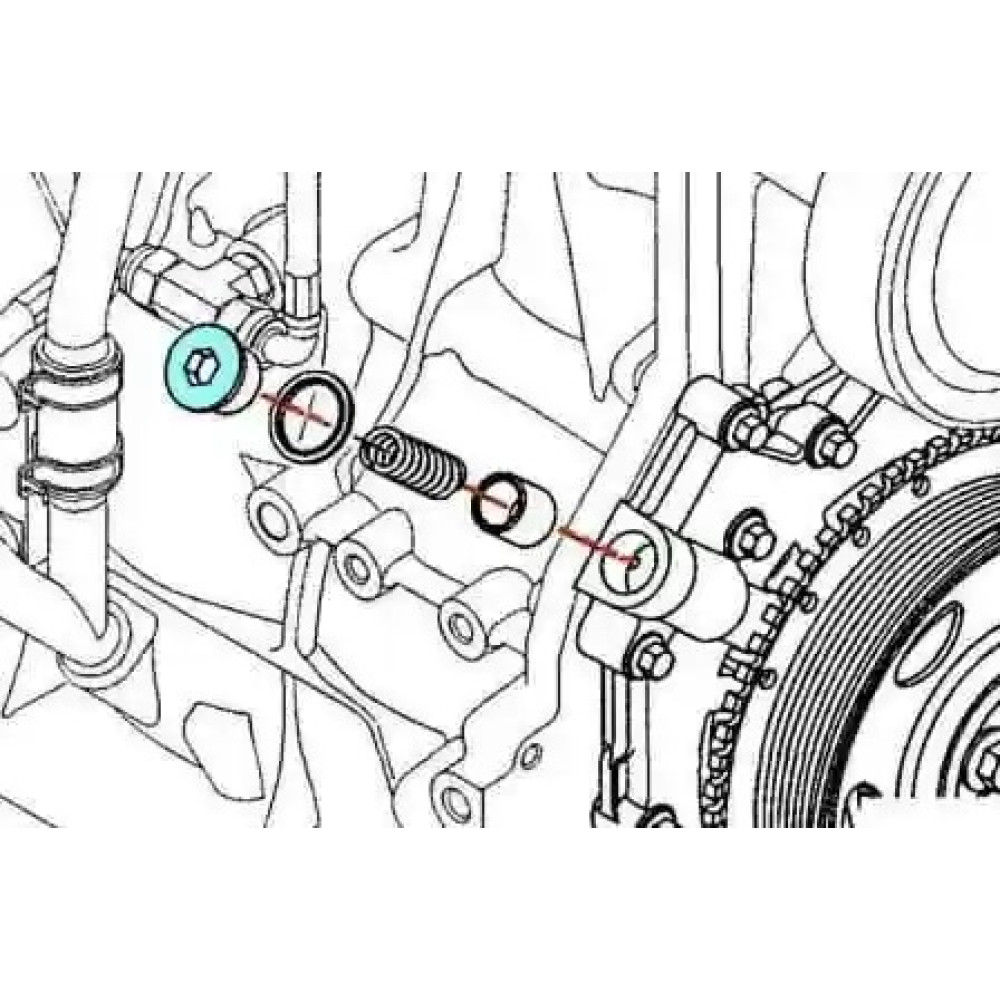

Удаление редукционного клапана. Снимите редукционный клапан системы смазки. Удалите грязь и отложения вокруг седла пружины редукционного клапана. Аккуратно извлеките редукционный клапан, сняв седло пружины, кольцевое уплотнение, пружину и плунжер.

Установка теплообменника камминз 3.8

Установка редукционного клапана. Установите новое кольцевое уплотнение на седло пружины и смажьте все детали чистым моторным маслом для лучшего скольжения. Установите редукционный клапан, начиная с плунжера, затем пружины и седла пружины. Затяните его с моментом 80 Нм.

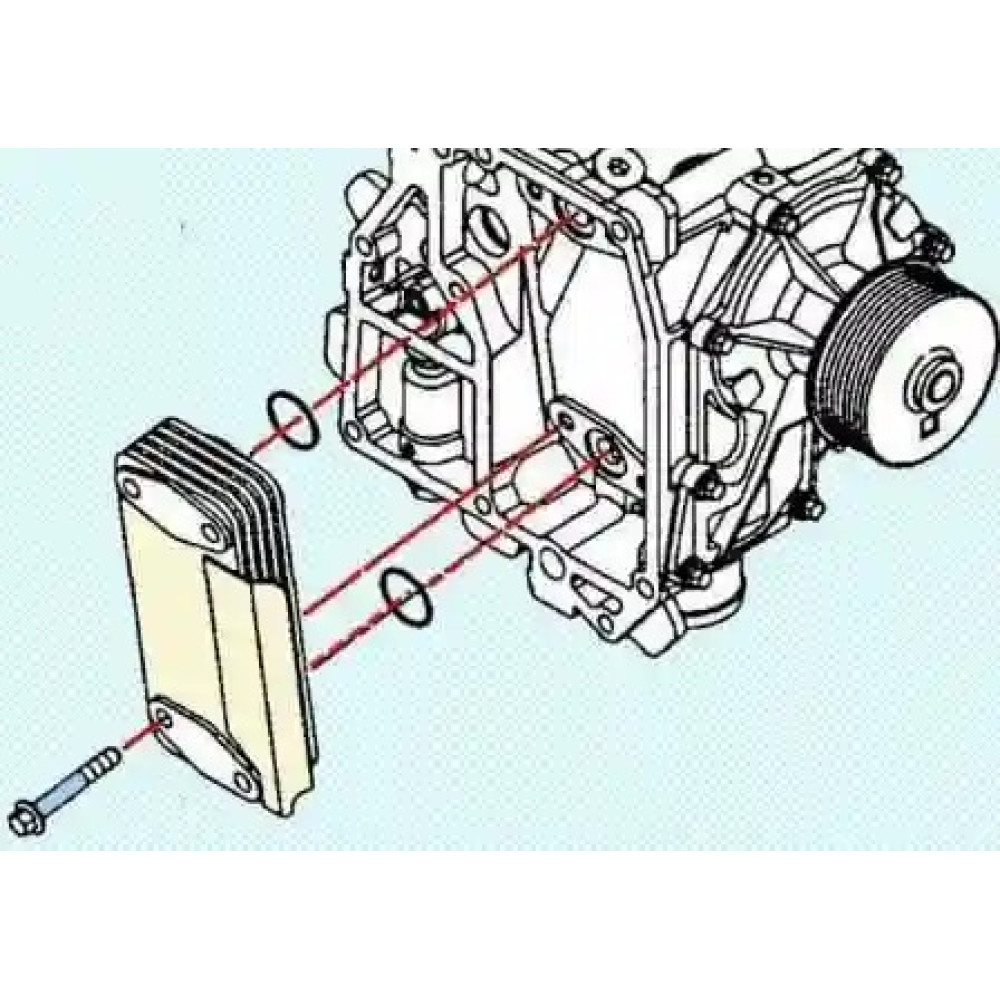

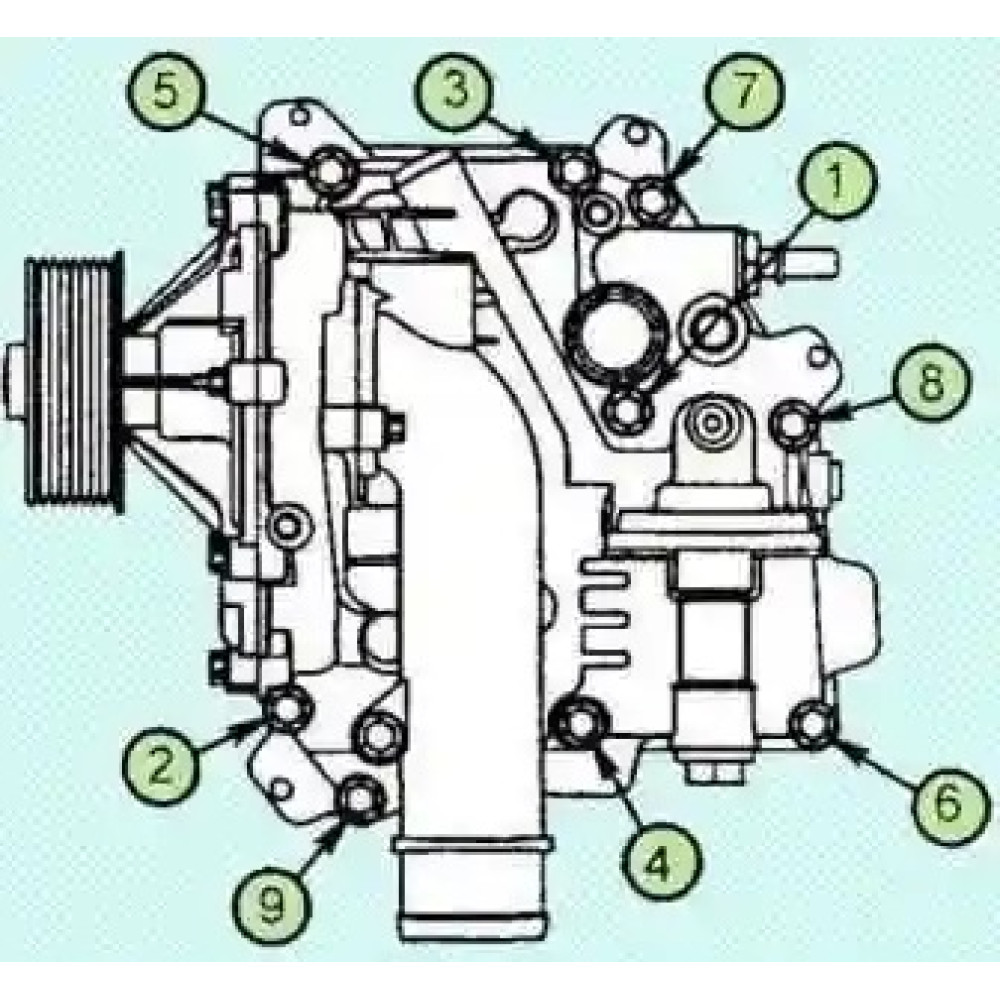

Установка теплообменника. Установите теплообменник на место и затяните четыре болта с моментом 15 Нм. Установите корпус насоса охлаждающей жидкости с новой прокладкой и затяните болты крепления в порядке, указанном на схеме, с моментом 27 Нм.

Подключение трубопроводов. Подсоедините перепускной трубопровод системы охлаждения и шланг радиатора к насосу охлаждающей жидкости.

Установите ремень привода навесных агрегатов на место.

Заливка охлаждающей жидкости. Залейте свежую охлаждающую жидкость в систему. Убедитесь, что уровень жидкости соответствует норме.

Запуск двигателя. Запустите двигатель и внимательно проверьте наличие утечек. Убедитесь, что все соединения герметичны и система работает корректно.

Очистка и проверка теплообменника камминз 3.8

Проверка редукционного клапана камминз 3.8

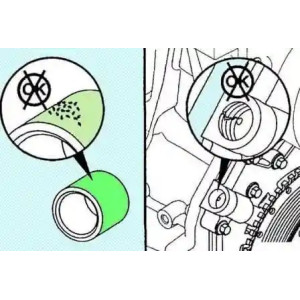

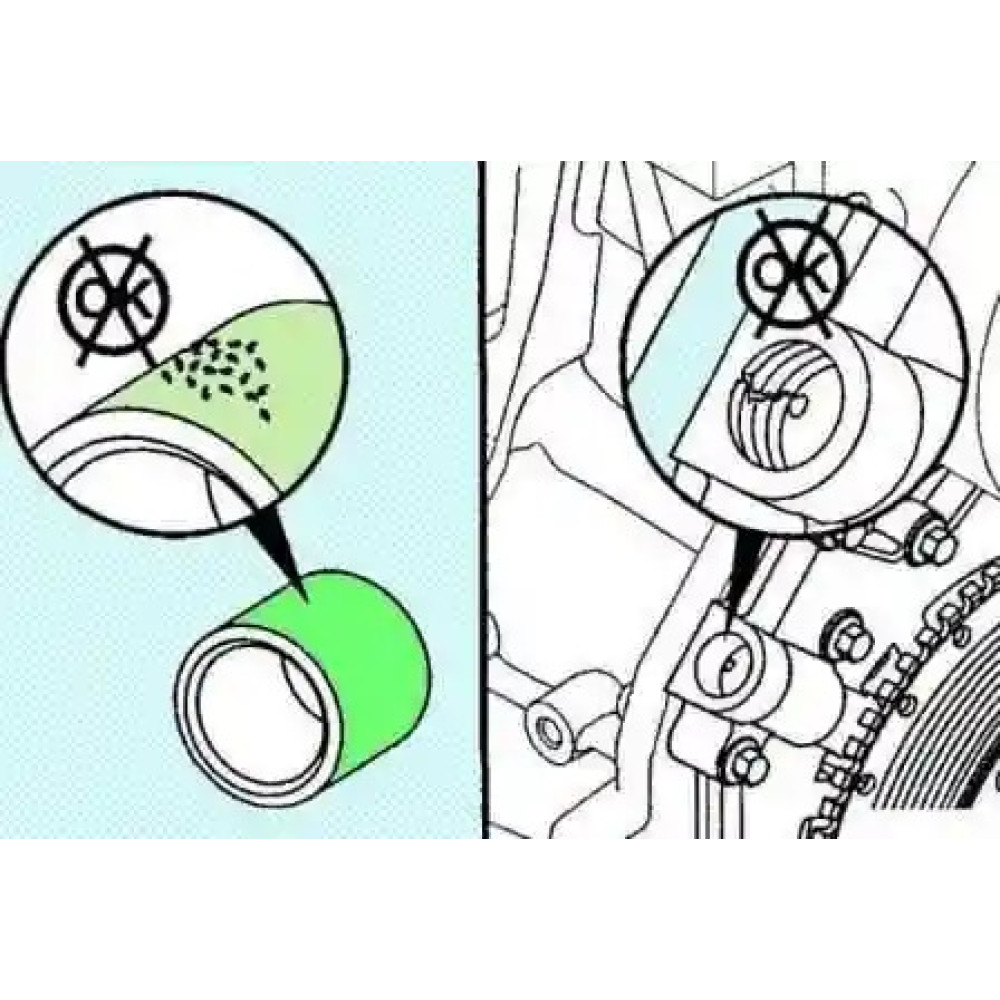

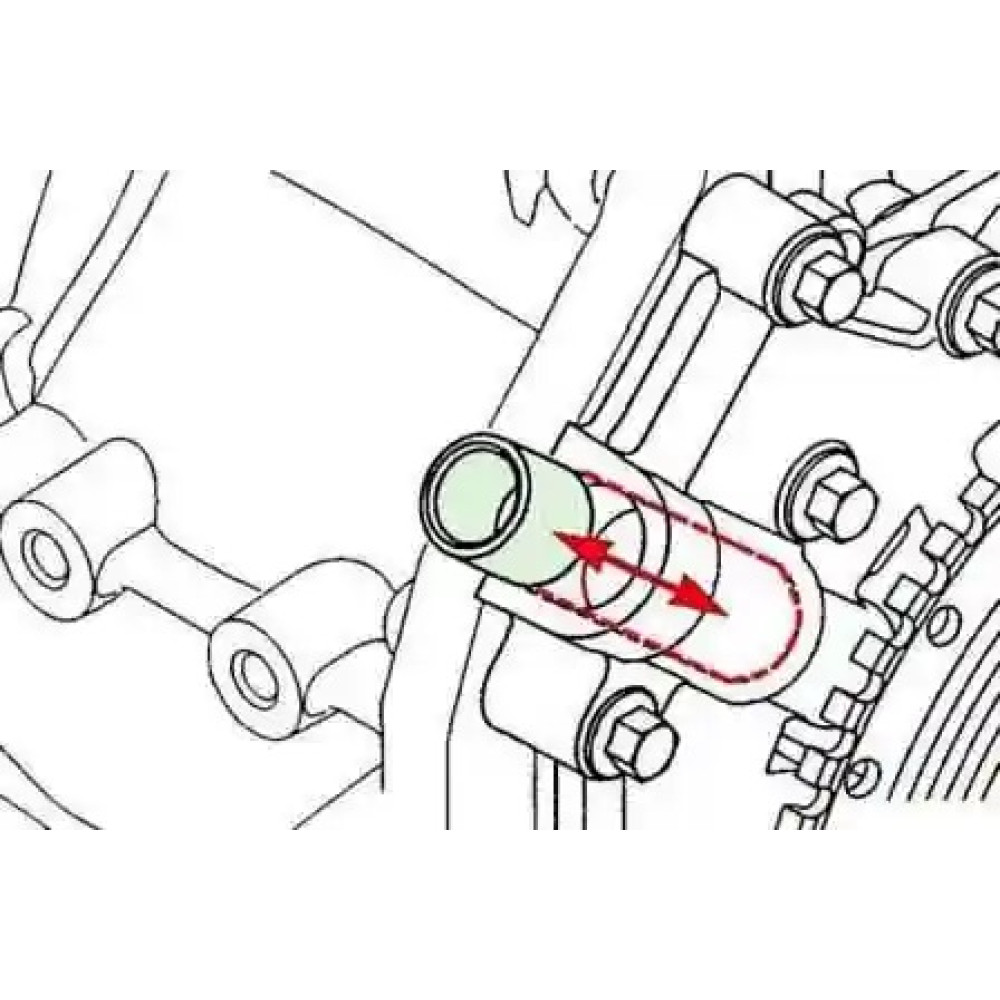

Очистите плунжер, пружину и седло пружины с помощью растворителя, затем просушите детали сжатым воздухом. Если требуется, снимите корпус, чтобы очистить отверстие под плунжер. Убедитесь в отсутствии повреждений на плунжере и проверьте его свободное перемещение в корпусе редукционного клапана.

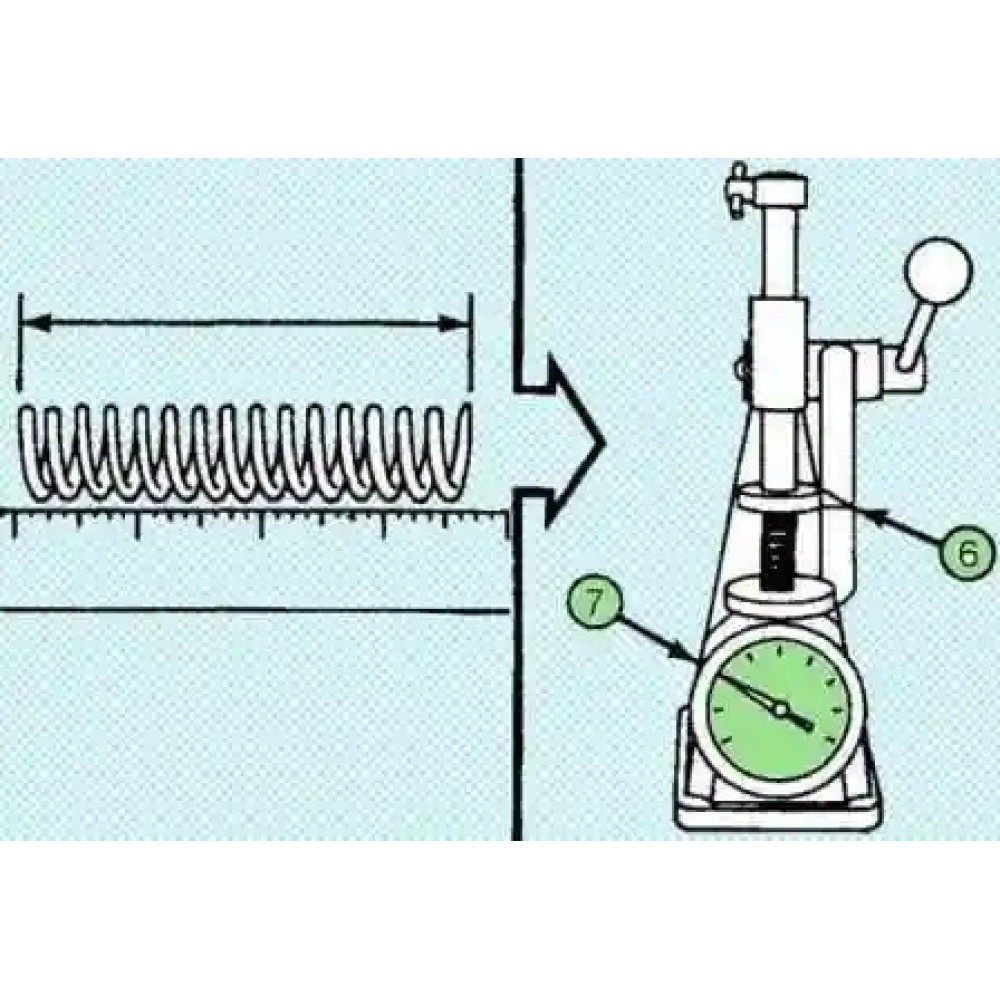

Используя устройство для проверки клапанных пружин, измерьте усилие пружины редукционного клапана. Для высоты 42,6 мм усилие должно быть в пределах 155–165 Нм, а для высоты 30,7 мм 311–339 Нм.

Проверка теплообменника камминз 3.8

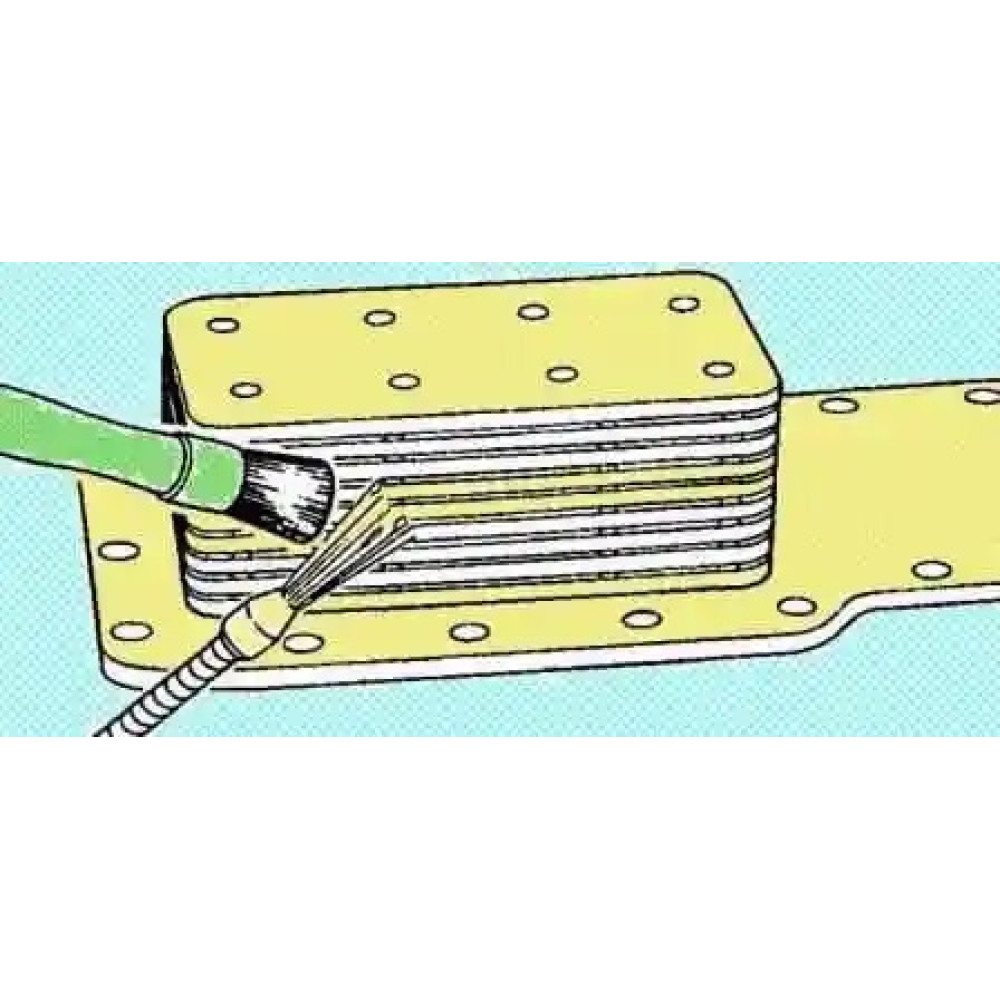

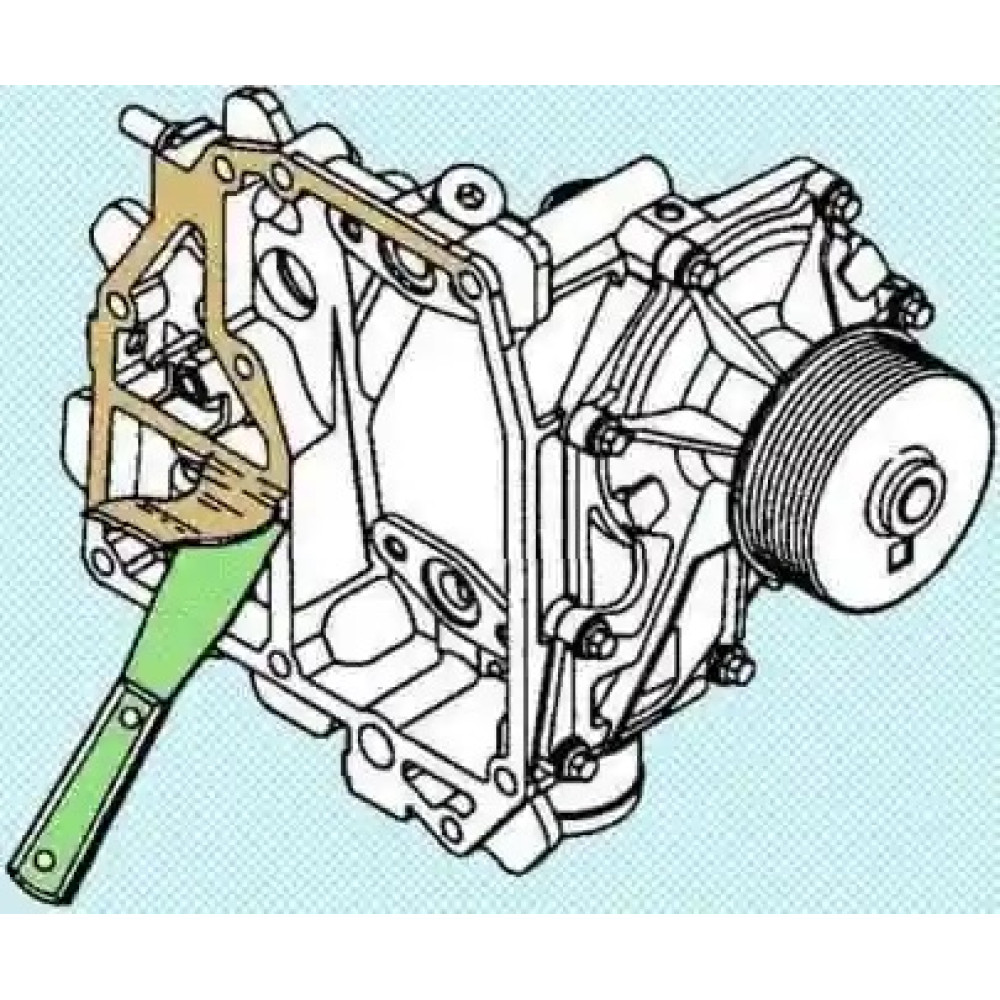

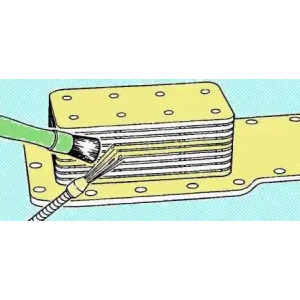

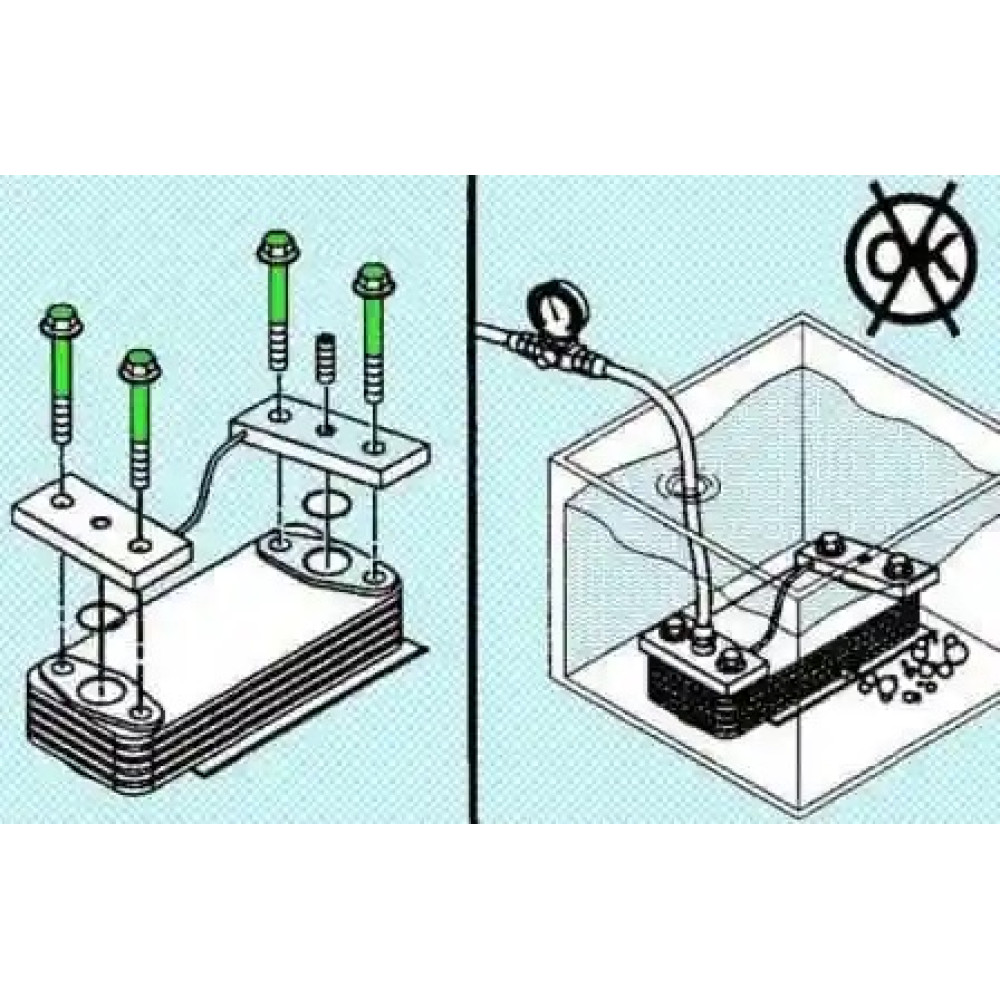

Очистите корпус и крышку теплообменника с помощью растворителя, затем просушите их сжатым воздухом. Также очистите поверхности под уплотнения. Проверьте герметичность теплообменника с помощью комплекта для опрессовки. Минимальное давление для опрессовки воздухом должно составлять 449 кПа, а максимальное — 518 кПа.

Проверка герметичности

После опрессовки убедитесь, что давление не падает в течение 10-15 минут. Если давление остается стабильным, это свидетельствует о том, что теплообменник герметичен и готов к установке. Если обнаружены утечки, необходимо заменить поврежденные компоненты или уплотнения.

Завершение работы

Сборка системы. После успешной проверки и очистки всех компонентов установите теплообменник обратно на место, следуя инструкциям по установке. Убедитесь, что все соединения затянуты и герметичны.

Финальная проверка. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут. Проверьте, нет ли утечек в области теплообменника и подключенных шлангов. Если все в порядке, дайте двигателю прогреться до рабочей температуры и проверьте уровень охлаждающей жидкости. При необходимости долейте.

Уборка и утилизация. Убедитесь, что все инструменты убраны, а использованные материалы (например, старую охлаждающую жидкость) утилизированы в соответствии с местными нормами и правилами.

Следуя этим шагам, вы сможете успешно заменить теплообменник маслоохладителя на двигателе Cummins 3.8 и обеспечить его надежную работу. Посмотрите наше полное руководство по ремонту камминз 3.8. Если у вас есть дополнительные вопросы или нужна помощь, не стесняйтесь обращаться! Удачи в работе!
