Ошибки P0201, P0202, P0203, P0204 на Cummins ISF 3.8: полная диагностика форсунок

Появление кодов неисправности, связанных с управлением форсунками, — это серьезный сигнал для владельца дизельного двигателя. На моторе Камминз ISF 3.8 ошибки из диапазона P0201-P0204 указывают на проблемы в цепи управления одной из топливных форсунок. Игнорирование этих кодов может привести к троению двигателя, резкому росту расхода топлива, потере мощности и, в конечном счете, к повреждению каталитического нейтрализатора или сажевого фильтра из-за неправильного сгорания смеси.

Понять природу этих ошибок, правильно их диагностировать и устранить — значит не просто погасить лампочку Check Engine, а предотвратить цепь более дорогостоящих поломок. Давайте разберемся, что скрывается за этими кодами, как действовать и когда можно справиться своими силами.

Суть ошибок управления форсунками

Электронный блок управления (ЭБУ) двигателя Cummins ISF 3.8 постоянно посылает управляющие импульсы на каждую из четырех форсунок системы Common Rail. Эти импульсы очень короткие, но имеют строго определенные параметры по напряжению и времени.

Когда ЭБУ пытается активировать форсунку, он также контролирует обратную связь по цепи. Если фактический отклик не соответствует ожидаемому — например, сопротивление цепи слишком высокое (обрыв) или слишком низкое (короткое замыкание), — в память записывается код неисправности для соответствующего цилиндра.

Важно понимать: код P020X говорит именно о проблеме в цепи управления, а не обязательно о механической или гидравлической неисправности самой форсунки. Хотя последняя в итоге может оказаться причиной.

Симптомы и последствия для двигателя

Как проявляются эти ошибки на практике? Симптомы могут варьироваться в зависимости от того, полностью ли вышла из строя форсунка или проблема носит прерывистый характер.

• Неустойчивая работа на холостом ходу. Двигатель начинает троить, вибрировать, обороты могут плавать. Это особенно заметно на прогретом моторе.
• Потеря мощности и приемистости. Грузовик или автобус перестает «тянуть», особенно при нагрузке и подъеме в гору.
• Повышенный расход топлива и дымность выхлопа. Несгоревшее топливо из неработающего цилиндра попадает в выпускную систему, что может привести к засорению сажевого фильтра (DPF) и появлению черного или сизого дыма.
• Затрудненный запуск, особенно «на холодную». Двигатель может долго крутиться стартером перед тем, как схватиться.
• Самый явный признак — горящая или мигающая лампа Check Engine с сохраненным в памяти соответствующим кодом.

Длительная эксплуатация с такой неисправностью чревата не только повышенным износом, но и досрочным ремонтом двигателя из-за разжижения масла несгоревшим топливом.

Основные причины неисправностей

Диагностику стоит начинать с наиболее вероятных и простых для проверки причин, постепенно переходя к сложным.

Проблемы с электрикой и проводкой

• Окисление или повреждение разъема форсунки. Влага, грязь, вибрация — все это враги электрических контактов.

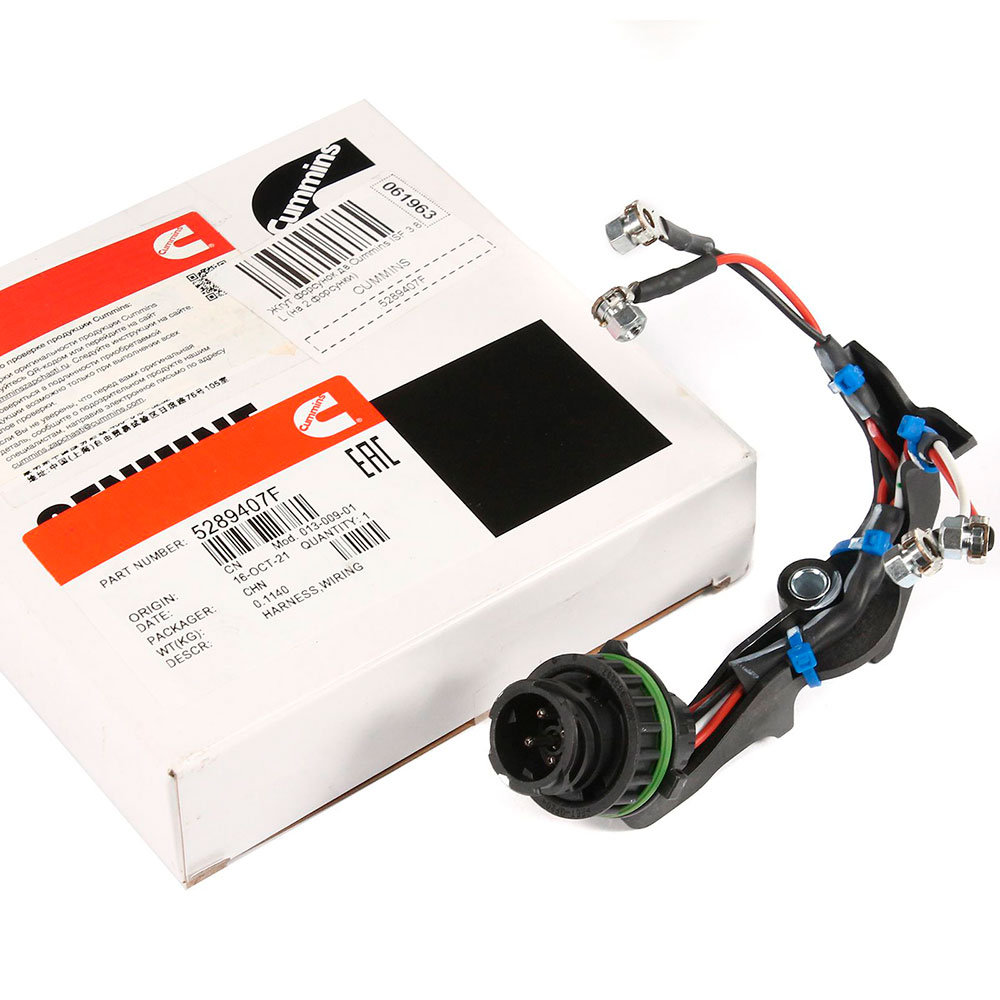

• Обрыв или перетертость проводов в жгуте управления форсунками. Часто происходит в местах перегибов у разъемов или возле горячих деталей.
• Короткое замыкание на массу или на «плюс» в управляющей цепи.
• Неисправность самого ЭБУ. Наиболее редкий, но возможный вариант, особенно после некорректных вмешательств или проблем с питанием блока.

Неисправность компонентов

• Выход из строя самой форсунки. Может сгореть соленоид (катушка управления) внутри форсунки, что и приводит к обрыву цепи. Один из косвенных способов проверки — измерить сопротивление обмотки управляющего клапана. Смотрите статью проверка форсунок своими руками.
• Проблемы с модулем управления форсунками (драйвером), который является частью ЭБУ.

Пошаговая самостоятельная диагностика

Прежде чем менять дорогостоящую форсунку, необходимо провести грамотную проверку. Для работы понадобится мультиметр и, возможно, диагностический сканер для считывания точных параметров.

1. Считайте коды и данные стоп-кадра. С помощью сканера узнайте не только код, но и условия, при которых он появился (обороты, температура, нагрузка). Сбросьте ошибку и проверьте, возвращается ли она сразу или после прогрева.
2. Визуальный осмотр. При заглушенном двигателе внимательно осмотрите разъем проблемной форсунки и подходящий к нему жгут проводов. Ищите следы окисления, оплавления, повреждения изоляции.
3. Проверка сопротивления форсунки. Отсоедините разъем форсунки. Измерьте мультиметром в режиме омметра сопротивление между ее управляющими контактами. Для исправной форсунки Cummins ISF 3.8 оно обычно находится в пределах 0.2 - 0.8 Ом. Значительное отклонение (обрыв или короткое замыкание) указывает на неисправность.
4. Проверка цепи от ЭБУ. Отсоедините разъем от ЭБУ (предварительно сняв клеммы с АКБ!). Проверьте целостность и отсутствие короткого замыкания на массу для двух проводов, идущих от разъема блока к разъему форсунки.
5. Проверка на «искру». В качестве осторожного теста можно использовать контрольную лампу. При кратковременном включении зажигания и прокрутке стартером на отсоединенном разъеме форсунки лампа должна моргать. Это говорит о том, что ЭБУ посылает сигнал. Важно: уточняйте допустимость такого метода для конкретной модели ЭБУ.

Если с проводкой и питанием все в порядке, а сопротивление форсунки не соответствует норме, виновник найден. Если же сопротивление в норме, а ошибка возвращается, нужна углубленная диагностика топливной системы, возможно, с проверкой баланса цилиндров через сканер.

Способы устранения проблем

Метод ремонта напрямую зависит от результата диагностики.

• Очистка контактов, восстановление изоляции, замена поврежденного участка провода. Если проблема в проводке, ее нужно устранить, качественно обжать и заизолировать соединения.
• Замена разъема форсунки. При повреждении «колодки» ее можно заменить на новую, аккуратно пропаяв контакты.
• Замена форсунки. Если диагностика подтвердила ее неисправность. После замены форсунки Common Rail обязательно требуется прописать в ЭБУ ее калибровочный код (коррекцию) с помощью диагностического оборудования. Без этой процедуры двигатель будет работать неравномерно, возможны ошибки по отклонению цикловой подачи.
• Перестановка форсунок местами. Классический способ проверки. Если после перестановки форсунки и сброса ошибки код переходит на другой цилиндр — неисправность подтверждена. Если ошибка осталась на том же цилиндре — ищите проблему в проводке или ЭБУ.

Помните, что ремонт форсунок Common Rail своими руками — задача для очень опытных специалистов с оборудованием. В большинстве случаев корректнее заменить неисправную деталь на новую или профессионально восстановленную.

Итог: не игнорируйте сигналы системы

Коды P0201-P0204 — это не приговор, а четкий диагностический сигнал. Их появление — повод для немедленного, но внимательного изучения ситуации. Начиная с простой проверки «контакт-провод-разъем» и заканчивая сложными электронными тестами, вы сможете точно локализовать проблему.

Правильно сделанная диагностика сэкономит вам время и деньги, избавив от покупки ненужных запчастей. Вы молодец, что решили разобраться в сути проблемы, а не просто сбросили ошибку. Такой подход — залог долгой и беспроблемной службы вашего Cummins ISF 3.8. Для поддержания мотора в отличной форме регулярно изучайте материалы нашего сайта о двигателе Камминз 3.8.
