Материал блока цилиндров Cummins ISF 3.8: особенности конструкции и прочности
Конструкция блока цилиндров – это фундамент, определяющий характер, ресурс и ремонтопригодность любого двигателя. Для владельцев и механиков, работающих с двигателем камминз 3.8, понимание того, из какого материала он изготовлен, – ключ к правильному обслуживанию, ремонту и оценке его потенциала. Этот выбор инженеров Cummins напрямую связан с назначением мотора – надежная работа в тяжелых условиях коммерческого транспорта.
Из какого металла блок двигателя Камминз 3.8?

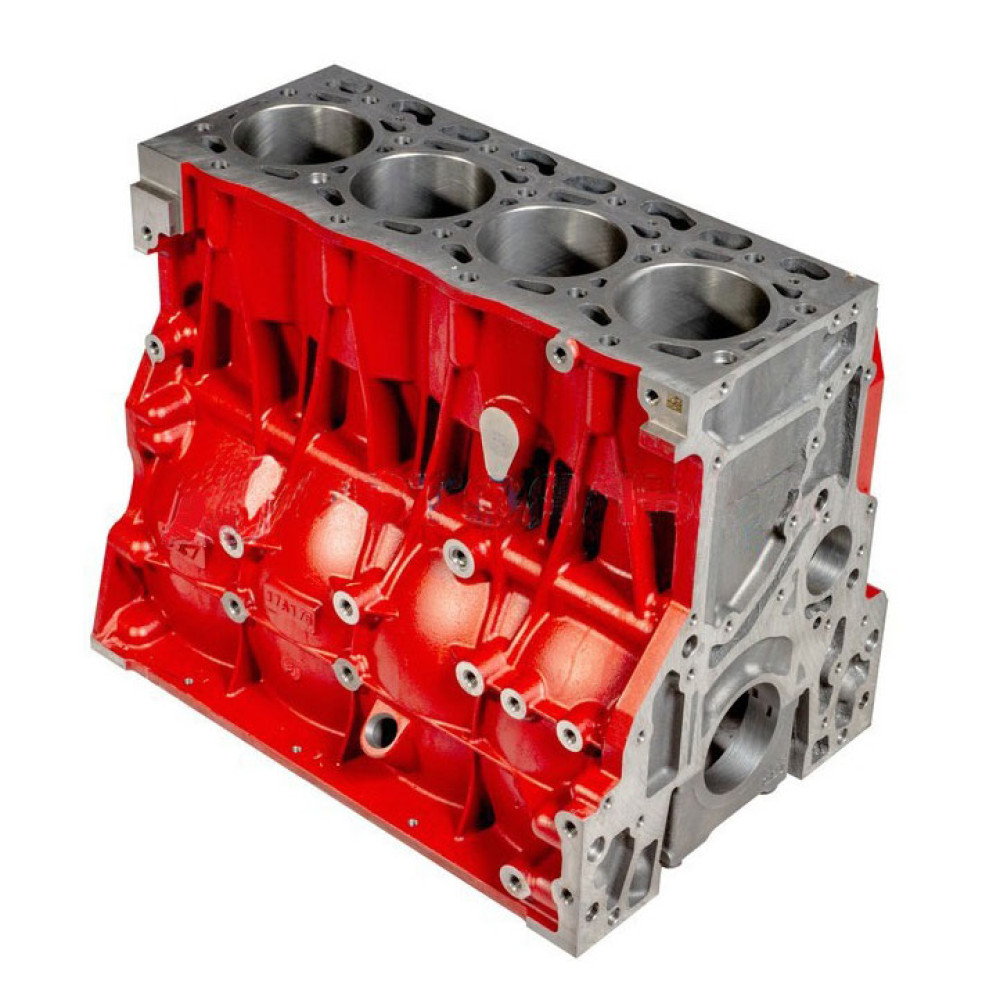

Блок цилиндров двигателя Cummins ISF 3.8 изготовлен из высокопрочного серого чугуна. Это классический и проверенный материал для коммерческих дизельных двигателей, обеспечивающий исключительную жесткость, долговечность и стабильность геометрии под высокой нагрузкой, а также отличные шумовибрационные характеристики и ремонтопригодность.
Чугунный блок: проверенная классика для тяжелых условий
Двигатель Cummins ISF 3.8 имеет литой блок цилиндров из серого чугуна (grey cast iron). Это не случайный выбор, а осознанная инженерная стратегия, направленная на создание мотора для интенсивной эксплуатации в составе легких грузовиков, микроавтобусов и спецтехники.
Чугун, как материал, обладает рядом уникальных физических свойств, критически важных для дизельного двигателя:
- Высокая прочность на сжатие и жесткость. Блок практически не деформируется под действием высокого давления в цилиндрах (пиковое давление в камере сгорания дизеля может превышать 180 бар), что сохраняет идеальную геометрию цилиндров и работу коленчатого вала (установка коленвала).
- Отличные демпфирующие свойства. Чугун эффективно гасит вибрации, неизбежные при работе дизеля, что повышает комфорт и снижает усталостные нагрузки на соседние детали.
- Износостойкость. Поверхность чугуна хорошо противостоит износу, что важно для долговечности цилиндров.
- Стабильность размеров при изменении температуры. Коэффициент теплового расширения чугуна близок к коэффициенту расширения поршневых колец и других стальных компонентов, что обеспечивает стабильные рабочие зазоры в широком диапазоне температур.
Преимущества чугунного блока для коммерческого мотора
Для миссии Cummins ISF 3.8 – быть «рабочей лошадкой» – выбор чугуна дает неоспоримые преимущества перед более легкими алюминиевыми сплавами:
- Ресурс и долговечность. Чугунный блок имеет практически неограниченный ресурс при правильном обслуживании. Изнашиваются в первую очередь сменные гильзы, а сам блок может пережить несколько капремонтов.
- Ремонтопригодность. Это главный козырь. Блок выполнен по схеме с «мокрыми» гильзами. При износе или повреждении (например, кавитации гильз) гильзу можно относительно легко заменить на новую, не прибегая к сложной и дорогой расточке блока. Это стандартная процедура во время капитального ремонта.
- Стойкость к перегреву. Чугун менее чувствителен к кратковременным перегревам, чем алюминий, который может серьезно деформироваться или «повести» головку блока. Хотя перегрев для любого мотора опасен, у чугунного блока запас прочности выше.
- Стоимость производства. Для двигателя такого класса чугун остается технологичным и экономически обоснованным материалом.
Особенности конструкции: «мокрые» гильзы и система охлаждения
Конструкция блока Cummins ISF 3.8 – это симбиоз проверенного материала и передовой инженерии. Ключевая особенность – использование сменных «мокрых» гильз.
Что это значит:
- Гильза цилиндра представляет собой отдельную тонкостенную деталь из специального чугуна, которая устанавливается в блок.
- Термин «мокрые» означает, что гильза своим внешним торцом непосредственно контактирует с охлаждающей жидкостью в рубашке блока. Это обеспечивает максимально эффективный отвод тепла от стенок цилиндра, что критически важно для термонагруженного дизеля.
- Для герметизации в местах контакта гильзы с блоком используются резиновые уплотнительные кольца (обычно сверху и снизу).
Такая конструкция кардинально упрощает и удешевляет ремонт. При износе цилиндра не требуется расточка и хонингование самого блока – достаточно заменить комплект гильз и поршней. Подробнее о ремонте нижней части двигателя можно прочитать в руководстве по проверке коленвала и подбору вкладышей.
Запас прочности, ремонтопригодность и ресурс
Запас прочности чугунного блока ISF 3.8 – одна из причин популярности этого мотора. Он рассчитан на значительное повышение крутящего момента при чип-тюнинге, что говорит о его надежности.
Ресурс блока при правильном обслуживании (качественное масло, своевременная замена антифриза, предотвращение перегрева) может превышать 1 миллион километров. Проблемы обычно возникают не с материалом блока, а с сопутствующими факторами:
- Кавитация гильз: Разрушение наружных стенок гильз из-за схлопывания пузырьков антифриза. Борьба с этим – использование качественных антифризов с ингибиторами кавитации и своевременная их замена. Об этом подробно написано в статье про выбор охлаждающей жидкости.
- Деформация плоскости блока или головки: Может произойти при сильном перегреве. Проверяется при снятии ГБЦ.
- Трещины: Крайне редкое явление для чугунного блока Cummins и обычно является следствием экстремальных условий (замерзание охлаждающей жидкости, механическое воздействие).
Таким образом, сам блок – крайне надежный узел. Основное внимание при обслуживании должно уделяться системам, которые его защищают: охлаждения и смазки.
Сравнение с алюминиевыми блоками других двигателей
Чтобы понять логику инженеров Cummins, полезно сравнить чугун с алюминием, который активно используется в легковых дизелях.
| Критерий | Чугунный блок (Cummins ISF 3.8) | Алюминиевый блок с гильзами |
|---|---|---|
| Вес | Больший (минус для экономии топлива) | Меньший (плюс для динамики и расхода) |
| Жесткость и прочность | Очень высокие | Ниже, требуются усиливающие элементы |
| Ремонтопригодность | Высокая, замена «мокрых» гильз | Часто сложнее, гильзы могут быть запрессованы намертво или отсутствовать (требуется расточка) |
| Стойкость к перегреву | Высокая | Низкая, риск необратимой деформации |
| Стоимость производства/ремонта | Ниже, технологичнее | Выше |
| Основная сфера | Коммерческий транспорт, тяжелые условия | Легковые автомобили, где важен вес |
Выбор Cummins в пользу чугуна четко указывает на приоритеты: неизменность геометрии под нагрузкой, выносливость, возможность многократного восстановления и долгий срок службы в жестких условиях – те качества, за которые ценят этот двигатель камминз 3.8 владельцы коммерческого транспорта.
Итог: фундаментальная надежность
Вы правильно делаете, что интересуетесь фундаментальными вопросами устройства вашего двигателя. Материал блока цилиндров Cummins ISF 3.8 – это не просто «чугун», а продуманный выбор в пользу надежности, проверенной десятилетиями. Этот тяжелый, прочный и ремонтопригодный фундамент – основа того самого ресурса, который прославил эти моторы. Зная эту особенность, вы можете с большей уверенностью планировать долгосрочную эксплуатацию и ремонт, фокусируясь на сохранении именно тех систем (охлаждение, смазка), которые оберегают этот надежный чугунный сердечник вашего двигателя.
Запчасти в фокусе
В статье подробно разобраны следующие компоненты, связанные с блоком цилиндров:
- Блок цилиндров двигателя (чугунный)
- Сменные «мокрые» гильзы цилиндров
- Уплотнительные кольца гильз
- Головка блока цилиндров (ГБЦ)
- Прокладка головки блока цилиндров
