Камминз 3.8 проверка коленвала и подбор вкладышей
Проверка коленвала и правильный подбор вкладышей — это ключевые этапы в процессе обслуживания и ремонта двигателя Камминз 3.8. Эти действия помогут обеспечить надежную работу двигателя и предотвратить его преждевременный износ. В этом руководстве мы рассмотрим основные шаги, необходимые для выполнения этой процедуры.

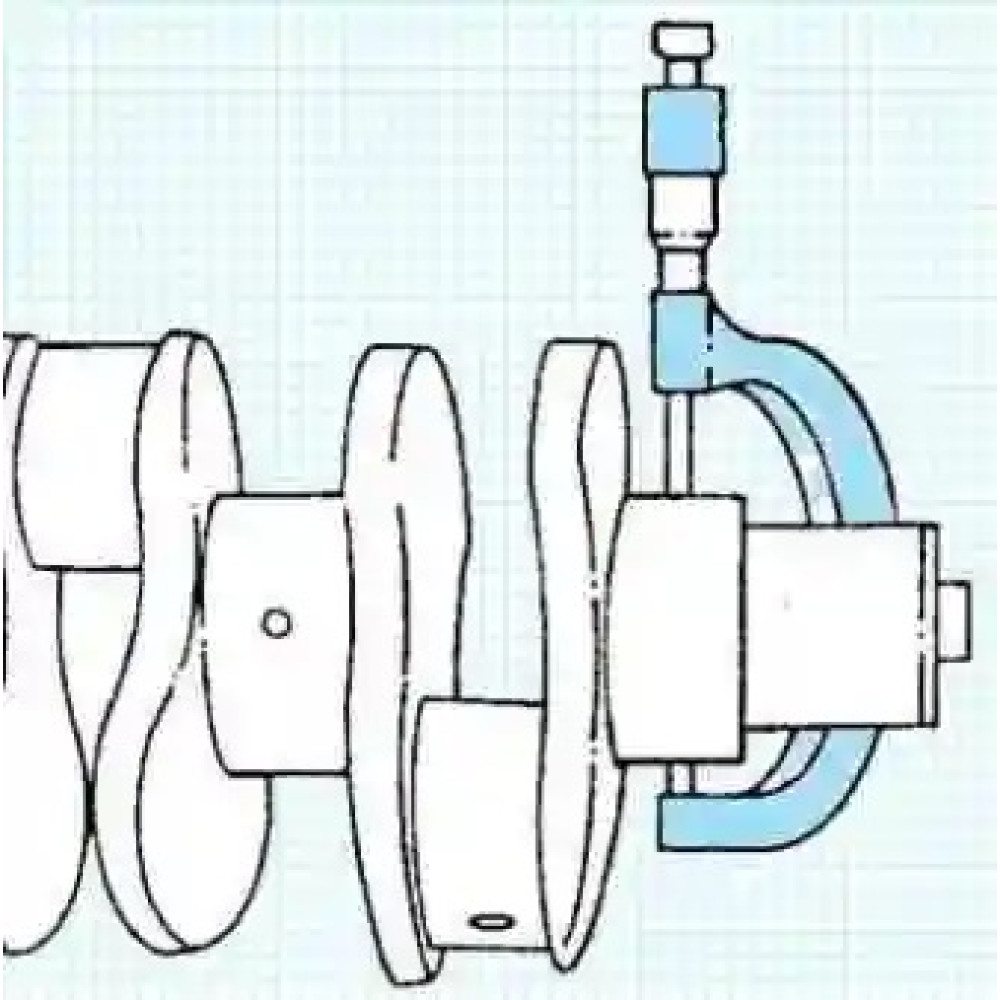

Измерение диаметров коленвала камминз 3.8
Измерение диаметров шатунных шеек.
- Номинальный размер 68,962 - 69,013 мм
- Ремонтный размер (0,25 мм) 68,712 - 68,763 мм
- Ремонтный размер (0,50 мм) 68,462 - 68,513 мм
Измерение диаметров коренных шеек.
- Номинальный размер 82,962 - 83,013 мм
- Ремонтный размер (0,25 мм) 82,712 - 82,763 мм
- Ремонтный размер (0,50 мм) 82,462 - 82,513 мм
Контроль овальности и конусности.
- Максимальная овальность 0,050 мм
- Максимальная конусность 0,013 мм
Если размеры одной из шеек коленвала отличаются от номинальных, необходимо провести расточку всех шеек до ближайшего ремонтного размера. Это обеспечит равномерное распределение нагрузки и продлит срок службы двигателя.
Определение зазора коренного подшипника

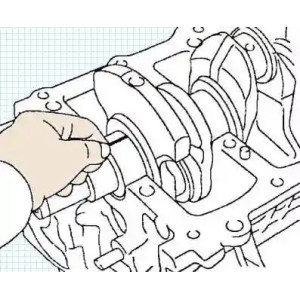

Использование пластикового калибра. Установите коленвал в блок цилиндров. Положите пластиковый калибр поперек каждой коренной шейки. Установите крышки коренных подшипников и затяните их болты, но не проворачивайте коленвал.

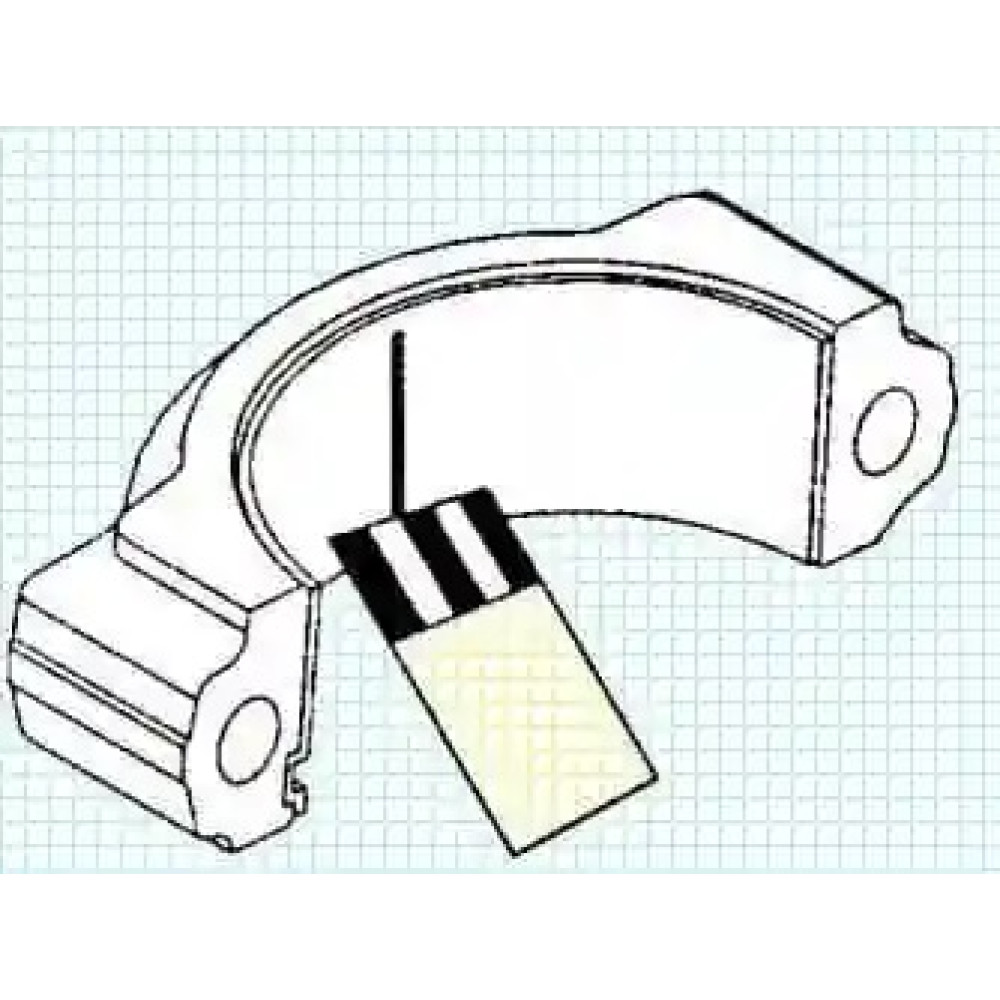

Измерение зазора. Снимите крышки коренных подшипников и измерьте максимальную ширину сплющенного калибра. Это значение поможет определить величину радиального зазора. Оптимальный зазор в коренном подшипнике должен составлять 0,04 - 0,12 мм.
Проверка болтов и вкладышей коленвала камминз 3.8

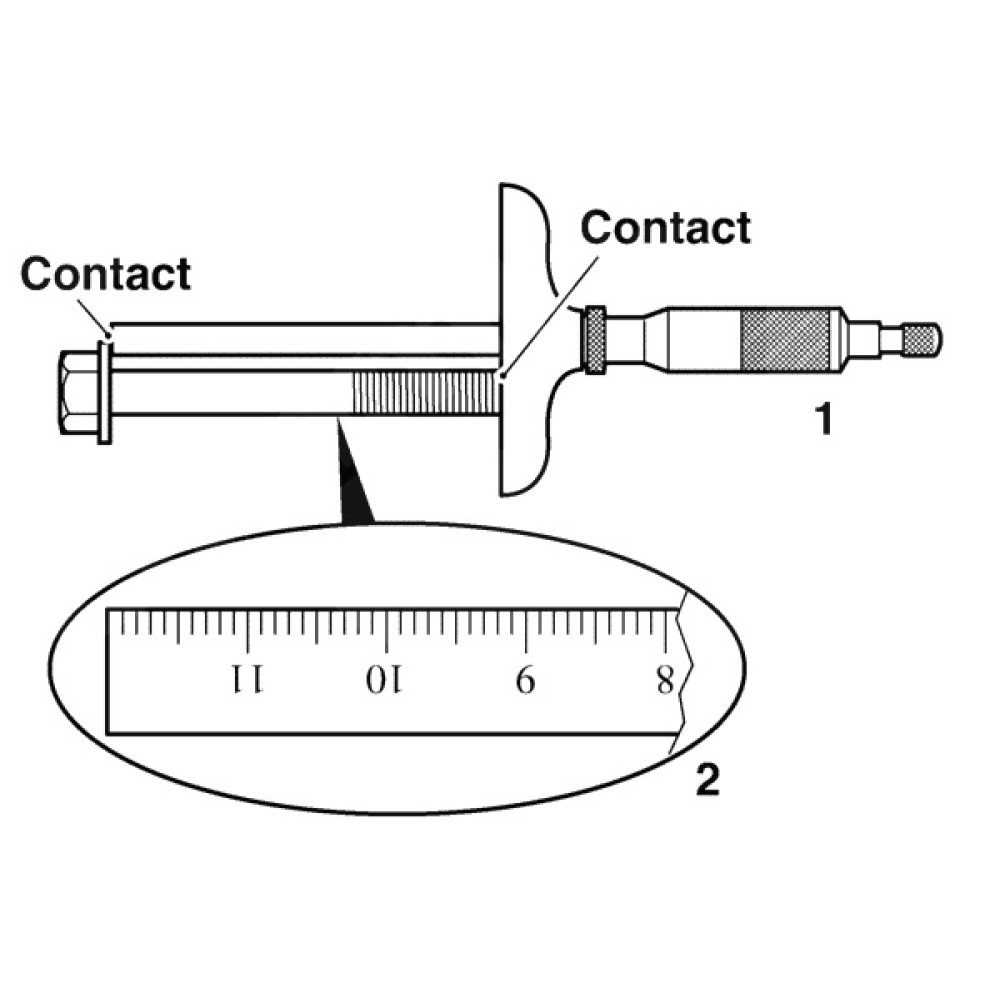

Проверка длины стержня болта крепления крышки коренного подшипника. Максимальная длина болта не должна превышать 120 мм. Это важно для обеспечения надежной фиксации крышек.

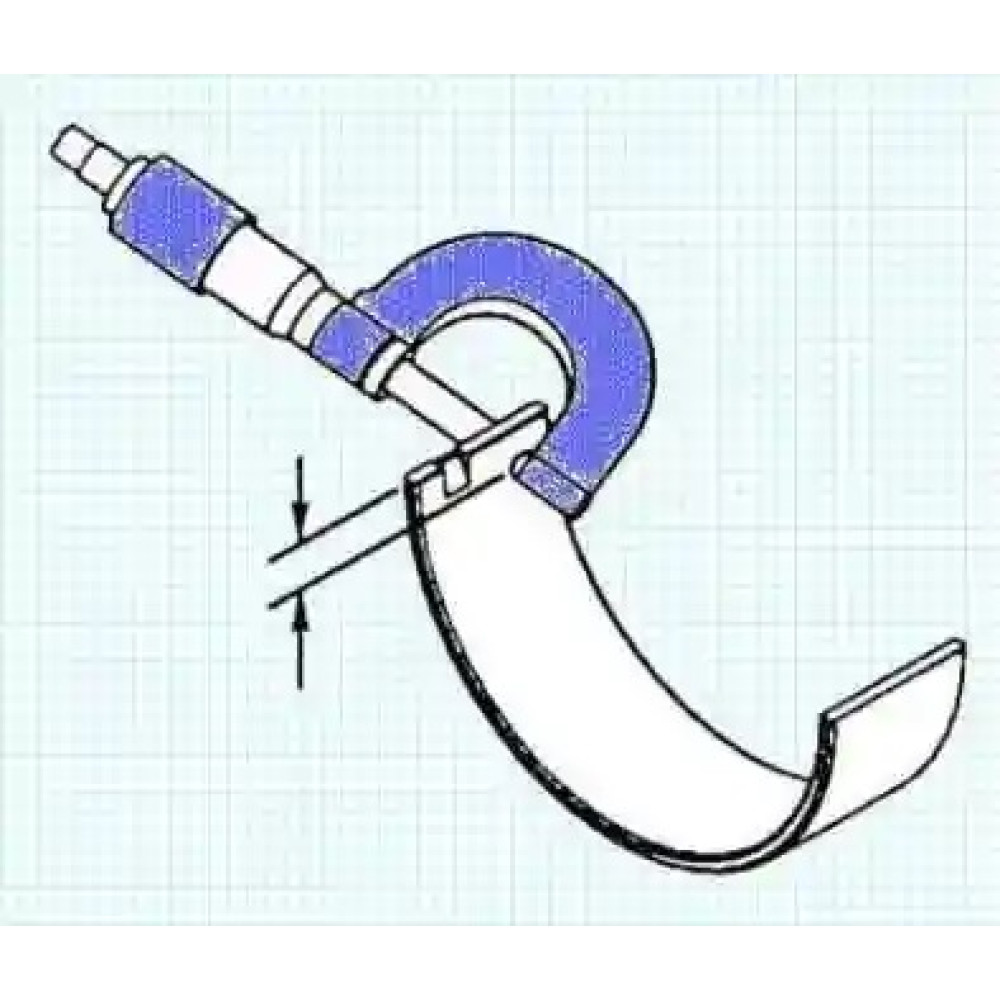

Проверка толщины вкладышей коренных подшипников
- Номинальная толщина 2,456 - 2,464 мм
- Ремонтная толщина (0,25 мм) 2,706 - 2,714 мм
- Ремонтная толщина (0,50 мм) 2,956 - 2,964 мм

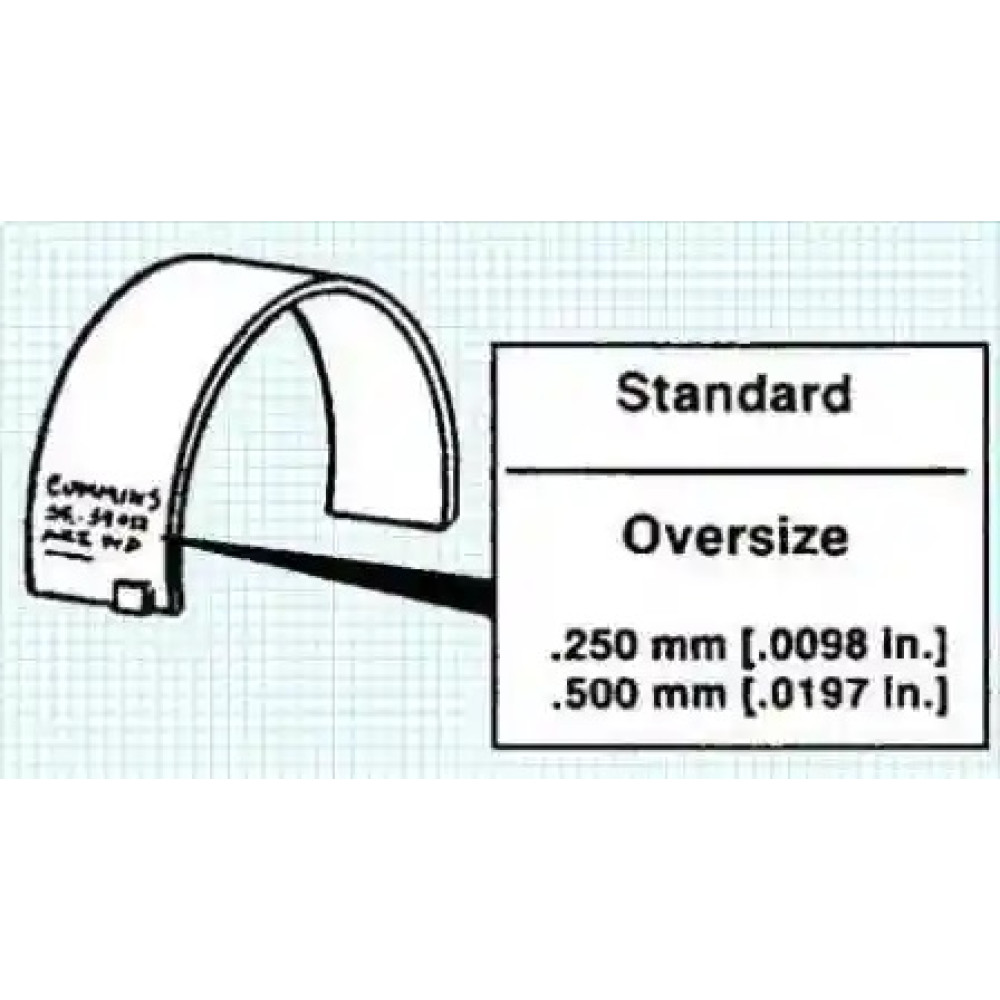

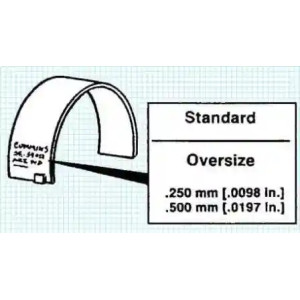

Если толщина вкладышей не соответствует требованиям, необходимо подобрать новый подшипник. Для этого используйте номер, выбитый на обратной стороне старого вкладыша, чтобы обеспечить точное соответствие.
Следуя приведенным шагам, вы сможете качественно проверить коленвал и правильно подобрать вкладыши для двигателя Камминз 3.8. Это не только повысит надежность работы двигателя, но и продлит его срок службы. Смотрите полное руководство по ремонту cummins 3.8. Помните, что тщательность и внимание к деталям — ключ к успешному ремонту!
