Камминз 3.8 установка коленвала и момент затяжки болтов

Правильная установка коленвала и соблюдение момента затяжки — важные этапы в процессе сборки двигателя Камминз 3.8. Эти процедуры обеспечивают надежную работу двигателя и предотвращают потенциальные повреждения. В этом руководстве мы подробно рассмотрим все шаги, необходимые для успешной установки коленвала.

Подготовка к установке коленвала камминз 3.8

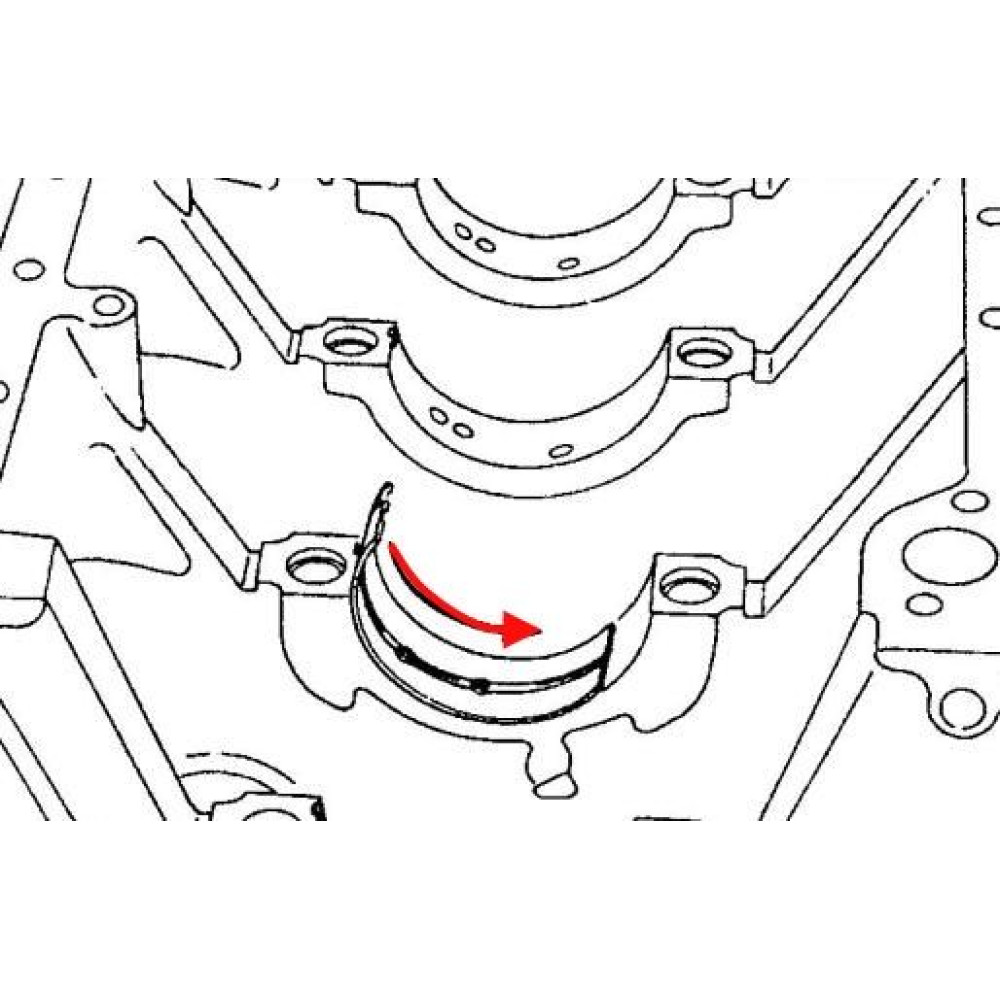

Установка вкладышей коренных подшипников. Начните с установки вкладышей коренных подшипников. Убедитесь, что выступы вкладышей совпадают с выемками в постелях коренных подшипников. Это гарантирует правильное расположение и надежное крепление.

Установка вкладыша упорного подшипника. Вкладыш упорного подшипника коленвала должен быть установлен на коренную опору №4. Это важный шаг, так как он обеспечивает правильное положение коленвала.

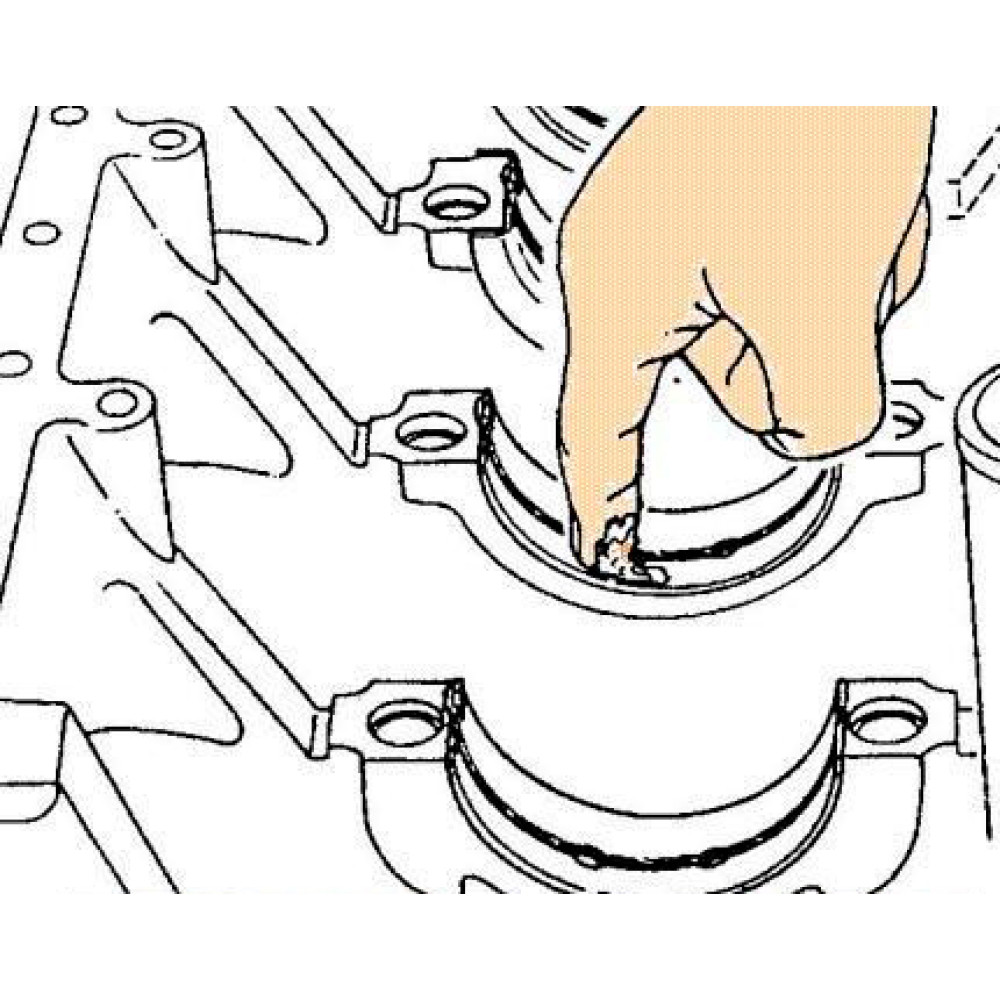

Нанесение смазки. Используйте смазку для сборочных работ (3163087) и аккуратно нанесите её на рабочие поверхности коренных подшипников и упорного подшипника со стороны коленчатого вала. Обратите внимание, что смазку не следует наносить на обратную сторону вкладыша, чтобы избежать избыточного скольжения.

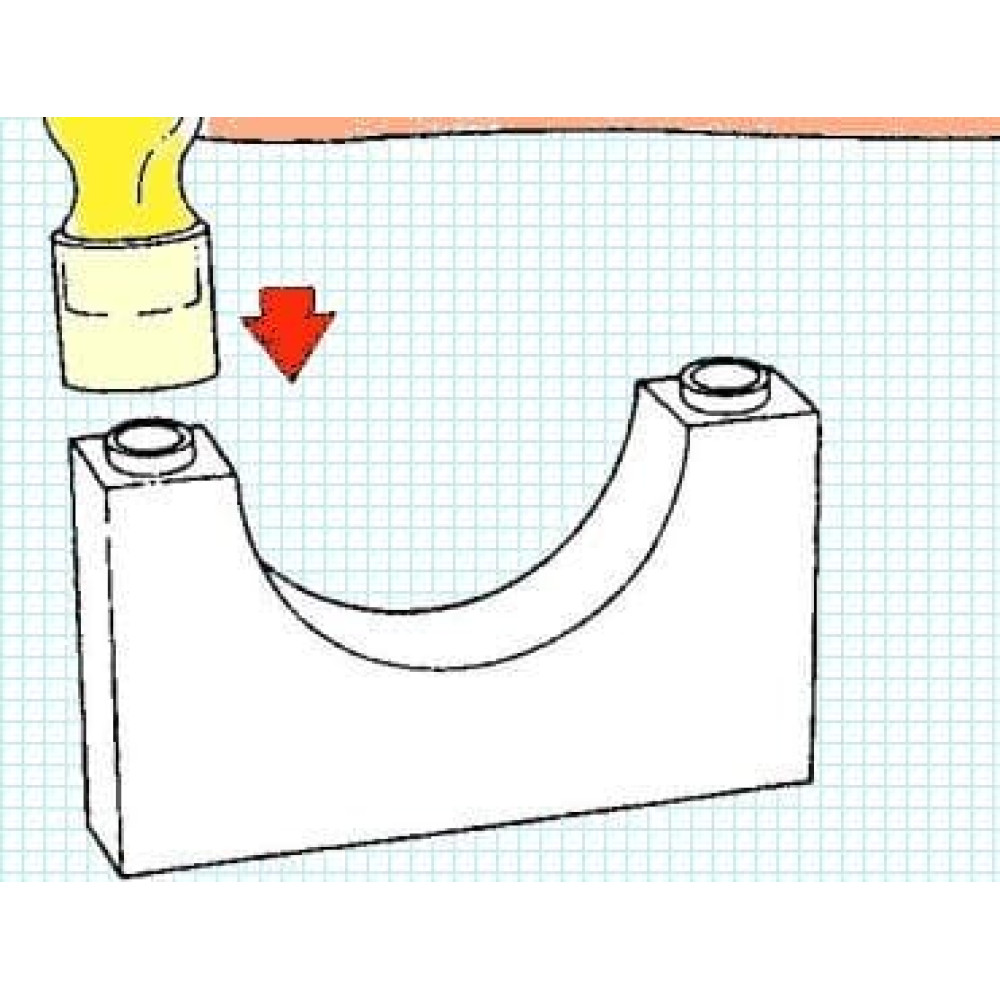

Проверка направляющих втулок. Убедитесь, что в крышках коренных подшипников присутствуют направляющие втулки. Они необходимы для правильного выравнивания крышек во время установки.

Установка коленвала cummins 3.8

Установка коленвала. Аккуратно установите коленвал в блок цилиндров, убедившись, что он правильно располагается на вкладышах.

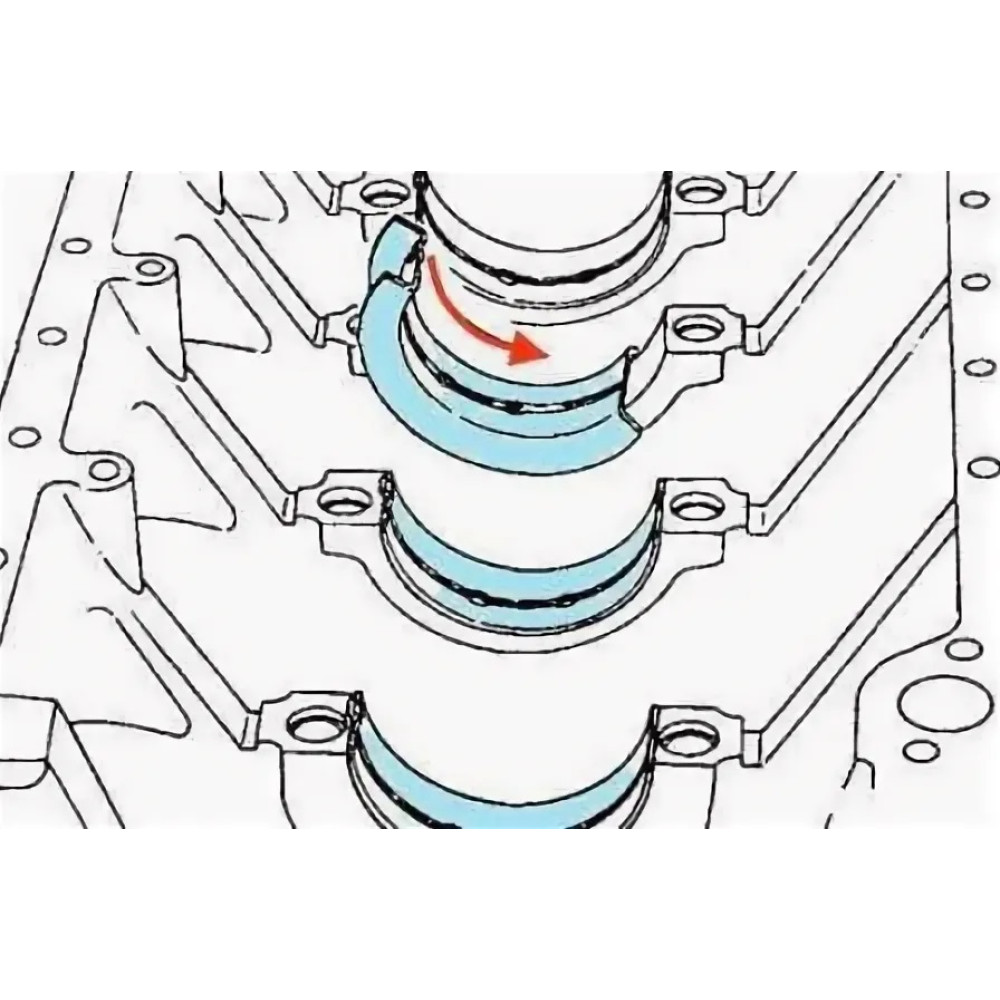

Установка крышек коренных подшипников. Установите вкладыши коренных подшипников, совместив выступы с выемками в крышках. Это также важно для обеспечения правильной работы подшипников.

Нанесение смазки на крышки. Повторите процесс нанесения смазки (3163087) на рабочие поверхности коренных подшипников и упорного подшипника. Не забывайте, что смазка с обратной стороны вкладыша не требуется.

Очистка поверхностей. Убедитесь, что на поверхности крышек коренных подшипников и в местах их контакта с блоком цилиндров нет грязи и посторонних частиц. Это предотвратит возможные повреждения и обеспечит надежное соединение.

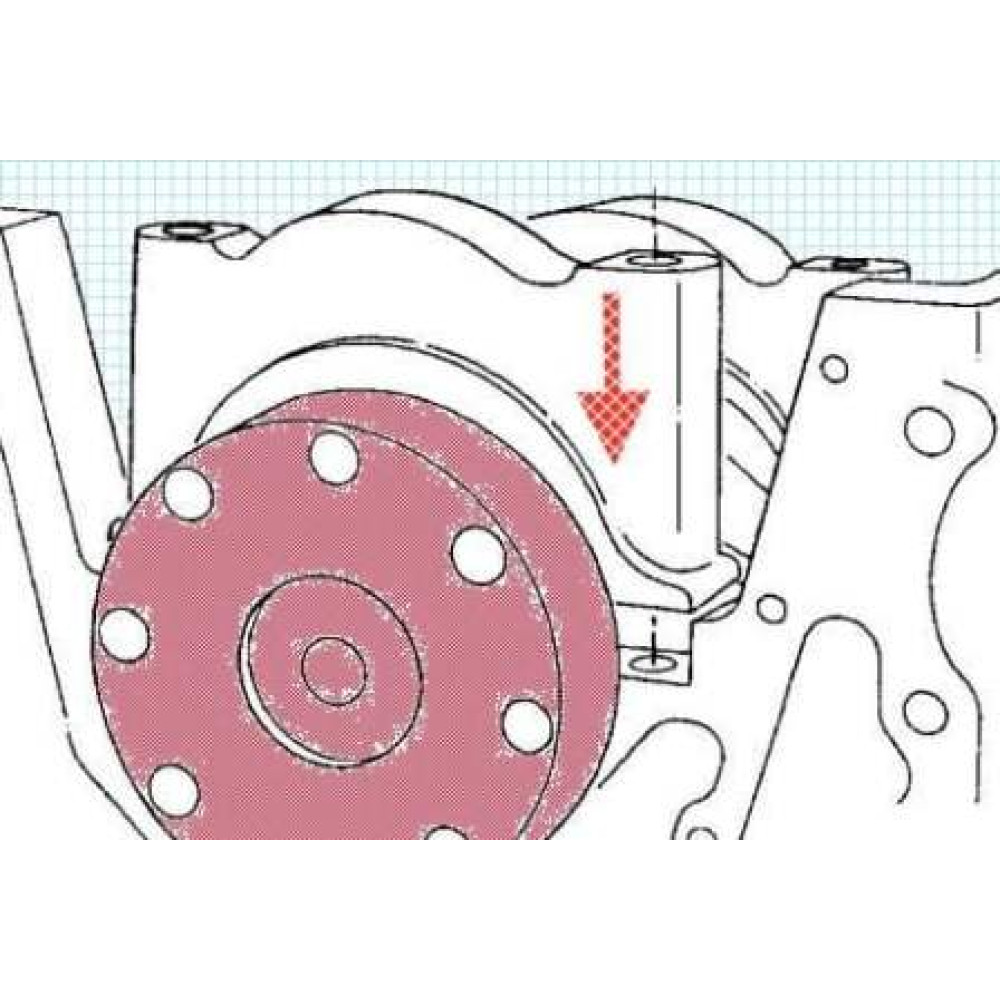

Установка крышек по номерам. Установите крышки коренных подшипников в соответствии с номерами, которые были нанесены при снятии (как снять коленвал и крышки коренных подшипников). Направляйте направляющие втулки на крышке к соответствующим отверстиям в блоке цилиндров. Убедитесь, что крышки установлены в те места, откуда они были сняты, с номерами, направленными к маслоохладителю двигателя (замена теплообменника маслоохладителя). Нумерация начинается с передней части двигателя.

Затяжка болтов

Смазка резьбы и под головками болтов. Смажьте резьбу и под головками болтов чистым моторным маслом. Это поможет избежать повреждений резьбы и обеспечит равномерное затягивание.

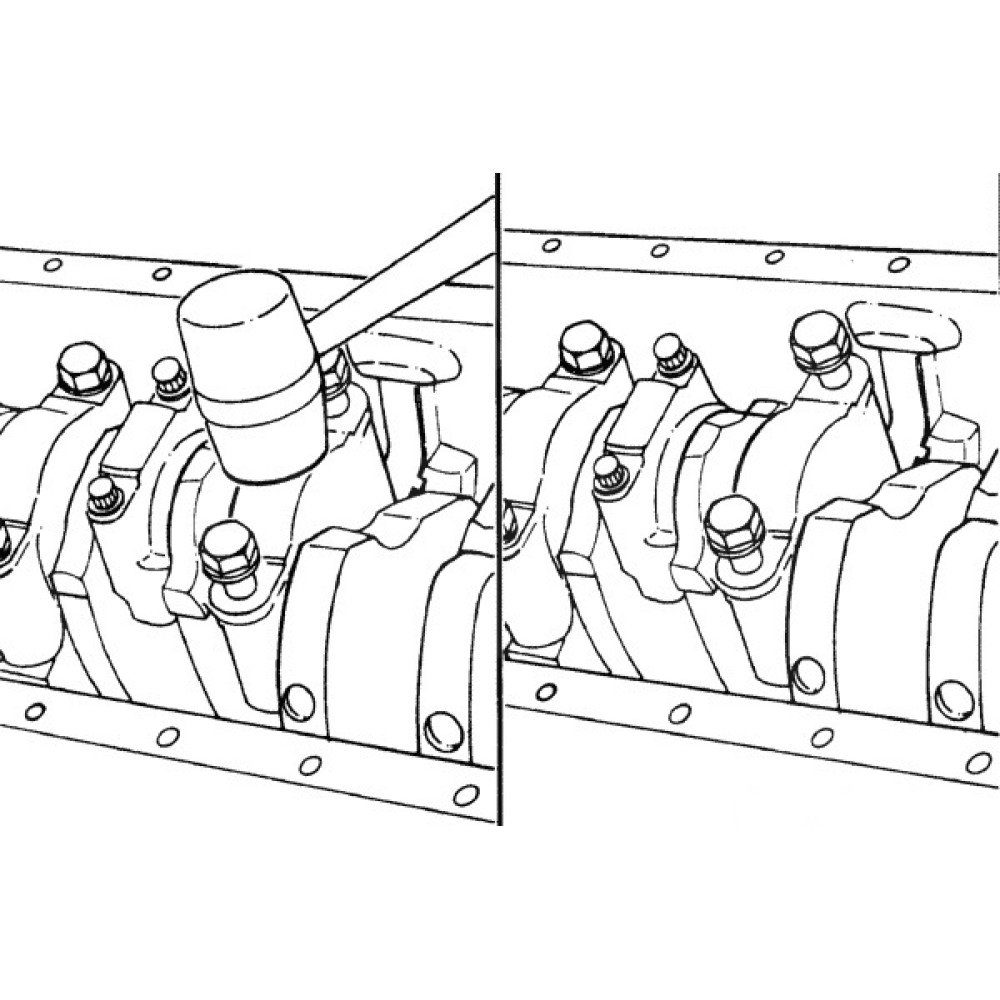

Установка крышки коренного подшипника. Установите крышку коренного подшипника, аккуратно постукивая по ней молотком с пластиковым бойком, чтобы не повредить детали.

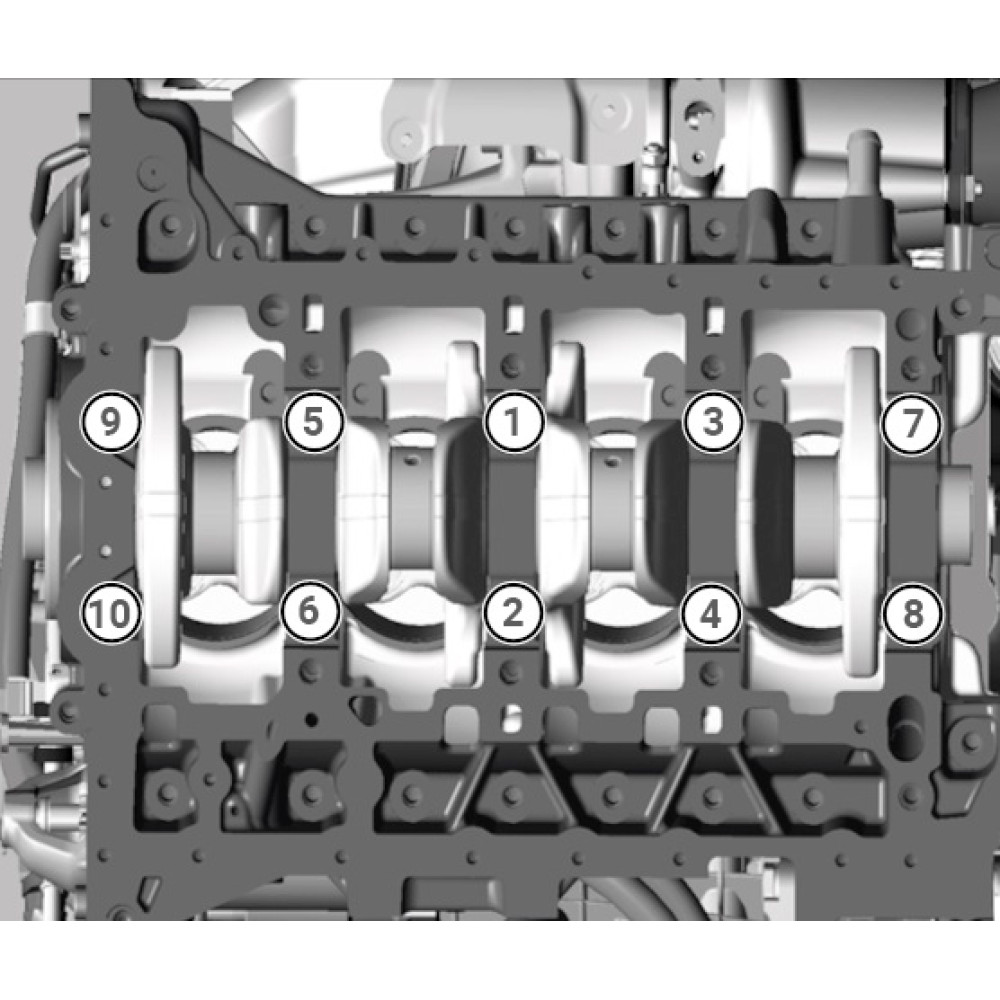

Затяжка болтов. После установки крышки затяните болты с моментом 50 Нм. Затяжку следует выполнять равномерно и в последовательности, указанной на схеме. Завершите каждую операцию со всеми болтами, прежде чем переходить к следующей.

Моменты затяжки болтов

Смотрите подробную инструкцию про моменты затяжки болтов коренных вкладышей.

Для болтов, бывших в эксплуатации

• 1 этап: 60 Нм
• 2 этап: 80 Нм
• 3 этап: довернуть на 90 градусов

Для новых болтов

• 1 этап: Затяните болты до 120 Нм
• 2 этап: Полностью ослабьте болты
• 3 этап: Затяните снова до 60 Нм
• 4 этап: Затем затяните до 85 Нм
• 5 этап: Доверните на 129 градусов

Проверка установки коленвала и финальные действия

Проверка вращения коленвала. Убедитесь, что коленчатый вал вращается свободно. Это критически важно для нормальной работы двигателя и предотвращения его повреждения. Проверьте, нет ли заеданий или посторонних шумов.

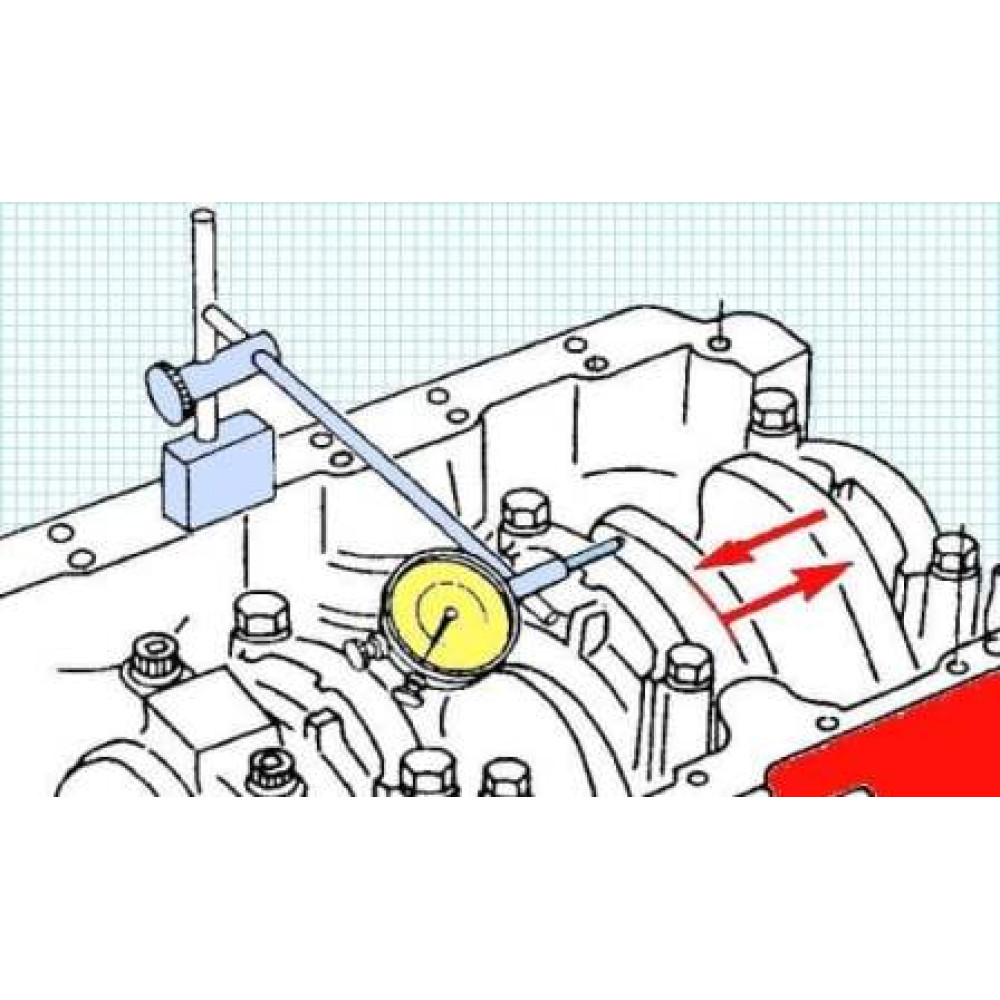

Измерение осевого перемещения. С помощью стрелочного индикатора проверьте осевое перемещение коленвала. Нормальный осевой зазор должен составлять от 0,11 до 0,39 мм. Если осевое перемещение превышает максимальное значение, замените упорный вкладыш коренного подшипника, который устанавливается в районе коренной шейки №4. Обратите внимание, что существуют ремонтные размеры упорных вкладышей — 0,25 мм и 0,50 мм.

Следуя данным инструкциям, вы сможете успешно установить коленвал двигателя Камминз 3.8, обеспечив его надежную работу и долгий срок службы. Смотрите все материалы из мануала по ремонту камминз 3.8. Тщательное выполнение каждого этапа и внимание к деталям — залог успешной сборки. Если у вас возникнут дополнительные вопросы или потребуется помощь, не стесняйтесь обращаться. Удачи в работе!
