Все датчики двигателя Cummins ISF 3.8: таблица, расположение, описание и симптомы поломок
Современный дизель Cummins ISF 3.8 без электроники — просто груда металла. Именно датчики собирают информацию о давлении, температуре, положении валов и передают ее в ЭБУ, который решает, когда впрыскивать топливо, открывать клапан EGR или включать вентилятор. Когда один из них начинает врать, мотор теряет мощность, перегревается, плохо заводится или уходит в аварию. В этой статье собрал все основные датчики двигателя камминз 3.8 в удобную таблицу: с артикулами, расположением и типичными симптомами неисправности.
Сколько датчиков на двигателе Cummins ISF 3.8?
На моторе установлено около 15–18 датчиков, в зависимости от комплектации и экологического класса. Основные из них: датчики давления и температуры наддувочного воздуха, давления масла, температуры ОЖ, положения коленвала и распредвала, давления топлива в рампе, датчик EGR и другие.
Электронная начинка: почему датчики критически важны
Система управления Common Rail требует точных данных в реальном времени. Давление в рампе достигает 1600–1800 бар, впрыск длится доли миллисекунды, и любая погрешность в показаниях датчиков приводит к ошибкам. ЭБУ (на моторах это 5258888 или его версии) постоянно сравнивает показания с эталонными картами. Если сигнал выходит за допустимые пределы или пропадает, загорается Check Engine, двигатель переходит в аварийный режим (ограничение мощности) или вообще глохнет.
Датчики на Камминз 3.8 можно разделить на группы:
- Датчики положения — коленвала и распредвала. Без них невозможен синхронный впрыск.
- Датчики давления — масла, топлива, наддува, атмосферного давления.
- Датчики температуры — охлаждающей жидкости, воздуха на впуске, топлива, EGR.
- Датчики состава и протока — лямбда-зонд (на евро-4 и выше), датчик массового расхода воздуха (если есть).
Каждый из них имеет свой ресурс, но чаще всего проблемы доставляют датчики, работающие в агрессивной среде — давления топлива и EGR. Они загрязняются, перегреваются или выходят из строя из-за некачественной солярки.

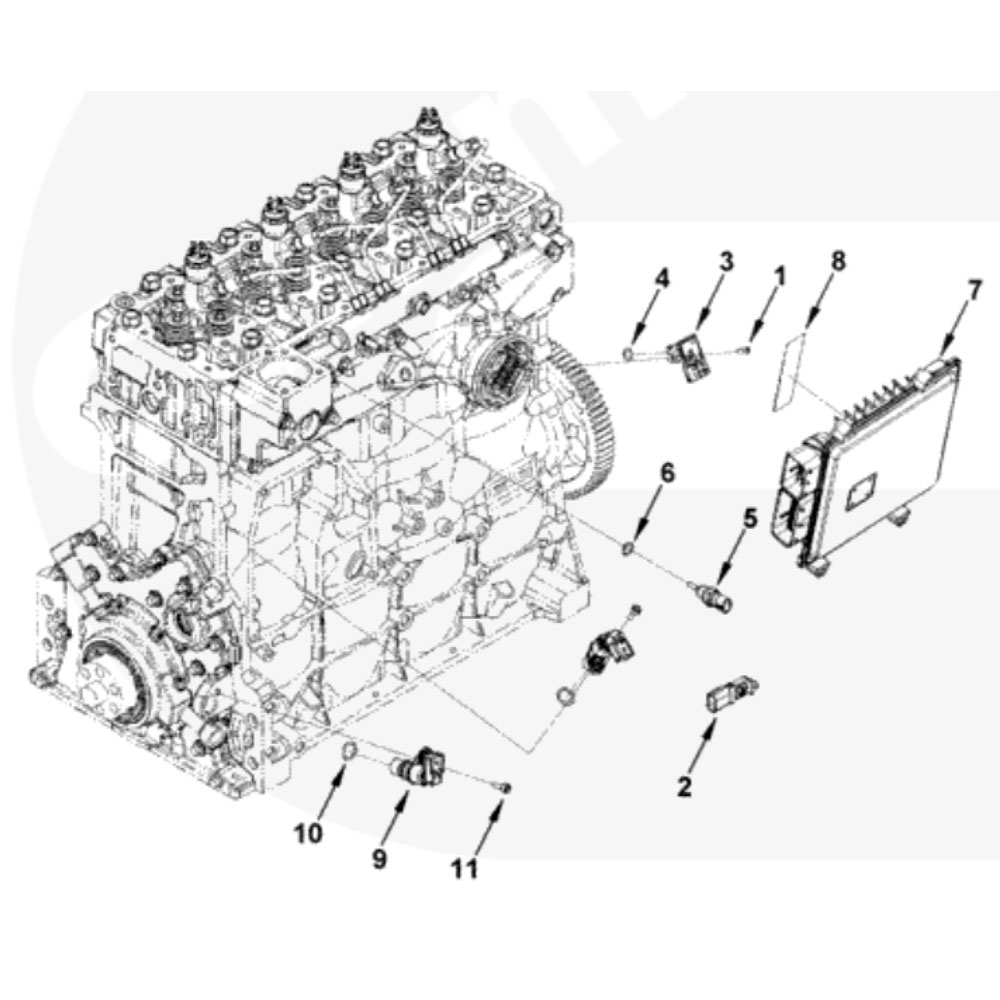

Таблица датчиков Cummins ISF 3.8: артикулы, место и симптомы
Для удобства свел основные датчики в таблицу. По ней легко ориентироваться при поиске неисправности или заказе нового элемента.
| Датчик | Артикул(ы) | Где установлен | Признаки неисправности |
|---|---|---|---|
| Датчик положения коленвала (ДПКВ) | 2872277, 4921684 | Слева на блоке, напротив задающего диска коленвала (у масляного фильтра) | Двигатель не заводится, глохнет на ходу, плавают обороты, ошибки P0335, P0336 |
| Датчик положения распредвала | 2897331* | В районе головки блока, обычно спереди или сзади, считывает метку с шестерни распредвала | Долгий запуск, ошибки синхронизации, переход в аварийный режим |
| Датчик давления масла | 4076930 | В районе масляного фильтра или на блоке, вкручен в масляную магистраль | Горит лампа давления, нулевые показания на приборке, ошибка P0520, шумный двигатель |
| Датчик температуры ОЖ | 4954905, 3865346 | В корпусе термостата или на патрубке охлаждения | Неправильные показания температуры, трудно заводится на холодную, вентилятор работает постоянно, ошибки P0115-P0118 |
| Датчик давления топлива в рампе | 3974092 | На топливной рампе (аккумуляторе), со стороны впускного коллектора | Потеря мощности, рывки при разгоне, высокий расход, ошибки P0087, P0088, P0191, P0192 |
| Датчик температуры и давления во впускном коллекторе (MAP) | 4921322, 4903286 | На впускном коллекторе, после интеркулера | Плохая динамика, черный дым, ошибки по наддуву, повышенный расход |
| Датчик атмосферного давления (барометрический) | 4076493, 2897331 | Часто интегрирован в ЭБУ или стоит отдельно на воздушном патрубке | Некорректная работа мотора в горах, ошибки по наддуву |
| Датчик давления выхлопных газов (EGR) | 4928594 | На трубопроводе системы рециркуляции, рядом с клапаном EGR | Плавающие обороты, ошибки EGR, засорение клапана сажей |
| Датчик температуры топлива | Часто интегрирован в датчик давления топлива или отдельно | В магистрали обратки или на ТНВД | Корректировка углов впрыска, ошибки по температуре |
*Примечание: артикул 2897331 в каталоге указан как датчик давления, но на практике используется и для других измерений. При заказе сверяйтесь с VIN или старым датчиком.
Где искать датчики и как понять, какой виноват
Поиск конкретного датчика на моторе — дело внимательности. Условно мотор можно разделить на три зоны:
- Передняя часть и левая сторона. Здесь расположены датчик коленвала, давления масла, часть температурных датчиков. Ищите их в районе масляного фильтра, стартера, передней крышки.
- Впускной коллектор и верх головки. Тут обитают MAP-датчик (давление наддува), датчик температуры воздуха, датчик распредвала (если он не сзади), иногда датчик EGR.
- Топливная рампа и ТНВД. Здесь стоит самый важный для Common Rail датчик — давления топлива. Он вкручен в рампу, от него идет проводка к ЭБУ.
Если мотор начал вести себя странно, не спешите покупать все датчики подряд. Сначала считайте ошибки сканером. Ошибки вида P01xx обычно указывают на проблемы с кислородным датчиком или топливной коррекцией, P02xx — форсунки, P03xx — система зажигания (пропуски), P04xx — выпуск и EGR, P05xx — холостой ход и датчики скорости, P06xx — ЭБУ и его цепи, P07xx — трансмиссия, P08xx — топливная система и наддув. Для Камминз 3.8 характерны ошибки P0087 и P0335, а также проблемы с EGR (клапан EGR).
Визуальный осмотр тоже важен. Проверьте разъемы на окисление, целостность проводки, следы масла на датчиках. Масло, попавшее в разъем, часто становится причиной нестабильной работы. Например, датчик давления масла может врать из-за грязи в канале или повреждения мембраны.
Как менять датчики: общие принципы
Замена датчиков на Камминз 3.8 обычно не требует сложных инструментов. Но есть нюансы:
- Давление топлива. Перед откручиванием датчика давления в рампе нужно сбросить давление в системе (отключить насос и прокрутить стартером, либо аккуратно ослабить обратку). Топливо под давлением может выплеснуться и вызвать травму.
- MAP и температурные датчики. Обычно меняются просто, но важно не перепутать уплотнительные кольца и не перетянуть резьбу.
- ДПКВ. При замене датчика коленвала соблюдайте зазор между сердечником и зубьями задающего диска. Обычно достаточно установить новый датчик до упора, но иногда нужна регулировка.
- Аналоги. Не всегда есть смысл покупать оригинал. Качественные бренды (Bosch, Hella, VDO) часто служат не хуже. Но для датчика давления топлива лучше брать оригинал или проверенный аналог — от него зависит безопасность мотора.
Запчасти в фокусе
В статье мы подробно разобрали датчики системы управления двигателем Cummins ISF 3.8. Вот полный список упомянутых компонентов:
- 2872277 Датчик положения коленвала
- 4921684 Датчик положения коленвала
- 4076930 Датчик давления масла
- 4954905 Датчик температуры ОЖ
- 3865346 Датчик температуры ОЖ
- 3974092 Датчик давления топлива
- 4921322 Датчик MAP
- 4903286 Датчик MAP
- 4076493 Датчик атмосферного давления
- 2897331 Датчик давления (атмосферный/распредвал)
- 4928594 Датчик давления выхлопных газов EGR
- 5258888 ЭБУ
Что в итоге
Датчики — это глаза и уши электронного блока управления. Если вы дочитали до конца и разобрались в таблице, значит, теперь сможете не только определить, какой датчик мог выйти из строя по симптомам, но и примерно представляете, где он находится и какой артикул заказывать, так же смотрите мануал по ремонту камминз 3.8. Правильно делаете, что систематизируете знания — это поможет быстро находить неисправности и не платить лишнего в сервисе за диагностику. Пусть ваш Cummins ISF 3.8 всегда радует точными показаниями и стабильной работой.
