Камминз 3.8 распределительный механизм снятие

Снятие распределительного механизма двигателя Камминз 3.8 — это важный этап, который требует внимательности и аккуратности. Ниже приведены детализированные шаги, которые помогут вам успешно выполнить эту задачу.

Подготовка к снятию распределительного механизма камминз 3.8

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Обязательно отключите питание, чтобы избежать случайных коротких замыканий.

Отсоедините провод от отрицательной клеммы аккумулятора. Это предотвратит непреднамеренный запуск двигателя во время работы.

Снятие трансмиссии. Снимите трансмиссию. Это необходимо для обеспечения доступа к задней части двигателя.

Удаление маховика. Снимите маховик, если у вас модель с механической коробкой передач (МКПП).

Удаление маховика. Для моделей с автоматической коробкой передач (АКПП). Выверните болты и снимите пластину привода гидротрансформатора.

Снятие заднего сальника коленчатого вала. Убедитесь, что все крепления сняты, и аккуратно извлеките задний сальник коленчатого вала (снятие и установка заднего сальника коленвала).

Снятие картера маховика. Снимите картер маховика. Для этого:

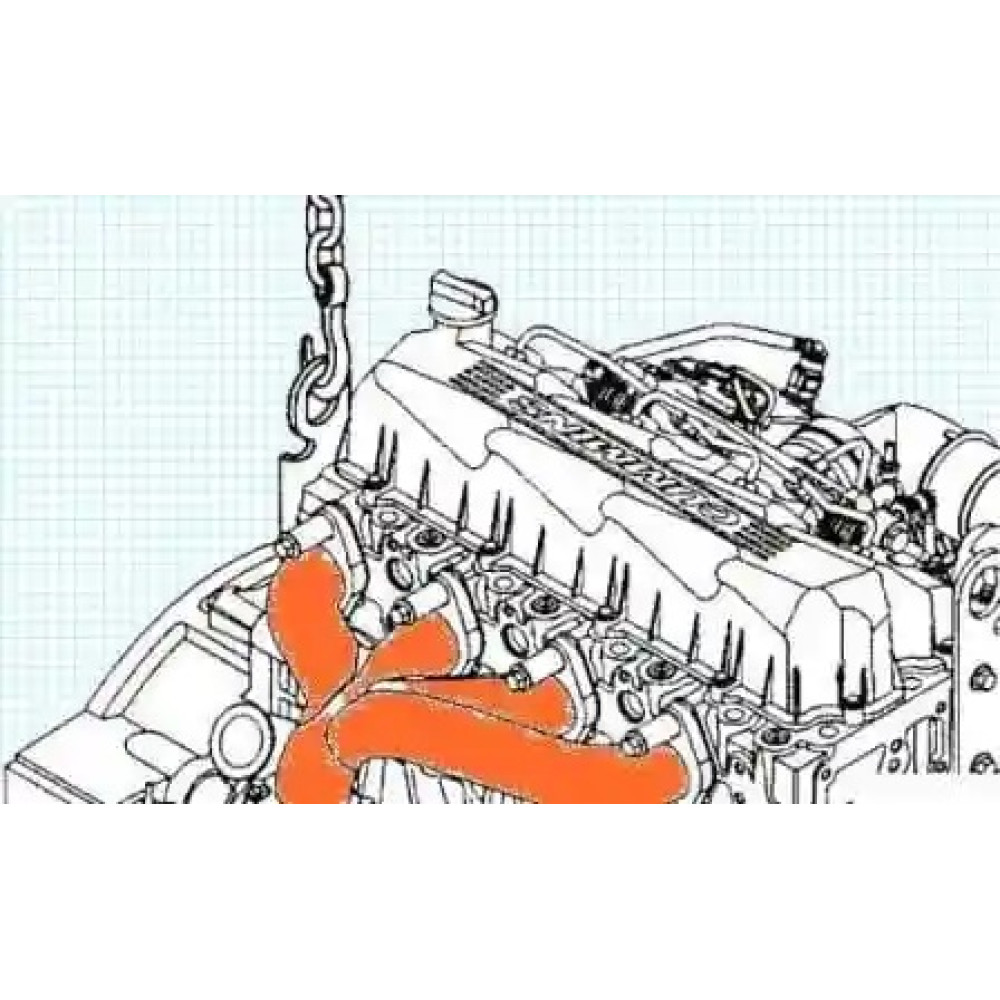

• Поддержите заднюю часть двигателя, чтобы избежать его падения.

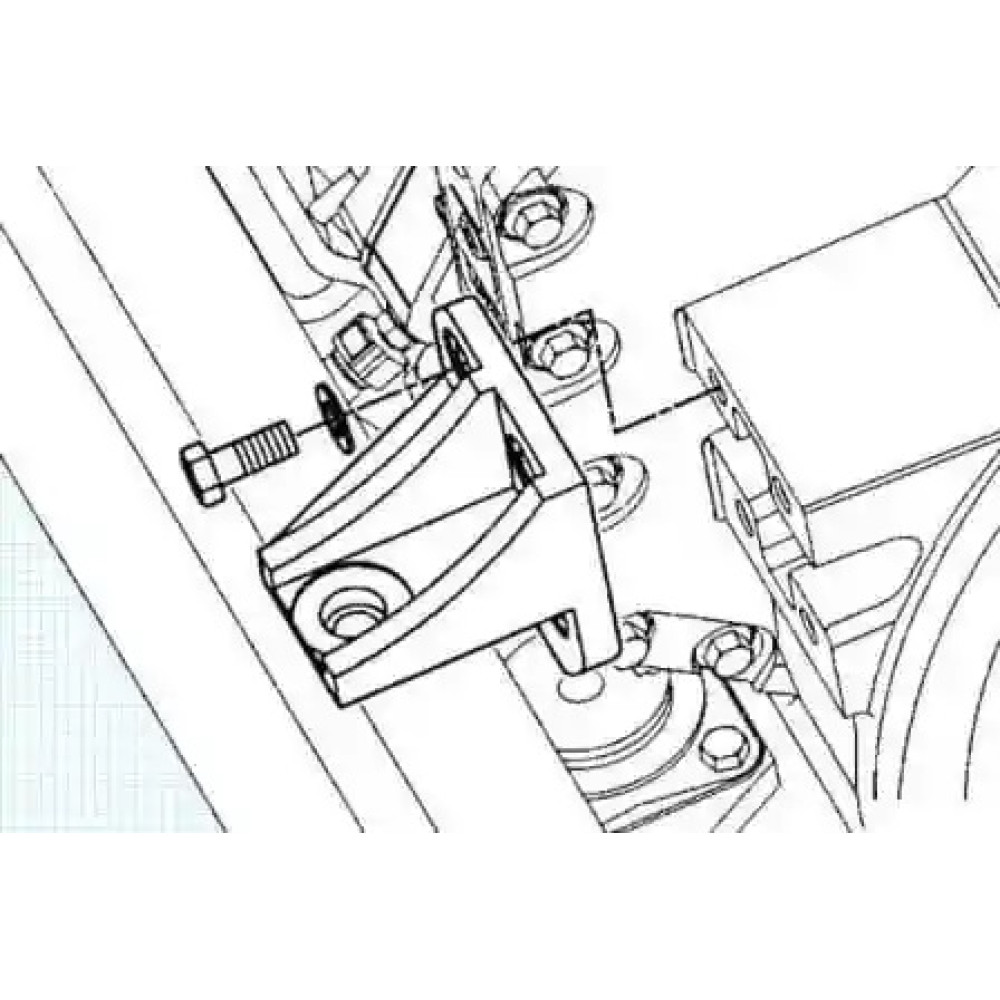

• Снимите кронштейны задних опор двигателя.
• Ослабьте, но не вывертывайте болты крепления картера маховика.
• Используйте молоток с резиновым бойком, чтобы аккуратно обстучать картер маховика, разбивая уплотнение между картером и задней крышкой распределительных шестерен.
• Удерживая картер маховика, выверните болты и снимите его. Запомните расположение болтов, так как они могут различаться по длине.

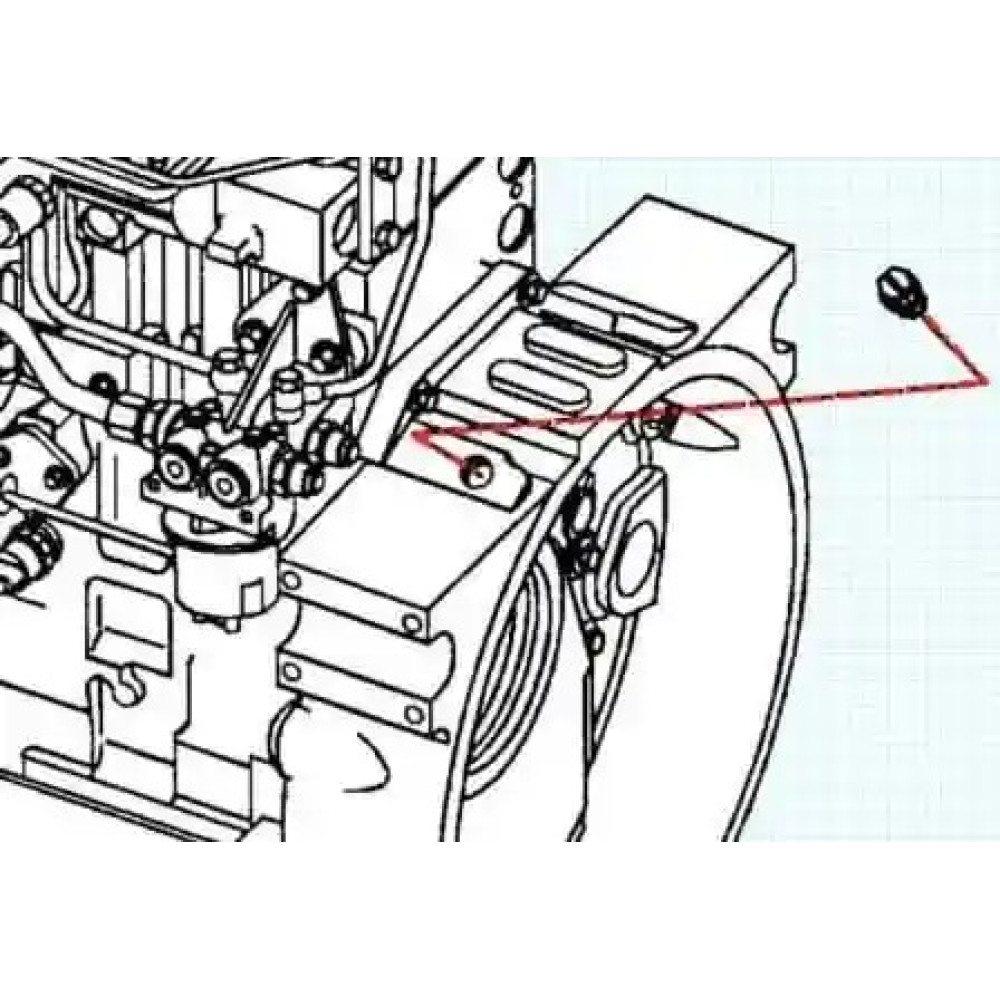

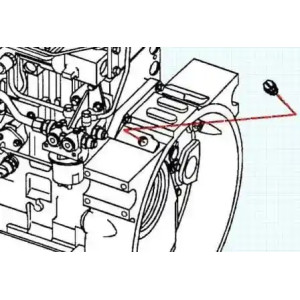

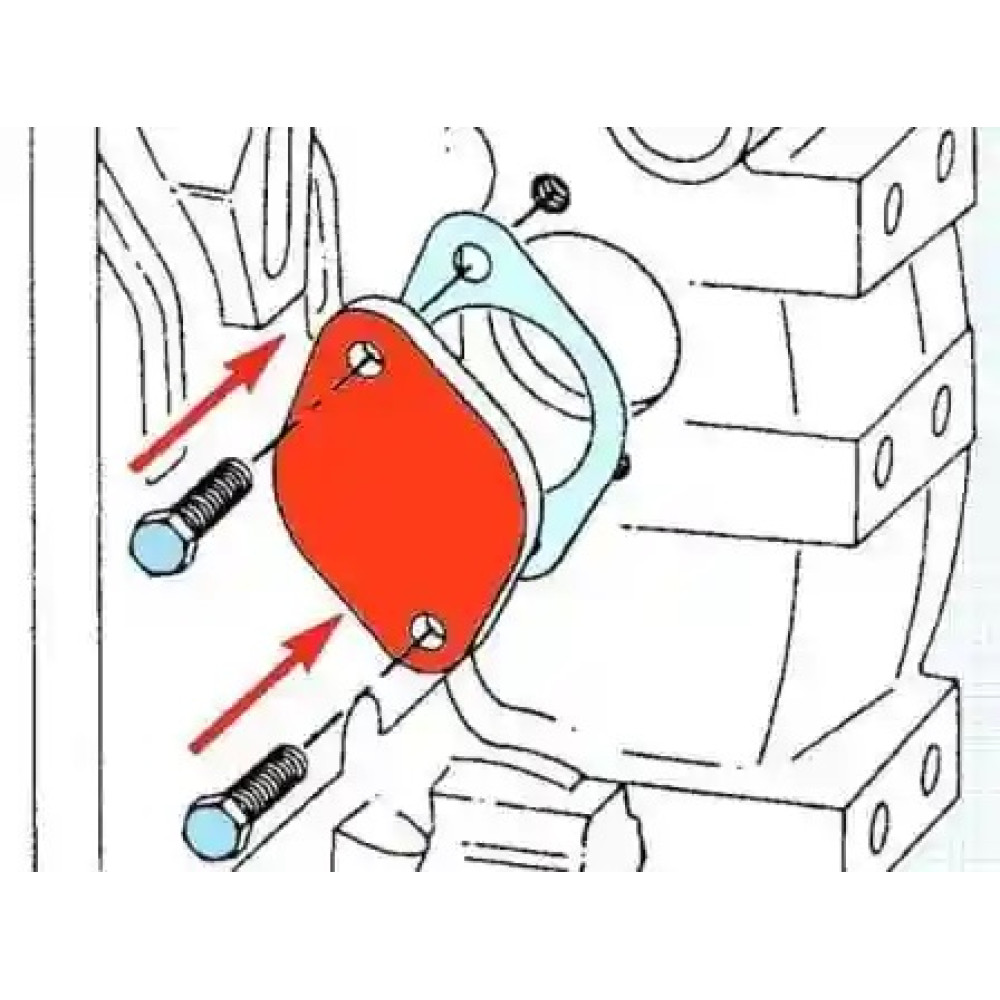

Снятие пробок и сервисной пластины. Выверните и запомните расположение пробок картера маховика. Снимите пластину сервисного отверстия вместе с прокладкой.

Удаление топливного насоса высокого давления (ТНВД). Снимите ТНВД (снятие и установка ТНВД камминз 3.8). Убедитесь, что все соединения аккуратно отсоединены.

Снятие воздушного компрессора. Если установлен, снимите воздушный компрессор. Полностью снимать его не обязательно, достаточно ослабить крепления.

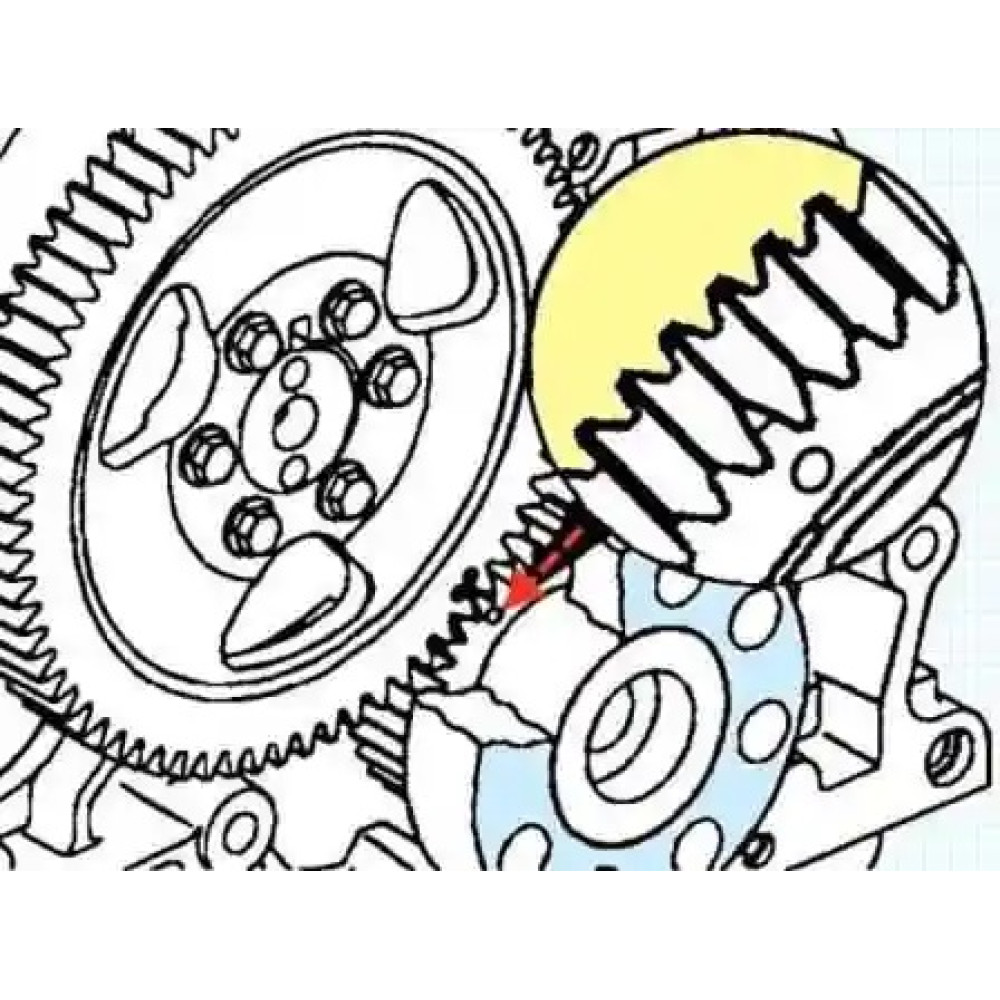

Снятие шестерни распределительного вала. Поверните коленчатый вал до совмещения установочных меток. Установочные метки могут находиться на шестерне распредвала или на зубе со скосом. Для двигателей с воздушным компрессором убедитесь, что шестерни компрессора и распредвала синхронизированы. Перед снятием шестерни распредвала нанесите метки на него.

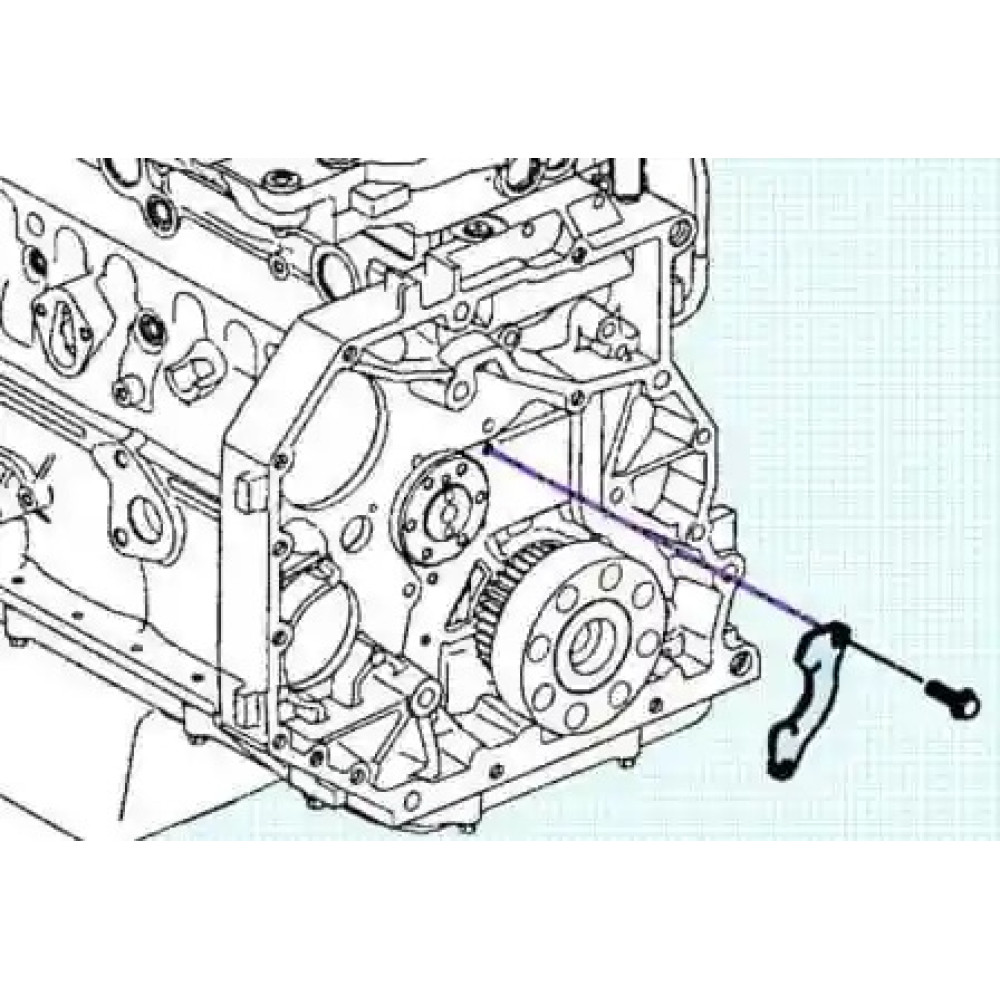

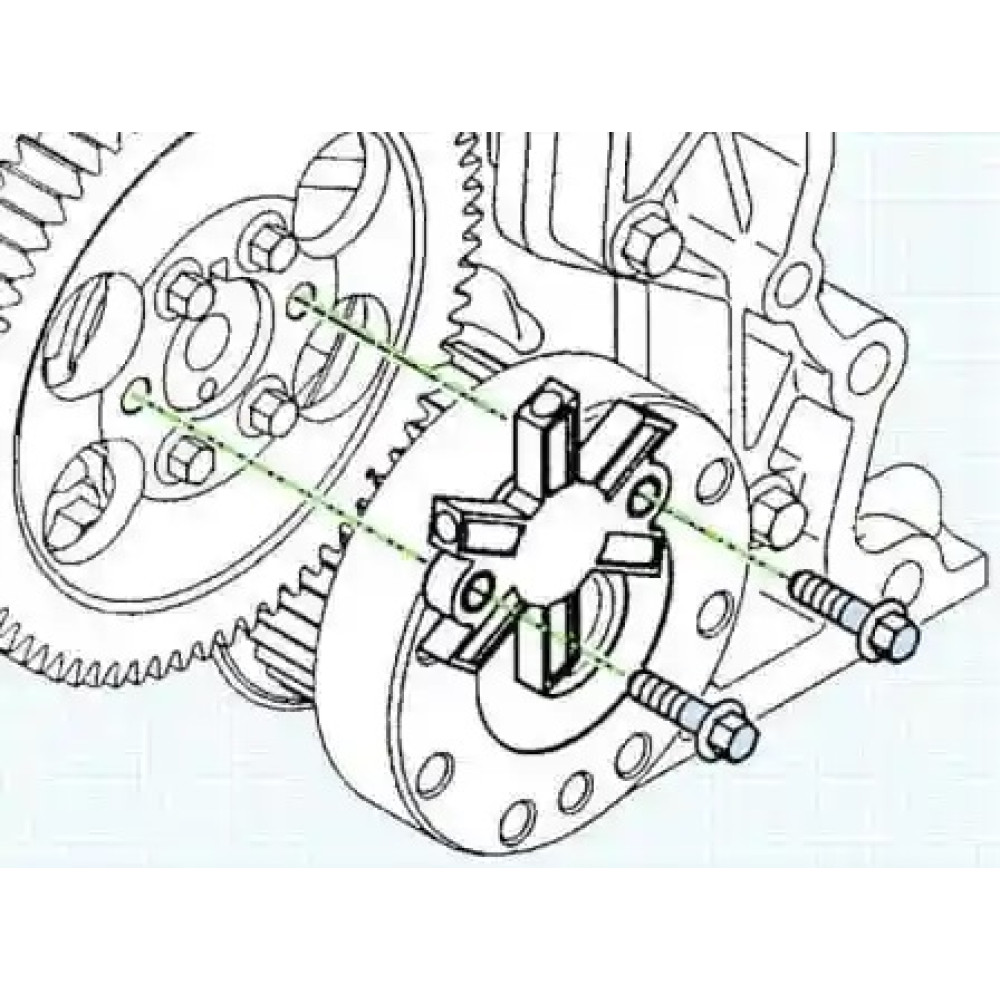

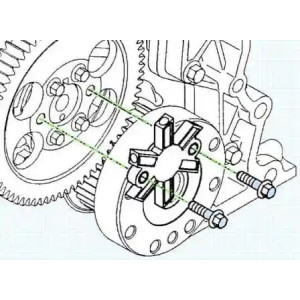

Снятие диска вентиляции картера. Выверните два болта и снимите диск вентиляции картера с шестерни распредвала.

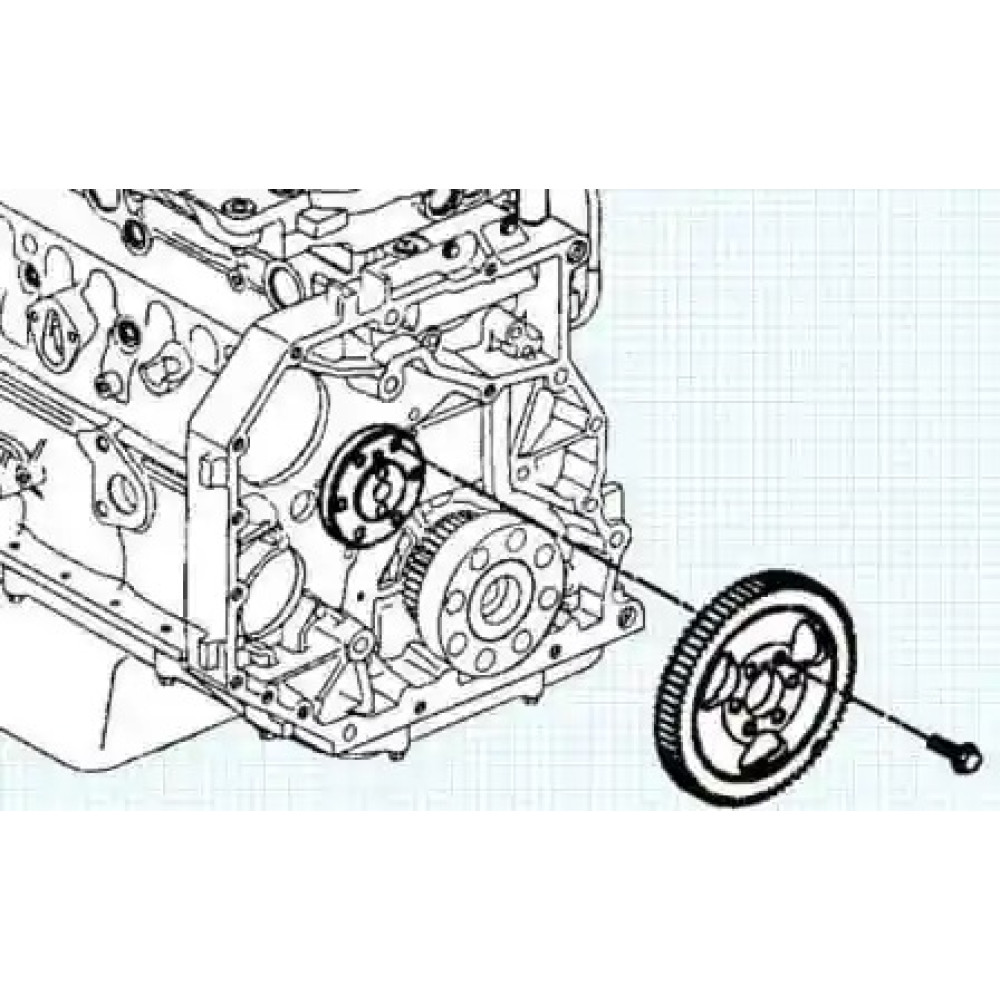

Снятие распредвала. Выверните болты крепления распредвала и аккуратно снимите шестерню распределительного вала.

Извлеките распредвал. Если распредвал снимается, замените сальник, расположенный позади трубки вентиляции картера.

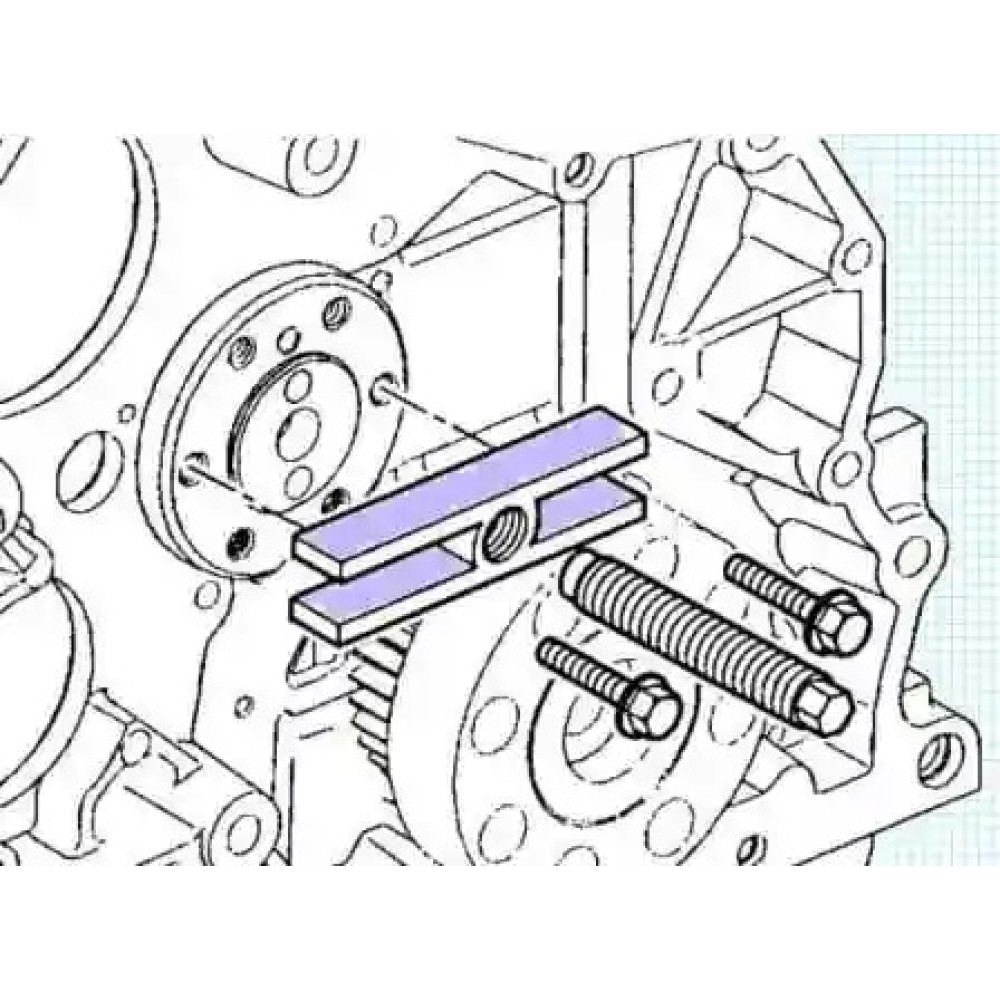

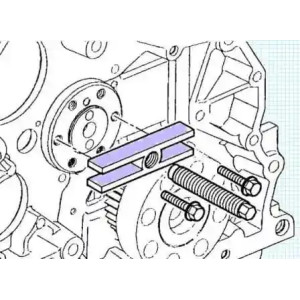

Снимите крышку головки блока цилиндров (ГБЦ), коромысла и штанги. (Снятие ГБЦ) Поднимите толкатели. Выверните болты крепления и снимите упорную пластину. Установите на торец распредвала съемник шестерен для облегчения снятия. При извлечении распредвала придерживайте его, чтобы не повредить шейку при выходе вала из последней втулки.

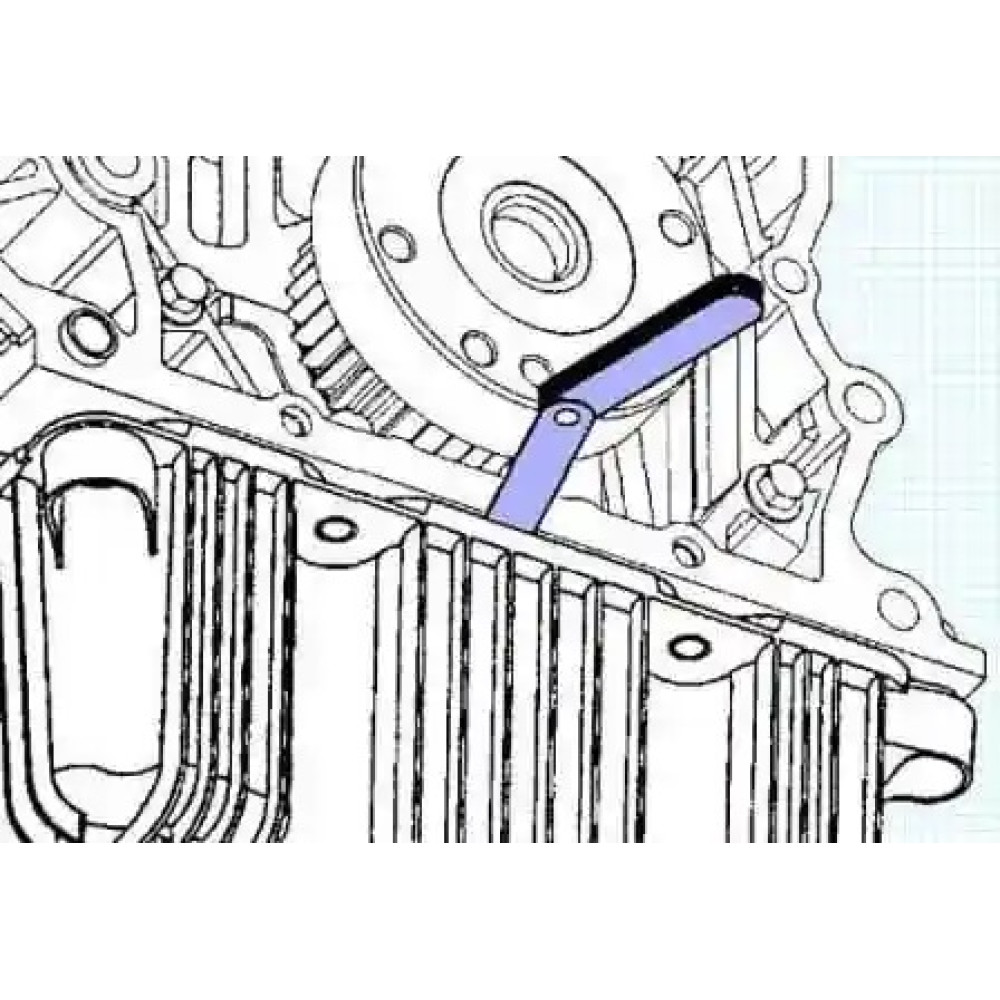

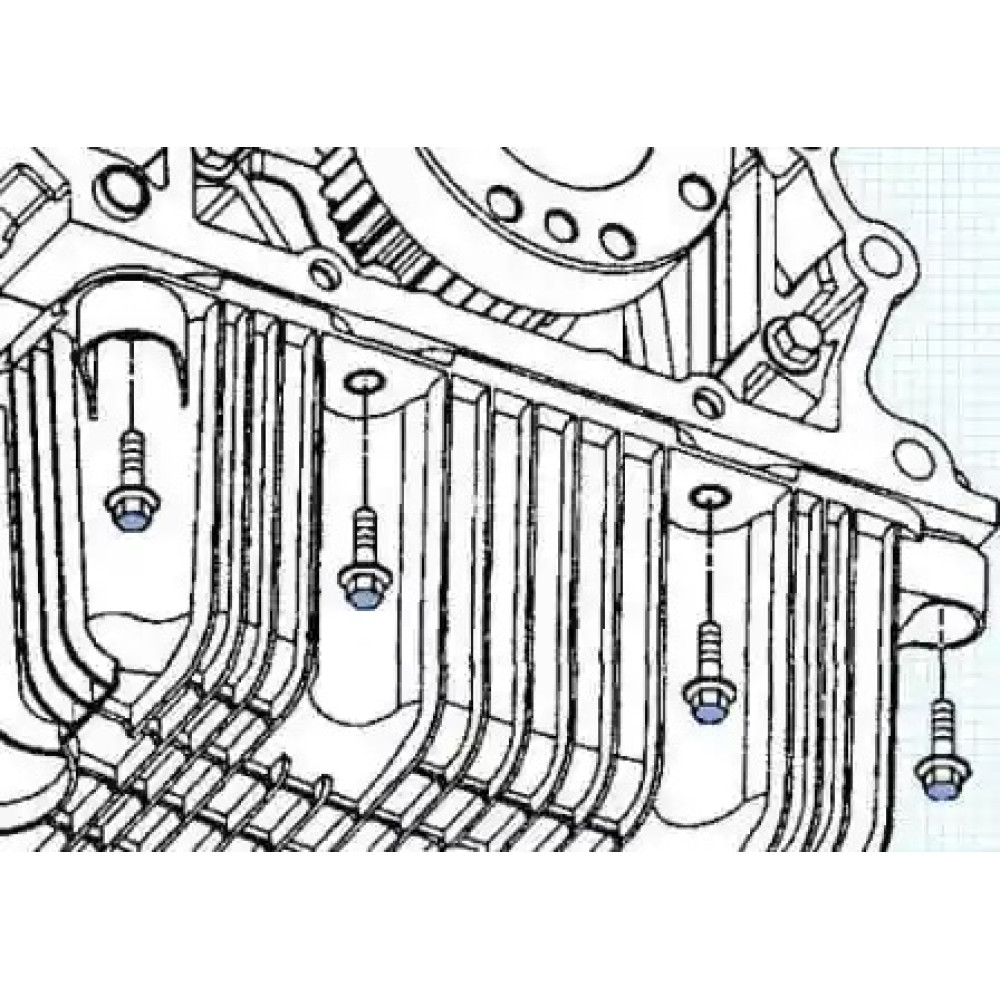

Снятие масляного поддона. Выверните четыре болта крепления масляного поддона к заднему корпусу распределительных шестерен. С помощью щупа аккуратно отсоедините масляный поддон от заднего корпуса.

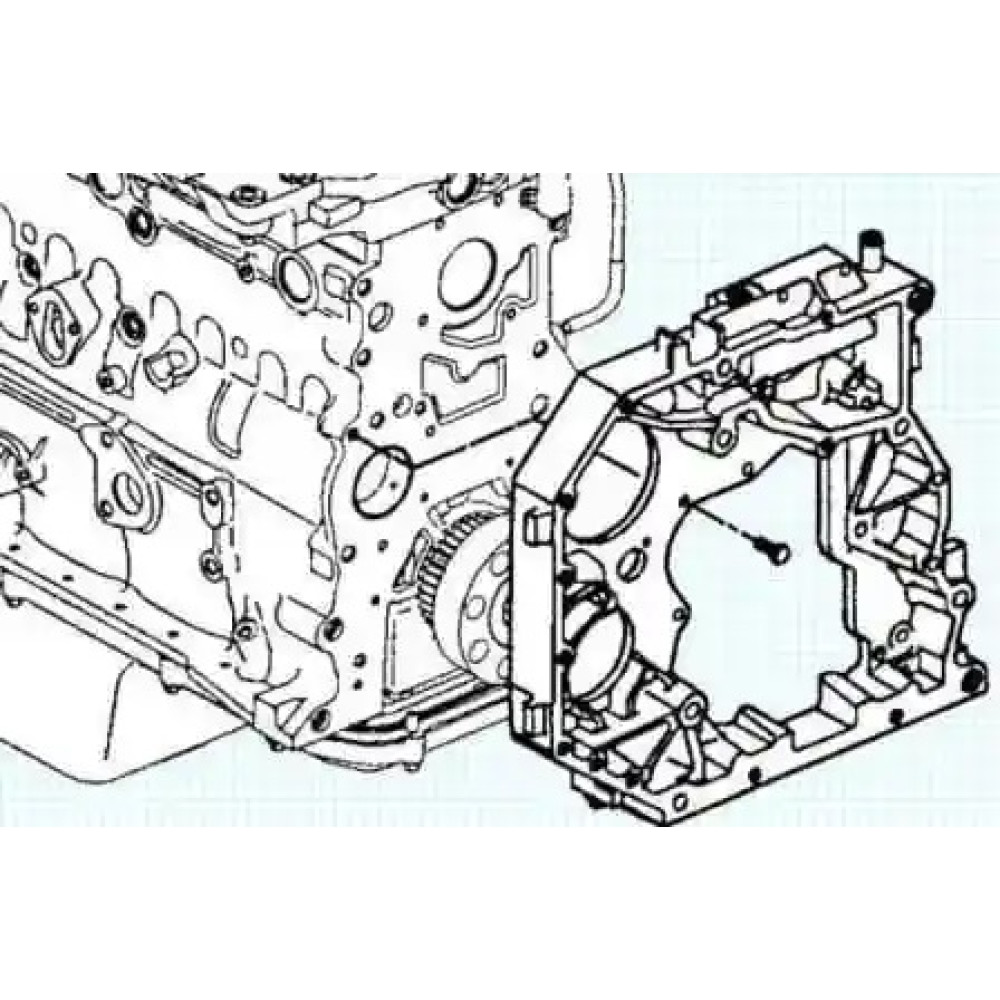

Удаление заднего корпуса распределительных шестерен. Снимите задний корпус распределительных шестерен, вывернув болты. Обратите внимание, что задний корпус крепится тремя болтами различной длины, поэтому запомните их расположение. Аккуратно отделите корпус от двигателя, чтобы не повредить прокладку.

Проверка и очистка. После снятия всех компонентов проверьте их на наличие износа или повреждений. Очистите поверхности от старых прокладок и герметиков, чтобы обеспечить надежное уплотнение при установке новых деталей.

Установка нового распределительного механизма. Убедитесь, что все новые детали соответствуют спецификациям. Установите задний корпус распределительных шестерен на место, используя новые прокладки. Закрепите болты в соответствии с рекомендованными моментами затяжки.

Сборка в обратном порядке. Соберите двигатель в обратном порядке, начиная с установки масляного поддона, затем распредвала, шестерен, ТНВД и других компонентов. Убедитесь, что все соединения надежно закреплены, а метки синхронизации правильно совмещены.

Проверка работоспособности. После завершения сборки подключите аккумулятор и проверьте работу двигателя. Убедитесь, что нет утечек масла и все системы функционируют корректно.

Следуя этим шагам, вы сможете аккуратно и безопасно снять и установить распределительный механизм двигателя Камминз 3.8. Не забывайте о важности аккуратности и внимательности при работе с деталями двигателя, чтобы избежать повреждений, смотрите весь наш раздел ремонт двигателя камминз 3.8. Удачи в ремонте распределительного механизма!
