Камминз 3.8 система турбонаддува проверка герметичности

Для обеспечения надежной работы двигателя Камминз 3.8 с турбонаддувом крайне важно регулярно проводить проверку герметичности системы турбонаддува. Наличие утечек масла или топлива в системе может привести к снижению эффективности работы двигателя, повышенному износу компонентов и даже серьезным поломкам. Ниже приведена подробная инструкция по проверке герметичности турбокомпрессора с использованием флуоресцентного красителя и специализированного оборудования.

Подготовка к проверке герметичности системы турбонаддува

Добавление флуоресцентного красителя. Для выявления возможных утечек масла в системе турбонаддува необходимо добавить специальный флуоресцентный краситель (артикул 3376891) в моторное масло. Расход красителя — одна доза на 38 литров масла. При правильном добавлении краситель равномерно распределится по системе смазки, позволяя визуально обнаружить места протечек.

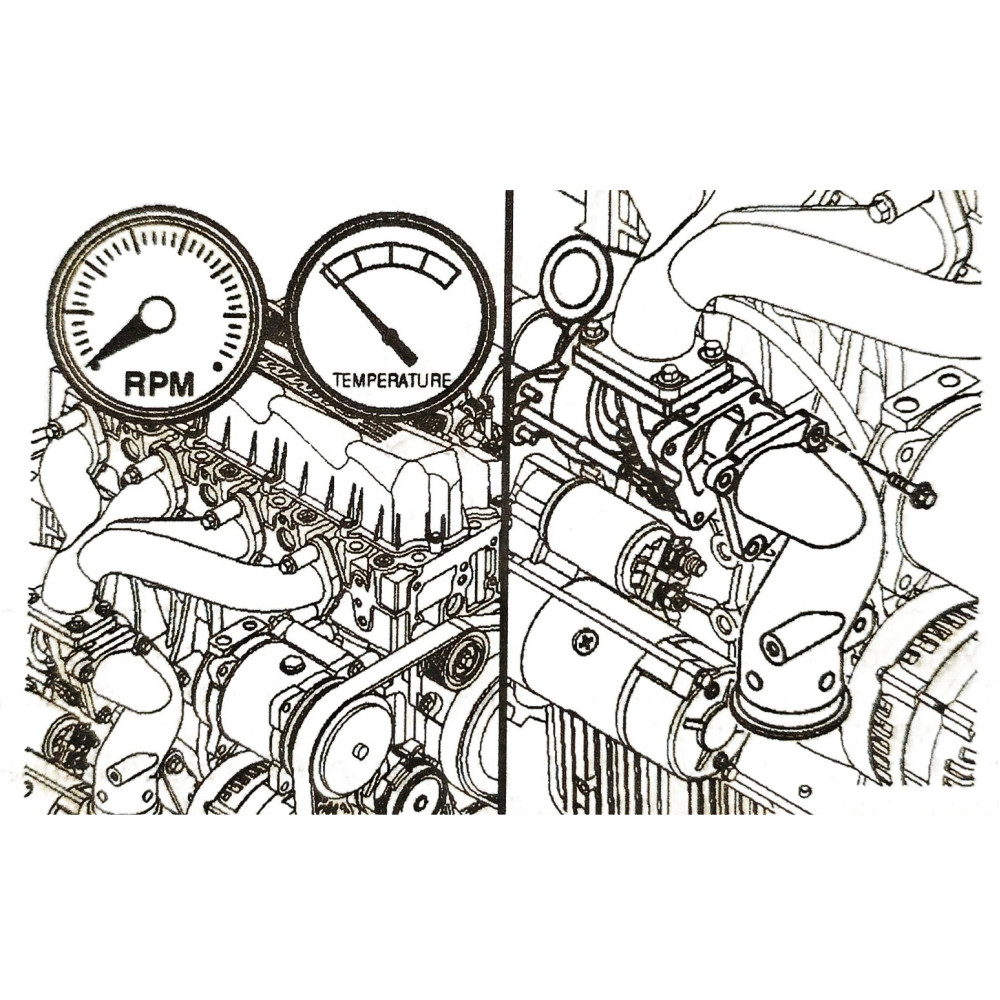

Прогрев двигателя. После добавления красителя запустите двигатель и дайте ему поработать на низких оборотах холостого хода в течение 10 минут. Это позволит красителю проникнуть во все узлы системы и проявить возможные утечки.

Остывание турбокомпрессора. После прогрева двигателя выключите его и дайте турбокомпрессору полностью остыть. Это важно для безопасности и точности дальнейших проверок.

Снятие выпускного трубопровода. Снимите выпускной трубопровод с выходного штуцера турбины. Далее аккуратно демонтируйте выходной патрубок выпускной системы, чтобы получить доступ к корпусу турбокомпрессора.

Осмотр с помощью лампы теплового излучения высокой интенсивности. Используйте специализированную лампу высокой интенсивности, способную излучать ультрафиолетовый свет, для проверки выходного патрубка турбины. При осмотре обращайте внимание на цвет свечения:

• Темно-синее свечение указывает на присутствие топлива в масле.
• Желтое свечение свидетельствует о наличии утечки масла.

Диагностика и устранение неполадок

Проверка масляной магистрали слива. Если в корпусе турбины обнаружено масло, снимите магистраль слива масла и внимательно проверьте ее на предмет засорений или повреждений. Засоренная сливная магистраль может привести к накоплению масла в корпусе турбины и выходу его через уплотнения.

Установка сливной магистрали. После проверки и очистки установите сливную магистраль обратно на блок цилиндров, используя новые уплотнительные кольца для обеспечения надежной герметичности соединения.

Дальнейшие действия при отсутствии засорения. Если сливная магистраль не заблокирована и проблем с ней не выявлено, следующим шагом будет демонтаж турбины (снятие турбины) для более детального осмотра.

Повторная проверка корпуса турбины. После снятия турбины снова осмотрите выходной патрубок турбины с помощью лампы высокой интенсивности. Желтое свечение в этом случае указывает на утечку масла из двигателя.

Рекомендации по эксплуатации турбины при наличии масла

Если обнаружено желтое свечение, турбину можно установить обратно и продолжать эксплуатацию. Тонкий маслянистый слой на корпусе и рабочем колесе турбины не требует удаления — он выгорит при работе двигателя. Однако все заметные масляные отложения на корпусе турбины следует тщательно удалить чистой ветошью перед установкой.

Если на входе в турбину не обнаружено желтого свечения, что исключает масляные утечки, но проблема сохраняется, рекомендуется заменить турбокомпрессор на новый.

Завершение проверки и сборка

Установка компонентов системы. После проведения всех проверок и устранения выявленных проблем установите обратно выходной патрубок выпускного коллектора, затем — выпускной трубопровод на выходной штуцер турбины. Завершите сборку, установив впускной трубопровод на входной канал компрессора турбины.

Проверка герметичности системы турбонаддува двигателя Камминз 3.8 с использованием флуоресцентного красителя и лампы высокой интенсивности — это надежный способ выявить скрытые утечки масла и топлива, которые могут негативно повлиять на работу двигателя. Регулярное выполнение этой процедуры позволяет своевременно обнаруживать и устранять неисправности, продлевая срок службы турбокомпрессора и всего двигателя в целом, еще больше материалов о системе впуска и турбонаддува в общем разделе руководство по ремонту двигателя камминз 3.8. При возникновении сомнений или сложностей в проведении диагностики рекомендуется обращаться к квалифицированным специалистам, обладающим необходимым оборудованием и опытом. Такой подход обеспечит максимальную надежность и эффективность вашего двигателя.
