Всё навесное оборудование двигателя Cummins ISF 3.8: полный перечень, расположение и назначение

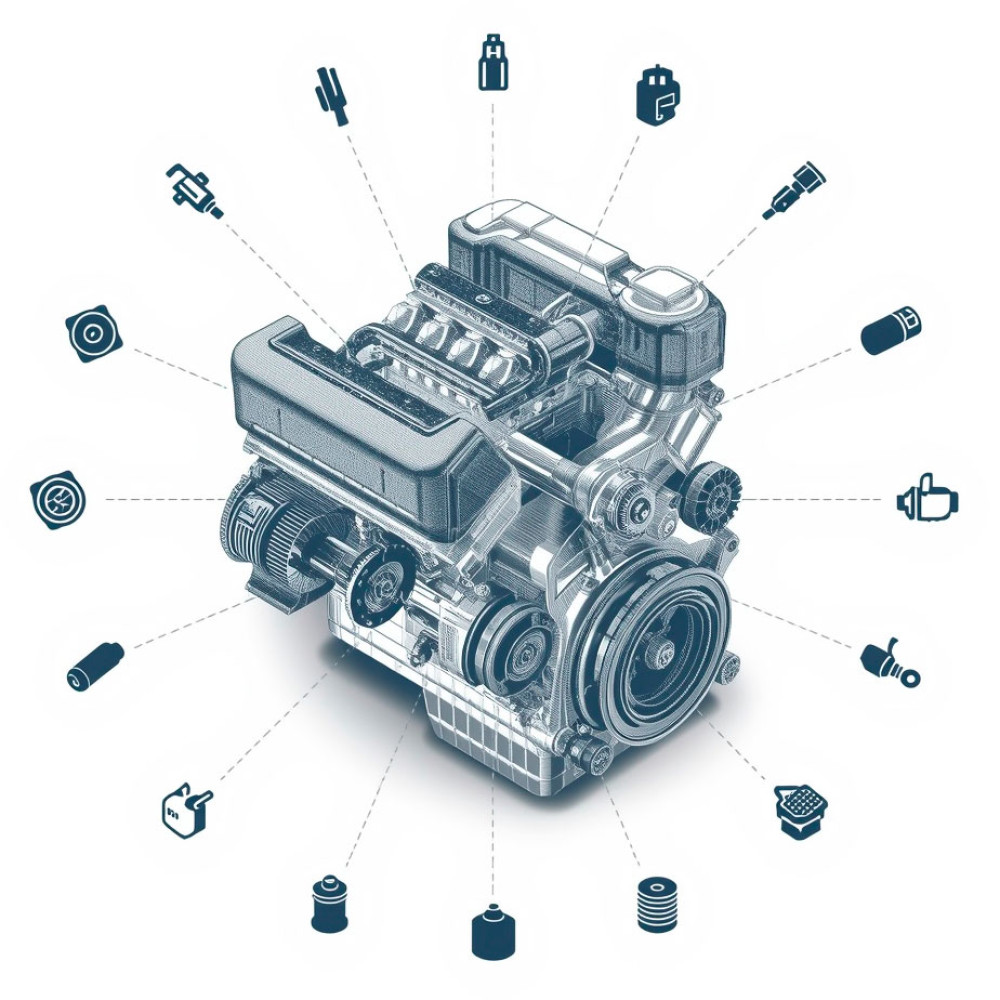

Полная карта навесного оборудования двигателя Cummins ISF 3.8

Открыв капот автомобиля с двигателем Cummins ISF 3.8, новичок может растеряться от количества агрегатов, шлангов, трубок и проводов, окружающих сам блок цилиндров. Однако большая часть этих узлов — это навесное оборудование, то есть съемные агрегаты, которые выполняют свои функции, будучи установленными на двигатель.

Знание полного перечня этого оборудования, его расположения и назначения — это фундамент для грамотного самостоятельного обслуживания, диагностики и мелкого ремонта. Эта статья станет вашей подробной картой, которая поможет уверенно ориентироваться под капотом, находить нужный узел и понимать логику устройства силового агрегата в сборе.

Что считается навесным оборудованием

Навесное оборудование (иначе — агрегаты) — это узлы, которые крепятся к блоку цилиндров или головке блока, но могут быть демонтированы для ремонта или замены без разборки самого двигателя. Они обеспечивают работу мотора, преобразуя его энергию или обслуживая его системы.

Главный признак — узел имеет собственный корпус и, как правило, соединяется с двигателем через фланцевое крепление на нескольких болтах, имеет подводящие/отводящие шланги или электрические разъемы.

Передняя часть: зона приводных ремней и ГРМ

Спереди двигателя, со стороны шкивов, сосредоточены узлы, приводимые в движение ремнями от коленчатого вала.

• Топливный насос высокого давления (ТНВД, тип CP3). Сердце системы питания Common Rail. Приводится зубчатым ремнем ГРМ совместно с распредвалом. Расположен в верхней части передней крышки двигателя, слева или по центру.
• Помпа (водяной насос). Обеспечивает циркуляцию охлаждающей жидкости. Приводится ремнем ГРМ. Установлена на передней части блока цилиндров, часто в одном корпусе с термостатом.
• Генератор. Обеспечивает автомобиль электроэнергией и заряжает АКБ. Приводится поликлиновым (ручейковым) ремнем от шкива коленвала. Крепится на специальном кронштейне, обычно в правой верхней части двигателя, установка и снятие генератора.
• Насос гидроусилителя руля (ГУР). Создает давление в системе ГУР. Приводится поликлиновым ремнем. Установлен рядом с генератором.
• Компрессор кондиционера. Нагнетает хладагент в системе климат-контроля. Приводится поликлиновым ремнем. Расположен, как правило, ниже генератора.
• Натяжители и обводные ролики ремней. Обеспечивают правильное натяжение ремня ГРМ и поликлинового ремня.

Левый бок (по ходу движения автомобиля)

На этой стороне обычно располагаются элементы выпускной системы и компоненты, связанные с подачей воздуха.

• Турбокомпрессор (турбина). Один из самых заметных и важных агрегатов. Устанавливается на выпускном коллекторе. Использует энергию выхлопных газов для нагнетания сжатого воздуха во впускной коллектор. К ней подходят маслопроводы для смазки и охлаждения, а также патрубки воздушной и выпускной систем.
• Топливный фильтр тонкой очистки. Очищает дизельное топливо перед подачей в ТНВД. Часто имеет прозрачный корпус или колбу для отстоя воды. Крепится на кронштейне на блоке цилиндров или раме.
• Масляный фильтр. Обеспечивает очистку моторного масла (замена масляного фильтра). Вкручивается в специальную площадку на блоке цилиндров, обычно рядом с масляным насосом.
• Топливоподкачивающий насос (низкого давления). Может быть установлен в корпусе ТНВД или вынесен отдельно. Обеспечивает подачу топлива из бака через фильтры к ТНВД.

Правый бок (по ходу движения автомобиля)

Эта сторона часто занята впускным трактом и элементами системы охлаждения.

• Интеркулер (охладитель наддувочного воздуха). Устанавливается перед радиатором или сбоку. Похож на небольшой радиатор. Охлаждает сжатый турбиной воздух, повышая плотность и эффективность сгорания.
• Радиатор охлаждения двигателя. Хотя технически он крепится к кузову, а не к двигателю, это ключевой элемент системы охлаждения (руководство замена радиатора). Связан с двигателем патрубками.
• Расширительный бачок системы охлаждения. Резервуар для излишков антифриза. Имеет метки минимального и максимального уровня.
• Воздушный фильтр в корпусе. Очищает поступающий в двигатель воздух от пыли. Расположен в верхней части, часто закрыт пластиковой крышкой.
• Аккумуляторная батарея (АКБ). Как и радиатор, крепится не к двигателю, но является его важнейшим «спутником». Обычно расположена в моторном отсеке с правой стороны.

Верхняя и задняя часть двигателя

Сверху и сзади блока цилиндров расположены элементы управления и финальной обработки заряда.

• Форсунки Common Rail. Четыре топливные форсунки по одной на цилиндр, устанавливаются в головку блока цилиндров (руководство как снять и установить форсунки). Связаны с топливной рампой трубками высокого давления, а с ЭБУ — электрическими разъемами.
• Топливная рампа (Common Rail). Трубка-аккумулятор высокого давления, распределяющая топливо по форсункам. Установлена вдоль головки блока.
• Головка блока цилиндров (ГБЦ) с клапанным механизмом. Хотя ГБЦ — часть двигателя, на ней закреплены свечи накаливания (для облегчения холодного пуска) и различные датчики.
• Стартер. Электродвигатель, запускающий двигатель. Устанавливается в нижней задней части блока цилиндров, в районе маховика.
• Датчики. По всему двигателю расположены датчики: положения коленвала (ДПКВ) и распредвала (ДПРВ), температуры охлаждающей жидкости (ДТОЖ), давления в рампе, детонации и др.
• Клапан рециркуляции ОГ (EGR). Соединяет выпускной и впускной тракты для снижения выбросов оксидов азота. Часто устанавливается на впускном коллекторе.

Почему это знание полезно на практике

Понимание состава и расположения навесного оборудования дает владельцу несколько серьезных преимуществ.

1. Упрощение диагностики. Услышав посторонний звук (свист, стук, гул), вы сможете примерно локализовать его источник, зная, какой агрегат где находится.
2. Самостоятельное плановое обслуживание. Вы легко найдете и замените расходники: воздушный, топливный и масляный фильтры, сможете проверить натяжение и состояние приводных ремней.
3. Экономия на услугах СТО. Многие операции по замене навесных агрегатов (генератора, стартера, помпы, топливного фильтра) выполнимы своими руками в гараже. Для этого нужно знать, что и как крепится.
4. Четкое общение с механиком. Вы сможете точно описать проблему («шумит верхний ролик натяжителя поликлинового ремня», «подтекает патрубок от интеркулера»), что ускорит и удешевит ремонт.
5. Понимание взаимосвязей. Вы увидите, что выход из строя одного узла (например, ремня ГРМ) может повредить другие (ТНВД, помпу), и будете соблюдать регламент их замены.

Заключение: ваш двигатель — это система, а не просто блок

Теперь, глядя на двигатель Cummins ISF 3.8, вы видите не просто монолит из металла, а четко организованную систему взаимосвязанных агрегатов. Каждый из них выполняет свою задачу, а вместе они обеспечивают ту самую надежность, экономичность и мощность, за которые ценится этот мотор.

Вы дочитали до конца и получили своеобразную «техническую карту местности». Это знание — первый и очень важный шаг от роли простого водителя к статусу грамотного и самостоятельного владельца. Теперь вы сможете не только вовремя заметить неполадку по характерному звуку или течи в определенной зоне, но и спланировать ее устранение, зная, с каким именно узлом предстоит иметь дело. Помните, что регулярный осмотр и обслуживание именно навесного оборудования (регламент ТО) — залог долгой и беспроблемной жизни всего двигателя в целом, смотрите руководство по техническому обслуживанию.

Материалы по теме для углубленного изучения

Чтобы научиться обслуживать и ремонтировать ключевые навесные агрегаты, обратитесь к подробным руководствам:

• Схема и замена ремня ГРМ Cummins ISF 3.8: метки, ролики, натяжитель — потому что ремень ГРМ приводит в действие самое критичное навесное оборудование (ТНВД, помпу). Знание его устройства и правил замены предотвратит самые дорогие поломки.
• Система охлаждения Камминз 3.8: устройство, неисправности, замена помпы и термостата — чтобы детально разобраться в работе и обслуживании целого кластера навесных агрегатов, отвечающих за температурный режим двигателя.
• Топливная система Common Rail Cummins 3.8: ТНВД, форсунки, фильтры, диагностика — для глубокого понимания принципов работы, диагностики и ремонта самого дорогого и сложного блока навесного оборудования, от которого напрямую зависит мощность и экономичность.

Эти статьи дадут вам практические инструкции для работы с основными системами, собранными из навесных агрегатов.
