Предназначение и роль переднего сальника коленчатого вала в двигателе Cummins ISF 3.8

В конструкции двигателя камминз 3.8 нет неважных деталей, и передний сальник коленчатого вала – яркое тому подтверждение. Эта небольшая и на первый взгляд незначительная деталь выполняет критически важную миссию по сохранению целостности системы смазки. Непонимание его функции часто приводит к недооценке проблемы, когда на подкапотное пространство и элементы привода начинают попадать масляные брызги, что в перспективе грозит более серьезными неприятностями.

Что такое передний сальник и как он устроен

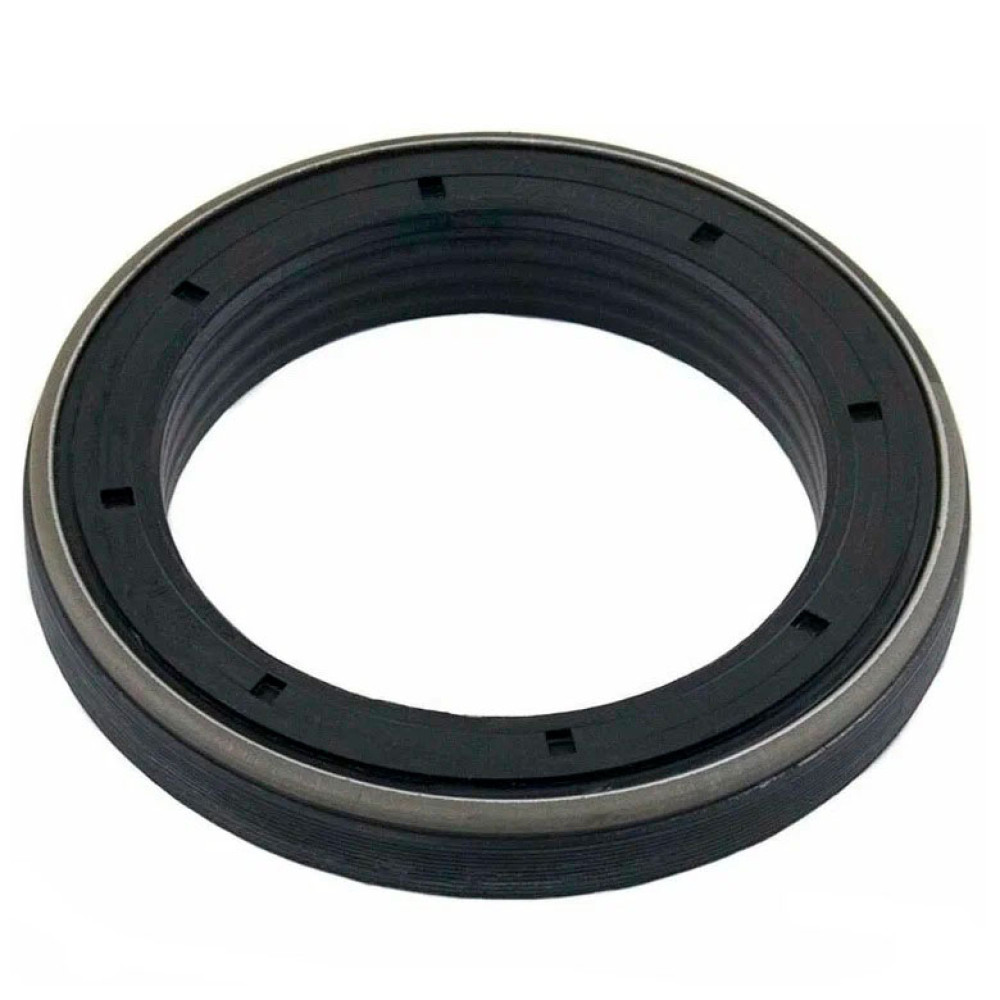

Передний сальник коленчатого вала (crankshaft front oil seal) – это уплотнительное устройство, которое устанавливается в специальное посадочное место в передней крышке двигателя (снятие и установка передней крышки двигателя) или в блоке цилиндров, там, где коленвал выходит для соединения со шкивом и далее с ремнем привода навесных агрегатов.

Типичная конструкция сальника для Cummins ISF 3.8:

• Корпус: Изготовлен из стали или алюминия, обеспечивает жесткую посадку в блок.
• Рабочий элемент (губа или кромка): Изготовлен из специальной маслостойкой резины (чаще всего из акрилонитрил-бутадиенового каучука — NBR или более стойкого фторкаучука — FKM). Именно эта гибкая губа плотно обжимает вращающуюся поверхность коленвала.
• Пружинка (натяжное кольцо, стяжная пружина): Расположена внутри резиновой губы. Ее задача – постоянно поджимать губу к валу, компенсируя ее естественный износ и обеспечивая постоянное усилие прилегания.
• Внешнее уплотнение: Наружная поверхность сальника также имеет резиновое покрытие или специальные канавки для предотвращения протечек между корпусом сальника и посадочным отверстием в блоке.

Это классический сальник радиального типа, рассчитанный на работу в условиях высокой скорости вращения (до нескольких тысяч оборотов в минуту), постоянного контакта с горячим моторным маслом и значительных температурных перепадов.

Главная функция: герметизация и удержание масла

Работа сальника происходит в крайне неблагоприятных условиях, и его эффективность основана на простом, но надежном принципе.

1. Создание барьера для масла: Внутри двигателя система смазки под давлением подает масло к коренным и шатунным шейкам коленвала. Масло разбрызгивается, создавая внутри картера масляный туман и постоянно омывая все детали, включая участок вала перед сальником. Задача сальника – не пропустить эту масляную среду наружу. Резиновая губа, плотно прижатая пружинкой к полированной поверхности вала, создает узкий герметизирующий зазор. Масло, пытающееся просочиться через этот зазор, встречает сопротивление и отбрасывается обратно в картер.

2. Защита от внешних загрязнений: Не менее важна и обратная функция – защита «внутреннего мира» двигателя. С внешней стороны на сальник воздействуют дорожная пыль, грязь, песок, вода и реагенты. Попадание даже мелких абразивных частиц внутрь двигателя с маслом приведет к ускоренному износу всех трущихся поверхностей. Качественный сальник с целой губой надежно защищает от этого.

Таким образом, сальник работает как двусторонний клапан, сохраняющий внутреннюю среду двигателя. Его исправность – обязательное условие для поддержания необходимого уровня масла и чистоты системы смазки.

Что происходит при износе или повреждении сальника

Когда сальник перестает выполнять свою функцию, последствия проявляются быстро и нарастают по цепной реакции.

1. Наружная течь масла. Это первый и самый очевидный признак. Масло начинает подтекать из-под сальника, разбрызгивается вращающимся шкивом коленвала на двигатель камминз, элементы привода ГРМ, ремни генератора и ГУРа. Образуются масляные подтеки на нижней части двигателя и поддоне.
2. Загрязнение и разрушение ремня ГРМ (если привод ременной). Попадание масла на резиновый ремень ГРМ критически опасно. Резина разбухает и теряет прочность, что может привести к обрыву ремня и встрече клапанов с поршнями – дорогостоящему капитальному ремонту.
3. Проскальзывание и износ приводных ремней навесных агрегатов. Масло на ремне генератора, помпы или компрессора кондиционера приводит к их проскальзыванию, свисту и быстрому износу.
4. Падение уровня масла в двигателе. Постоянная утечка приводит к повышенному расходу масла. Если вовремя не доливать, возникает риск масляного голодания и износа вкладышей коленвала (проверка коленвала и подбор вкладышей), распредвала, турбины.
5. Пожарная опасность. В редких случаях масло, попавшее на горячий выпускной коллектор, может воспламениться.
6. Повреждение самого сальника абразивом. Если из-за негерметичности внутрь попала грязь, она действует как абразив, быстро разрушая резиновую губу и полированную поверхность коленвала, усугубляя течь.

Как видно, безобидная на первый взгляд течь может стать причиной целого каскада серьезных проблем. Подробнее о причинах течи и методах борьбы с ней в статье выдавливает масло через сальники Камминз 3.8.

Почему сальник выходит из строя раньше времени

Сальник – расходный материал, но его ресурс должен быть сопоставим с ресурсом двигателя (150-300 тыс. км). Преждевременный выход из строя вызывают:

• Естественный износ и старение резины. От высоких температур и контакта с маслом резиновая губа со временем теряет эластичность, трескается, «дубеет».
• Повреждение при установке. Самая частая причина ранних течей. Неаккуратное впрессовывание, перекос, повреждение губы монтажным инструментом или задир на валу.
• Износ или повреждение посадочной поверхности на коленвале. На валу в месте контакта с губой может образоваться глубокая выработка (канавка) от длительной работы. Новый сальник не сможет герметизировать такую поверхность.
• Использование некачественных или неподходящих сальников. Дешевые аналоги из плохой резины, без надежной пружинки или с неправильными геометрическими размерами.
• Повышенное давление в картере двигателя. Это главная причина, почему сальник не просто изнашивается, а именно «выдавливает». Если из-за износа ЦПГ или закоксованности системы вентиляции картера сапуна (почему сапунит двигатель причины иы) давление внутри двигателя становится слишком высоким, оно находит слабое место и выдавливает масло через сальник, даже если тот новый. В этом случае замена сальника без устранения первопричины бесполезна.
• Применение неподходящих или агрессивных химикатов. Некоторые промывки или присадки могут разрушать материал сальника.

Каким должен быть качественный сальник

При выборе нового сальника для замены обращайте внимание на следующие критерии:

• Материал губы. Предпочтительнее сальники с губой из фторкаучука (FKM/Viton). Они значительно более стойки к высоким температурам и химическому воздействию, чем стандартные NBR-сальники.
• Наличие и качество стяжной пружины. Она должна быть прочной и надежно зафиксирована.
• Качество внешнего покрытия для герметизации в посадочном месте.
• Проверенный производитель. Лучше выбирать оригинальные сальники Cummins или продукцию известных брендов (Corteco, Elring, Goetze). Оригинальные номера деталей можно найти в нашем каталоге запчастей Камминз 3.8.
• Комплектация. Иногда сальник продается в ремкомплекте с новым уплотнением передней крышки.

Процедура замены требует аккуратности и использования специального монтажного инструмента, чтобы не повредить новый сальник. Подробная инструкция доступна в руководстве замена переднего сальника коленвала.

Итог: маленький страж большой системы

Теперь вы понимаете, что передний сальник на вашем двигателе камминз 3.8 – это не просто «резинка», а высокотехнологичный и ответственный компонент, стоящий на страже масляного контура двигателя. Его исправность – залог чистоты в подкапотном пространстве, сохранности ремней ГРМ и, в конечном счете, стабильного давления масла в системе. Относитесь к его замене серьезно: используйте качественную деталь, правильный инструмент и обязательно проверяйте давление в картере, если течи носят повторяющийся характер. Эта простая мера убережет вас от множества сложных и дорогих проблем в будущем.
