Нормы замеров протечек в двигателе Cummins ISF 3.8: компрессия, противодавление, утечка газа
Нормы замеров протечек в двигателе Cummins ISF 3.8: компрессия, противодавление, утечка газа
При диагностике состояния цилиндропоршневой группы (ЦПГ) двигателя Cummins ISF 3.8 опытные мастера опираются не на предположения, а на конкретные цифры. Замеры протечек — это набор инструментальных тестов, которые позволяют количественно оценить герметичность камеры сгорания, износ деталей и эффективность системы вентиляции.
Знание точных норм и методик проведения этих замеров помогает не гадать о причинах сапунения, повышенного расхода масла или потери мощности, а получить объективную картину износа. Это позволяет принять взвешенное решение: ограничиться профилактикой, готовиться к ремонту головки или к полной капиталке двигателя.
Какие нормы замеров протечек считаются допустимыми для двигателя Cummins ISF 3.8?
Нормальная компрессия находится в диапазоне 25-32 бар с разницей между цилиндрами не более 10-15%. При замере утечки воздуха (на холодном двигателе) потеря давления не должна превышать 10-15% за 2 минуты. Давление в картере (противодавление) на холостых оборотах не должно превышать 10-15 мм вод. ст. (или 1-1.5 кПа).
Замер компрессии — первичный индикатор состояния ЦПГ

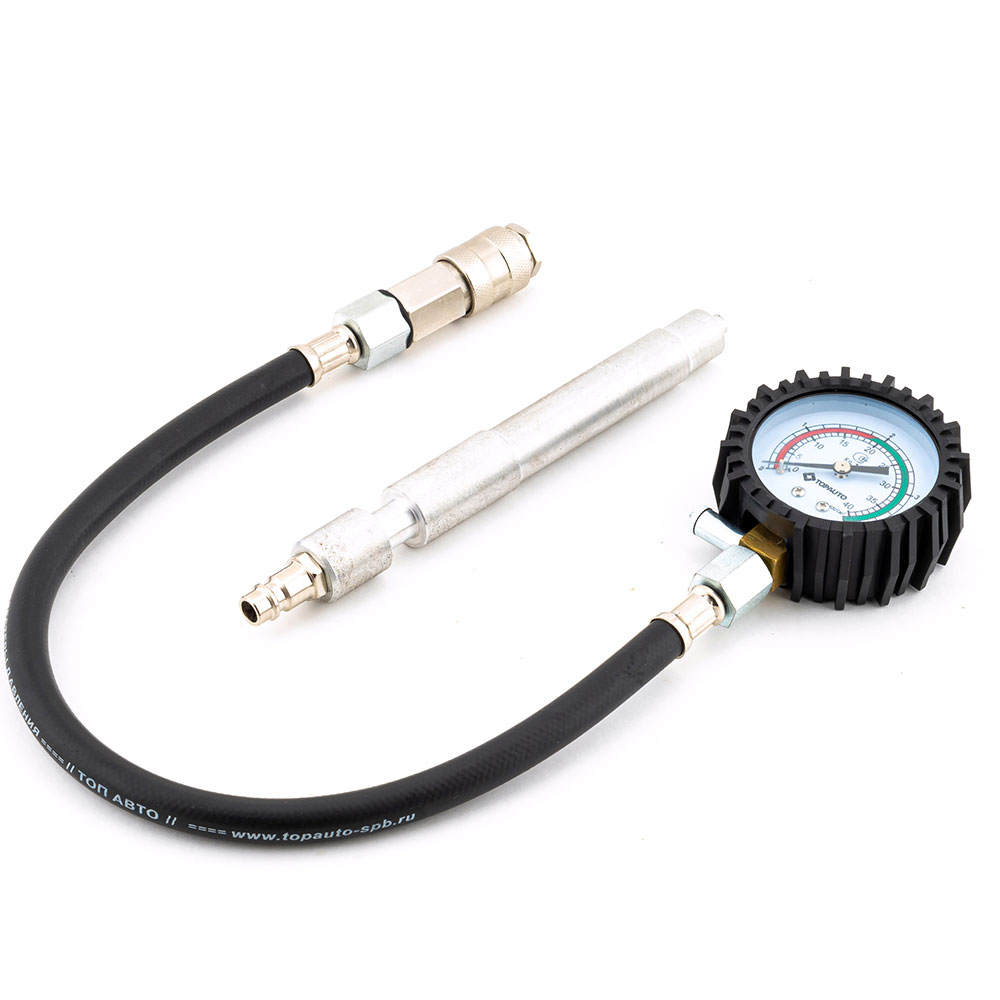

Компрессия — это максимальное давление воздуха в цилиндре в конце такта сжатия, создаваемое поршнем при прокрутке двигателя стартером. Это самый распространенный и простой тест.
| Параметр | Норма для Cummins ISF 3.8 |
|---|---|
| Абсолютное значение компрессии | 25 - 32 бар (360 - 460 psi) |
| Допустимый разброс между цилиндрами | Не более 10-15% от максимального значения |
| Критически низкая компрессия | Ниже 20-22 бар (требует детальной диагностики) |
Как интерпретировать результаты
- Низкая компрессия во всех цилиндрах — равномерный износ ЦПГ (кольца, гильзы).
- Низкая компрессия в одном-двух цилиндрах — локальная проблема (залегание колец, повреждение клапана, прогар прокладки ГБЦ).
- Нормальная компрессия, но есть проблемы (масложор, сапунение) — значит, изношены в первую очередь маслосъемные кольца, а компрессионные еще держат. Нужен тест на утечку воздуха.
Тест на утечку воздуха (Leak-Down Test) — точная диагностика
Это более информативный, но сложный замер. В цилиндр, установленный в ВМТ (верхняя мертвая точка) такта сжатия, подается сжатый воздух под фиксированным давлением (обычно 5-7 бар). Прибор измеряет процент утечки этого давления через неплотности.
| Процент утечки воздуха | Оценка состояния цилиндра |
|---|---|
| 0% - 10% | Отличное состояние, норма для нового или отреставрированного двигателя. |
| 10% - 20% | Допустимый износ. Двигатель в хорошем рабочем состоянии. |
| 20% - 30% | Повышенный износ. Возможны сапунение, повышенный расход масла. Требует внимания. |
| Более 30% | Критический износ. Требуется ремонт ЦПГ. |
Главное преимущество теста — он позволяет определить, куда именно уходит воздух:
- Воздух выходит в картер (слышно шипение через маслозаливную горловину) — износ поршневых колец/гильз.
- Воздух выходит во впускной или выпускной коллектор — неплотность клапанов (прогар, неправильная регулировка).
- Воздух выходит в соседний цилиндр или видны пузыри в расширительном бачке — прогар прокладки ГБЦ или трещина.
Замер противодавления (давления) в картере двигателя
Этот тест напрямую оценивает работу системы вентиляции картерных газов (КВКГ) и нагрузку на сальники. Избыточное давление указывает на проблемы.
Методика и нормы
- Прогрейте двигатель до рабочей температуры.
- Вместо масляного щупа или через специальный переходник в маслозаливную горловину установите манометр (желательно водяной, он более точен для низких давлений).
- Замерьте давление на холостом ходу и на высоких оборотах (2000-2500 об/мин).
Нормативные значения
- Холостой ход: 10 - 15 мм водяного столба (примерно 1 - 1.5 кПа).
- Высокие обороты (2500 об/мин): до 50-60 мм вод. ст. (5-6 кПа). Давление растет, но не должно быть чрезмерным.
Если давление на холостых превышает 20-25 мм вод. ст., это указывает на:
- Сильный износ ЦПГ (большой объем прорывных газов).
- Засорение системы КВКГ (маслоотделителя, шлангов).
Ключевые правила для точных замеров
Чтобы результаты были достоверными, соблюдайте строгий порядок.
- Прогрейте двигатель (для замера компрессии и противодавления). Для теста на утечку воздуха двигатель должен быть холодным.
- Отключите топливную систему (отсоедините разъемы форсунок или блокируйте подачу топлива) при проверке компрессии и утечки, чтобы цилиндры не заполнялись соляркой.
- Выкрутите все свечи накаливания, чтобы снизить сопротивление вращению.
- Убедитесь в заряженности АКБ, чтобы стартер крутил с постоянной и максимальной скоростью.
- При замере компрессии — дожидайтесь стабилизации показаний на каждом цилиндре (обычно требуется 5-8 тактов сжатия).
- При тесте на утечку — точно устанавливайте поршень в ВМТ такта сжатия для каждого цилиндра, используя метку.
Как использовать полученные данные для ремонта
Результаты замеров не существуют сами по себе — они формируют диагностическую карту.
Сценарий 1: Компрессия в норме, но высокое противодавление в картере
- Диагноз: вероятно, забита система КВКГ или начался износ маслосъемных колец при сохранных компрессионных.
- Действие: чистка/замена маслоотделителя и шлангов КВКГ.
Сценарий 2: Низкая компрессия в одном цилиндре, тест на утечку показывает уход воздуха в соседний цилиндр
- Диагноз: прогар прокладки ГБЦ между этими цилиндрами.
- Действие: снятие ГБЦ, замена прокладки, проверка плоскости.
Сценарий 3: Компрессия на нижней границе нормы, тест на утечку показывает 25-30% утечки в картер, высокое противодавление
- Диагноз: общий износ цилиндропоршневой группы.
- Действие: подготовка к капитальному ремонту двигателя (расточка блока, замена колец, поршней).
Итог: цифры не врут
Теперь вы вооружены знанием о трех ключевых замерах для диагностики «здоровья» вашего Cummins ISF 3.8. Вы понимаете, что компрессия — это первичный скрининг, тест на утечку воздуха — точный «рентген» каждого цилиндра, а замер противодавления — индикатор состояния системы вентиляции.
Главная ценность этих процедур — в их объективности. Они заменяют гадание на кофейной гуще точными цифрами и процентами. Используя эти нормы и методики, вы можете не только точно оценить степень износа двигателя, но и спланировать ремонт с минимальными рисками и затратами, продлив жизнь надежному мотору.
Материалы по теме для углубленного изучения
Чтобы перейти от диагностики к практике, изучите детальные инструкции:
- Как замерить компрессию на Cummins ISF 3.8 — потому что это базовый и самый распространенный тест, и важно делать его правильно, соблюдая все нюансы для получения достоверных результатов.
- Почему сапунит двигатель камминз 3.8 — так как повышенное давление в картере, которое выявляется замерами, является прямой причиной сапунения. Эта статья связывает теорию замеров с конкретной практической проблемой.
- Капитальный ремонт двигателя Камминз 3.8: признаки и этапы — чтобы понимать, при каких именно результатах диагностики (критический процент утечки, низкая компрессия) стоит рассматривать капремонт как необходимость, а не как крайнюю меру.
Эти материалы помогут вам построить полную цепочку: от грамотной диагностики до осознанного принятия решения о ремонте.
