Давление во впускном коллекторе на холостом ходу Cummins ISF 3.8: норма и отклонения

Показания датчика абсолютного давления (MAP) во впускном коллекторе – один из ключевых диагностических параметров двигателя камминз 3.8. Особенно информативны данные на холостом ходу, когда турбина не работает, и в системе нет наддува. По отклонению давления от нормы можно выявить целый ряд скрытых проблем: от подсоса воздуха и неисправности системы EGR до ошибок в работе турбокомпрессора или самого датчика.

Что показывает датчик MAP на холостых оборотах

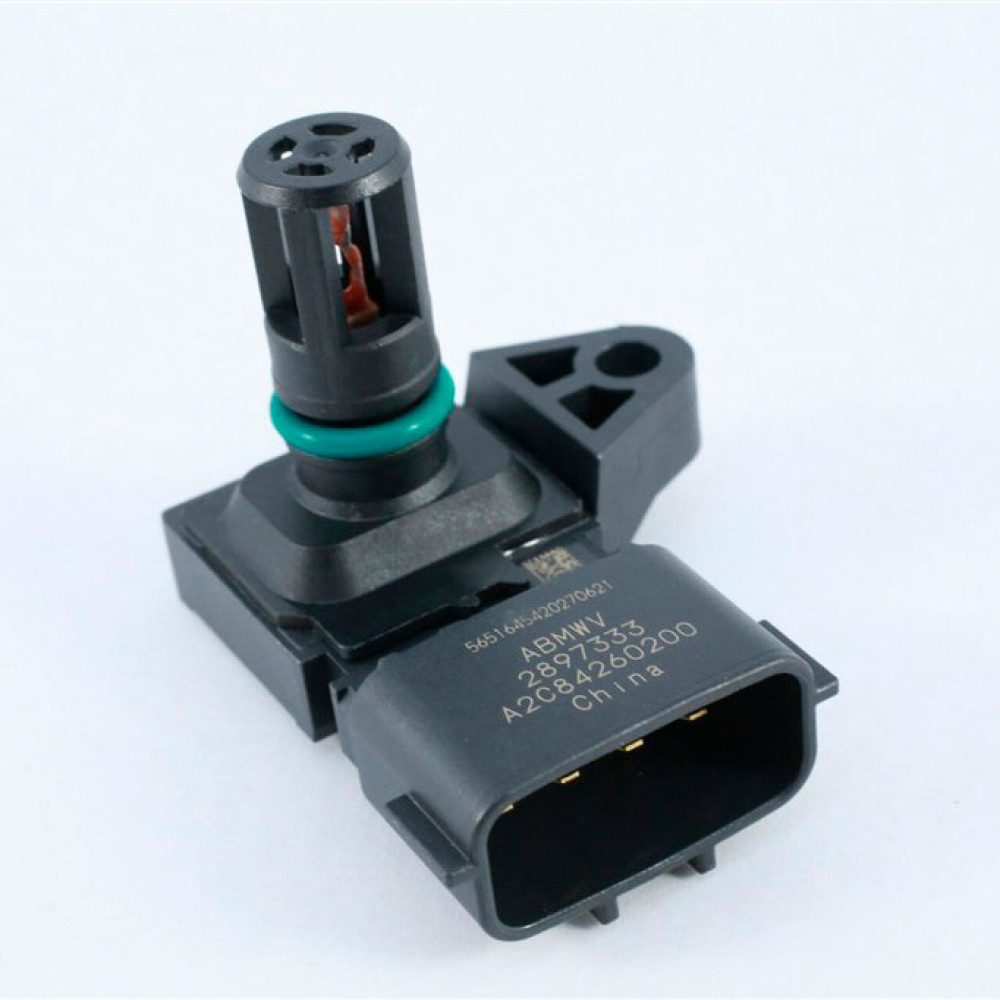

Датчик абсолютного давления (MAP-сенсор) установлен на впускном коллекторе (где находится датчик давления турбины) и измеряет давление воздуха внутри него. На холостом ходу ситуация следующая:

• Дроссельная заслонка (если она есть в конструкции) практически закрыта.
• Турбокомпрессор не создает наддув, так как выхлопных газов для его раскрутки недостаточно.
• Поршни двигателя работают как насосы, затягивая воздух через узкое проходное сечение, что создает в коллекторе разрежение (вакуум).

Таким образом, на холостом ходу мы видим не давление наддува, а степень вакуума (разрежения) во впускном коллекторе. Это важный индикатор исправности двигателя и герметичности впускного тракта.

Нормальные показания на прогретом и холодном двигателе

Давление может немного меняться в зависимости от температуры двигателя и оборотов холостого хода.

Ключевой момент: Показания должны быть стабильными. Стрелка (или цифра на сканере) не должна прыгать хаотично. Плавные колебания в пределах 0.05 бара допустимы.

Если ваш диагностический сканер показывает давление в единицах psi, то норма ~7-10 psi. Если в кПа или гПа (гектопаскалях, 1 гПа = 0.001 бар) – это 50-70 кПа или 500-700 гПа.

Как диагностировать проблемы по давлению на холостом ходу

Отклонение от нормы – четкий сигнал о неисправности. Вот как интерпретировать показания:

1. Давление в норме (0.5-0.7 бар): Впускной тракт герметичен, система EGR на холостом ходу закрыта (или ее влияние сбалансировано), компрессия в цилиндрах в порядке. Это хороший базовый признак.
2. Давление слишком высокое (близко к атмосферному, 0.8-1.0 бар и выше): Разрежения почти нет. Это говорит о том, что во впускной коллектор поступает лишний воздух или газы, которых там быть не должно.
   • Основные подозрения: негерметичность впускного тракта (подсос после датчика MAP), заклинивший в открытом положении клапан EGR (клапан EGR диагностика и чистка), неисправная система вентиляции картера (подающая слишком много картерных газов).
3. Давление слишком низкое (глубокий вакуум, менее 0.4 бар): Такое сильное разрежение встречается реже. Может указывать на сильное сопротивление на впуске (например, полностью забитый воздушный фильтр или заклинившая дроссельная заслонка) или на проблемы с синхронизацией фаз газораспределения (ремнем ГРМ).
4. Давление нестабильное (плавает, скачет): Чаще всего указывает на прерывистый подсос воздуха (трещина в патрубке, которая расходится под вакуумом), нестабильную работу EGR или неисправность самого датчика MAP.

Причины неправильного давления: низкого и высокого

Разберем конкретные неисправности, меняющие показания MAP на холостом ходу.

Причины повышенного давления (малого разрежения):

• Подсос неучтенного воздуха (после датчика MAP). Трещины в патрубках интеркулера, неплотные соединения на впускном коллекторе, износ уплотнительных колец. Воздух подсасывается, минуя датчик расхода, и «разбавляет» разрежение.
• Некорректная работа системы EGR. Если клапан EGR заклинил в открытом состоянии или открывается по ошибке, отработавшие газы, имеющие почти атмосферное давление, попадают во впускной коллектор и повышают давление в нем.
• Неисправность системы вентиляции картера (PCV). Если клапан PCV заклинил открытым, в коллектор поступает большой объем картерных газов.
• Неисправность самого датчика MAP – выдает завышенные показания.

Причины пониженного давления (чрезмерного разрежения):

• Сильное засорение воздушного фильтра, создающее сопротивление на впуске.
• Загрязнение или механическое повреждение дроссельной заслонки (если она есть), препятствующее ее нормальному открытию на холостом ходу.
• Проблемы с датчиком положения дроссельной заслонки.

Как проверить показания своими руками

Для проверки вам понадобится диагностический сканер, подключаемый к разъему OBD-2.

1. Прогрейте двигатель до рабочей температуры.
2. Подключите сканер, включите зажигание.
3. Запустите двигатель и дайте ему поработать на холостом ходу 2-3 минуты, чтобы обороты стабилизировались.
4. В меню сканера найдите список параметров (Live Data) и выберите «Абсолютное давление во впускном коллекторе», «Manifold Absolute Pressure (MAP)» или «Pressure (MAP)».
5. Зафиксируйте значение. Оно должно быть стабильным и попадать в диапазон 0.5-0.7 бар.
6. Для проверки на подсос воздуха можно провести простой тест: сбрызните водой или мыльным раствором места возможных утечек (стыки патрубков, фланцы коллектора). Если есть подсос, обороты на мгновение изменятся, и вы можете увидеть пузыри. Более точный метод – проверка дымогенератором.

Если сканера нет, можно косвенно оценить состояние по поведению двигателя. При значительном подсосе воздуха часто наблюдается неустойчивый холостой ход, троение, белый или сизый дым на прогреве. Однако точную цифру давления без сканера получить нельзя.

Помните, что нормальное давление на холостом ходу – это фундамент. Если здесь есть отклонения, то под нагрузкой, когда включается турбина, проблемы только усугубятся, приводя к потере мощности и недостаточному наддуву.

Итог: вакуум как индикатор здоровья

Вы правильно делаете, что обращаете внимание на такой тонкий параметр, как давление на холостом ходу. Для вашего двигателя камминз 3.8 стабильное разрежение в районе 0.5-0.7 бар – это признак того, что двигатель «дышит» правильно, без лишнего воздуха и утечек. Научившись считывать и интерпретировать этот параметр с помощью простого сканера, вы получаете мощный инструмент для ранней диагностики многих распространенных проблем, которые, будучи незамеченными, могут перерасти в серьезные и дорогостоящие поломки. Следите за этим «дыханием» вашего мотора.
