Камминз 3.8 передняя крышка двигателя снятие и установка руководство по ремонту

Снятие и установка передней крышки двигателя — это важные операции, которые требуют внимательности и аккуратности. Следуя приведенным шагам, вы сможете успешно выполнить эту задачу и обеспечить надежную работу вашего двигателя.

Снятие передней крышки двигателя камминз 3.8

Снимите ремень привода навесных агрегатов. Начните с отключения ремня, чтобы получить доступ к другим компонентам.

Снимите ротор датчика положения коленвала. Это позволит вам освободить пространство для дальнейших операций.

Снимите шкив вентилятора. Убедитесь, что шкив полностью освобожден от креплений.

Снимите линию вентиляции картера. Это необходимо для предотвращения утечек масла во время работы.

Снимите пластину крышки распредвала. Удалите все крепежные элементы, чтобы освободить доступ к крышке.

Снимите датчик положения коленвала. Это также важно для обеспечения доступа к передней части двигателя.

Снимите масляный поддон. Убедитесь, что поддон полностью освобожден от масла.

Снимите переднюю крышку. Выкрутите болты крепления и аккуратно снимите переднюю крышку распредвала.

Удалите сальник распредвала. Установите переднюю крышку на деревянные бруски и с помощью оправки и молотка выбейте старый сальник в сторону задней части крышки.

Установка передней крышки двигателя камминз 3.8

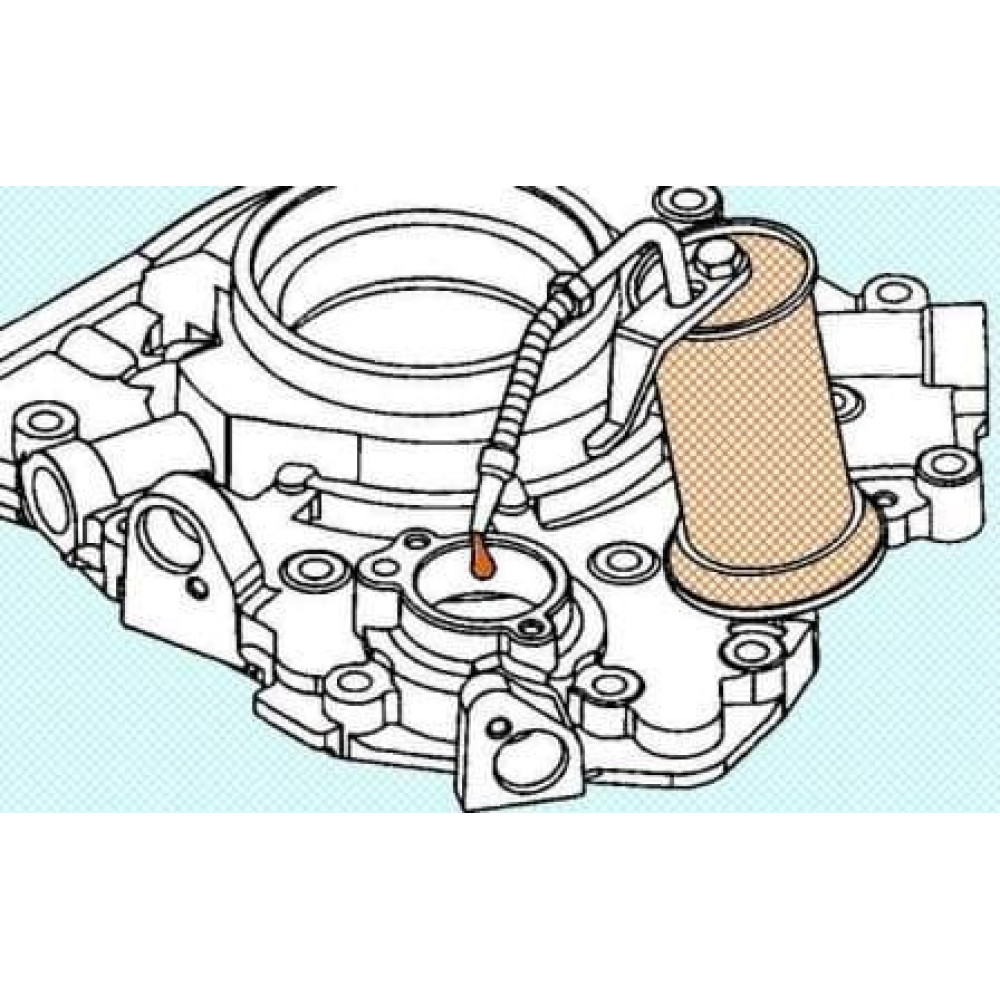

Смажьте внутреннюю поверхность расточки. Нанесите небольшое количество чистого моторного масла на внутреннюю поверхность.

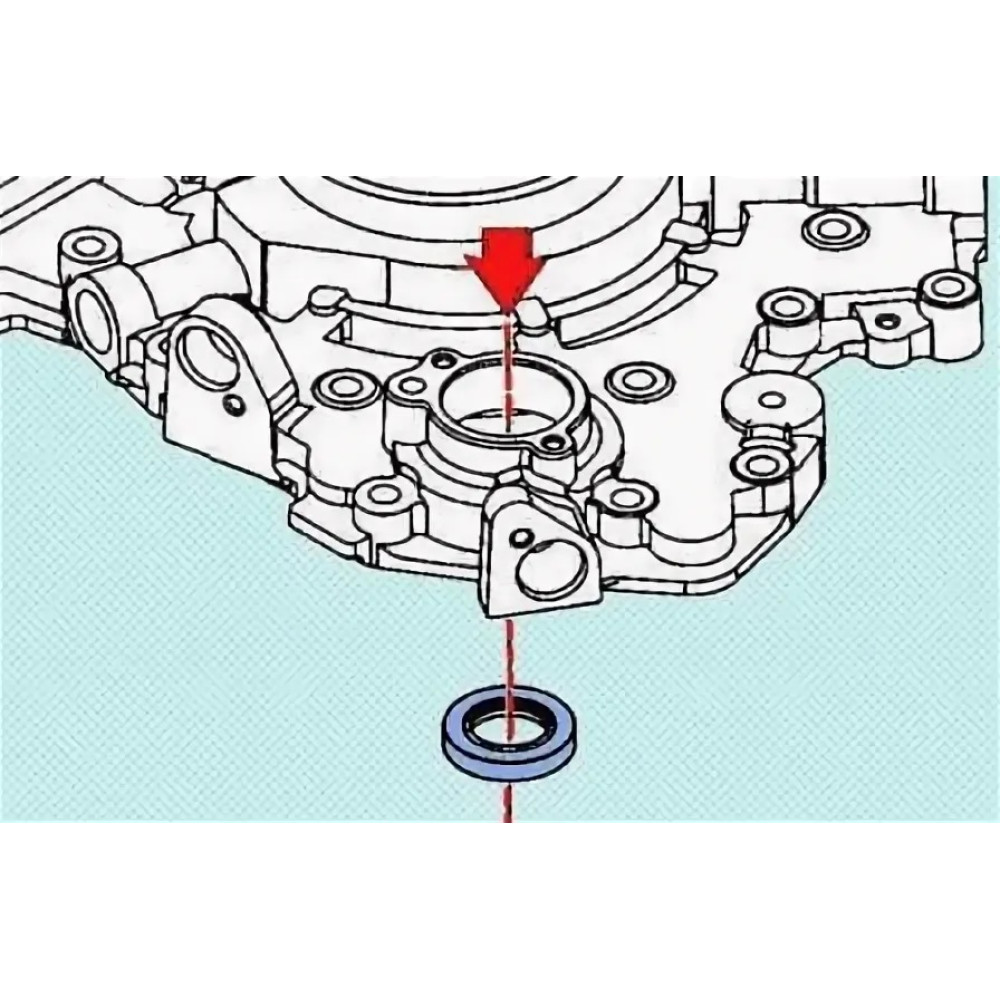

Установите новый сальник распредвала. Аккуратно установите сальник в переднюю крышку, убедившись, что он равномерно установлен со всех сторон. С небольшим усилием запрессуйте новый сальник вровень с поверхностью передней крышки. Используйте крышку распредвала, чтобы утопить сальник в расточку на необходимую глубину (примерно 12 мм).

Внимание! Не устанавливайте крышку распредвала на этом этапе: Это даст вам возможность завершить установку передней крышки и других компонентов.

Смажьте конец вала чистым моторным маслом. Это поможет предотвратить повреждения при установке.

Установка прокладки передней крышки

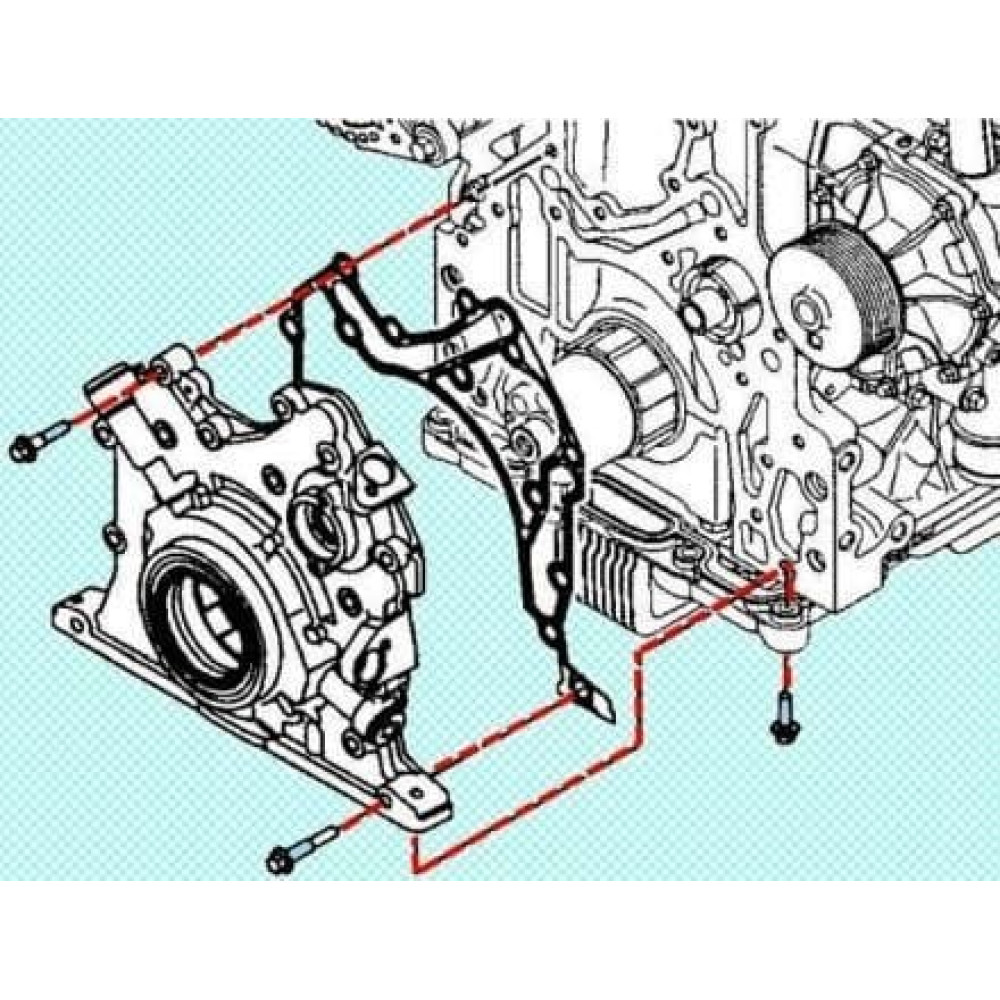

Установите прокладку передней крышки. Поместите прокладку на установочные штифты блока цилиндров. Если необходимо, зафиксируйте прокладку небольшим количеством герметика для дополнительной надежности.

Установите переднюю крышку. Убедитесь, что сальник правильно совместился с концом распредвала. При необходимости поверните ротор масляного насоса в передней крышке, чтобы совместить его с шестерней привода масляного насоса на коленвале.

Установите болты крепления передней крышки. Обратите внимание, что три нижних болта длиннее остальных; устанавливайте их в соответствующие места.

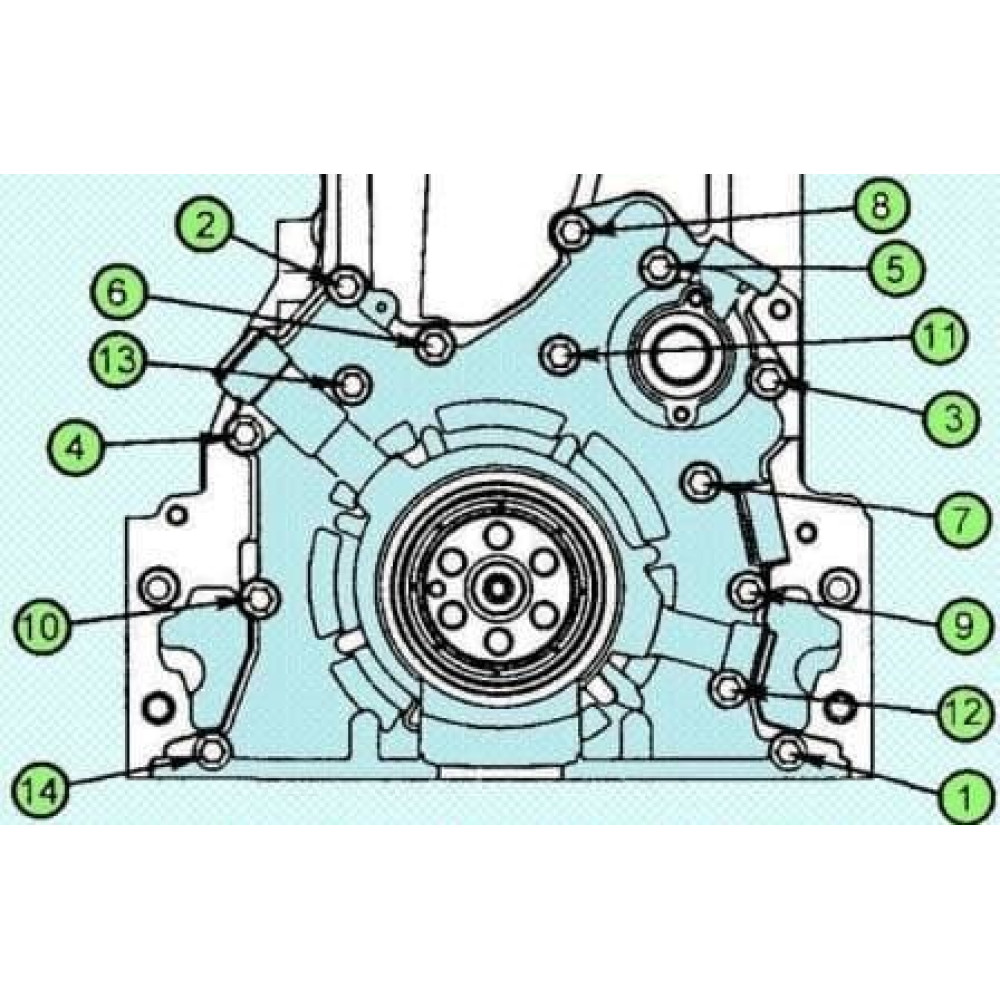

Затяните болты. Следуйте последовательности затяжки, указанной на схеме, с моментом затяжки 24 Нм.

Завершение установки передней крышки двигателя камминз 3.8

Установите масляный поддон. Убедитесь, что все прокладки и уплотнения на месте.

Установите крышку распредвала. Закрепите крышку, следя за правильностью установки.

Установите датчик положения коленвала. Это необходимо для корректной работы системы.

Установите передний сальник коленвала. Убедитесь, что он установлен правильно и надежно.

Установите линию вентиляции картера. Это важно для предотвращения избыточного давления в картере.

Установите шкив вентилятора. Закрепите его на месте.

Установите ротор датчика положения коленвала. Убедитесь, что он установлен правильно.

Установите натяжитель ремня привода навесных агрегатов. Это необходимо для правильной работы системы.

Установите ремень привода навесных агрегатов. Убедитесь, что он правильно натянут.

Подсоедините провода к аккумуляторной батарее. Это завершит процесс сборки.

Проверка работы двигателя

Запустите двигатель. После завершения всех установочных работ запустите двигатель и внимательно прослушайте его на наличие посторонних шумов и утечек. Убедитесь, что все работает корректно.

Проверьте уровень масла. После запуска проверьте уровень масла и при необходимости добавьте масло, чтобы обеспечить правильную смазку двигателя.

Проведите тест-драйв. После всех установок и проверок сделайте короткий тест-драйв, чтобы убедиться, что двигатель работает плавно и без проблем.

Следуя этим шагам, вы сможете успешно снять и установить переднюю крышку двигателя Камминз 3.8, что обеспечит надежную работу вашего двигателя. Если у вас возникнут вопросы или потребуется дополнительная информация, не стесняйтесь обращаться и смотрите весь полный раздел ремонт двигателя cummins 3.8! Удачи в работе!
