Очередность регулировки клапанов на Cummins ISF 3.8: можно ли ошибиться и что будет?

Регулировка клапанов Cummins ISF 3.8: важность правильной последовательности

Регулировка тепловых зазоров клапанов — одна из ключевых процедур технического обслуживания двигателя Cummins ISF 3.8. От ее качества зависит мощность, экономичность, долговечность и даже возможность запуска мотора. Многие автовладельцы, впервые сталкиваясь с этой задачей, задаются вопросом: а так ли критична последовательность, или можно регулировать клапаны в произвольном порядке?

В этой статье мы дадим однозначный ответ, основанный на устройстве газораспределительного механизма. Вы поймете, почему существует строгий порядок, что произойдет, если его нарушить, и как выполнить регулировку правильно, чтобы не навредить двигателю.

Принцип работы ГРМ: почему порядок — это закон

Двигатель Cummins ISF 3.8 — четырехцилиндровый, с порядком работы цилиндров 1-3-4-2. Это означает, что рабочие такты (впуск, сжатие, рабочий ход, выпуск) происходят в цилиндрах не одновременно, а в строгой последовательности.

Распределительный вал своими кулачками управляет открытием и закрытием клапанов. Когда кулачок «наезжает» на толкатель клапана, он открывает его. Когда кулачок поворачивается дальше, клапан под действием пружины закрывается.

Зазор (тепловой зазор) измеряется и регулируется именно в тот момент, когда кулачок распредвала находится строго противоположно толкателю клапана, то есть когда клапан полностью закрыт. Только в этом положении можно точно измерить зазор между тыльной стороной кулачка и толкателем.

Если попытаться отрегулировать зазор, когда кулачок даже немного начинает «поднимать» толкатель, вы установите неверный зазор. Это основная причина, почему необходим строгий порядок действий, основанный на положении коленчатого и распределительного валов.

Правильная последовательность для двигателя Cummins ISF 3.8

Стандартный метод регулировки клапанов на большинстве 4-цилиндровых двигателей, включая Камминз 3.8, — это регулировка за два оборота коленвала, по два цилиндра за раз. Ориентиром служат метки на шкивах.

Порядок работы цилиндров: 1-3-4-2. Нумерация цилиндров: №1 — ближайший к шкивам ГРМ (передней части двигателя), №4 — ближайший к маховику (задней части).

Запомнить эту последовательность проще, если знать правило: регулируются клапаны в том цилиндре, где происходит такт сжатия (оба клапана закрыты), и некоторые клапаны в соседних цилиндрах, которые в этот момент также закрыты.

Типичные ошибки и как их не допустить

Большинство ошибок происходит из-за невнимательности и непонимания принципа. Вот чего нужно избегать:

• Регулировка без точной установки по меткам. Самая грубая ошибка. Если метки на шкиве распредвала и коленвала не совмещены, все последующие действия бессмысленны и опасны.
• Регулировка «на глаз» или по памяти. Нельзя полагаться на память. Всегда сверяйтесь со схемой или таблицей для вашей конкретной модели двигателя.
• Проверка зазора на «горячую» или «холодную» не по регламенту. Зазоры для двигателя Cummins ISF 3.8 проверяются и выставляются на холодном двигателе (температура около 20°C). Разные температуры дают разное расширение металла.
• Использование неправильного инструмента. Нельзя использовать первую попавшуюся отвертку и ключ. Нужен набор щупов определенной толщины и точный рожковый или накидной ключ.
• Пренебрежение моментом затяжки контргайки. После установки щупа и регулировочного винта контргайку необходимо аккуратно затянуть с определенным моментом, чтобы зазор не «убежал» во время затяжки.

Результат неправильной регулировки: от стука до капитального ремонта

Если последовательность нарушена и зазоры выставлены неверно, последствия не заставят себя ждать. Их тяжесть зависит от того, в какую сторону была допущена ошибка.

Слишком большой зазор (клапана «стучат»):

• Характерный металлический стук в такт работе двигателя, особенно на холостых оборотах (плавают обороты двигателя причины).
• Снижение эффективности наполнения цилиндров и, как следствие, потеря мощности и приемистости.
• Повышенный ударный износ деталей ГРМ: толкателей, кулачков распредвала, самих клапанов.

Слишком маленький зазор или его отсутствие (клапана «зажаты»):

• Это более опасная ситуация. Клапан не может плотно закрыться на такте сжатия и рабочего хода.
• Происходит утечка компрессии — двигатель теряет мощность, может троить, плохо заводиться.
• Раскаленные газы из камеры сгорания прорываются через неплотное прилегание тарелки клапана к седлу.
• Это приводит к прогару клапана и его разрушению. Обломки клапана могут упасть в цилиндр и вызвать встречу с поршнем, что гарантированно закончится капитальным ремонтом двигателя.

Безопасный алгоритм: как отрегулировать клапаны без ошибок

Следуйте этой инструкции шаг за шагом, чтобы свести риск ошибки к нулю.

1. Подготовка. Убедитесь, что двигатель холодный. Снимите клапанную крышку. Обеспечьте хорошее освещение. Подготовьте щупы (номинальный зазор для впускных и выпускных клапанов Cummins ISF 3.8 уточняйте в мануале, обычно это 0.20-0.30 мм и 0.40-0.50 мм соответственно), ключи, отвертку.
2. Установка по меткам. С помощью ключа на болте коленвала проверните двигатель за часовую стрелку. Совместите метку на шкиве коленвала с указателем на блоке цилиндров. Затем убедитесь, что метка на шкиве распредвала также совмещена со своей меткой. Это положение соответствует ВМТ (верхней мертвой точке) такта сжатия в первом цилиндре.

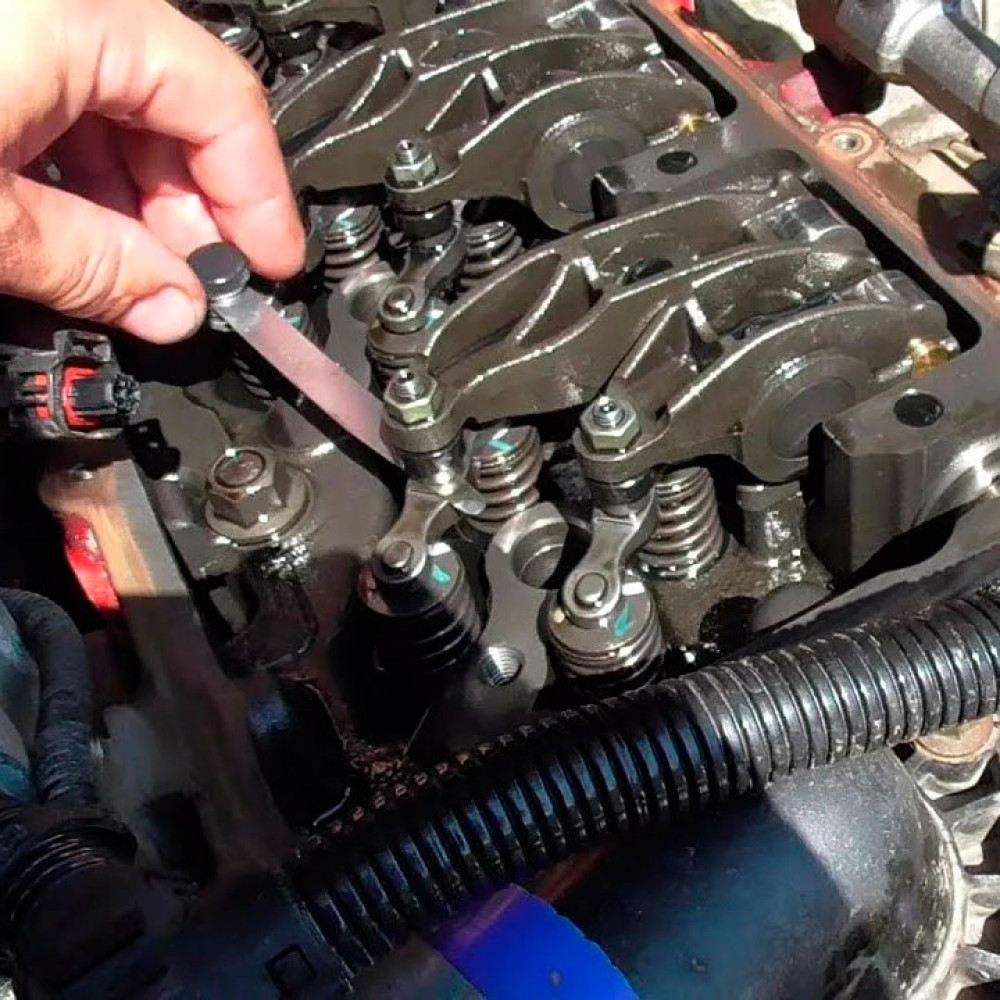

3. Первая группа. В этом положении отрегулируйте зазоры согласно таблице выше: оба клапана (впускной и выпускной) в первом цилиндре и выпускной клапан во втором цилиндре. Вставляйте щуп между толкателем и кулачком — он должен входить с легким защемлением.
4. Поворот коленвала. Проверните коленчатый вал ровно на один полный оборот (360°). Метка на коленвале снова должна совпасть с указателем. Метка на распредвале теперь будет смотреть в противоположную сторону.
5. Вторая группа. В этом положении отрегулируйте оба клапана в третьем цилиндре и впускной клапан в четвертом цилиндре.
6. Контрольная проверка. После регулировки всех клапанов рекомендуется еще раз медленно провернуть двигатель на два оборота и повторно проверить зазоры в уже известных положениях. Это поможет убедиться, что затяжка контргаек не сбила настройку.
7. Завершение. Установите на место клапанную крышку с новой прокладкой. Подключите все снятые узлы.

Регулировка клапанов — это точная механика, а не русская рулетка

Теперь вы понимаете, что вопрос очередности — это не просто формальность, а фундаментальное правило, вытекающее из законов физики и механики работы двигателя. Случайный порядок здесь неприемлем.

Вы дочитали до конца и теперь обладаете ключевым знанием: правильная последовательность — это не прихоть, а необходимое условие для точной регулировки. Запомните главное правило: всегда работайте по меткам и сверяйтесь со схемой. Если вы не уверены в своих силах на 100%, доверьте эту работу специалисту, ведь цена ошибки — стоимость капитального ремонта. Аккуратность и следование инструкции — ваши лучшие союзники в поддержании здоровья двигателя Камминз 3.8.

Материалы по теме для углубленного изучения

Чтобы закрепить знания и выполнить работу безупречно, изучите эти руководства:

• Камминз 3.8 зазоры клапанов проверка и регулировка — подробное пошаговое руководство с номинальными значениями тепловых зазоров, методами проверки и настройки. Это основная инструкция для выполнения всей процедуры от начала до конца.
• Камминз 3.8 момент затяжки болтов ГБЦ руководство — потому что после регулировки клапанов критически важно правильно и с определенным усилием затянуть клапанную крышку, чтобы избежать течей масла. Неправильный момент может повредить крышку или не обеспечить герметичность.
• Признаки неправильно отрегулированных клапанов: стук, потеря мощности, расход масла — чтобы научиться диагностировать проблему до того, как она приведет к серьезным поломкам, и понять, когда регулировку нужно делать срочно.

Эти материалы создадут полную картину работ по ГРМ и помогут вам провести обслуживание двигателя профессионально.
