Камминз 3.8 зазоры клапанов проверка и регулировка

Правильная настройка зазоров клапанов является ключевым аспектом обслуживания двигателя, который помогает обеспечить его эффективную работу и долговечность. В этом руководстве мы подробно рассмотрим процесс проверки и регулировки зазоров клапанов в двигателе Камминз 3.8.

Подготовка к работе с зазорами клапанов камминз 3.8

Температура охлаждающей жидкости. Перед началом работ убедитесь, что температура охлаждающей жидкости ниже 60 градусов Цельсия. При необходимости смотрите раздел ТО проверка уровня охлаждающей жидкости и замена охлаждающей жидкости. Это важно для предотвращения травм и повреждений компонентов двигателя.

Инструменты и материалы

• Набор щупов для измерения зазоров
• Гаечный ключ для контргайки
• Отвертка для регулировочного винта
• Моментный ключ (для затяжки)

Снятие крышки головки блока цилиндров. Снимите крышку головки блока цилиндров, чтобы получить доступ к клапанам и коромыслам. Убедитесь, что все крепежные элементы сняты, и аккуратно уберите крышку.

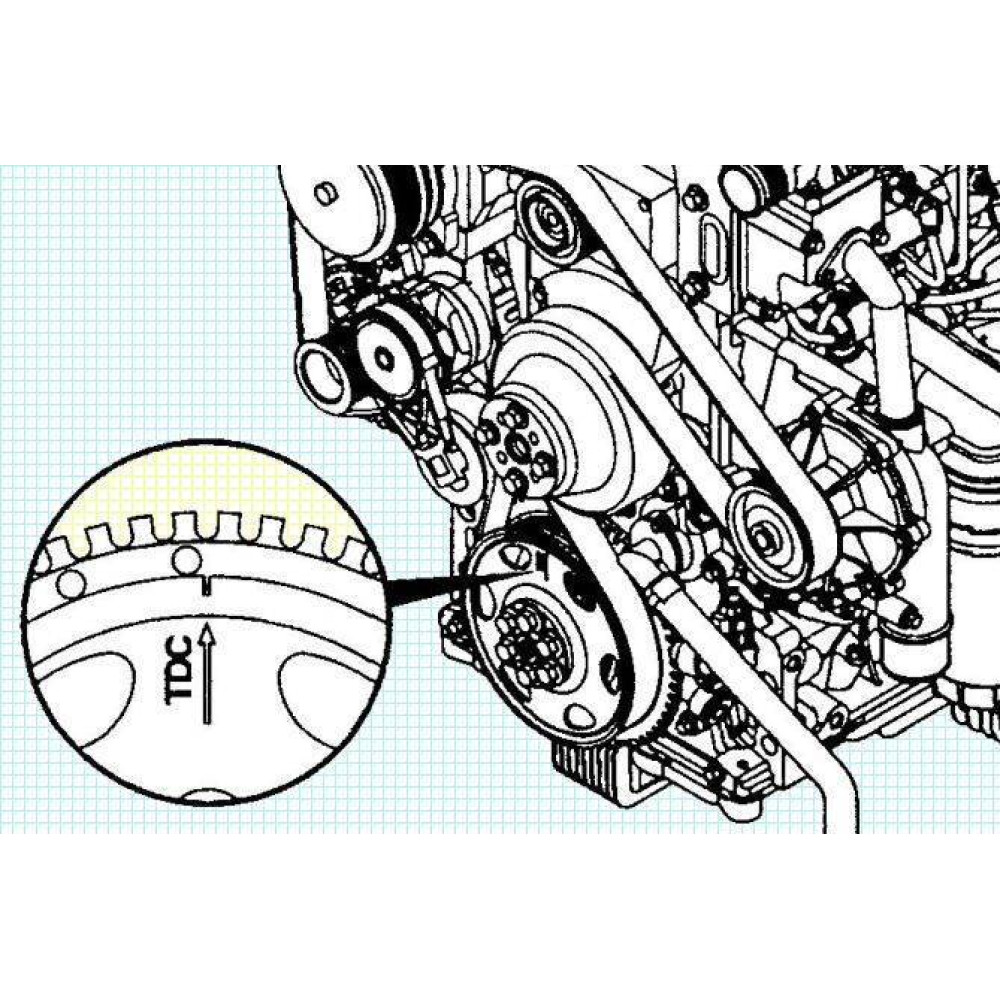

Установка поршня в ВМТ. Поверните коленчатый вал до тех пор, пока поршень первого цилиндра не достигнет верхней мертвой точки (ВМТ) в такте сжатия. Это можно сделать, вращая коленвал с помощью ключа, пока не увидите метку на шкиве коленчатого вала.

Проверка зазоров клапанов. Используя щупы, проверьте зазоры в приводе клапанов для следующих цилиндров.

• 1-й цилиндр: впускной (1 ВП) и выпускной (1 ВЫП)
• 2-й цилиндр: впускной (2 ВП)
• 3-й цилиндр: выпускной (3 ВЫП)

При правильно отрегулированном зазоре щуп должен проходить между мостом коромысел и гнездом коромысла с небольшим сопротивлением.

Номинальные значения зазоров

Впускной клапан: 0,280 – 0,381 мм

Выпускной клапан: 0,530 – 0,630 мм

Регулировка зазоров. Если зазор отличается от номинального, ослабьте контргайку с помощью гаечного ключа.

Отрегулируйте зазор с помощью регулировочного винта, пока не достигнете требуемого значения.

Затяните контргайку и еще раз проверьте зазор, чтобы убедиться, что он остался в пределах нормы.

Номинальные значения для регулировки

Впускной клапан: 0,33 мм

Выпускной клапан: 0,58 мм

Затяжка. Используйте моментный ключ для затяжки контргайки до 24 Нм, чтобы обеспечить надежное крепление.

Проверка оставшихся клапанов. Поверните коленчатый вал на 360 градусов, чтобы установить поршень второго цилиндра в ВМТ.

Измерьте зазоры в приводе оставшихся клапанов.

• 2 ВЫП
• 3 ВП
• 4 ВЫП
• 4 ВП

При необходимости отрегулируйте зазоры, как описано выше.

Сборка. Установите крышку головки блока цилиндров и все детали в обратном порядке, убедившись, что все крепежные элементы надежно зафиксированы.

Регулярная проверка и регулировка зазоров клапанов помогут поддерживать двигатель Камминз 3.8 в отличном состоянии, обеспечивая его эффективную работу и предотвращая потенциальные проблемы. Не забывайте следовать всем инструкциям и использовать качественные инструменты для достижения наилучших результатов, смотрите раздел руководство по ремонту двигателя камминз 3.8. Если у вас возникнут вопросы или потребуется помощь, не стесняйтесь обращаться к специалистам!
