Камминз 3.8 ПАЗ 4234-05 e3168 без SCR схема системы электронного управления двигателем

Чтобы рассмотреть схему детальнее кликните для увеличения изображения. Затем нажмите правой кнопкой мыши, выберите открыть изображение в новой вкладке.

Электронный блок управления двигателем

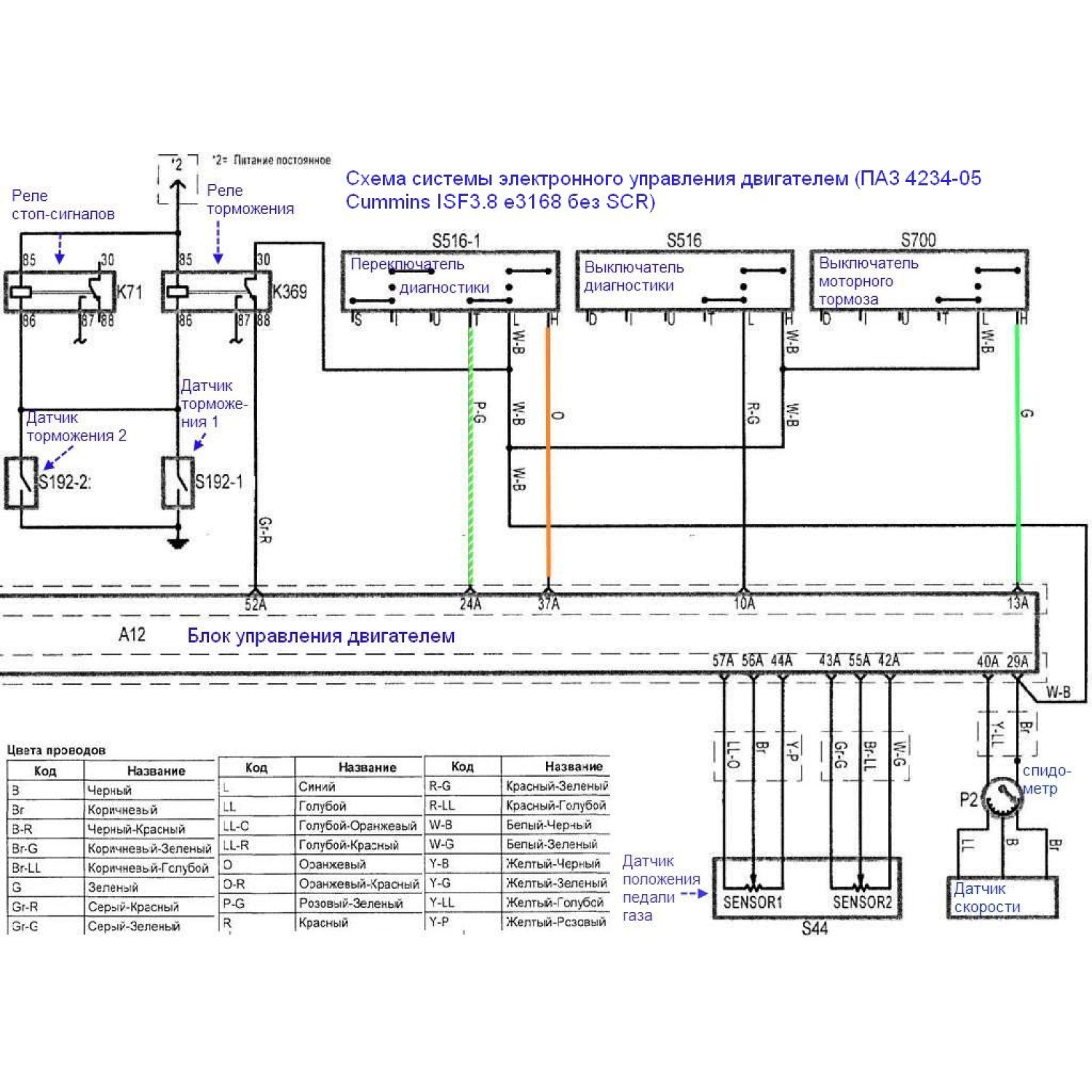

Электросхема рисунок 1

• Реле стоп сигналов
• Реле торможения
• Датчик торможения 1
• Датчик торможения 2
• Переключатель диагностики
• Выключатель диагностики
• Выключатель моторного тормоза
• Датчик положения педали газа
• Спидометр
• Датчик скорости

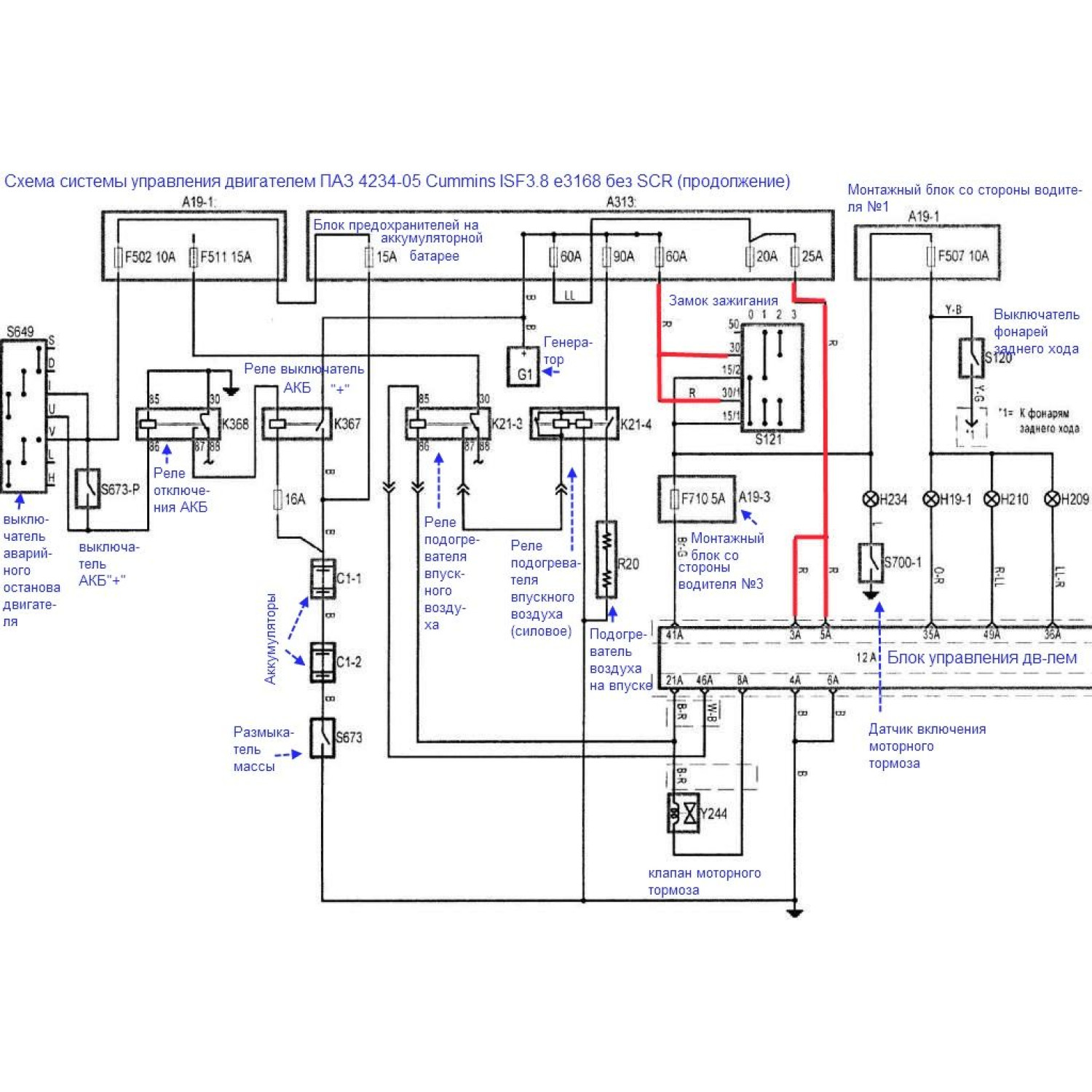

Электросхема рисунок 2

• Выключатель аварийного останова двигателя
• Выключатель АКБ+
• Реле отключения АКБ
• Реле выключатель АКБ+
• Аккумуляторы
• Размыкатель массы
• Блок предохранителей на аккумуляторной батарее
• Реле подогревателя впускного воздуха
• Реле подогревателя впускного воздуха силовое
• Генератор
• Подогреватель воздуха на впуске
• Замок зажигания
• Монтажный блок со стороны водителя №3
• Клапан моторного тормоза
• Монтажный блок со стороны водителя №1
• Выключатель фонарей заднего хода
• Датчик включения моторного тормоза
• Клапан моторного тормоза

Источник схем сайт aubito.ru
