Камминз 3.8 распиновка ЭБУ (электронного блока управления) двигателя

Чтобы рассмотреть схему детальнее кликните для увеличения изображения. Затем нажмите правой кнопкой мыши, выберите открыть изображение в новой вкладке.

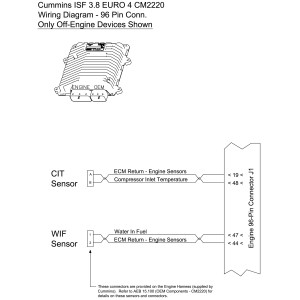

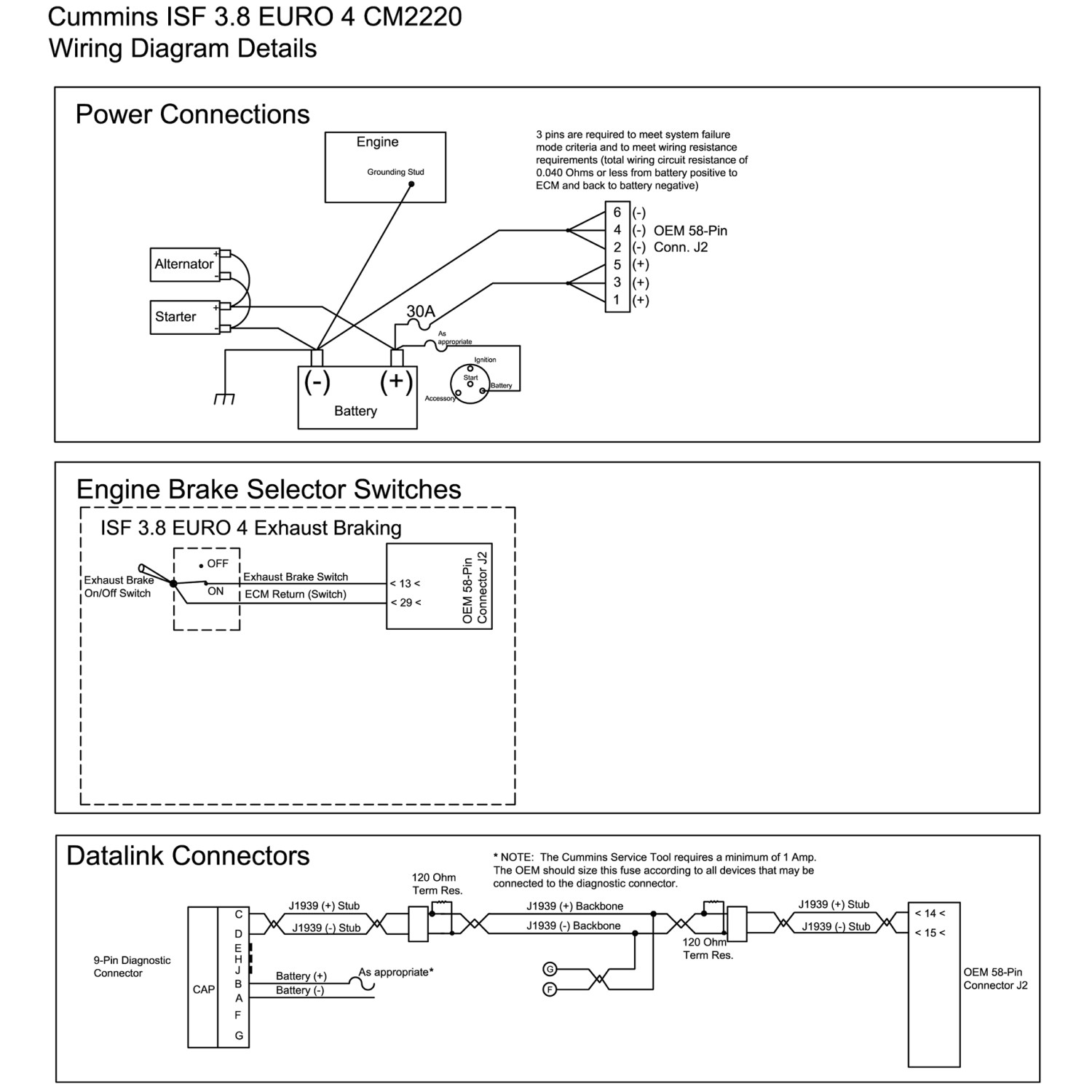

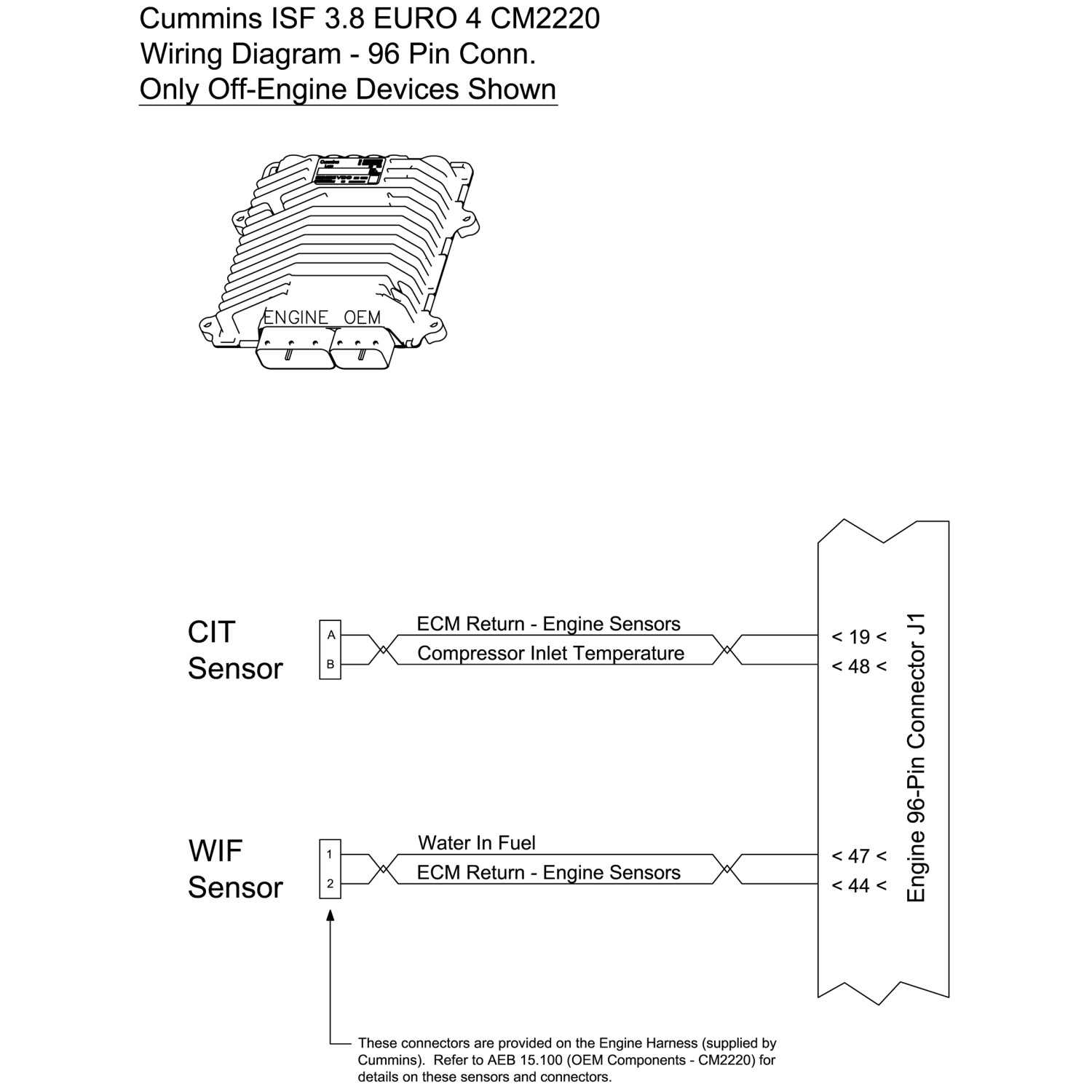

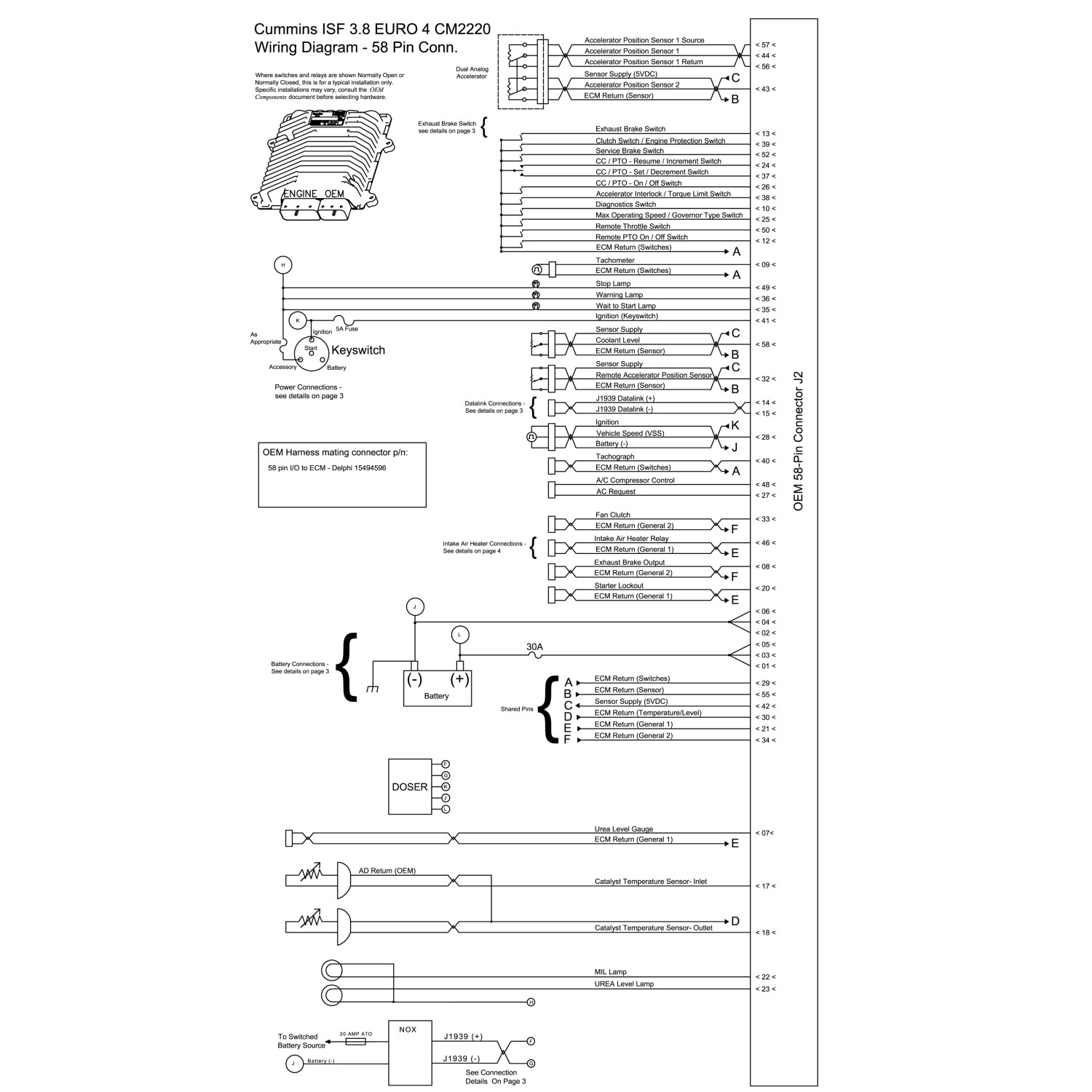

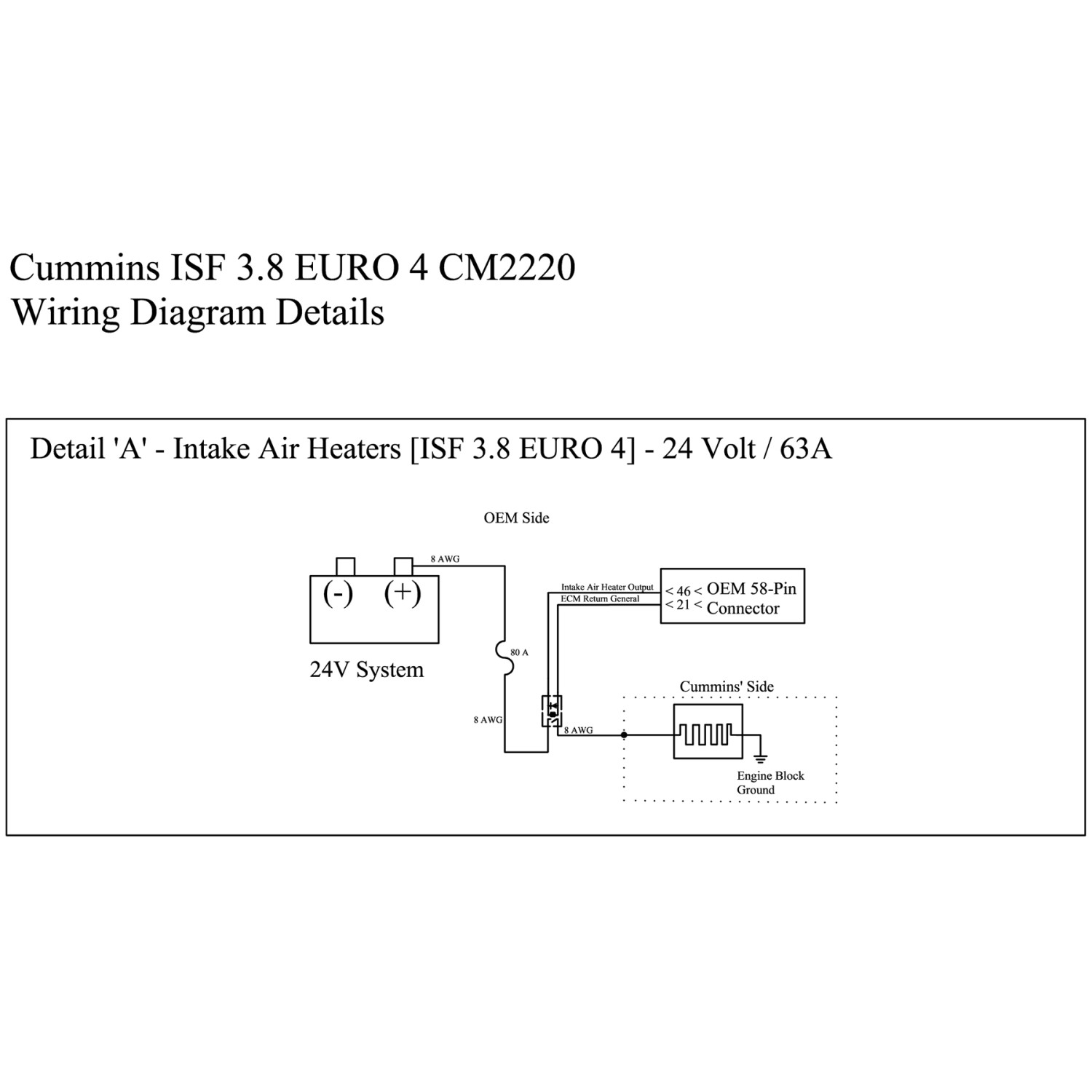

Камминз 3.8 распиновка ЭБУ двигателя

Распиновка ЭБУ (электронного блока управления) двигателя Cummins ISF 3.8 может варьироваться в зависимости от конкретной модели и года выпуска. Тем не менее, общая информация о распиновке может быть полезной для диагностики и ремонта.

Электрические схемы, которые могут помочь вам понять, как подключены различные компоненты. Схемы представлены на английском языке.

Сервисная документация. Наиболее надежный способ получить информацию о распиновке – это обратиться к официальной сервисной документации или мануалу для вашего конкретного автомобиля или техники. Там будет указана точная распиновка ЭБУ.

Каталожные номера ЭБУ камминз и ГАЗ

Электронные блоки управления двигателем камминз 3.8 Евро-3 и Евро-4. Каталожные номера камминз и ГАЗ 5258889, 5258888, 5293525, 3761181-10, 3761181-50, 3761181-60, a21r22-3761181, a21r22-3761181-120, a65r32-3761181, 3302-3761181, 3302-3761181-10, 33106-3761181-10, 27527-3761181-50, 27527-3761181-53, 2753-3761181-10.
