Расположение электрического подогревателя охлаждающей жидкости (ТЭНа) на двигателе Cummins ISF 3.8

Эксплуатация дизельного двигателя камминз 3.8 в условиях холодного климата требует дополнительных мер для облегчения холодного пуска. Одна из таких мер – установка электрического предпускового подогревателя охлаждающей жидкости, в просторечии называемого «ТЭНом». Это устройство, подключаемое к сети 220В, позволяет перед запуском прогреть антифриз и, соответственно, блок цилиндров, что значительно снижает износ и улучшает сгорание топлива. Знание его точного расположения на двигателе необходимо для его проверки, обслуживания или подключения.

Что такое предпусковой подогреватель и зачем он нужен

Электрический ТЭН (трубчатый электронагреватель) – это устройство, которое вкручивается в систему охлаждения двигателя. При подключении к бытовой электросети (220В) его нагревательный элемент разогревает окружающую охлаждающую жидкость.

Зачем это нужно дизельному двигателю Cummins ISF 3.8:

• Облегчение холодного пуска. Прогретое масло имеет меньшую вязкость, стартеру легче провернуть коленвал. Прогретые камеры сгорания улучшают воспламенение дизельного топлива.
• Снижение износа в момент пуска. До 70% износа двигателя происходит в первые секунды после холодного запуска, когда масло не достигло трущихся поверхностей. Прогрев сокращает этот период.
• Быстрый выход на рабочую температуру. После запуска двигатель быстрее прогревается, что снижает расход топлива и количество вредных выбросов.
• Комфорт в салоне. При запуске уже прогретого двигателя печка почти сразу начинает подавать теплый воздух.

Такой подогреватель особенно актуален для коммерческого транспорта (ГАЗель, Валдай), который ночует на улице и должен быть готов к работе ранним утром.

Точное место установки на двигателе

Чтобы подогрев был эффективным, ТЭН должен устанавливаться в правильном месте системы охлаждения – там, где обеспечивается естественная циркуляция жидкости за счет разности температур (термосифонный эффект) или где он будет максимально быстро греть сам блок цилиндров.

Наиболее распространенные места установки на Cummins ISF 3.8:

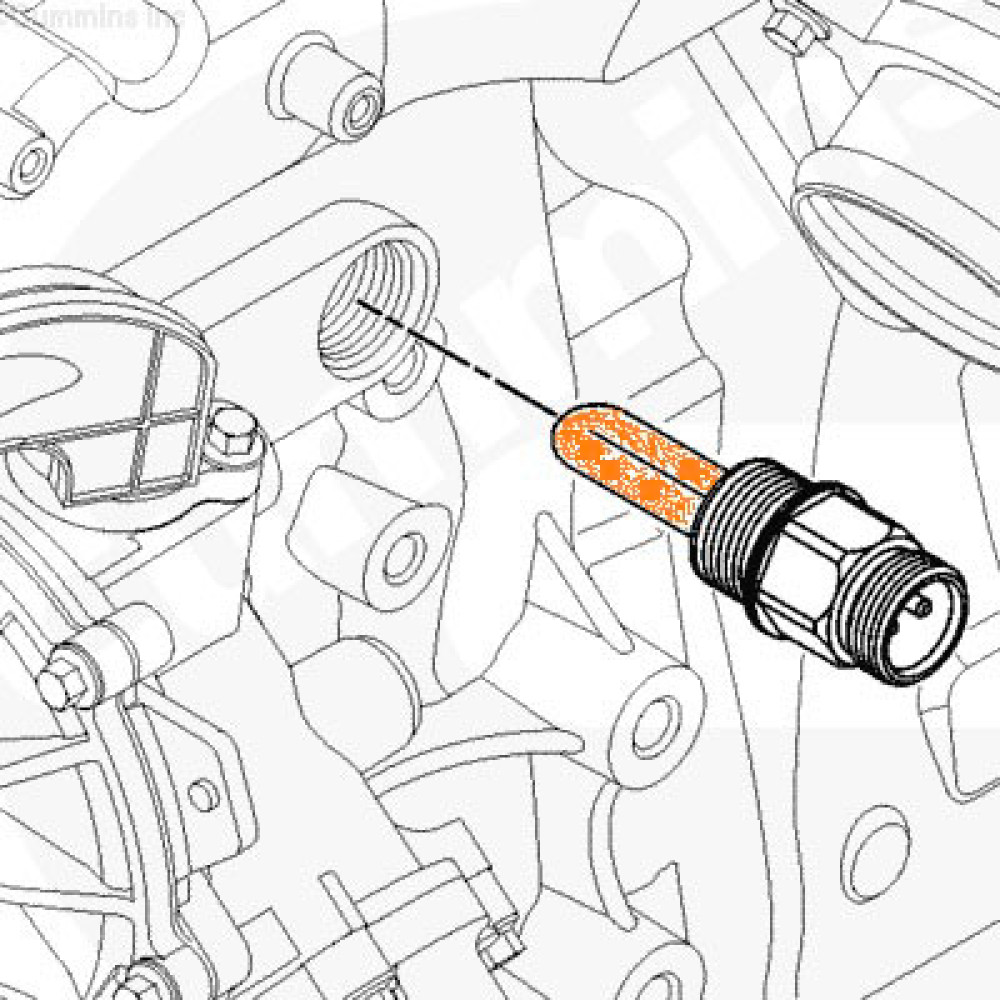

1. В блоке цилиндров (основное место). На левой стороне чугунного блока (со стороны водителя) имеется заглушенное резьбовое отверстие (обычно с заглушкой на 1 1/4” или 1 1/2”). Оно предназначено именно для установки подогревателя. Это отверстие ведет непосредственно в рубашку охлаждения блока. Установленный здесь ТЭН греет «сердце» двигателя напрямую.
2. В корпусе штатного жидкостного отопителя (Вебасто/Гидроник). На двигателях, изначально оборудованных автономным отопителем, часто предусмотрено посадочное место для электрического ТЭНа прямо в корпусе этого отопителя. Это компактное и эффективное решение, так как нагретая жидкость сразу попадает в малый контур системы охлаждения.
3. Врезан в патрубок системы охлаждения. В некоторых случаях, особенно при нештатной установке, подогреватель могут врезать в нижний или обратный патрубок системы охлаждения, например, идущий от радиатора печки.

Как найти: Откройте капот и осмотрите левую сторону двигателя в его средней или задней части. Ищите цилиндрический металлический предмет (диаметром 3-4 см) с торчащим из него электрическим кабелем в толстой изоляции и стандартной вилкой на 220В. Часто он закрыт резиновым или пластиковым колпачком для защиты разъема. Рядом вы можете увидеть блок автономного отопителя.

Как получить доступ к ТЭНу для проверки или замены

Доступ к подогревателю обычно не требует серьезной разборки.

1. Отключите питание. Убедитесь, что вилка подогревателя вынута из розетки 220В.
2. При необходимости снимите декоративный кожух двигателя для лучшего обзора.
3. Очистите область вокруг ТЭНа от грязи и пыли, особенно место соединения кабеля.
4. Слейте часть охлаждающей жидкости. Это обязательный шаг перед выкручиванием ТЭНа! Либо через сливную пробку в нижней точке системы, либо просто подготовьте емкость под место установки ТЭНа, так как при его откручивании вытечет небольшое количество антифриза (около 0.5-1 литра). Соблюдайте технику безопасности, так как жидкость может быть горячей.
5. Теперь вы можете отсоединить электрический разъем (если он есть) и приступить к демонтажу самого нагревателя.

Признаки неисправности подогревателя

Понять, что ТЭН не работает, можно по косвенным признакам, так как визуально его состояние не оценить.

1. Отсутствие нагрева. Самый очевидный признак. После 30-60 минут работы от сети 220В шланги печки и сам блок двигателя остаются холодными на ощупь (при отрицательной температуре окружающего воздуха).
2. Срабатывание защиты в электросети (выбивает автомат или УЗО)
3. Отсутствие индикации
4. Видимые повреждения кабеля питания
5. Подтеки охлаждающей жидкости
6. Двигатель по-прежнему тяжело заводится в мороз

Проверка и замена ТЭНа подогревателя

Проверить работоспособность ТЭНа можно с помощью мультиметра.

1. Проверка на обрыв (сопротивление): Отсоедините вилку от сети и разъем на двигателе (если есть). Переведите мультиметр в режим измерения сопротивления (Омы). Прикоснитесь щупами к контактам вилки или к контактам на самом ТЭНе (предварительно сняв защитный колпачок). Исправный ТЭН имеет определенное сопротивление, обычно в диапазоне от 20 до 50 Ом. Если мультиметр показывает бесконечность (обрыв) или сопротивление близко к нулю (короткое замыкание) – нагревательный элемент неисправен.

2. Проверка на пробой на корпус (замыкание на массу): Это критически важная проверка для безопасности! Один щуп мультиметра (в режиме проверки сопротивления) – на контакт ТЭНа, второй – на его металлический корпус или на массу двигателя. Сопротивление должно быть бесконечным. Если прибор показывает какое-либо сопротивление (особенно низкое) – произошел пробой изоляции, и использовать такой ТЭН опасно для жизни (риск поражения током).

3. Замена ТЭНа:

1. Слейте часть ОЖ, как описано выше.
2. Отсоедините электрический кабель.
3. С помощью большого ключа (часто на 30, 32 или 36 мм) аккуратно открутите старый ТЭН против часовой стрелки.
4. Тщательно очистите резьбовое отверстие в блоке от остатков старого уплотнения и накипи.
5. На резьбу нового ТЭНа нанесите тонкий слой герметика, устойчивого к высоким температурам и антифризу (или используйте идущее в комплекте уплотнительное кольцо).
6. Вверните новый ТЭН вручную, а затем дотяните ключом с умеренным усилием. Не перетягивайте, чтобы не сорвать резьбу в алюминиевом или чугунном блоке.
7. Подключите электрический разъем.
8. Долейте охлаждающую жидкость до нужного уровня, удалите воздух из системы (прогрейте двигатель с открытым расширительным бачком). Проверьте на отсутствие течей.
9. Протестируйте работу, подключив к сети 220В на 30 минут и проверив нагрев.

Помните, что для эффективной работы подогревателя в системе должна быть качественная охлаждающая жидкость с хорошими теплообменными свойствами.

Итог: грелка для двигателя в левом боку

Теперь вы знаете, что электрический ТЭН подогревателя на вашем двигателе камминз 3.8 чаще всего «живет» на левой стороне блока цилиндров. Вы правильно делаете, что интересуетесь его расположением – это устройство существенно продлевает жизнь мотора в зимний период. Регулярно проверяйте его работоспособность мультиметром, следите за герметичностью и состоянием кабеля. Своевременное обслуживание и замена этого нехитрого устройства обеспечат вашему двигателю легкий старт в любой мороз и сохранят его ресурс на долгие годы.
